Una Guía Completa para el Diseño de PCB Flexibles
A diferencia de las placas de circuito tradicionales, PCB flexible se construyen sobre sustratos dieléctricos flexibles en lugar de FR4 rígido. Estos circuitos son típicamente muy delgados, con un grosor total que varía de 0,1 mm a 0,3 mm, lo que les permite adaptarse a espacios reducidos y soportar dobleces repetidos.
Al igual que las PCB rígidas, los circuitos flexibles se pueden fabricar como placas de una sola cara, de doble cara o multicapa, con diseños avanzados que alcanzan 10 capas o más. Sin embargo, el diseño de una PCB flexible requiere una planificación más cuidadosa que el diseño de una placa rígida. Factores como la selección de materiales, la configuración de apilamiento, las áreas de flexión y las reglas de diseño desempeñan un papel fundamental para garantizar la fiabilidad a largo plazo.
Cosas que debes saber antes de diseñar un PCB flexible
Material del sustrato
Poliimida (PI)
Este es el más común sustrato flexible y la opción preferida para aplicaciones de alto rendimiento. Como polímero de alta temperatura que puede soportar temperaturas de funcionamiento continuas de hasta 200-260 °C (y picos a corto plazo de hasta 400 °C). Es extremadamente duradero, con excelente resistencia química, baja absorción de humedad y alta resistencia a la tracción.
Poliéster (PET)
Una opción de bajo costo que es excelente para proyectos sensibles al presupuesto, como la electrónica de consumo o los wearables sencillos. El PET es flexible y ligero, pero tiene menor resistencia al calor (típicamente hasta 100–150 °C) y peor estabilidad dimensional bajo cambios de temperatura. Es menos adecuado para soldar o procesos de alta temperatura, ya que puede deformarse o degradarse.
Otras opciones
Otros sustratos menos comunes incluyen:
- Polímero de Cristal Líquido (PCL) Alternativa de alta gama a PI para aplicaciones de RF/microondas debido a baja pérdida dieléctrica y excelente integridad de señal a altas frecuencias.
- Polietileno naftalato (PEN): Un punto intermedio entre PET y PI, con mayor resistencia al calor (hasta 180°C) pero mayor costo.
Capa de cobre
Las pistas conductoras que transportan señales y potencia, que comprenden dos tipos de materiales:
- Cobre Recocido Laminado (RA) Preferido para flexión dinámica porque es dúctil y puede soportar flexiones repetidas sin agrietarse (hasta millones de ciclos). Se fabrica laminando láminas de cobre, lo que resulta en una estructura de grano lisa y uniforme.
- Cobre Electrodepositado (ED) Más barato y más rugoso, creado mediante galvanoplastia de cobre sobre el sustrato. Es más quebradizo y propenso a la fatiga en las zonas de flexión, por lo que es mejor para flexiones estáticas o secciones rígidas.
Capa protectora
Incluyendo máscara de soldadura y cubierta ("coverlay"):
- Máscara de soldadura: Un recubrimiento líquido fotorresistente (LPI), como en las PCB rígidas. Es más delgado (10-30 µm), más barato y más fácil para diseños de paso fino, pero menos flexible y propenso a agrietarse en áreas dinámicas. Usa máscara de soldadura para regiones no flexibles o flex de bajo costo; usa cubierta (coverlay) para flex de alta fiabilidad.
- Cubierta El equivalente flexible de una máscara de soldadura, fabricado con película de poliimida o poliéster con adhesivo. Se troquela o corta con láser para exponer los pads y luego se lamina. La cubierta proporciona una excelente aislamiento, resistencia química y flexibilidad, elementos esenciales para proteger las pistas en áreas de flexión. Es más gruesa (25-125 µm) y más duradera que la máscara de soldadura, pero más difícil de aplicar con precisión.
Método de Adhesión
Al laminar sustratos con cobre, existen dos enfoques principales:
- Laminados sin adhesivo Estos utilizan una unión directa entre el sustrato y el cobre (mediante fundición o pulverización catódica), eliminando la capa adhesiva. Los beneficios incluyen una mayor flexibilidad, mayor resistencia al calor (sin adhesivo que se degrade), un perfil general más delgado y una mayor fiabilidad en aplicaciones dinámicas. Son preferidos para flexiones multicapa o necesidades de alta temperatura, pero son más caros de fabricar.
- Laminados Adhesivos: Utilice un adhesivo acrílico o epoxi para unir el cobre al sustrato. Más barato y fácil de producir, pero el adhesivo puede reducir la flexibilidad, aumentar el grosor y fallar bajo flexión repetida o altas temperaturas. Común en diseños de un solo, de bajo costo.
Configuraciones comunes de apilamiento de PCB flexibles
Flex de una capa
Más sencillo y económico; ideal para interconexiones básicas como tiras LED o sensores.
Pila
- Cubierta (PI de 25 µm)
- Pistas de cobre (18 µm RA)
- Sustrato (PI de 50 µm, sin adhesivo)
Grosor total: ~0.1 mm
Radio mínimo de curvatura: 3–5× grosor
Opcional: refuerzo en la parte inferior para el montaje

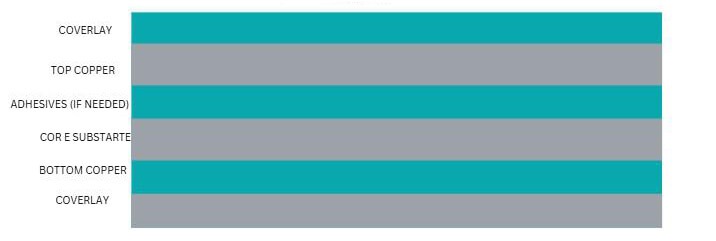

Flex de Doble Capa
Añade una segunda capa de cobre para un enrutamiento más complejo; común en dispositivos vestibles o cámaras.
Pila
- Cubierta (PI de 25 µm)
- Cobre superior (1.8 µm RA)
- Adhesivo (opcional, 25 µm)
- Sustrato base (PI de 50 µm)
- Adhesivo (25 µm)
- Cobre inferior (18 µm RA)
- Cubierta (PI de 25 µm)
Grosor total: ~0.2mm
Soporta orificios metalizados (PTH) para interconexiones.
Puede manejar flex dinámico si se utiliza cobre RA.

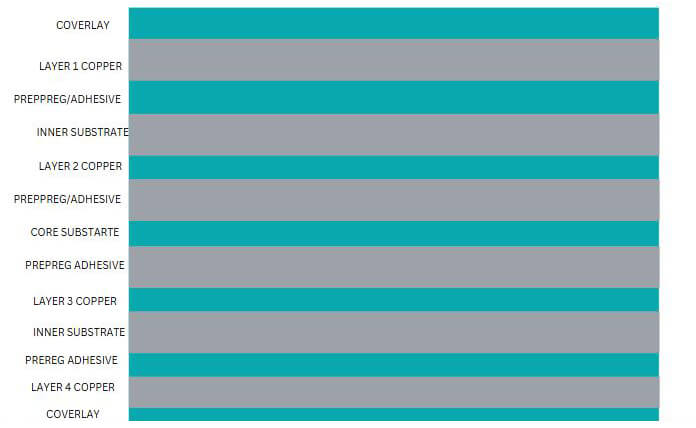

Flex Multicapa (por ejemplo, de 4 capas)
Para diseños de alta densidad como teléfonos plegables o dispositivos médicos; hasta 12+ capas posibles.
Apilamiento (4 capas):
- Cubierta (PI de 25 µm)
- Capa 1 de cobre (18 µm RA)
- Preimpregnado/adhesivo (25 µm)
- Sustrato interno (PI de 25 µm)
- Cobre de capa 2 (18 µm RA)
- Preimpregnado/adhesivo (25 µm)
- Sustrato base (PI de 50 µm)
- Preimpregnado/adhesivo (25 µm)
- Capa 3 de cobre (18 µm RA)
- Sustrato interno (PI de 25 µm)
- Preimpregnado/adhesivo (25 µm)
- Capa 4 de cobre (18 µm RA)
- Cubierta (PI de 25 µm)
Detalles adicionales: Se pueden usar múltiples refuerzos: FR4 en zonas rígidas, PI en zonas flexibles
Reglas de diseño para doblado de PCB flexibles
Cálculo de Radio Mínimo de Curvatura
El radio de curvatura es la curva más pequeña a la que se puede doblar el PCB flexible sin sufrir daños. Se mide desde el centro de la curva hasta la superficie interna del flexible.
Por qué importa: Una curvatura demasiado pronunciada causa compresión en el lado interior y tensión en el lado exterior, lo que lleva a fatiga del cobre, agrietamiento o desgarro del sustrato.
Fórmula de cálculo: El radio mínimo de curvatura (R) suele ser de 3 a 10 veces el espesor de flexión (T), dependiendo de las capas y el tipo de curvatura:
- Monocapa: R ≥ 3–6 × T
- Doble capa: R ≥ 6–10 × T
- Multicapa (3+): R ≥ 10–12 × T
Ejemplo: Para un flex de doble capa de 0,2 mm de espesor, R mínimo = 1,2–2,0 mm.
Factores que influyen en ello:
- Material: El PI permite radios más pequeños que el PET.
- Tipo de cobre: El cobre RA soporta curvas más cerradas que el ED.
- Ciclos de flexión: Reduce el radio para curvas estáticas; aumenta para dinámicas.
Flexión estática vs. dinámica
Flexión estática: El flex se dobla una vez o con poca frecuencia, como durante el ensamblaje o la instalación (por ejemplo, al plegarse en la carcasa de un dispositivo).
- Permite radios más cerrados (por ejemplo, 3× T para una sola capa).
- Menos estrés en los materiales: céntrate en la formabilidad de una sola vez.
- Común en cámaras o dispositivos vestibles donde la flexión tiene forma y se mantiene en su sitio.
Flexión Dinámica: Flexión repetida durante el uso (por ejemplo, bisagras de teléfonos plegables o brazos robóticos).
- Requiere radios más grandes (por ejemplo, 10 × T o más) para sobrevivir a 10,000–1,000,000+ ciclos.
- Los materiales deben ser resistentes a la fatiga (cobre RA, PI sin adhesivo).
- Utilice métodos IPC-TM-650 para la vida útil en ciclos.
Diferencia clave: El estático prioriza el ahorro de espacio; el dinámico enfatiza la longevidad. Una incompatibilidad puede causar fallas prematuras; por ejemplo, usar un diseño estático en el brazo vibratorio de un dron.

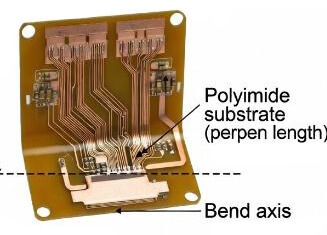

Orientación del Eje de Flexión
El eje de doblado es la línea a lo largo de la cual se dobla la flexión, como el pliegue en el papel.
Reglas de orientación: Alinee el eje de la curva perpendicular a la longitud de la flexión para una distribución uniforme de la tensión. Evite inclinarlo en ángulos, ya que esto crea una tensión desigual.
Mejores prácticas:
- Mantenga las curvas en un solo plano (por ejemplo, todas horizontales o todas verticales) para minimizar la torsión.
- Para múltiples dobleces, sepáralos (al menos 2-3 veces el radio) para prevenir la concentración de tensión.
- En rígido-flexible, asegúrese de que la sección flexible transicione suavemente a las áreas rígidas sin ángulos agudos.
Por qué importa: Los ejes desalineados pueden causar efectos de “encuadernación”, donde las capas se desplazan y delaminan.

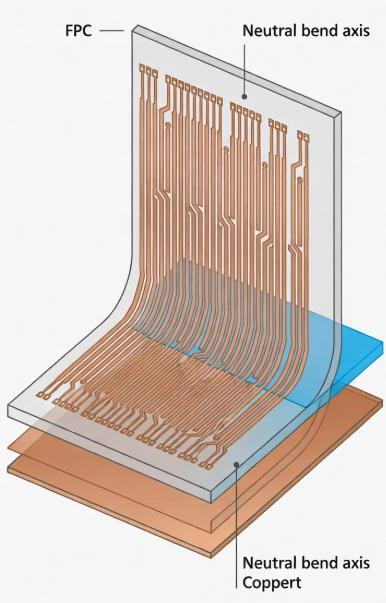

Concepto de Eje de Flexión Neutro
El eje neutro de flexión (o plano neutro) es una línea imaginaria a través de la sección transversal de flexión donde hay una deformación nula durante la flexión, sin compresión ni tensión.
Cómo funciona: En un apilado simétrico, está en el centro. Las asimetrías (p. ej., una capa de cubierta más gruesa en un lado) lo desplazan.
Importancia Las trazas en el eje neutro experimentan el menor estrés, ideal para señales de alta velocidad. Las capas exteriores se estiran/comprimen más, arriesgándose a agrietarse.
Consejos de diseño:
- Equilibra la pila (capas iguales a ambos lados) para centrar el eje neutro.
- Coloca las armaduras críticas cerca del eje neutro.
- Para doblados dinámicos, calcula el desplazamiento: Posición del eje neutro = (Suma de los espesores de las capas × sus módulos) / rigidez total.
Analogía Como el lomo de un libro —las páginas del medio se doblan fácilmente, las exteriores se estiran.
Reglas de diseño de PCB flexibles
Diseño de Trazos

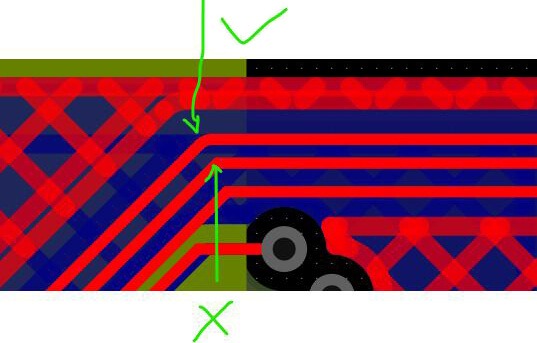

- Usar rastros curvos en lugar de esquinas afiladas: Las esquinas afiladas de 90° crean altas concentraciones de estrés durante el doblado → el cobre puede agrietarse en la esquina. → Siempre use esquinas redondeadas con un radio mínimo de ~0.5–0.75 mm (a menudo ≥ 0.030″ o ~0.75 mm según IPC-2223). Las pistas curvas o con filetes distribuyen el estrés uniformemente.
- Lágrimas en las almohadillas: Cuando una traza entra en una almohadilla o vía, añada una lágrima (refuerzo cónico) para evitar puntos débiles y agrietamientos en la unión. Sin lágrimas, el cambio brusco de ancho crea un concentrador de tensiones.
- Trazos más anchos en las áreas de curvatura (o cónicos/escalonados): Las pistas estrechas son más propensas a agrietarse por fatiga en flexión dinámica. → Aumente el ancho de la pista en las zonas de doblez (por ejemplo, 1.5–2× el ancho normal) o use pistas cónicas que se ensanchan gradualmente hacia el doblez. Para multicapas: escale las pistas entre capas para que no haya dos pistas alineadas directamente una encima de la otra en el doblez → reduce el estrés acumulado.

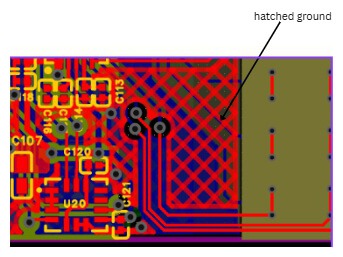

- Planes de tierra entrecruzados (en lugar de sólidos): Las pistas de cobre macizo son demasiado rígidas y se agrietan con facilidad en las zonas flexibles. → Utiliza un patrón de rayado cruzado (cuadrícula/rombos) en las zonas flexibles. Rastreo típico: ángulo de 45° o 60°, con un ancho de línea de ~0,1–0,2 mm y un espaciado de 0,5–1 mm (ajustar la impedancia si es necesario). Esto mantiene una cobertura de cobre de ~50% para el blindaje/tierra, al tiempo que permite flexibilidad.
Diseño de Pad
- Espuelas de anclaje / anclajes / puntos de anclaje: Las pistas en las áreas flexibles necesitan anclaje mecánico para evitar que se levanten o se rompan durante la flexión/aplicación de la cubierta. → Añada pequeñas espuelas de cobre o “anclajes” (como patas de araña) que se extiendan desde la pista hasta el área de la cubierta. Estas anclan la pista al sustrato.
- Filetes: Añadir filetes redondeados (curvas cóncavas) donde las pistas se unen a las almohadillas o donde la cubierta se une a las almohadillas. → Reduce los puntos de concentración de esfuerzos y mejora la adhesión.
- Almohadillas reforzadas: Utilice anillos anulares más grandes o un recubrimiento adicional en las áreas de almohadilla de alta tensión. Para las almohadillas SMT en flexibles: colóquelas solo en regiones reforzadas o utilice refuerzo adicional de cubretapa.
Vía Uso
- Evitar vías en zonas de curvatura (¡regla crítica!): Las vías son rígidas y crean concentraciones de tensión, lo que a menudo provoca grietas en el barril o delaminación en flexión dinámica. Mantenga todas las vías fuera de las áreas de plegado (en secciones rígidas o islas reforzadas en rígido-flexible). Si es inevitable el flex de múltiples capas, coloque las vías lejos de los pliegues (al menos 2-3 veces el radio de plegado de distancia).
- Utilice vías escalonadas si es necesario: In flex multicapa (raro para flex dinámico puro), escanee las vías entre capas para que no se apilen directamente. → Reduce la rigidez localizada y mejora la fiabilidad. Aun así: la mejor práctica es no tener ninguna vía en las regiones flexibles.
Mejora de la fiabilidad del diseño de circuitos flexibles mediante rigidizadores
Selección de grosor
Elegir según los requisitos mecánicos y el grosor total de la pila:
| Solicitud / Necesidad | Espesor de refuerzo recomendado | Material típico |
|---|---|---|
| Componentes SMT de luz, LEDs | 0.1–0.3 mm | PI o FR4 delgado |
| Conectores ZIF / FPC estándar | 0,4–0,8 mm | FR4 |
| Conectores placa a placa, CI pesados | 0.8–1.2 mm | FR4 |
| Alta resistencia a vibraciones / impactos | 0.3–0.5 mm | Acero inoxidable |
| Diseños ultra delgados para dispositivos vestibles | 0.125–0.25 mm | PI |
Regla general: El refuerzo debe hacer que el espesor total en esa área sea de ~0.8–1.6 mm para un buen soporte de SMT/componentes, pero nunca exceda su envolvente mecánica.
Capas Adhesivas
Los refuerzos se unen usando adhesivo.
Lo más común: Películas adhesivas sensibles a la presión (PSA) a base de acrílico o epoxi (por ejemplo, 3M 9077, DuPont Pyralux)
Grosor: Generalmente 25–50 µm por lado
Tipos:
- PSA preaplicado (el más fácil para prototipado)
- Adhesivo termoestable (mejor fiabilidad a largo plazo, utilizado en producción)
Puntos clave:
- El adhesivo debe cubrir toda el área del refuerzo (sin vacíos).
- En los circuitos rígido-flexibles, a menudo se utiliza el mismo adhesivo que para la unión del coverlay
- Calor + presión durante la laminación (evitar burbujas/deslaminación)

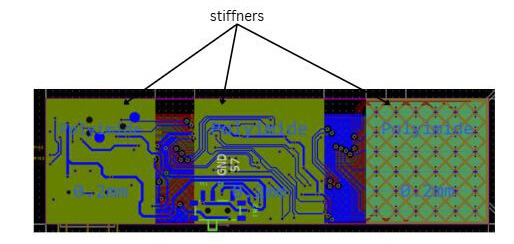

Reglas de colocación
- Coloque refuerzos solo debajo de los componentes/conectores, nunca en zonas de flexión dinámica
- Mantenga el borde del refuerzo al menos 1–2 mm alejado del área de doblado (zona de transición)
- Solapar el flex/coverlay ~1-2 mm para una buena adhesión y alivio de tensiones
- Utilice esquinas redondeadas en los refuerzos (radio ≥ 1 mm) para evitar concentradores de tensión
- Para los conectores: el refuerzo debe extenderse más allá del cuerpo del conector en 1–2 mm por todos lados
- En los circuitos rígido-flex, los rigidizadores a menudo forman parte de la sección rígida
- Si se usan múltiples refuerzos, sepáralos para evitar crear “bisagras” de flexión débiles entre ellos
- Si es necesario hacer agujeros/vías, colócalos solo en áreas reforzadas.
Restricciones de fabricación
Entrega siempre tus archivos de diseño con antelación para su revisión DFM (diseño para manufacturabilidad) por parte de tu fabricante; ellos señalarán problemas y sugerirán ajustes que ahorren costos (por ejemplo, relajar tolerancias cuando sea posible). Seguir los estándares IPC-2223 e IPC-6013 ayuda a alcanzar el equilibrio ideal entre rendimiento y fabricabilidad.
Las placas de circuito impreso flexibles (Flex PCB) son significativamente más caras (a menudo de 3 a 10 veces más que las placas rígidas equivalentes) debido a varios factores de fabricación y materiales:
- Materiales especializados Los sustratos de poliimida (Kapton), laminados sin adhesivo y cobre RA cuestan 3–8 veces más que el FR-4. El PET es más barato pero se limita a aplicaciones de bajo rendimiento.
- Procesos complejos Pasos adicionales como la laminación precisa de la sobrecubierta, el recorte/punzonado de ventanas, el grabado de impedancia controlada y ciclos múltiples de limpieza/inspección. El procesamiento láser para características finas o microvías añade costos.
- Menores rendimientos Los materiales delgados son propensos a defectos (arrugas, delaminación, errores de alineación). Las tasas de desperdicio son más altas, especialmente para flex dinámicos o multicapas.
- Manejo y Equipo: Requiere salas limpias, accesorios especializados y procesamiento más lento para evitar daños. Las líneas rígidas no pueden soportar flexión sin modificaciones.
- Volumen Bajo / Personalización Los diseños flexibles suelen ser de bajo a mediano volumen con alta personalización (áreas de doblado, refuerzos), lo que reduce las economías de escala.
- Pruebas y Calificación: Pruebas más rigurosas de ciclo de flexión, choque térmico y adhesión (según IPC-6013) aumentan el costo.
Consideraciones finales
Las PCB flexibles abren posibilidades de diseño que las placas rígidas simplemente no pueden igualar, desde dispositivos vestibles hasta teléfonos plegables y electrónica industrial compacta. Sin embargo, lograr circuitos flexibles confiables y de alto rendimiento requiere una cuidadosa atención a los materiales, la pila, el radio de curvatura, el diseño de las pistas, los refuerzos y las restricciones de fabricación. Cada detalle cuenta: un pequeño error en las zonas de flexión o en el diseño de las almohadillas puede comprometer la durabilidad de toda la placa.
En PCBCool, convertimos diseños complejos de PCB flexibles en productos fiables. Nuestro equipo destaca en cada etapa del proceso —diseño, fabricación y ensamblaje— asegurando que sus proyectos flexibles cumplan con los requisitos técnicos y prácticos.
Podemos producir placas de una a seis capas, con espesores de placa que van desde 0.037 mm hasta 4 mm y tolerancias ajustadas de ±0.03 mm, así como diámetros de orificio mínimos de hasta 0.10 mm.
Ya sea que su diseño involucre flexión dinámica, enrutamiento de alta densidad o combinaciones rígidas-flexibles, contamos con la experiencia y el equipo para ofrecer resultados de alta calidad de manera consistente.
Preguntas frecuentes (PF)
A: IPC-2223 es el estándar de la industria para el diseño de PCB flexibles y rígido-flex, proporcionando reglas detalladas para garantizar la fiabilidad y la fabricabilidad.
Un refuerzo es un material rígido que se añade a una PCB flexible para proporcionar soporte mecánico bajo componentes pesados o rígidos.
A: Trazados de ruta paralelos al eje de la curva (0°). Si es inevitable, use ángulos de 45° o curvas para distribuir el estrés de manera uniforme.
Sí. Las lágrimas y los filetes en los extremos de las trazas reducen la tensión y mejoran la confiabilidad en las zonas de flexión.
A: Los componentes son rígidos; doblarlos causa grietas en las juntas de soldadura, fallas del componente o roturas de las pistas debajo.
A: Use islas rígidas con refuerzos debajo de los componentes, o monte los componentes en secciones rígidas en diseños rígidos-flexibles.
En cualquier lugar donde se monten componentes pesados o rígidos, como conectores, circuitos integrados (ICs), LED, sensores o botones.
