Guía de Diseño de PCB Industrial
El diseño de PCB industriales es una disciplina diferente al diseño de electrónica de consumo estándar. En este ámbito, el objetivo no es simplemente hacer que una placa funcione al menor costo posible o pasar rápidamente del prototipo a la producción. El verdadero desafío es construir hardware que pueda operar de manera confiable durante años en entornos hostiles e impredecibles.
Eso significa que las PCB industriales deben diseñarse con mucha más atención a la fiabilidad, la durabilidad y la estabilidad a largo plazo. A menudo necesitan resistir vibraciones, amplias fluctuaciones de temperatura, humedad, polvo, exposición química, ruido eléctrico y vidas útiles prolongadas que pueden extenderse mucho más allá de una década. Además, deben cumplir requisitos de seguridad y cumplimiento más estrictos, al tiempo que siguen siendo prácticos para la fabricación repetible y de gran volumen con un bajo riesgo de fallos en campo.
Este artículo asume familiaridad con los fundamentos estándar del diseño de PCB, tales como reglas de diseño, tamaño de pistas y salidas de fabricación. El enfoque aquí está en lo que cambia cuando se espera que una placa sobreviva a condiciones industriales reales en lugar de un entorno de consumo controlado.
Robustez ambiental y mecánica
Las PCBs industriales están diseñadas para soportar entornos exigentes mucho más allá de las aplicaciones de consumo típicas, como fábricas, instalaciones exteriores o maquinaria pesada. Esto implica un diseño para temperaturas extremas, estrés mecánico, humedad y contaminantes para garantizar la fiabilidad, la longevidad y la seguridad. Las consideraciones clave incluyen la elección de materiales, la optimización de la disposición, los recubrimientos protectores y las pruebas rigurosas. A continuación, profundizaremos en cada aspecto, incluidas estrategias prácticas, herramientas y mejores prácticas extraídas de los estándares de la industria.
Gestión Térmica en Temperaturas Extremas
En entornos industriales, las placas de circuito impreso (PCB) pueden soportar temperaturas que oscilan entre -40 °C y +125 °C o superiores, donde una gestión térmica deficiente puede provocar fallos en los componentes, una reducción de la vida útil o paradas del sistema. La gestión térmica eficaz se centra en disipar el calor de componentes de alta potencia como procesadores, transistores de potencia o LED, manteniendo al mismo tiempo la estabilidad operativa.

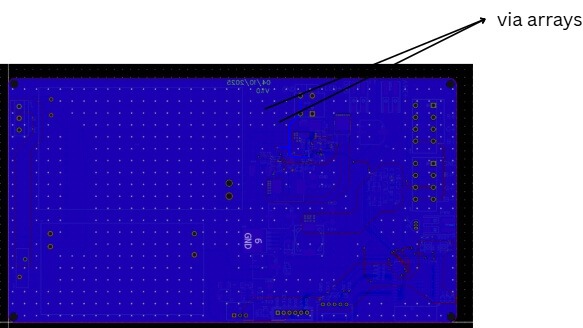

- Disposición de vías térmicas
Esto crea trayectorias de baja resistencia para la transferencia de calor desde las capas superficiales a los planos de cobre internos o al lado opuesto de la placa. Estos son orificios metalizados rellenos o cubiertos para conducir el calor verticalmente.

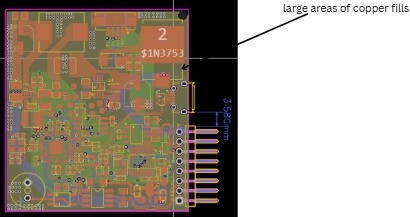

- Vertidos de cobre
Las amplias zonas de relleno de cobre de la placa de circuito impreso actúan como disipadores de calor, distribuyendo la energía térmica por toda la placa para evitar puntos de sobrecalentamiento.

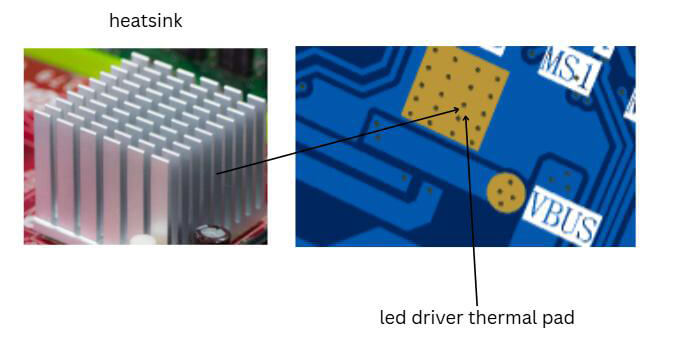

- Integra disipadores de calor
Directamente sobre los componentes o mediante almohadillas térmicas para mejorar la convección o la radiación. Para diseños de alto rendimiento, se recomienda utilizar placas de circuito impreso con núcleo metálico (MCPCB) con sustratos de aluminio o cobre, que ofrecen una conductividad superior.
- Derating de componentes
Reduzca la potencia nominal de los componentes utilizándolos por debajo de sus valores máximos; por ejemplo, reduzca la corriente que pasa por las resistencias en un 50 % en entornos con altas temperaturas para compensar el aumento de la resistencia y el envejecimiento. Seleccione componentes de grado industrial con rangos de temperatura más amplios, como condensadores diseñados para funcionar entre -55 °C y +150 °C. Las bajas temperaturas pueden provocar fragilidad, por lo que se recomienda utilizar soldaduras flexibles o rellenos de sellado para evitar grietas.

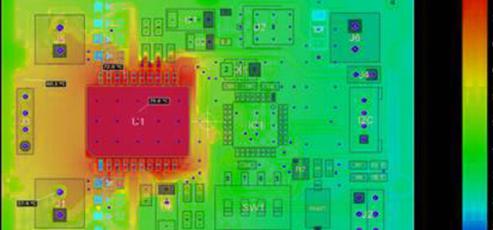

- Herramientas de simulación térmica
Utilice programas como Ansys Icepak, Autodesk CFD o el analizador térmico integrado de Altium para realizar simulaciones. Estas herramientas permiten modelar el flujo de calor, identificar puntos calientes y optimizar los diseños antes de pasar a la fase de prototipado. Los parámetros de entrada incluyen la disipación de potencia de los componentes, las condiciones ambientales y las propiedades de los materiales, lo que permite obtener predicciones precisas.
Resistencia a las vibraciones y a los golpes
Las placas de circuito impreso industriales utilizadas en vehículos, maquinaria o zonas sísmicas deben soportar vibraciones (por ejemplo, de 5 a 2000 Hz) y golpes (de hasta 100 g), que pueden provocar fatiga en las uniones soldadas, desprendimiento de componentes o grietas en las pistas. El diseño hace hincapié en la integridad mecánica mediante métodos de fijación y análisis.
- Técnicas de fijación de componentes

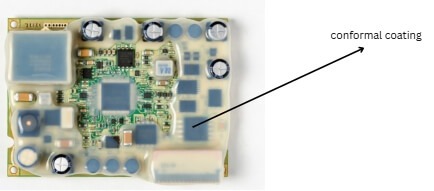

Aplica recubrimientos conformados —finas capas poliméricas (acrílico, silicona, uretano)— para amortiguar las vibraciones y mantener los componentes en su sitio. El encapsulado recubre toda la placa con epoxi o silicona para ofrecer la máxima protección, lo que absorbe los golpes pero añade peso. Utiliza fijación con clavos o adhesivos para los componentes altos, y unión por los bordes para los BGA a fin de reforzar las bolas de soldadura.

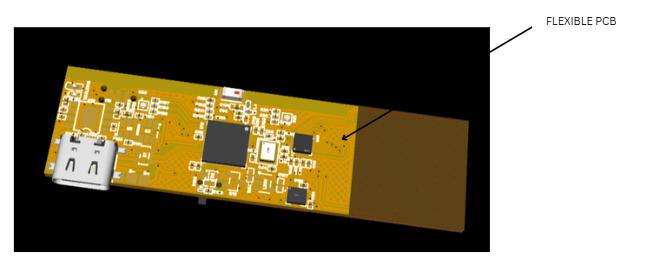

- Elección entre flexible o rígido
Las placas rígidas FR-4 son adecuadas para la mayoría de las aplicaciones, pero las placas PCB flexibles de poliimida o híbridas rígidas-flexibles absorben mejor las vibraciones en entornos dinámicos como el automotriz o el aeroespacial. Aumente el grosor de la placa (por ejemplo, 2-3 mm) para elevar la frecuencia de resonancia, idealmente 3 veces más alta que la frecuencia del pulso de choque para evitar la amplificación.

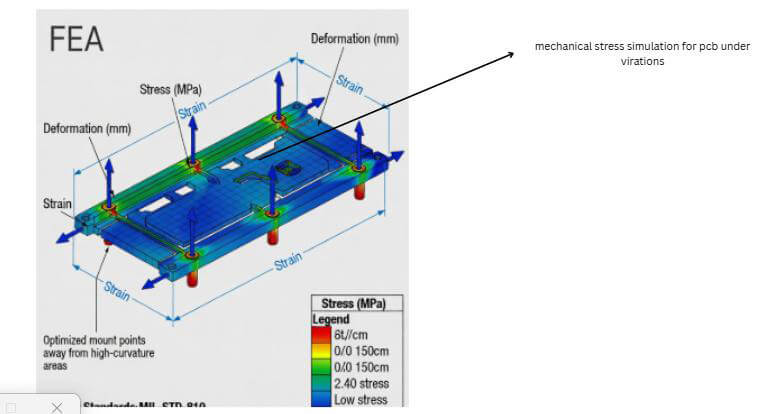

- Análisis por elementos finitos para tensiones mecánicas
Las herramientas de análisis de elementos finitos (FEA), como Ansys Mechanical o SolidWorks, simulan la tensión, la deformación y la deformación bajo vibración. Modele la placa de circuito impreso (PCB) como una viga o una placa, introduzca las frecuencias modales y optimice los puntos de montaje (por ejemplo, colóquelos lejos de las zonas de alta curvatura). Las pruebas se realizan de acuerdo con normas como la MIL-STD-810 para la vibración aleatoria o la IEC 60068 para los golpes.
Protección contra Humedad y Corrosión
Una humedad elevada (hasta el 95 % de humedad relativa) y elementos corrosivos, como sales o contaminantes, pueden provocar el crecimiento dendrítico, cortocircuitos u oxidación del metal en las placas de circuito impreso. Las estrategias de protección se centran en las barreras y la resistencia de los materiales.

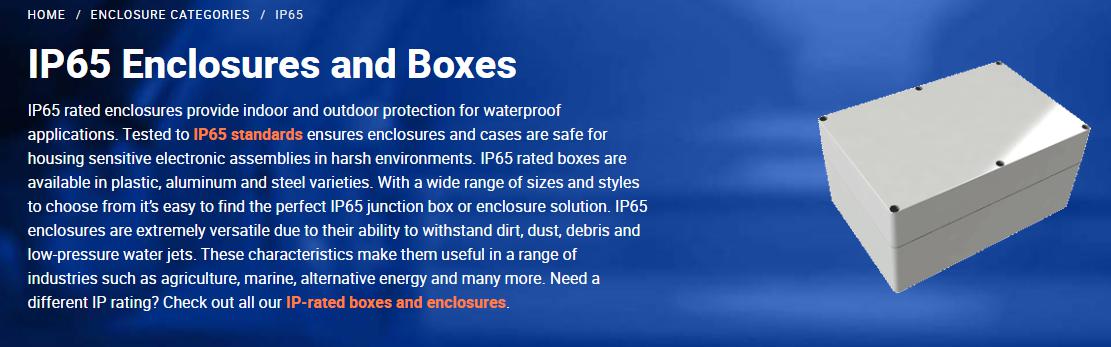

- Carcasas con clasificación IP
Utilice carcasas con clasificación IP65 o superior para proteger contra la entrada de agua. Materiales como el policarbonato o el acero inoxidable proporcionan una carcasa resistente, y las juntas garantizan un ajuste hermético.

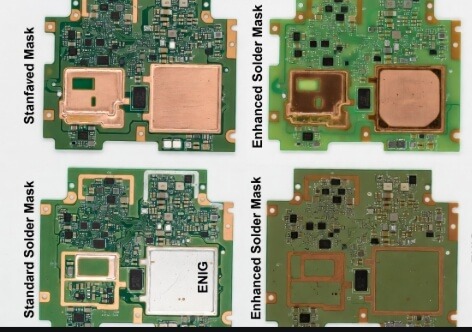

- Mejoras en la máscara de soldadura
Las máscaras de soldadura estándar ofrecen una protección básica; mejórelas con capas más gruesas o máscaras especializadas (por ejemplo, fotoimprimibles líquidas) para lograr una mejor cobertura. Evite que el cobre quede expuesto utilizando acabados como el ENIG (níquel químico y oro por inmersión) o el OSP (conservante orgánico de soldabilidad) para resistir la oxidación.
- Selección de materiales
Sustituya el FR-4 estándar por sustratos a base de poliimida o PTFE para obtener una mayor tolerancia a la humedad, ya que presentan una baja absorción de humedad (menos del 0,11 %). En caso de corrosión extrema, utilice laminados sin halógenos. Controle la humedad durante el almacenamiento y el montaje (40-60 % de humedad relativa) para evitar problemas antes del montaje.
Exposición al polvo y a sustancias químicas
La acumulación de polvo puede provocar un sobrecalentamiento, mientras que los productos químicos (ácidos, disolventes) corroen los materiales. Los diseños industriales incorporan barreras y pruebas para mantener la funcionalidad en entornos contaminados.
- Diseños de barreras
Los recubrimientos conformados o el encapsulado crean un sellado contra el polvo y los productos químicos suaves. Para condiciones más adversas, utilice recubrimientos de parileno, por su excelente resistencia química y su perfil fino (2-50 micras).

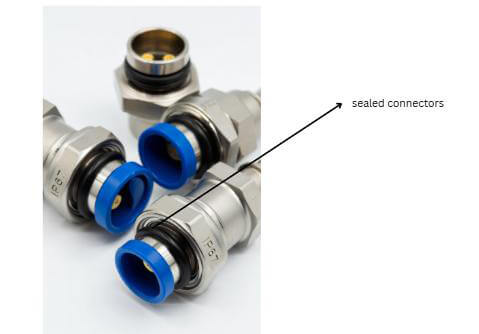

- Conectores sellados
Utilice conectores con clasificación IP67 provistos de juntas de goma o juntas tóricas para evitar la entrada de agua en las interfaces. Las juntas herméticas (vidrio-metal) son ideales para entornos químicos extremos.
- Protocolos de prueba
Realice pruebas de niebla salina (ASTM B117) para simular atmósferas corrosivas, o inmersión química según IPC-TM-650. Utilice aspiradoras con filtro HEPA para la limpieza durante la eliminación o el mantenimiento para evitar la propagación de contaminantes. Para la resistencia química, seleccione recubrimientos como silicona para flexibilidad o uretano para resistencia a la abrasión.
Integridad de Señal y Potencia en Entornos Ruidosos
Las PCBs industriales operan con frecuencia en entornos eléctricamente ruidosos —cerca de motores, inversores, relés, soldadoras, variadores de frecuencia (VFD) o maquinaria pesada— donde la interferencia electromagnética (EMI) es severa y la calidad de energía fluctúa. Mantener la integridad de la señal (SI) asegura que las señales de alta velocidad, limpias y sin distorsiones lleguen a sus destinos sin errores de bit, mientras que la integridad de la energía (PI) garantiza rieles de voltaje estables a pesar de las demandas transitorias y el ruido. Una mala SI/PI conduce a fallos intermitentes, disparos falsos, corrupción de datos o tiempos de inactividad completos del sistema, lo cual es inaceptable en el control industrial, automatización, robótica o monitorización de procesos.
Técnicas avanzadas de EMI/EMC
El cumplimiento de EMI/EMC (por ejemplo, la serie IEC 61000, los estándares CISPR) es fundamental. Los entornos industriales exigen diseños que emitan baja EMI y resistan a alta interferencia externa (inmunidad).

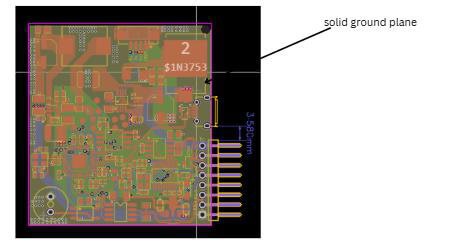

- Planes de tierra y referencia
Utilice planos de tierra sólidos e ininterrumpidos (evite divisiones bajo señales de alta velocidad). Implemente apilamiento de vías cada pocos mm a lo largo de los bordes y transiciones del plano para mantener caminos de retorno de baja impedancia y suprimir las corrientes de modo común.
- Blindaje
Aplique latas o escudos metálicos sobre secciones sensibles (por ejemplo, analógicas, de RF o digitales de alta velocidad). Utilice juntasEMI y vías de tierra densas alrededor de los perímetros de los blindajes.

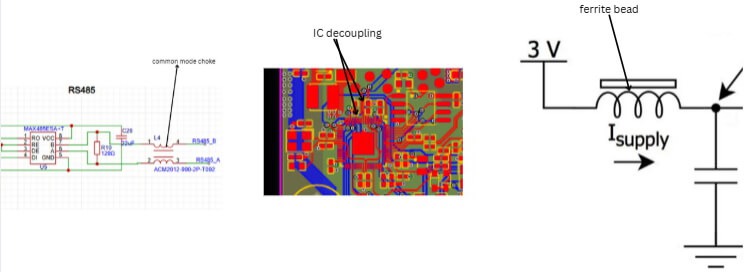

- Filtrado
Coloque chokes de modo común, perlas de ferrita en las líneas de alimentación/reloj y filtros π (condensador-inductor-condensador) en las interfaces. Utilice diodos TVS o MOV para protección contra sobretensiones.

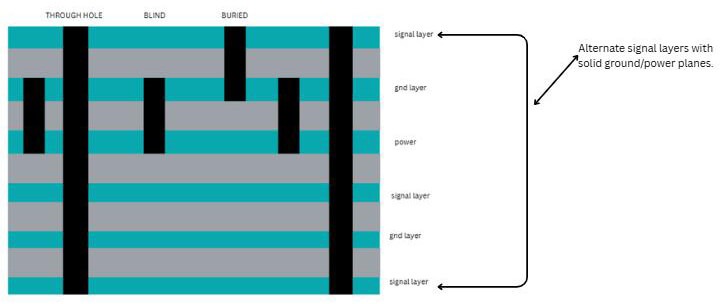

- Optimización de la pila de capas
Intercale capas de señal con planos sólidos de tierra/alimentación. Enrute las señales críticas en las capas internas intercaladas entre los planos para un blindaje natural.
- Separación y zonificación
Separe físicamente las secciones ruidosas (conmutación de potencia, relés) de las sensibles (analógicas, seriales de alta velocidad). Utilice "moats" o pistas de guarda si es necesario.
Optimización PDN
La Red de Distribución de Energía (PDN) debe suministrar energía de baja impedancia con una mínima caída de voltaje, rizado o ruido bajo cargas dinámicas.
- Estrategia de desacoplamiento
Coloque capacitores cerámicos de baja ESR (0.1 µF–10 µF) lo más cerca posible de los pines de alimentación del IC. Utilice vías en pad o vías ciegas para las rutas más cortas. Combine desacoplo a granel (electrolítico/tántalo) con alta frecuencia.
- Diseño de avión

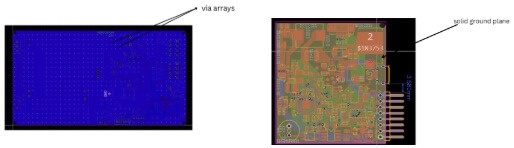

Dedica grandes planos de cobre o planos completos para alimentación y tierra. Utiliza múltiples vías en cuadrículas para conectar los planos entre capas, reduciendo la inductancia.
- Impedancia objetivo
Procure una impedancia de PDN inferior a 10–50 mΩ en el rango de frecuencia de interés (CC a GHz). Simule con herramientas como HyperLynx, SiWave o Ansys SIwave para identificar anti-resonancias.
- Mediante costura y cuadrículas
Une densamente los planos de alimentación/tierra para minimizar la inductancia de bucle.
Enrutamiento de alta velocidad
Para señales >100 Mbps (por ejemplo, Ethernet, CAN FD, PCIe, LV.

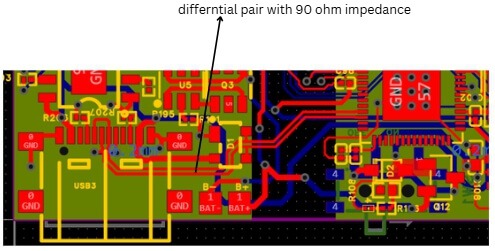

- Impedancia controlada
Rutee pares diferenciales (100 Ω) o de terminación única (50 Ω) con ancho/espaciado consistente. Utilice solucionadores de campo en herramientas de PCB (Altium, Cadence) para calcular la pila.
- Reglas de enrutamiento
Parejas de igual longitud, minimizar vías/stub, evitar curvas pronunciadas (>45° preferiblemente). Empalmar sobre planos de referencia sólidos.
Enfoque en Manufactura y Escalabilidad
Las PCBs industriales a menudo se producen en volúmenes medios a altos (miles a decenas/cientos de miles de unidades) para aplicaciones como controladores de automatización, variadores de motor, sensores o sistemas SCADA. El éxito depende del diseño para una fabricación eficiente y repetible, minimizando al mismo tiempo los defectos, los costos y los tiempos de entrega. Esto implica Diseño para la Fabricación (DFM), Diseño para la Testeabilidad (DFT), estrategias robustas de la cadena de suministro, optimizaciones de ensamblaje a escala y mejora continua del rendimiento.
La colaboración temprana con su.
Mejores prácticas de DFM/DFT
DFM optimiza la placa desnuda y el ensamblaje para la fabricación y la colocación con el fin de reducir defectos, desechos y retrabajos. DFT garantiza que la placa se pueda probar de manera rápida y exhaustiva después del ensamblaje para detectar problemas a tiempo.
- Penalización por eficiencia

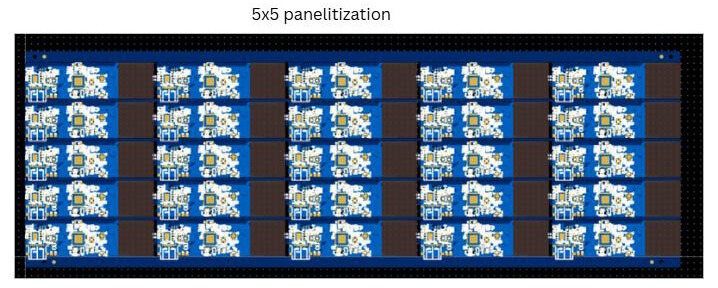

Agrupe múltiples PCBs en paneles más grandes (p. ej., 18×24 pulgadas o personalizados) para maximizar el uso del material y automatizar la manipulación. Incluya fiduciales (globales y locales) para una alineación precisa de la máquina, agujeros de herramienta para fijación y rieles (de 0.5 a 1 pulgada de ancho) para el transporte en cinta transportadora. Elija el método de separación de paneles: corte en V para bordes rectos (bajo costo, alto estrés) o fresado con lengüetas y mordiscos de ratón (formas flexibles, menor estrés en el borde).
- Reglas de componentes y diseño
Utilice paquetes estándar (se prefieren los pasivos 0603/0805 sobre los 0402 para mayor fiabilidad en la vibración industrial/ciclos térmicos). Mantenga un ancho de pista/espaciado mínimo (por ejemplo, 6 mil/6 mil típico), anillo de anotación ≥0,15 mm y barrera de máscara de soldadura ≥0,1 mm. Evite vías en pad a menos que estén rellenas/selladas; prefiera vías enmascaradas. Añada gotas en las uniones de pista-pad para evitar desconexiones durante el grabado.
- Características de comprobación (DFT)
Incluya puntos de prueba dedicados (pads de ≥1 mm de diámetro) en cada red, especialmente en las de alimentación, tierra y señales críticas. Colóquelos en una cuadrícula para ICT de cama de clavos (in-circuit test) o accesibles para sonda voladora. Añada cadenas de boundary scan (JTAG) para diseños digitales complejos. Priorice las redes de alto riesgo (por ejemplo, BGAs de paso fino) desde la fase esquemática.
Resiliencia de la cadena de suministro
La electrónica industrial enfrenta ciclos de vida de producto largos (10–20+ años), lo que hace que la obsolescencia y la escasez sean riesgos importantes (por ejemplo, lecciones de la crisis de chips posterior a 2020).
- Multisourcing y alternativas
Especificar opciones de segunda fuente en la lista de materiales (BOM) (por ejemplo, varias familias de microcontroladores). Usar bibliotecas centralizadas con piezas alternativas marcadas.
- Adquisición a largo plazo
Aseguren los componentes con anticipación para tiradas de alto volumen; utilicen entrega en consignación o inventario gestionado por el proveedor (VMI) para artículos críticos.
- Proveedores diversificados
Evite la dependencia de una sola región (por ejemplo, mezcle Asia, Europa, nacional). Califique múltiples fábricas/CM para la mitigación de riesgos.
- Monitoreo de riesgos
Realizar seguimiento del estado del ciclo de vida a través de herramientas como SiliconExpert o IHS; diseñar reemplazos directos donde sea factible.
- Características de resiliencia
Incluir aislamiento, redundancia y componentes de amplio rango de temperatura para reducir fallas en campo que requieran reabastecimiento urgente.
Consideraciones de ensamblaje de alto volumen
Cambios a automatización completa para altos volúmenes (>10,000 unidades/carrera): líneas SMT con colocación y recogida de alta velocidad (30,000–100,000 CPH), impresión precisa de plantillas, hornos de reflujo e inspección en línea.
- Optimización de procesos
Ajustar el grosor/apertura de la plantilla para un volumen de pasta consistente. Utilizar reflujo de nitrógeno para fiabilidad sin plomo. Integrar la inspección óptica automatizada (AOI) en múltiples etapas (post-pasta, pre-reflujo, post-reflujo) para la detección de defectos.
Seguridad, Cumplimiento y Certificación
Las PCB industriales deben priorizar la seguridad humana, la protección de equipos y la aprobación regulatoria para prevenir peligros eléctricos como descargas, incendios, destellos de arco o explosiones, especialmente en entornos con altos voltajes, condiciones adversas o atmósferas explosivas. El cumplimiento implica diseñar para un aislamiento, espaciado y desconexión adecuados, al tiempo que se navega por un laberinto de normas internacionales y regionales. Las áreas clave incluyen distancias de fuga y de seguridad, técnicas de aislamiento galvánico, normas para ubicaciones peligrosas y procesos de certificación.
El incumplimiento puede generar fallos en las certificaciones, retiradas de productos, problemas de responsabilidad o fallos catastróficos en el campo.

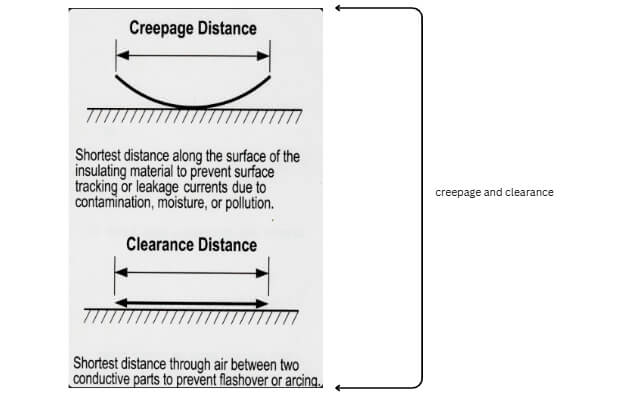

Distancias de fuga y holguras
Estas son las dos reglas fundamentales de espaciado que evitan el arco, rastreo o ruptura entre conductores con diferentes potenciales.
- Compensación La distancia más corta a través del aire entre dos partes conductoras (evita descargas disruptivas/arcos en el aire).
- Fuga: La distancia más corta a lo largo de la superficie del material aislante (evita el rastreo superficial o las corrientes de fuga debido a la contaminación, la humedad o la polución).
Requisitos dependen de:
- Voltaje de operación (pico o RMS)
- Grado de contaminación (PD): PD1 (limpio), PD2 (oficina/industrial típico), PD3 (industrial con contaminación conductiva), PD4 (exterior severo)
- Grupo de material (CTI — Índice Comparativo de Seguimiento): I (mejor, ≥600), II (400–600), IIIa/IIIb (peor, <400; FR-4 a menudo IIIa/b)
- Nivel de aislamiento: Funcional (solo operación), Básico (protección contra descargas), Suplementario, Reforzado/Doble (máxima seguridad, por ejemplo, para partes accesibles por el usuario)
- Altitud (la densidad del aire reducida por encima de ~2000 m requiere una reducción de potencia)
- Recubrimiento (el recubrimiento conforme puede reducir los requisitos en algunas normativas)
Estándares clave:
- IPC-2221B: Guía genérica de diseño de PCB; proporciona tablas de referencia para el espacio libre/distancia de fuga (a menudo utilizadas al principio del diseño).
- IEC 60664-1: Fundamental para la coordinación de aislamiento en sistemas de bajo voltaje (<1000 V CA / 1500 V CC); define grados de contaminación y tablas.
- IEC 62368-1: Norma moderna de seguridad basada en riesgos (reemplazó a la IEC 60950-1 para equipos AV/TIC); ampliamente adoptada para aislamiento reforzado.
- IEC 60950-1 (legado, pero aún referenciado): Para equipos de TI.
- UL 60950-1 / UL 62368-1: Versiones armonizadas de EE. UU.; a menudo requeridas para los mercados norteamericanos.
- Otros: IEC 61010-1 (equipos de medida/control/laboratorio), UL 508 (control industrial).
Técnicas de Aislamiento Galvánico
El aislamiento galvánico evita el flujo de corriente directa entre circuitos (por ejemplo, lado de control frente a lado de potencia) al tiempo que permite la transferencia de señales/potencia, lo que es crucial para la seguridad en sistemas industriales con voltajes mixtos.
Métodos comunes:
- Optoacopladores: Ópticos (LED + fototransistor); simples, de bajo costo para señales; buenos para E/S digital, bucles de retroalimentación.
- Transformadores: inductivos; excelentes para potencia (convertidores DC-DC aislados) y señales de CA; soportan elevación/reducción de voltaje.
- Aisladores capacitivos: Utilizan condensadores de alto voltaje; los aisladores digitales modernos (por ejemplo, barrera de SiO₂) ofrecen alta velocidad, baja potencia, excelente CMTI (inmunidad transitoria de modo común >100 V/ns).
- Aisladores Magnéticos: Acoplamiento inductivo en CI; similar a los transformadores pero integrados.
Estándares:
- IEC 60747-5-5 (optoacopladores)
- IEC 60747-17 (aisladores capacitivos/magnéticos)
- Se requiere aislamiento reforzado para rutas críticas de seguridad (ej. 5-10 kV de resistencia a sobretensiones).
Consejos de implementación:
- Coloca una barrera de aislamiento a medio camino; minimiza los cruces.
- Utilice encapsulados de cuerpo ancho (por ejemplo, SOIC-16 WB) para obtener una distancia de fuga mayor (7-8 mm).
- Asegúrese de que el CMTI se adapte a los transitorios de conmutación (por ejemplo, controladores de SiC/GaN).
- Combinar con fuentes de alimentación aisladas para una barrera completa.
Navegando Estándares Clave y Proceso de Certificación
- Identificar el uso final (control industrial? Zona peligrosa? Médico?).
- Seleccione el estándar principal (por ejemplo, IEC 62368-1 para uso industrial general).
- Calcula la distancia de fuga y la distancia de aislamiento con antelación (utiliza herramientas o tablas).
- Aplicar medidas de aislamiento cuando sea necesario (con especial atención a la seguridad de los usuarios).
- Prototipar y probar (hi-pot, descarga parcial, resistencia de aislamiento).
- Contacta al organismo de certificación (UL, TÜV, CSA, SGS) para la pre-certificación.
- Documentar todo (evaluación de riesgos, justificación).
- En caso de entornos peligrosos: incorporar protección Ex y obtener la certificación IECEx/ATEX.
Consideraciones finales
El diseño de PCB industrial se trata menos de lograr el máximo rendimiento sobre el papel y más de ofrecer una confiabilidad aburrida, predecible y a largo plazo en condiciones reales poco atractivas. Cuando su placa sigue funcionando sin problemas dentro de una acería, en una plataforma marina o en una fábrica automatizada 24/7 durante una década o más, esa es la verdadera medida del éxito.
