Guía de diseño de PCB 5G para fabricación del mundo real
La tecnología 5G está remodelando las comunicaciones inalámbricas modernas al permitir velocidades de datos más altas, menor latencia y una conectividad más confiable. A medida que los sistemas 5G continúan migrando hacia aplicaciones comerciales e industriales cada vez más exigentes, el rendimiento de la PCB se vuelve cada vez más importante.
A diferencia de las placas de circuito impreso convencionales, las PCB 5G deben permanecer estables en condiciones de RF de alta frecuencia y mmWave. A estas frecuencias, la propia PCB se convierte en parte de la ruta de señal, y pequeños cambios en las propiedades del material, la geometría del enrutamiento, las estructuras de vías o el diseño de la pila pueden provocar pérdidas de señal medibles, desviaciones de impedancia, errores de fase o riesgos de fiabilidad.
En este artículo, explicaremos cómo estas restricciones de diseño afectan el rendimiento de las PCB 5G y discutiremos técnicas prácticas que se pueden utilizar para reducir la pérdida de señal, mejorar la contención de EMI y aumentar la confiabilidad en diseños de PCB de alta frecuencia.
Cómo los materiales de las PCB afectan la pérdida de señal 5G
La comprensión de las características dieléctricas de los materiales de las PCB es esencial para la selección de materiales, la planificación de procesos y el control del rendimiento de RF, especialmente por encima de los 10 GHz. Con el desarrollo de sistemas mmWave que operan a 28 GHz y 39 GHz, las variaciones en la constante dieléctrica (Dk) pueden producir un desplazamiento de fase, cambiar la impedancia y causar imprecisiones en los sistemas de formación de haces utilizados en arquitecturas de arreglo en fase si el ΔDk supera 0.05.

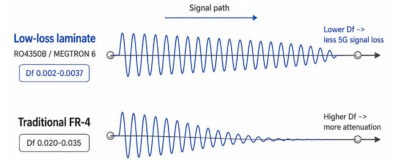

Por ejemplo, materiales de laminado de baja pérdida como Rogers RO4350B tienen una Dk de 3.48 y una Df de 0.0037 a 10 GHz, mientras que MEGTRON 6 tiene una Df de 0.002. En comparación, los materiales tradicionales de FR-4 generalmente tienen valores de Dk entre 4.2 y 4.5, con una Df típicamente entre 0.020 y 0.035, creando pérdidas excesivas en la ruta de transmisión de la señal de RF.
Además de la pérdida dieléctrica, la rugosidad de la superficie del conductor se vuelve más dominante a frecuencias más altas. A medida que aumenta la frecuencia, la profundidad de penetración disminuye, lo que hace que la pérdida relacionada con la profundidad de penetración sea más significativa. Por ejemplo, la profundidad de penetración a 28 GHz para el cobre es de 0.39 micras. Por lo tanto, la mayor parte de la corriente se concentra cerca de la superficie del conductor. Como resultado, una superficie de cobre rugosa produce una mayor resistencia efectiva y una mayor pérdida de inserción que una superficie de cobre lisa. Este aumento de resistencia y pérdida de inserción generalmente se estima aplicando factores de corrección de Huray o Hammerstad como parte del proceso de simulación EM.
Para obtener con precisión las propiedades dieléctricas, los diseñadores pueden realizar mediciones de barrido de frecuencia utilizando resonadores dieléctricos de poste dividido, mediciones de pérdida de inserción basadas en VNA y correlación de parámetros S entre simulación CAD y medición física. Estos resultados se pueden comparar luego con programas de modelado de campos electromagnéticos 3D, incluidos HFSS y CST Microwave Studio.
Control de Impedancia en Líneas de Transmisión de PCB 5G
En el diseño de líneas de transmisión de placas de circuito impreso (PCB) para 5G, las desviaciones respecto a la impedancia objetivo no deben superar los 5% para lograr un modelado electromagnético preciso. Las desviaciones superiores a ±5% aumentarán considerablemente la pérdida de retorno y la fluctuación determinista en las interfaces de alta velocidad que operan por encima de los 25 Gbps.
La fabricación de una microbanda de 50 Ω sobre un laminado FR-4 con una εr de 3.48 y un espesor dieléctrico de 0.1 mm puede resultar en anchos de traza que oscilan entre 180 µm y 210 µm. Esta variación en el ancho de traza se debe al espesor del cobre y a la compensación del grabado. El aumento del perfil del conductor y la variación del dieléctrico pueden afectar la impedancia efectiva a frecuencias superiores a 10 GHz. Por lo tanto, las extracciones de solucionadores de campos 2D por sí solas pueden no proporcionar una precisión suficiente para el enrutamiento a frecuencias mmWave.
La mejor práctica para enrutar pares diferenciales en canales de 100 ohmios es mantener un desfase de fase superior a 1.5 ps para minimizar la conversión de modo y el cierre del ojo. Esto es especialmente importante debido al efecto de tejido de vidrio en los materiales de PCB.
En general, los canales de RF que operan a 28 GHz se enrutan utilizando estructuras de guía de onda coplanar con tierra en lugar de rutas microstrip tradicionales. Esto se hace generalmente porque las guías de onda coplanares con tierra proporcionan un mayor nivel de confinamiento de campo y una menor pérdida por radiación.
Via Stub Resonance en PCBs 5G de Alta Frecuencia

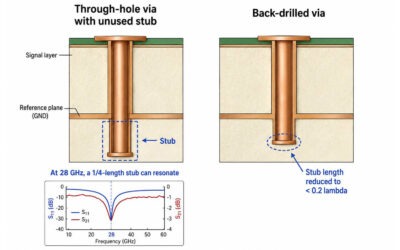

Al diseñar PCBs 5G de alta frecuencia, las discontinuidades de los vías introducen inductancia parásita de 0.6 a 1.2 nH por cada mm de longitud del barril del vía. Esto puede afectar los parámetros S de la PCB a frecuencias superiores a 10 GHz. En un vía tradicional de orificio pasante, el barril del vía no utilizado puede comportarse como una línea de cuarto de onda cuando su longitud eléctrica alcanza 1/4 de la frecuencia de operación.
Por lo tanto, a 28 GHz, la longitud eléctrica de un stub de 1/4 de longitud corresponde a 2.7 mm del dieléctrico efectivo equivalente de FR-4. Este comportamiento puede crear una caída brusca en la impedancia en S11 y provocar una degradación en la pérdida de inserción S21.
El uso del taladrado inverso reducirá la longitud de barril de vía vertical no utilizada a < 0.2 λ, minimizando así la longitud del trozo y sus efectos resonantes asociados.
El rendimiento de la pérdida de retorno de alta frecuencia también se puede mejorar reduciendo la capacitancia parásita mediante un diseño adecuado de la almohadilla antiexplosión. Aumentar el diámetro de la almohadilla antiexplosión de 1.5 veces el tamaño del orificio, combinado con una planificación adecuada del campo de vías y cercado de vías con un espaciado de λ/20, ayuda a mantener la continuidad de la corriente de retorno y a suprimir la resonancia de cavidad en los planos de referencia.
Reglas de Diseño de mmWave para PCBs 5G

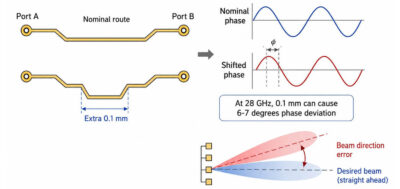

En frecuencias mmWave, los diseños de PCB comienzan a pasar de suposiciones de circuito concentrado a comportamiento electromagnético distribuido. Como resultado, cambios del orden de 0,1 mm pueden causar errores de fase significativos. Por ejemplo, a 28 GHz, utilizando un material de PCB con ε_eff ≈ 3, la longitud de onda medida a lo largo de las pistas de cobre es de aproximadamente 6 mm, lo que resulta en una alta sensibilidad a las tolerancias de longitud de interconexión. Un cambio en la longitud de la pista de 0,1 mm producirá una desviación de fase de 6 a 7 grados, causando errores en la precisión de los sistemas de arreglo en fase para controlar la dirección del haz.
Las guías de onda coplanares controladas son el medio de transmisión preferido debido a un control superior del campo eléctrico. Sin embargo, se debe tener cuidado para mantener la simetría de la línea central del plano de tierra y un balance de cobre de ±5 µm entre los puntos de referencia para evitar la asimetría del campo modal y la fuga de radiación no intencionada.
Se requieren geometrías cónicas optimizadas para disminuir la pérdida de retorno en los puntos de transición entre las almohadillas de RF de los circuitos integrados y las líneas de transmisión. En muchos casos, se utilizan transiciones de impedancia de 3 a 5 etapas para proporcionar lanzamientos de RF más suaves.
Las redes de alimentación de antena que operan a 39 GHz y 77 GHz requieren canales de RF con alto aislamiento. Cuando la distancia entre dos canales adyacentes es ≤ λ/20, como 0.4 mm a 39 GHz, puede ocurrir un acoplamiento mutuo medible, con un nivel de aislamiento superior a -20 dB. Las vías de unión a tierra posicionadas en la superficie espaciadas a λ/10 o menos pueden ayudar a suprimir la propagación de ondas superficiales y, al mismo tiempo, estabilizar las trayectorias de la corriente de retorno.
Las irregularidades en la superficie del cobre pueden provocar pérdidas adicionales del orden de 15% a 25%. Por ello, a menudo se opta por superficies de cobre muy lisas y láminas laminadas para minimizar aún más las pérdidas de transmisión en los diseños de PCB para 5G de onda milimétrica.
Estabilidad de PDN para circuitos RF y FPGA 5G
Los sistemas FPGA y los transceptores de RF 5G pueden sufrir transitorios rápidos de tensión y corriente. Para mantener la ondulación de tensión por debajo de 3% durante eventos transitorios instantáneos con duraciones inferiores a un nanosegundo, la placa de circuito impreso debe emplear una red de distribución de potencia (PDN) de baja impedancia capaz de mantener un suministro de potencia estable en todo el rango de frecuencias de funcionamiento.
Para determinar la impedancia objetivo de la PDN, use la fórmula:
Z = ∆V / ∆I
Por ejemplo, si el voltaje nominal de suministro de la FPGA es de 0.9 V, la ondulación de voltaje permitida es de 27 mV y el nivel de corriente transitoria es de 12 A, la impedancia objetivo de la PDN debería ser menor o igual a 2.25 mΩ. Este nivel de impedancia de PDN se puede lograr utilizando múltiples redes de capacitores en paralelo dispuestas de tal manera que las frecuencias de autorresonancia de cada red no coincidan con la frecuencia de operación de la FPGA y abarquen un ancho de banda desde kilohertz hasta varios cientos de megahertz.
Los condensadores de desacoplo para este tipo de circuito deben seleccionarse con valores de resistencia en serie equivalente (ESR) controlados entre 20 y 80 mΩ. Para reducir aún más la inductancia de retorno de corriente, la distancia entre el plano de potencia inferior y el plano de tierra superior debe mantenerse entre 50 y 75 µm.
Riesgos de EMI en diseños de PCB densos 5G
Para PCBs densas diseñadas para aplicaciones 5G que operan por encima de los 10 GHz, puede ocurrir acoplamiento electromagnético entre líneas de transmisión acopladas por el borde debido a campos eléctricos de borde, rutas de retorno discontinuas y generación de corriente de modo común. Cuando la separación de la línea central entre líneas de transmisión adyacentes (TMLs) es menor o igual a tres veces la altura del dieléctrico (3H), el acoplamiento se vuelve más difícil de controlar.
Si dos TML acopladas por borde se fabrican con un espaciado de la línea central menor o igual a 3H, la diafonía de extremo cercano entre las dos TML puede superar los -25 dB a 28 GHz. Esto puede afectar la integridad de la señal, aumentar el riesgo de radiación y reducir el margen de ruido de los canales 5G de alta frecuencia.
La efectividad del recinto en el que se encuentran los componentes depende de qué tan bien esté conectado a tierra. A 39 GHz, una referencia de tierra de 1 nH puede crear una impedancia reactiva de 245 Ω, lo que reduce significativamente el rendimiento general y la efectividad del blindaje al crear un camino de alta impedancia.
Por lo tanto, es importante asegurarse de que se utilicen múltiples uniones de chasis de baja inductancia para contener la EMI entrante y saliente. La terminación controlada de tierra del chasis, la costura de vías perimetrales y una planificación adecuada de la ruta de retorno pueden ayudar a mejorar la contención de la EMI y el rendimiento del blindaje en ensamblajes de PCB 5G densos.
Confiabilidad térmica en PCB multicapa 5G
Las placas de circuito impreso multicapa 5G de alta densidad experimentan importantes tensiones termomecánicas. Estas tensiones surgen de la elevada densidad de potencia de radiofrecuencia (RF), múltiples ciclos de laminación y diferencias en el coeficiente de expansión térmica (CTE) entre el cobre, los sistemas de resina y los laminados rellenos de cerámica. El CTE fabricado en el eje z del material FR-4 excede las 60 partes por millón por grado Celsius (ppm/°C) cuando se mide por encima de la temperatura de transición vítrea (Tg), mientras que la expansión del cobre es de solo unas 17 ppm/°C. Esto contribuye significativamente a la concentración de tensiones cíclicas alrededor de los barriles de vía metalizados y las interfaces de microvías.
La rugosidad de la superficie del cobre también puede aumentar la tensión térmica localizada, ya que los perfiles irregulares de los conductores pueden provocar una adhesión no uniforme de la resina. En cada ciclo de potencia de RF, las temperaturas en los puntos calientes localizados de las secciones del amplificador de potencia de nitruro de galio (GaN) pueden superar los 125 °C, lo que contribuye a un aumento de la tasa de fatiga interfacial y de la fatiga de las uniones de soldadura de grano grueso. Las pruebas de fiabilidad de la norma IPC-9701 indican que la vida útil de las soldaduras disminuye según una función exponencial cuando la cantidad de deformación cíclica supera los 0,31 TP3T.
Las estructuras de interconexión de alta densidad (HDI) laminadas secuencialmente son más susceptibles a fallas debido a la fractura de microvías apiladas causada por la recesión de la resina y el adelgazamiento de las capas de cobre. Las microvías perforadas con láser y una relación de aspecto mayor que 0.8:1 pueden exhibir una probabilidad notablemente mayor de iniciación de grietas después de ciclos térmicos entre -40 °C y +125 °C.
El análisis de elementos finitos (FEA) puede utilizarse para predecir la densidad de energía de deformación, a través de la deflexión del cilindro, y la fluencia de las uniones de soldadura en condiciones de ciclos térmicos JEDEC específicas. La optimización de la fiabilidad puede incluir arquitecturas de microvías escalonadas, laminados con un CTE bajo, inferior a 45 ppm/°C, y una distribución equilibrada del cobre para minimizar la deformación a menos de 0,751 TP3T en grandes conjuntos de placas base 5G.
Tolerancia de apilamiento y validación de simulación para PCBs 5G
El diseño de apilamiento de PCBs 5G no se trata solo de organizar las capas de señal, alimentación y tierra. También se utiliza para garantizar la uniformidad de la impedancia controlada, la continuidad del plano de referencia y la compensación de las tolerancias de fabricación de la placa de circuito. Por ejemplo, una línea de transmisión de 50 Ω con εr = 3.45 construida con un núcleo dieléctrico de 0.18 mm cambiará la impedancia en ±2.5–3.5 Ω con una altura dieléctrica de ±10 µm y, por lo tanto, afectará la pérdida de retorno (-10 dB) en frecuencias de operación de varios GHz.
La deformación puede reducirse mediante la simetría de la pila. Un desequilibrio en la distribución del cobre entre las capas superior e inferior superior a 10% provocará una curvatura o torsión de 0,75 mm en los paneles de 100 mm tras el laminado.
El proceso de laminación secuencial introduce variaciones en el flujo de resina, lo que puede resultar en un desplazamiento lateral de 0.20 a 0.50 mm y requiere compensación con escalado de la herramienta fotográfica y ajuste del factor de grabado.
El hacinamiento actual creará una mayor resistencia efectiva a alta frecuencia, principalmente debido a la rugosidad del perfil del conductor donde Rz > 2.0 µm. Por lo tanto, los modelos de simulación deberían incorporar la impedancia superficial dependiente de la frecuencia en lugar de depender de suposiciones ideales con respecto al cobre.
Para fabricar con éxito una PCB 5G confiable, se deben integrar al mismo tiempo las reglas de diseño de variabilidad electromagnética, mecánica y de proceso.
El proceso de validación final solo se completa cuando los parámetros S simulados y los resultados medidos de la placa fabricada caen dentro de la banda de tolerancia definida.
Consideraciones finales
El diseño de PCB 5G es donde la teoría de ingeniería se une a la realidad de la fabricación. Incluso un circuito RF o de mmWave bien diseñado puede enfrentar riesgos de rendimiento si el material de la PCB, la pila, el control de impedancia y el proceso de producción no están alineados desde el principio.
PCBCool Soporta proyectos de PCB 5G con revisión de ingeniería y experiencia en fabricación. Ayudamos a los clientes a identificar los riesgos de diseño y producción de forma temprana, y luego convertimos los complejos requisitos de PCB de alta frecuencia en placas fiables listas para el ensamblaje y el uso en el mundo real.
Para empresas que desarrollan equipos de comunicación 5G, módulos de RF, sistemas de antenas u otros productos electrónicos de alta frecuencia, podemos brindar soporte práctico desde la discusión del diseño hasta la fabricación y ensamblaje de PCB.
