Cómo se fabrica una PCB paso a paso
Las placas de circuito impreso (PCB, por sus siglas en inglés) son tan omnipresentes en nuestra vida que es fácil subestimarlas. A simple vista, una PCB parece una simple placa verde con líneas de cobre, algunos agujeros perforados y algunos componentes diminutos colocados ordenadamente. Pero cualquiera que haya pasado tiempo diseñando o fabricando placas sabe que la realidad es muy diferente. Una PCB no es solo un soporte para componentes; es la estructura física que hace posible todo el sistema electrónico. Tiene que soportar el circuito mecánicamente, conectarlo eléctricamente, sobrevivir al calor y a las vibraciones, y aun así comportarse exactamente como el diseñador pretendía.
Es por eso que la fabricación de PCB es una de las partes más fascinantes de la electrónica. Se sitúa en el punto donde el diseño digital se encuentra con la química, la perforación de precisión, el grabado, el recubrimiento, la inspección y una sorprendente cantidad de disciplina de proceso. Un diseño puede comenzar como un esquema ordenado en una computadora portátil, pero convertirlo en una placa física confiable requiere muchos pasos cuidadosamente controlados. En la fabricación moderna, incluso un pequeño error en la alineación de capas, el grosor del cobre, la precisión de la perforación o el acabado de la superficie puede afectar el rendimiento final de la placa.
Este artículo sigue el proceso general para la fabricación estándar de PCBs desnudas e incluye puntos prácticos extraídos de la experiencia de producción de PCBCool. Tipos de placas especiales, como PCBs flexibles y PCBs con núcleo metálico, pueden requerir controles de proceso adicionales y no se cubren en detalle aquí.
Paso 1: Diseño y preparación de archivos
El diseño de PCB comienza en el software CAD, donde se diseña el esquema del circuito y se crea un “plano”. En este paso, los ingenieros convierten los requisitos del circuito en un diseño físico utilizando herramientas de automatización de diseño electrónico (EDA) como Altium Designer, Cadence Allegro, KiCad, o Siemens Xpedition.
En esta etapa, el esquemático se traduce en un diseño de placa que define la ubicación de los componentes, las rutas de cableado, las redes de distribución de energía, la estrategia de unión a tierra, las trazas con impedancia controlada y la pila de capas. Un buen diseño no solo es eléctricamente correcto; también debe ser práctico de construir.
Antes de que comience la fabricación, el diseño se somete a comprobaciones DFM (Diseño para la Fabricación). Los fabricantes revisan anchos de pista, holguras, tamaños de taladro, anillos de conexión, aberturas de máscara de soldadura, espaciado de cobre a borde y otros parámetros para garantizar que la placa pueda fabricarse de manera confiable. Para placas de alta velocidad, las comprobaciones de integridad de la señal e integridad de la alimentación a menudo también forman parte de esta etapa. Estas comprobaciones ayudan a prevenir sorpresas costosas una vez que ha comenzado la fabricación.
Una vez aprobado, el diseño se exporta a Archivos Gerber, archivos de perforación y planos de fabricación. Estos archivos se convierten en el plano para la producción. En muchas instalaciones de fabricación, los ingenieros de fabricación asistida por computadora (CAM, por sus siglas en inglés) realizan una revisión final de estos archivos antes de que comience la producción, lo que garantiza que los datos de diseño estén completos, sean fabricables y estén listos para pasar al taller.
Paso 2: Corte de materiales
Después de confirmarse el proyecto y que se hayan revisado los archivos de producción, el fabricante prepara y pre-trata los materiales base requeridos para la PCB.
Las grandes láminas recubiertas de cobre se cortan primero en tamaños de panel de producción utilizando una máquina de corte. Los paneles se envían a través de una máquina de cepillado y limpieza para eliminar la oxidación superficial, el polvo, el aceite y otros contaminantes.
Área de recepción de materiales
Máquina cortadora de materiales
Máquina de cepillado y limpieza
Este proceso garantiza que los paneles sean adecuados para el equipo y los procesos posteriores. También crea una superficie de cobre más limpia y estable, lo que ayuda a mejorar la adhesión de la película seca durante la imagen de la capa interior.
Paso 3: Formación del Patrón de la Capa Interior
Con los archivos de diseño finalizados, el proceso de fabricación pasa a la primera etapa donde el patrón de circuito real comienza a tomar forma. Para las PCB multicapa, la fabricación generalmente comienza con las capas de cobre internas que eventualmente quedarán enterradas en el interior de la placa terminada.
El proceso comienza con láminas de laminado recubiertas de cobre y recubiertas de fotorresistencia. Utilizando imagen directa láser (LDI), el patrón de circuito deseado se transfiere al panel. La fotorresistencia expuesta se endurece mientras que la fotorresistencia restante se elimina durante el revelado. El grabado químico elimina posteriormente el cobre no deseado y deja las pistas y las características de cobre previstas.
Recubrimiento fotoresistente
Máquina LDI
Desarrollo de Máquina
Máquina de Grabado de PCB
Esta es la etapa en la que se crea la primera representación física del circuito. Si la imaginería o el grabado son imprecisos, el problema seguirá a la placa durante el resto del proceso. Es por eso que la limpieza, la alineación y el control de exposición son tan importantes aquí. Una pequeña cantidad de contaminación o un ligero error de exposición puede cambiar la forma de la traza lo suficiente como para afectar las etapas posteriores.
A medida que los requisitos de traza y espacio se vuelven más finos, el proceso de grabado también se vuelve más difícil de controlar. Para diseños de líneas muy finas, PCBCool puede usar grabado al vacío para mejorar la estabilidad del proceso, especialmente para requisitos de trazas y espacios de 3/3 mil o más finos. Cubrimos este tema por separado en nuestro artículo: ¿Qué es el grabado al vacío en la fabricación de PCB?
Paso 4: Inspección de AOI
Antes de que las capas interiores queden enterradas en la PCB, se someten a una inspección óptica automática (AOI). Los sistemas AOI utilizan cámaras de alta resolución y software de procesamiento de imágenes para comparar el patrón fabricado con los datos del diseño original.
El sistema busca circuitos abiertos, cortocircuitos, cobre faltante, áreas subgrabadas y otros defectos. Dado que estas capas pronto serán inaccesibles, la inspección óptica automática (AOI) actúa como un punto de control de calidad crítico. Detectar un defecto aquí es mucho más fácil que descubrirlo después de la laminación, cuando el defecto queda atrapado dentro de la placa terminada.
Al identificar los defectos de manera temprana, los fabricantes pueden rechazar paneles defectuosos antes de invertir tiempo, materiales y costos de procesamiento adicionales en ellos. Esto no solo mejora el rendimiento de la producción, sino que también ayuda a garantizar que solo las capas libres de defectos avancen a la siguiente etapa de fabricación.
Paso 5: Laminación de capas
Después de la inspección, las capas internas se preparan para la laminación. Se realizan agujeros de alineación para ayudar a alinear las capas con precisión durante el apilamiento, y las superficies de cobre se tratan para mejorar la unión con la resina preimpregnada.
Las capas individuales se apilan luego juntas según el diseño de la pila de PCB. Se colocan láminas de prepreg, un material de fibra de vidrio impregnado con resina epoxi parcialmente curada, entre las capas de cobre. Luego, la pila se somete a calor y presión controlados dentro de una prensa de laminación.
Máquina automática de perforación de objetivos
Línea de tratamiento de óxido marrón
Prensa de laminación
Durante este proceso, la resina epóxica fluye y une las capas en una sola estructura rígida. La laminación es una de las etapas más importantes en la fabricación de PCB, ya que un control deficiente puede provocar vacíos, desplazamientos, desequilibrio de resina o problemas de confiabilidad a largo plazo. La placa debe soportar cambios de temperatura, calor de ensamblaje y años de uso, por lo que la unión entre las capas debe ser sólida.
Si el laminado se realiza correctamente, la PCB resulta como una estructura multicapa unificada con las capas internas fijadas en su lugar. A partir de este momento, la placa ya no es una pila de láminas separadas; es una estructura única.
Paso 6: Perforación

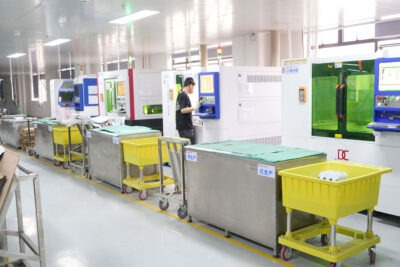

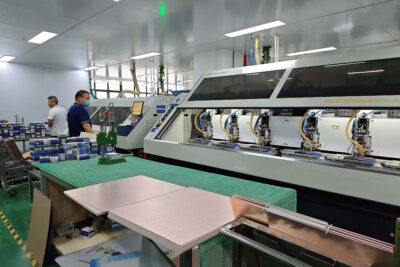

La placa laminada ahora requiere orificios para vías, pines de componentes, puntos de montaje y otras características. Las máquinas de taladrado CNC (Control Numérico Computarizado) crean estos orificios con alta precisión, taladrando a menudo miles de orificios en un solo panel.
Las placas multicapa modernas también pueden utilizar sistemas de alineación por rayos X u ópticos para garantizar que los objetivos de perforación coincidan con precisión con las capas de cobre internas. Para diseños de interconexión de alta densidad, la perforación láser se utiliza comúnmente para crear microvías mucho más pequeñas que los orificios perforados convencionalmente. Estos orificios diminutos son esenciales cuando los diseñadores necesitan más enrutamiento en un área más pequeña.
Después del taladrado, los paneles se someten a procesos de limpieza y desrecubrimiento para eliminar residuos y preparar los orificios para la metalización. Esto es importante porque la siguiente etapa depende de paredes de orificios limpias. Si queda rezuma de resina o residuo de taladrado, el recubrimiento de cobre puede no adherirse correctamente.

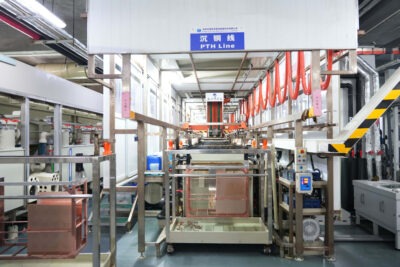

Paso 7: Metalización de orificios y recubrimiento de cobre
En esta etapa, los orificios perforados siguen siendo eléctricamente no conductores. Para crear conexiones eléctricas entre capas, las paredes de los orificios deben recubrirse con cobre.
El proceso comienza con la deposición electroless de cobre, la cual forma una fina capa conductora en las paredes de los orificios y las superficies del panel. Luego, la placa se somete a un recubrimiento electrolítico de cobre, donde se deposita cobre adicional utilizando corriente eléctrica. Este recubrimiento forma los barriles de vía que conectan las diferentes capas de la PCB.
Un espesor de recubrimiento consistente es esencial porque el cobre delgado o desigual puede crear problemas de confiabilidad a largo plazo, especialmente en aplicaciones expuestas a ciclos térmicos y estrés mecánico. Un vía que se ve bien por fuera aún puede fallar más tarde si la pared de cobre dentro del orificio es demasiado débil. Es por eso que los fabricantes monitorean de cerca la densidad de corriente, la química y la geometría del panel durante el recubrimiento.
Paso 8: Formación del Patrón de la Capa Exterior
Una vez que las vías están metalizadas, las superficies de cobre exteriores se pautan utilizando un proceso similar a las capas internas. Se aplica una fotoresistencia, se expone mediante LDI y se revela para definir la circuitería deseada.
El grabado químico elimina el cobre no deseado mientras preserva las regiones protegidas. Esto crea las pistas, pads y características de cobre visibles que eventualmente se conectarán con los componentes electrónicos. Al final de esta etapa, la placa comienza a parecerse a la PCB familiar que se ve dentro de los productos electrónicos.
Este paso es especialmente importante para la calidad del ensamblaje. Las características de la capa exterior deben ser precisas porque afectan directamente a la soldadura, el ajuste del conector y el comportamiento de la señal. En diseños de paso fino, incluso una pequeña variación puede crear un problema más adelante durante el ensamblaje.
Paso 9: Aplicación de la máscara de soldadura
En esta etapa, el circuito de cobre de la PCB está completamente formado, pero la placa aún está lejos de estar lista para el ensamblaje. El circuito de cobre expuesto debe protegerse de la oxidación, la contaminación y los cortocircuitos accidentales. Para lograr esto, los fabricantes aplican una máscara de soldadura sobre la superficie de la PCB.

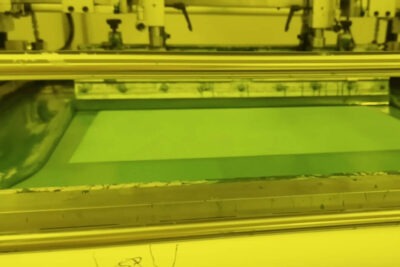

Se aplica una máscara de soldadura líquida fotorresistente y luego se expone selectivamente de manera que solo queden descubiertas las almohadillas de los componentes, los puntos de prueba y los orificios chapados. La máscara de soldadura endurecida protege el cobre mientras ayuda a prevenir puentes de soldadura durante el ensamblaje.
Paso 10: Aplicación del acabado superficial
Incluso con protección de máscara antisoldante, los pads de cobre expuestos pueden oxidarse con el tiempo. Para preservar la soldabilidad, los fabricantes aplican un acabado superficial a todas las áreas de cobre expuestas.
Los acabados comunes incluyen HASL (nivelación por soldadura con aire caliente), ENIG (níquel electrolítico y oro por inmersión) y OSP (conservante orgánico para soldabilidad). Cada uno ofrece diferentes ventajas en términos de costo, planitud, vida útil e_rendimiento de_ensamblaje. El HASL es_ampliamente_utilizado y económico, el ENIG es popular para trabajos de planitud y paso_fino, y el OSP se_elige_a_menudo cuando el costo_y la simplicidad_son_importantes.
La elección depende de la densidad de los componentes, los requisitos de fiabilidad y el presupuesto de fabricación. En la práctica, el acabado superficial no es solo un toque final. Es una de las decisiones que dan forma a la facilidad con la que se puede ensamblar la placa y a qué tan bien envejecerá antes del ensamblaje.
Paso 11: Serigrafía
En este punto, la PCB está eléctricamente completa y casi lista para el ensamblaje. Se ha formado el circuito de cobre, protegido por la máscara de soldadura y acabado con una capa superficial para garantizar una soldadura fiable. Sin embargo, todavía queda una capa final de información por añadir antes de que la placa pueda pasar a la fase de pruebas y producción: la serigrafía.
La capa de serigrafía contiene designadores de referencia, marcas de polaridad, logotipos, números de revisión y otra información que ayuda con el ensamblaje y el mantenimiento.

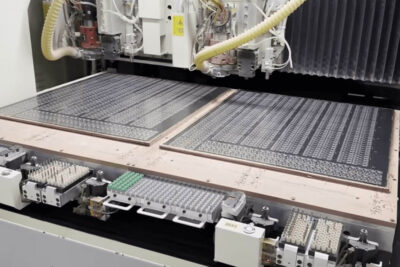

Los fabricantes suelen aplicar tinta blanca utilizando técnicas de serigrafía o impresión directa de inyección de tinta. Las marcas se curan luego para crear una capa de identificación duradera. Si bien la serigrafía no afecta el rendimiento eléctrico, mejora la eficiencia del ensamblaje, la resolución de problemas y la mantenibilidad a largo plazo. Un buen diseño de serigrafía ayuda a los técnicos a orientar las piezas correctamente, identificar rápidamente los puntos de prueba y evitar errores durante la inspección manual. Cuando una placa entra en producción o en reprocesamiento, las marcas claras ahorran una gran cantidad de tiempo.
Paso 12: Pruebas Eléctricas e Inspección Final

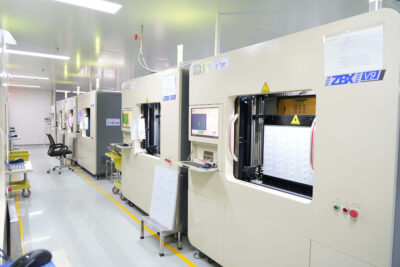

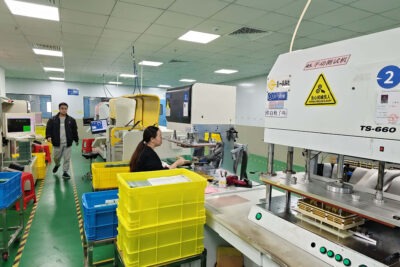

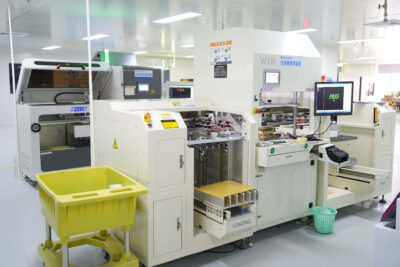

Antes de que la PCB sea aprobada para su envío, debe pasar por pruebas eléctricas e inspección. Las pruebas eléctricas verifican que existan todas las conexiones previstas y que no haya cortocircuitos no deseados. Las placas de prototipo a menudo se prueban utilizando sistemas de sonda voladora, mientras que la producción de alto volumen utiliza comúnmente fijaciones de cama de agujas para un mayor rendimiento. La placa también se somete a una inspección visual, a menudo con sistemas AOI, para detectar defectos como cobre faltante, problemas de máscara de soldadura o imprecisiones dimensionales.
Esta es la prueba final de que la placa está lista para la siguiente etapa. Una PCB puede verse perfecta y aun así fallar eléctricamente, por lo que las pruebas protegen tanto al fabricante como al cliente. Solo las placas que cumplen todos los requisitos de calidad avanzan a la etapa final.
Paso 13: Enrutamiento y V-Scoring
Durante la fabricación, varias PCBs se procesan típicamente juntas en un panel de producción más grande. El paso final de fabricación es separar las placas individuales de este panel.

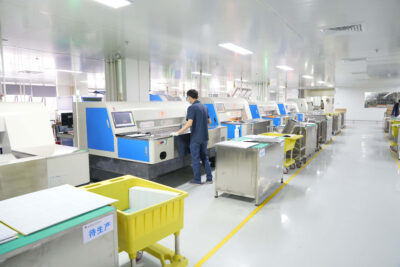

Los fabricantes generalmente utilizan el enrutamiento o el biselado en V. El enrutamiento utiliza herramientas de corte CNC para seguir el contorno de la placa, mientras que el biselado en V crea ranuras controladas que permiten separar las placas fácilmente. Después de la depanelización, las placas se someten a una inspección final y se preparan para su envío.
Este paso es mecánico, pero aun así requiere cuidado. Un mal despanelizado puede dejar rebabas, estresar el borde de la placa o dañar características cercanas. Una separación limpia es la última señal de que el proceso de fabricación se controló bien de principio a fin.
Después del despanelizado, las PCB terminadas se empaquetan y preparan para su envío a la planta de ensamblaje, donde se montarán y soldarán los componentes electrónicos en la placa.
Con este paso final completado, el proceso de fabricación de PCB llega oficialmente a su fin. Lo que comenzó como un archivo de diseño digital se ha transformado ahora en una placa de circuito nua completamente fabricada, lista para servir como la base de un producto electrónico.
Consideraciones finales
Los fabricantes modernos de PCB emplean extensos sistemas de control de calidad a lo largo de la fabricación. Baños químicos, temperaturas, parámetros de plateado, tolerancias dimensionales y resultados de inspección se monitorean no como tareas separadas, sino como parte del mismo objetivo: mantener la placa precisa, estable y lo suficientemente fiable para cumplir con los requisitos de Clase 2 o Clase 3.
Esto también explica por qué el proceso de fabricación de PCB es difícil de describir completamente en un solo artículo. En la producción real, una PCB multicapa compleja puede pasar por más de 20 pasos de procesamiento, desde el laminado en bruto hasta la placa terminada, con inspección y control de procesos incorporados en muchas de esas etapas.
Aunque las tecnologías utilizadas en la fabricación continúan evolucionando, el objetivo subyacente permanece sin cambios: crear interconexiones precisas, duraderas y confiables para la electrónica moderna.
La próxima vez que mire una PCB, vale la pena recordar que detrás de su apariencia aparentemente simple se encuentra una asombrosa combinación de ingeniería, ciencia de materiales y precisión de fabricación.
Si tiene necesidades de fabricación de PCB, asociarse con PCBCool le brinda acceso a la fabricación de PCB desnudas de 1 a 40 capas, ensamblaje de PCBA e integración de box build, lo que ayuda a llevar su proyecto del concepto al producto terminado.
