Tutorial de Diseño de PCB Médicas para Entornos Clínicos
El diseño de productos electrónicos para dispositivos médicos es significativamente diferente del diseño para productos de consumo o industriales. En aplicaciones médicas, una PCB a menudo se convierte en una parte crítica de un sistema que puede impactar directamente la seguridad del paciente. Esto hace que cada decisión de diseño, ya sea relacionada con el rendimiento, la confiabilidad o el cumplimiento normativo, sea crucial.
Como resultado, el diseño de PCB médicas exige un mayor nivel de disciplina de ingeniería, que abarca la arquitectura del sistema, el diseño, la selección de componentes y la planificación de la confiabilidad a largo plazo. En este artículo, exploramos las prácticas clave de diseño comúnmente aplicadas en el desarrollo de PCB para dispositivos médicos modernos.
Estrategias de mitigación de EMI para el diseño de PCB médicas
Por qué importa
Los hospitales están llenos de actividad electromagnética de numerosas fuentes:
- Escáneres de resonancia magnética que producen fuertes corrientes continuas, campos de gradiente y señales de radiofrecuencia (64-128 MHz)
- Equipo de rayos X y diatermia operando alrededor de 27 MHz
- Redes inalámbricas como Wi-Fi y Bluetooth (2.4/5 GHz)
- Dispositivos cotidianos, incluidos los teléfonos móviles, y el zumbido de las líneas eléctricas (50/60 Hz)
Esto crea un entorno electromagnético complejo. Al mismo tiempo, los dispositivos médicos a menudo dependen de bio-señales extremadamente sensibles, como mediciones de ECG y EEG en el rango de microvoltios, que pueden distorsionarse o enmascararse fácilmente. Incluso una interferencia menor puede provocar falsas alarmas, diagnósticos erróneos o mal funcionamiento en equipos críticos para la vida.
Para proteger a los pacientes y garantizar la fiabilidad de los dispositivos, la electrónica médica debe cumplir normas estrictas. Por ejemplo, la norma IEC 60601-1-2 establece límites a la inmunidad y las emisiones electromagnéticas, garantizando que los dispositivos permanezcan seguros y funcionales incluso en entornos hospitalarios concurridos.
Seis técnicas de blindaje EMI
Jaula de Faraday / Blindaje a nivel de recinto

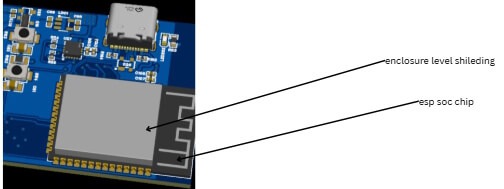

- Encierre secciones sensibles de PCBs o el dispositivo completo en metal conductivo (aluminio o cobre) para bloquear campos de RF y magnéticos externos.
- Utilice juntas EMI, rejillas de panal (para refrigeración) y ventanas blindadas para permitir el flujo de aire mientras bloquea las ondas electromagnéticas.
- Compatibilidad con resonancia magnética: Evitar materiales ferromagnéticos; usar blindaje no magnético para prevenir artefactos en la imagen o calentamiento del dispositivo.
Blindaje de PCB / Compartimental
- Aplica latas o cubiertas metálicas sobre las secciones digitales ruidosas para aislarlas de las áreas analógicas del biosensor.
- Utilice vías de tierra para unir las carcasas de blindaje al plano de tierra, creando barreras de RF efectivas.
Blindaje de Cables e Interconexiones
- Utilice cables trenzados o con blindaje de lámina para los cables del paciente (ECG/EEG), conectando a tierra en un solo extremo para evitar bucles de tierra.
- Aplica manguitos de ferrita en los cables para suprimir el ruido de modo común procedente de equipos hospitalarios cercanos.
Filtros de Ferrita para Supresión de Ruido
- Filtra señales de RF de Wi-Fi, teléfonos móviles o pulsos de RF de resonancia magnética, permitiendo el paso de señales de CC y bio-señales de baja frecuencia.
- Coloca perlas de ferrita en las líneas de alimentación, rutas de señal y líneas de E/S para que actúen como choques de alta frecuencia (alta impedancia por encima de ~100 MHz, baja resistencia de CC).
- Consejos de colocación: Cerca de la fuente de ruido (p. ej., pin de alimentación del MCU) o del punto de entrada (p. ej., conector); combinar con condensadores de desacoplo para configuraciones de filtro pi.
Planos de Masa y Técnicas de Diseño
- Dedique un plano de tierra sólido (o casi sólido) en una PCB multicapa para trayectorias de retorno de baja impedancia, minimizando las áreas de bucle que captan EMI.

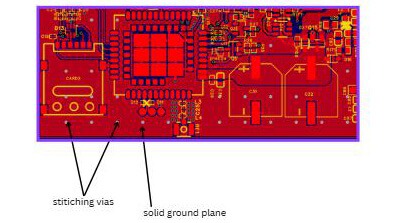

- Utilice vías de costura densamente a lo largo de los bordes y alrededor de áreas sensibles para conectar planos de tierra y reducir los efectos de antena de ranura.
- Dividir las tierras analógicas y digitales si es necesario, pero conectar en un solo puntopuesta a tierra de estrellapara evitar el acoplamiento de ruido.
- Para circuitos de EEG/ECG: Minimice el rebote de tierra de los conmutadores digitales y utilice pistas de guarda alrededor de las entradas de alta impedancia.
Filtrado Específico para Frecuencias Médicas
- Filtros de muesca a 50/60 Hz para eliminar la interferencia común de la red eléctrica en hospitales.

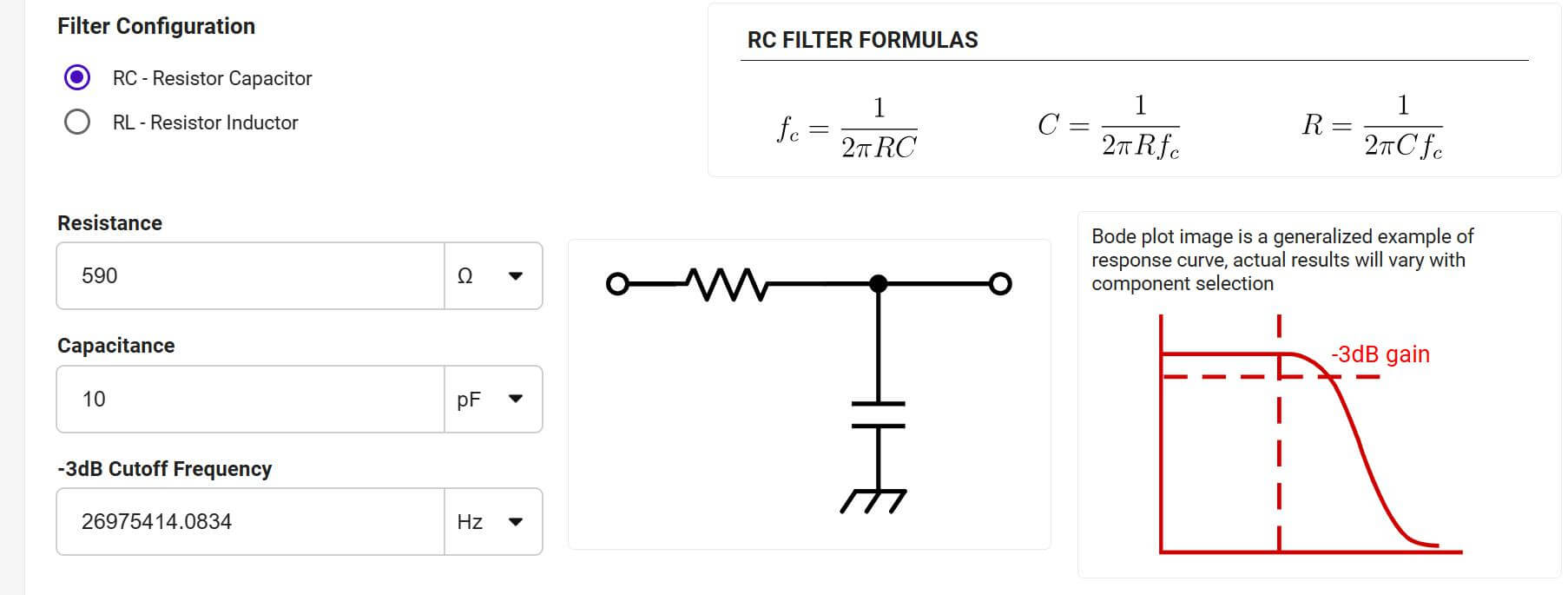

- Filtros paso bajo o rechaza banda dirigidos a RF de RM (64–128 MHz) o diatermia (27 MHz).

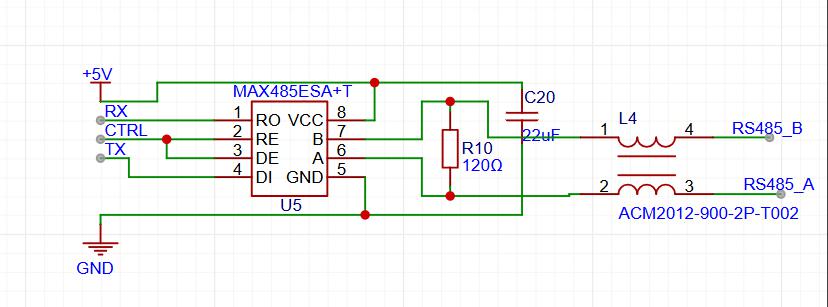

- Estranguladores de modo común en pares diferenciales (p. ej., derivaciones de ECG) para rechazar el ruido hospitalario balanceado.

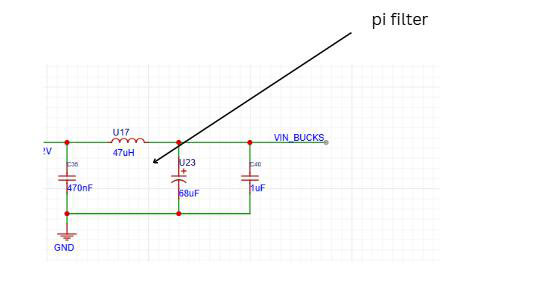

- Filtros Pi (condensador-inductor-condensador) o combinaciones de ferrita + condensador en las entradas de alimentación para supresión de amplio espectro.
Estrategias de Ingeniería de Fiabilidad para el Diseño de PCB Médicos
Por qué importa
En el diseño de PCB médicas, la fiabilidad va más allá del rendimiento técnico; impacta directamente en la seguridad del paciente. Por ejemplo, los dispositivos implantables deben fallar de forma controlada y no abrupta, minimizando el riesgo en caso de mal funcionamiento.
Para cumplir con estas exigentes demandas, los dispositivos médicos, como los marcapasos y los ventiladores, están diseñados para una confiabilidad extremadamente alta, a menudo con tasas de falla objetivo por debajo de 10^-6 por hora.
Para alcanzar este nivel de seguridad es necesaria una gestión sistemática de los riesgos conforme a la norma ISO 14971, que orienta a los fabricantes en la identificación de los peligros y la aplicación de los controles adecuados.
Técnicas de Diseño a Prueba de Fallos
Circuitos de Doble Redundancia
- Implementa circuitos idénticos en paralelo (por ejemplo, dos procesadores en marcapasos) de modo que uno pueda tomar el control si el principal falla, monitorizado por lógica de votación o mecanismos de conmutación.
- En la PCB, utiliza dominios de alimentación aislados y señales de verificación cruzada para detectar discrepancias.
Los desfibriladores cardioversores implantables (DCI) utilizan circuitos de detección redundantes para garantizar una detección precisa del ritmo cardíaco y reducir las descargas falsas.
Temporizadores Watchdog
- Temporizadores independientes que reinician el sistema si el software deja de responder (por ejemplo, no se recibe ninguna señal de “kick” dentro de un tiempo de espera).

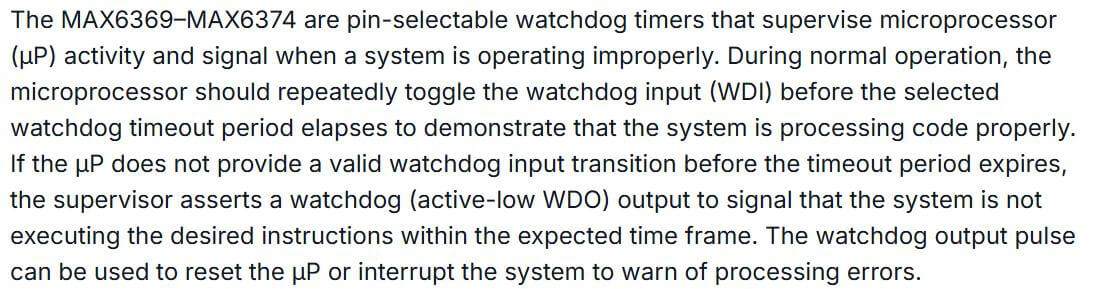

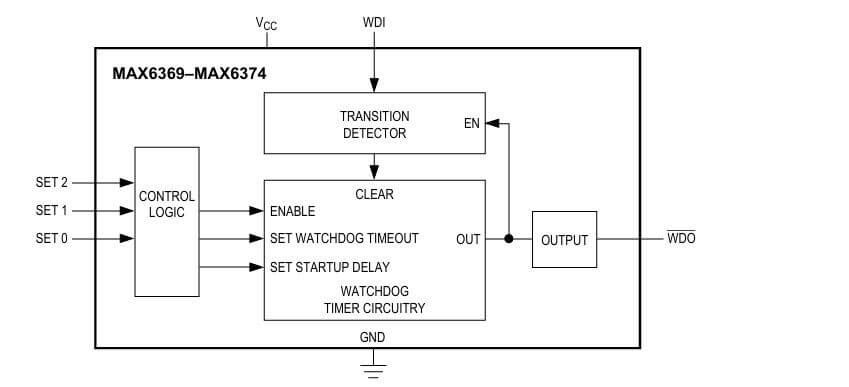

- Para PCBs médicas, utiliza "watchdogs" basados en hardware (por ejemplo, circuito integrado MAX6369) con tiempos de espera ajustables que van desde milisegundos hasta segundos, abordando errores inducidos por radiación o ambientales.
Aplicación en marcapasos: Previene bloqueos del firmware, asegurando un marcapaseo continuo.
Métodos de Análisis de Fiabilidad
Modelado de MTBF (Tiempo Medio Entre Fallas)
- Fórmula básica: MTBF = Tiempo total de operación / Número de fallos
- Para dispositivos médicos, a menudo se utiliza una distribución exponencial: MTBF = 1 / λ (tasa de fallos)
Considere el tiempo de misión (por ejemplo, 10 años para implantes) y las tensiones ambientales. Usando MIL-HDBK-217, calcule λ basándose en la temperatura del componente, el voltaje y el nivel de calidad.
Pruebas de Vida Acelerada (ALT)
Simula años de operación en semanas aplicando tensiones elevadas como temperatura, humedad y vibración, siguiendo estándares como la IEC 60601-1 Cláusula 15.
- Aceleración térmica: Modelo de Arrhenius con energía de activación ~0.8 eV.
- HALT (Prueba de Vida Altamente Acelerada): Lleva los componentes a sus límites de fallo.
Para aplicaciones médicas: Incluir verificaciones de biocompatibilidad y pruebas en condiciones corporales simuladas (37 °C, salino).
Proceso: Aumentar tensiones, monitorizar fallos y extrapolar vidas útiles normales mediante análisis de Weibull.
Análisis de Árbol de Fallos (FTA)
Enfoque de arriba hacia abajo que mapea eventos no deseados (por ejemplo, “fallo del marcapasos”) a causas raíz utilizando puertas lógicas (AND/OR).
En aplicaciones médicas, el FTA se integra con el FMEA según la norma ISO 14971 para cuantificar las probabilidades de riesgo.
Pasos:
- Evento superior
- Construir árbol de eventos básicos
- Calcular conjuntos de corte mínimos
- Asignar probabilidades (por ejemplo, tasas de falla de componentes)
Para monitores de electroencefalograma (EEG), el FTA podría mostrar “pérdida de señal” debido a OR (falla de batería Y desconexión del conector), guiando mejoras de redundancia.
Integración en Dispositivos de Seguridad Crítica
- Combinar múltiples mecanismos: circuitos duales con temporizadores de vigilancia, validados por MTBF, ALT y FTA.
- Consejos de diseño de PCB: Utilice diseños a prueba de fallos (por ejemplo, trazas reflejadas) y seleccione componentes de alta fiabilidad (por ejemplo, condensadores de grado militar).
Caso práctico: Los marcapasos modernos alcanzan un tiempo de actividad del 99,9991 % (TP3T) gracias a una triple redundancia en la lógica de estimulación, probada mediante pruebas de carga alternativa (ALT) para simular más de 15 años de funcionamiento.
Estrategias de seguridad de datos para el diseño de PCB médicas
Por qué importa
Las PCB médicas a menudo manejan información sensible de los pacientes, como signos vitales, lecturas de glucosa o datos cardíacos. Cualquier filtración de datos podría comprometer la seguridad del paciente o conducir al robo de identidad. Los diseñadores deben implementar medidas de seguridad tanto a nivel de hardware como de software, incluyendo cifrado, controles de acceso y autenticación multifactor (MFA), para garantizar la confidencialidad, integridad y disponibilidad de los datos del paciente.
Estas medidas también contribuyen al cumplimiento de normativas como la HIPAA (EE. UU., para la información sanitaria protegida, PHI) y el RGPD (UE, para todos los datos personales). Las recientes actualizaciones de la HIPAA en 2026 hacen que el cifrado y la autenticación multifactorial (MFA) sean obligatorios. El incumplimiento puede acarrear sanciones sustanciales: hasta 1,5 millones de dólares por incidente según la HIPAA o 20 millones de euros o el 4 % de los ingresos globales según el RGPD.
Seguridad a Nivel de Hardware
Cifrado de Hardware Integrado

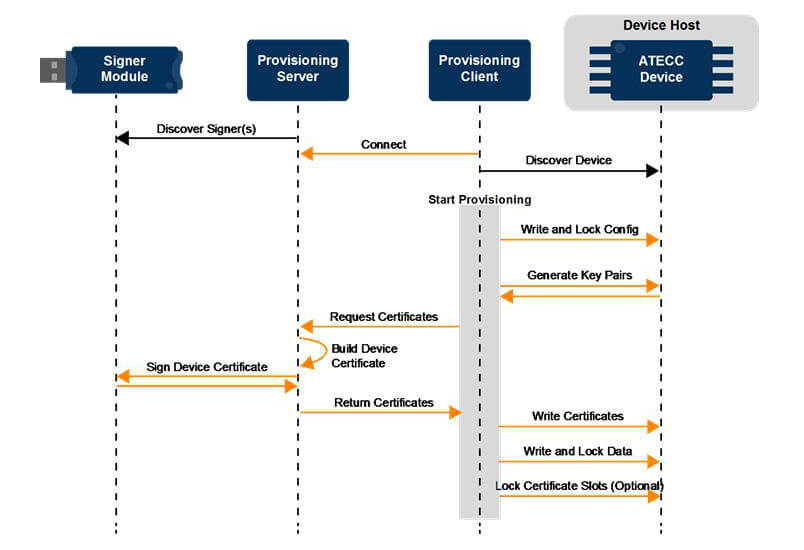

Utilice módulos de hardware dedicados de AES (Estándar de Cifrado Avanzado), como chips TPM tipo Infineon OPTIGA o Atmel ATECC, directamente en la placa de circuito impreso (PCB) para cifrar datos en reposo y en tránsito.
Cargadores de arranque seguros para la integridad del firmware
- Los cargadores de arranque seguros verifican las firmas del firmware utilizando claves criptográficas almacenadas en elementos seguros (por ejemplo, mediante ECDSA o RSA) antes de la ejecución, lo que impide la inyección de malware.
- Proceso: Una raíz de confianza en ROM inmutable verifica el cargador de arranque, el cual a su vez valida el sistema operativo y el software de aplicación. Esta cadena de confianza garantiza que solo se ejecute código autorizado.
Aplicación médica: En marcapasos o bombas de insulina, los cargadores de arranque seguros evitan la manipulación que podría alterar la dosificación de la terapia, al tiempo que cumplen los requisitos de integridad del RGPD.
Seguridad del Protocolo Inalámbrico
BLE (Bluetooth de Baja Energía) se usa comúnmente para conectividad de bajo consumo en dispositivos médicos vestibles. La seguridad debe incluir emparejamiento por PIN o fuera de banda (OOB) y LE Secure Connections utilizando cifrado AES-CCM.
Mejores prácticas:
- Preferir la comparación numérica en las parejas de dispositivos médicos en lugar de “simplemente funciona”, que es menos seguro.
- Utilice GATT sobre enlaces seguros para proteger datos sensibles, como las mediciones de glucosa.
Mejoras: Integrarse con estándares de interoperabilidad médica como IEEE 11073. Muchos dispositivos modernos —como los monitores continuos de glucosa (CGM) como Dexcom— utilizan enlaces BLE cifrados para transmitir datos a aplicaciones, lo que evita la interceptación.
Integración de sensores y procesamiento de señales en diseños de PCB médicas
Diseño de Front-End Analógico (AFE)
La AFE debe proporcionar:
- Alta impedancia de entrada (>10 MΩ)
- Ruido ultrabajo (<1 µVrms)
- Alta relación de rechazo de modo común (CMRR) (>110 dB)
- Ganancia programable
Cadena de señal típica:
Amplificador de instrumentación → Filtro paso alto (0.05–0.5 Hz para eliminar desfase DC) → Amplificador de ganancia programable → Filtro paso bajo/anti-aliasing → Multiplexor → ADC

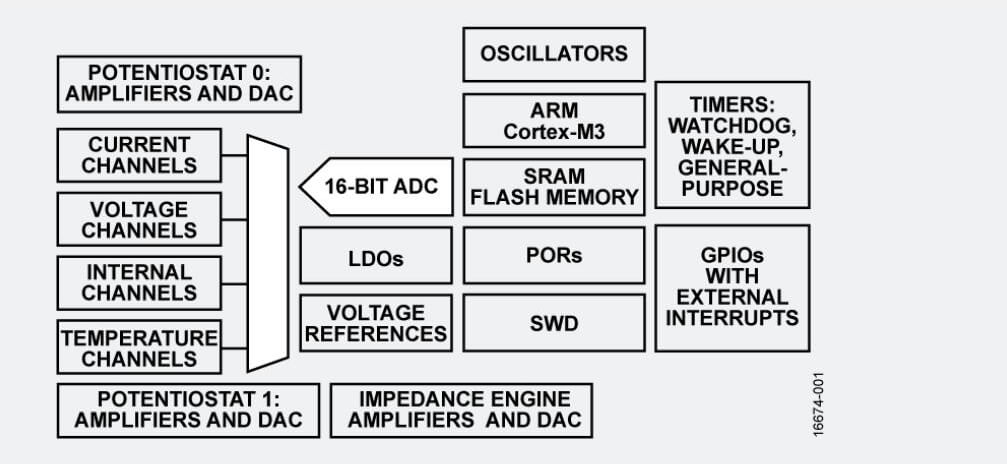

Ejemplos de grado médico: familia Texas Instruments ADS129x, Analog Devices AD8232/ADuCM355, o ASICs personalizados.
Para los sensores de glucosa o pH, utilice un amplificador de transimpedancia (TIA) para convertir la corriente de nA–µA de las reacciones enzimáticas en voltaje.
ADCs de alta precisión para precisión médica
- Resolución 16–24 bits (18–20 bits efectivos después del filtrado de ruido)
- Especificaciones clave: INL/DNL bajo ( 18), muestreo simultáneo multicanal (por ejemplo, ECG + respiración)
- Tipos preferidos: Convertidores Analógico-Digital Sigma-Delta para sobremuestreo y filtrado digital (por ejemplo, AD7175, ADS131M08)
- Consejo de integración: Coloque el ADC lo más cerca posible de los pines del sensor para minimizar la inductancia de la traza y el ruido de captación.
Técnicas de reducción de ruido
Técnicas de Hardware:
- Circuito de pata derecha (DRL) para ECG/EEG para cancelar activamente el ruido de modo común de 50/60 Hz
- Amplificadores de chopper o auto-cero para eliminar el ruido 1/f
- Estrategias de diseño de PCBs: anillos de guarda, conexiones Kelvin, puesta a tierra en estrella
Filtrado Analógico:
- ECG: filtro paso banda 0.5–40 Hz
- EEG: 0.05–10 Hz
- Glucosa actual: 0.1–5 Hz
Filtrado digital:
- Filtros de muesca FIR/IIR a 50/60 Hz
- Filtros adaptativos, eliminación de ruido con wavelets
Reducción de artefactos de movimiento:
- Utilizar datos de acelerómetro MEMS de 3 ejes para alimentar algoritmos de cancelación adaptativa de ruido, mejorando la calidad de la señal en entornos dinámicos
Consideraciones finales
Diseñar una PCB médica es un desafío complejo y multidisciplinario. Desde la mitigación de EMI y la ingeniería de confiabilidad hasta la seguridad de los datos y la integración de sensores de precisión, cada decisión impacta directamente la seguridad del paciente y el rendimiento del dispositivo. Lograr una precisión de grado clínico mientras se garantiza el cumplimiento de estrictos estándares regulatorios requiere una planificación cuidadosa, una ingeniería robusta y una profunda experiencia en electrónica, firmware e integración de sistemas.
En PCBCool, proporcionamos un completo solución de PCB médica. Nuestros servicios abarcan todo el ciclo de vida:
- Consultoría de diseño: Arquitectura del sistema, diseño de PCB, selección de componentes y optimización de la integridad de la señal
- Fabricación de precisión Fabricación de PCB de alta fiabilidad con materiales y procesos de grado médico
- PCBA y ensamblaje completo: Desde front-ends analógicos hasta placas de procesamiento digital, incluyendo el ensamblaje completo de dispositivos para wearables, implantes y equipos de diagnóstico
- Pruebas y validación: Pruebas funcionales, pruebas de vida acelerada, cumplimiento EMI/EMC y aseguramiento de calidad de grado clínico
Asociarse con PCBCool significa que no solo obtendrá una PCB, sino que obtendrá una solución confiable de principio a fin que cumple con los exigentes requisitos de los dispositivos médicos modernos, ayudándole a lanzar al mercado productos seguros, confiables y de alto rendimiento más rápido.
