Tutorial de Diseño de Apilamiento 2+N+2 para Placas PCB HDI
¿Por qué los diseñadores se están alejando de las PCB tradicionales de 2 o 4 capas y adoptando cada vez más las arquitecturas 2+N+2?
En el diseño de PCB moderno, las placas tradicionales de 2 o 4 capas están alcanzando cada vez más sus límites prácticos, especialmente a medida que los productos actuales exigen mayor densidad de componentes, interfaces más rápidas y márgenes eléctricos más ajustados. Si bien estas pilas más simples aún funcionan para diseños básicos, a menudo tienen dificultades en aplicaciones más avanzadas.
Aquí es donde comúnmente fallan:
- Limitaciones de Abanico BGA: Los BGA de paso más fino (por ejemplo, paso de 0,5 mm o inferior) son difíciles, o a veces imposibles, de escapar completamente utilizando solo vías through-hole. Esto a menudo conduce a congestión de enrutamiento, contornos de placa más grandes o diseños comprometidos.
- Congestión de Enrutamiento de Alta Velocidad: Con capas de señal limitadas, los trazados se saturan. Esto dificulta el mantenimiento de la impedancia controlada y las rutas de retorno limpias para interfaces de alta velocidad como DDR o PCIe.
- Mala integridad de potencia: Los planos de tierra y alimentación inadecuados o compartidos aumentan la inductancia del bucle, lo que genera caídas de voltaje, ruido y un comportamiento inestable de la PDN.
- Desafíos de EMI Sin una referencia y un blindaje de capas adecuados, los diseños son más susceptibles a la interferencia electromagnética, lo que aumenta el riesgo de problemas de cumplimiento normativo.
Para abordar estas limitaciones, muchos diseñadores se están moviendo hacia pilas más avanzadas como 4+N—dos capas de desarrollo externas, un núcleo de capa N y dos capas de desarrollo adicionales. Este enfoque introduce microvías para características similares a interconexión de alta densidad (HDI), sin el coste y la complejidad de una pila HDI completa.
La arquitectura 2+N+2 permite:
- Soporte para BGAs de paso fino a través de un fanout eficiente utilizando microvías ciegas y enterradas
- Mayor densidad de enrutamiento para diseños compactos y complejos
- Enrutamiento de impedancia controlada más confiable para señales de alta velocidad
- Mejora de las referencias de alimentación y tierra, lo que resulta en menor ruido y un mejor rendimiento general de la PDN
En última instancia, 2+N+2 ofrece una alternativa equilibrada y rentable a HDI completo cuando se requiere mayor densidad principalmente en las capas exteriores. Ofrece el rendimiento eléctrico y la flexibilidad de enrutamiento que exigen la electrónica moderna, manteniendo la complejidad y el costo de fabricación bajo control.
¿Cuánto es 2+N+2?
2+N+2 se refiere a un tipo específico de arquitectura de PCB HDI que utiliza laminado secuencial combinar un núcleo multicapa convencional con capas de construcción HDI en ambos lados.
La estructura se puede desglosar de la siguiente manera:
- El primer “2”: Se añaden dos capas de refuerzo a la cara superior del núcleo. Estas capas suelen utilizar microvías perforadas con láser, geometrías de pistas más finas y admiten una mayor densidad de enrutamiento para la distribución de componentes y la salida de señales.
- “N” (El Núcleo): Una subpila multicapa convencional, donde N representa el número de capas centrales. N suele ser un número par (como 4, 6 u 8) y se fabrica mediante perforación mecánica y vías con orificios pasantes metalizados.
- La Segunda “2”: Se agregaron dos capas de acumulación adicionales al lado inferior del núcleo, aprovechando nuevamente las microvías y las características finas para aumentar aún más la flexibilidad de enrutamiento.
En conjunto, esta configuración ofrece muchos de los beneficios de densidad y rendimiento asociados con los diseños HDI, sin comprometerse completamente con una pila HDI completa más compleja.
¿Qué hace que una pila 2+N+2 sea única?
Una de las características distintivas de un apilamiento de 2+N+2 es la forma en que se fabrica y cómo se distribuye la densidad de enrutamiento en la placa.
La laminación secuencial es un diferenciador clave. A diferencia de las placas de circuito impreso multicapa estándar, que normalmente se laminan en un solo ciclo de prensado, una placa 2+N+2 se construye en etapas. El núcleo se fabrica primero como una placa multicapa convencional, incluyendo taladrado mecánico, galvanizado, laminación y pruebas eléctricas. Una vez completado el núcleo, se añaden las capas de construcción superior e inferior a través de ciclos de laminación adicionales, con perforación con láser utilizada para formar microvías entre cada etapa.
Otra distinción importante es dónde se utilizan las microvías. En un diseño 2+N+2, Las microvías se limitan a las capas de construcción., típicamente como vías ciegas conectando las capas exteriores al núcleo. Esto permite un denso fanout de BGA y geometrías finas cerca de la superficie, mientras que el núcleo continúa dependiendo de vías estándar con terminales pasantes en placa para una interconexión de capas más profunda.

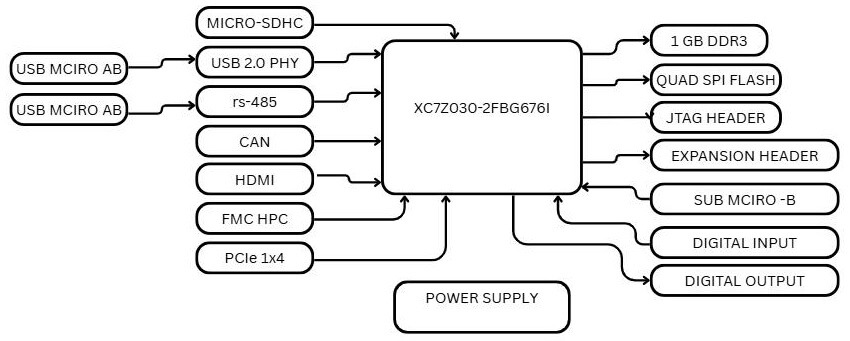

Tal placa requiere:
- Salida densa para escapar de cientos de pines BGA a un paso de 1.0 mm
- Enrutamiento de impedancia controlada para señales de alta velocidad que operan a varios gigahertz, incluyendo relojes DDR, carriles PCIe (2.5–5 Gbps) e interfaces Ethernet
- Distribución de energía robusta para minimizar el ruido en regiones de señales mixtas compartidas por los dominios PS y PL.
Más simple Pila de 4 capas tropezaría rápidamente con problemas de fanout y congestión de enrutamiento bajo estas restricciones. Por el contrario, un configuración 2+8+2 proporciona la densidad de enrutamiento y el rendimiento eléctrico necesarios:sin el costo y la complejidad adicionales de una pila HDI completa.

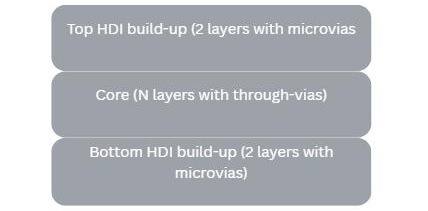

Ejemplo típico de apilamiento (2+8+2)

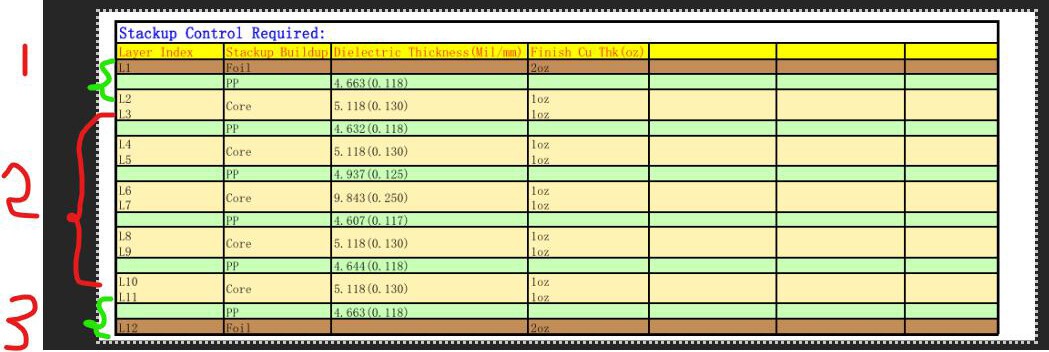

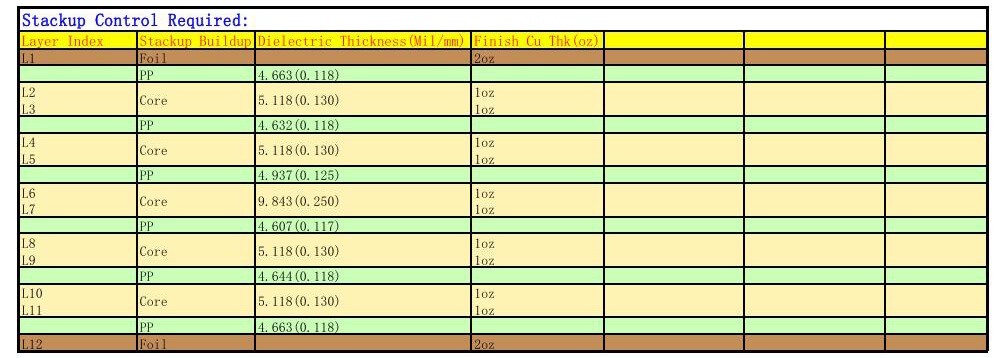

En este apilamiento 2+8+2—con capas superiores de acumulación (L1-L2), a pila principal (N3-N10), y capas de acumulación inferior (L11-L12)—la asignación de capas está diseñada para equilibrar la integridad de la señal, la entrega de energía y el control de EMI.
Construcción principal de HDI (L1–L2)
- Componentes y Señales Principales

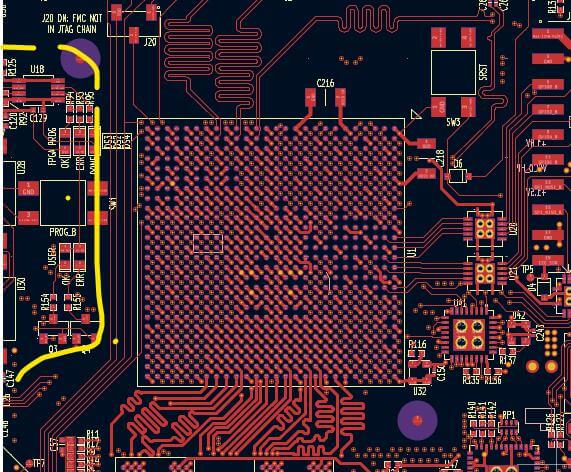

Pastillas para BGAs y conectores, junto con enrutamiento a baja velocidad como LEDs y señales de control. El grosor del cobre suele ser de 1 oz, utilizándose cobre más grueso solo cuando la durabilidad mecánica o los requisitos de corriente lo justifican.

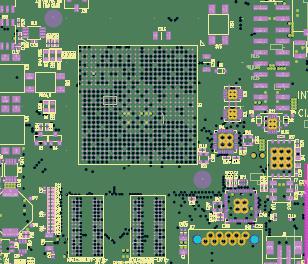

- L2: Plano de Tierra Sólido
Proporciona un plano de referencia continuo para las señales L1 y soporta microvías ciegas utilizadas para el fan-out de BGA.
Núcleo de pila (N3-N10)
- Capa de Señal Interna
Enrutamiento de alta velocidad de una sola terminación y diferencial, como las líneas de dirección y control DDR (con una impedancia típica de ~50 Ω de una sola terminación, dependiendo del apilado).
- Plano de tierra
Plano de referencia dedicado para L3 para mantener la impedancia controlada y rutas de retorno limpias.
- L5: Plano de alimentación de +3.3 V
Suministra carriles de E/S y periféricos con baja resistencia de CC.
- L6: Plano de Tierra (Núcleo Central)
Una capa central más gruesa (aproximadamente 0,25 mm) que mejora la rigidez de la placa y proporciona trayectorias de retorno de baja inductancia en todo el apilamiento.
- L7: Plano de Tierra
Referencia adicional y blindaje para ayudar a suprimir las EMI y reducir la impedancia del plano.
- Capa de Señal Interna
Enrutamiento de alta velocidad adicional para interfaces densas que no se pueden acomodar completamente en L3.
- La L9 describe el plano de tierra.
Sirve como referencia para L8 y mejora aún más el aislamiento entre las capas de señal.
- L10: Señal interna y alimentación de bajo voltaje

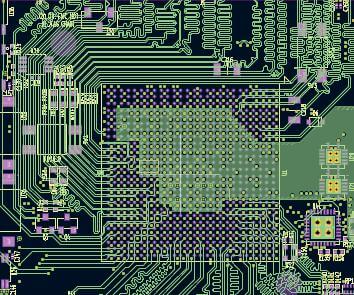

Capa de uso mixto que soporta enrutamiento adicional de alta velocidad y un plano de potencia de 1.0 V para las líneas de lógica principal.
Construcción HDI Inferior (L11–L12)

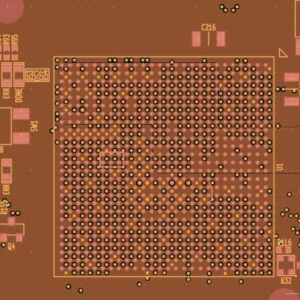

- Plano de Tierra
Actúa como plano de referencia para L12 y soporta microvías del lado inferior.
- L12: Señal y Componentes Inferiores

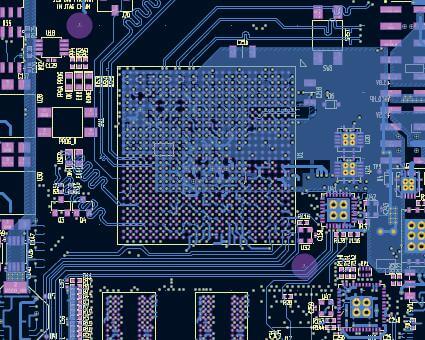

Colocación de componentes secundarios y enrutamiento de señales, típicamente usado para conexiones de baja velocidad o con restricciones de espacio.
Estrategia de enrutamiento
Aquí es donde los stacks 2+N+2 realmente brillan. El enrutamiento en estos diseños HDI no se trata simplemente de agregar más capas, representa un cambio estratégico en cómo se gestiona la densidad, la integridad de la señal y la fabricabilidad.
En comparación con las placas tradicionales de 2 o 4 capas (o incluso diseños multicapa básicos), donde los vías de paso dominan y restringen las fugas BGA, una estructura 2+N+2 aprovecha microvías y características finas para habilitar el enrutamiento segmentado y con propósito, sin congestión.

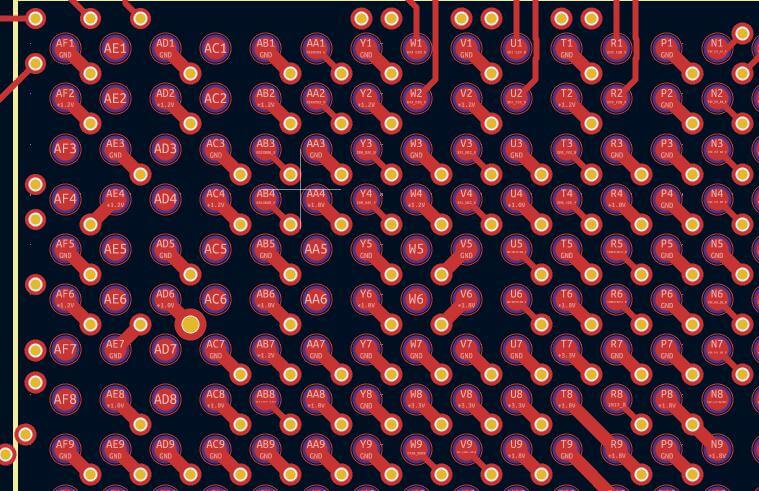

El enrutamiento de escape va primero (BGAs)

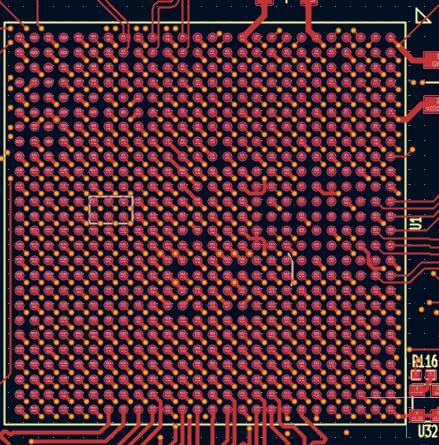

La dispersión de BGA es casi siempre la cuello de botella de enrutamiento principal, así que debería abordarse primero.
En este diseño, filas de balones exteriores escapar directamente en L1 o L12, mientras que las filas internas usan microvías ciegas a la transición a L2/L3 o L10/L11, evitando vías que atraviesan toda la placa. Esto “estrategia de ”escapar temprano" despeja espacio valioso debajo de la BGA para condensadores de desacoplo, a diferencia de los diseños estándar donde los través densos obligarían a un mayor espaciado y a bucles de corriente más largos.

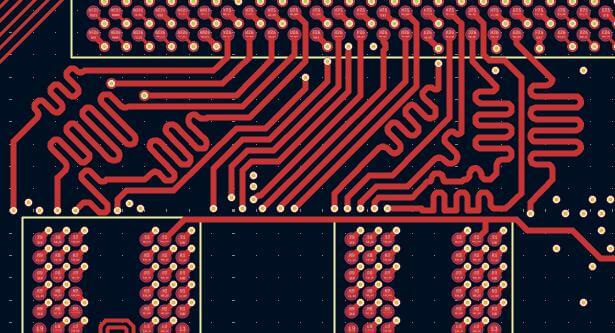

Utilice las capas externas de HDI para:
- Ventilación BGA:
Las capas de acumulación superior e inferior (L1–L2 y L11–L15) están optimizadas para esta función. Las microvías permiten desvíos ajustados con pistas finas (por ejemplo, 4–6 mil geometrías, dependiendo de los límites de fabricación), lo que permite que las señales de los I/O de Zynq o los conectores FMC se distribuyan radialmente sin solaparse.
- Caminos Cortos y de Alta Velocidad:

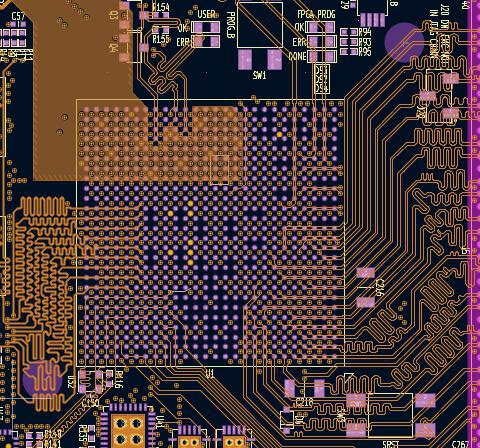

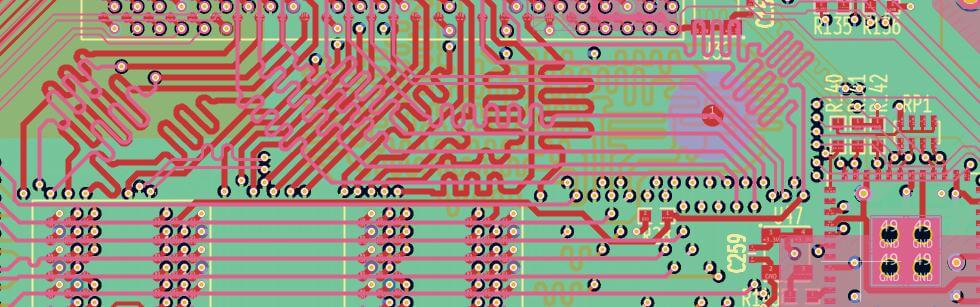

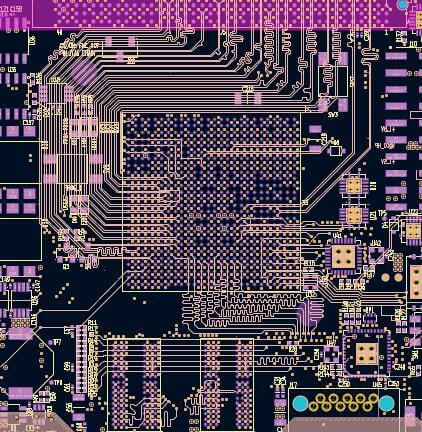

Interfaces críticas: tales como Pares diferenciales PCIe o relojes DDR—beneficiarse de ser enrutado cerca de la superficie. En esta placa, interfaces como USB o PCIe pueden enrutarse en L1 o L3, referido a Suelo L2, minimizando desajustes de longitud y permitiendo un control impedancia de microcinta o stripline típicamente 85–100 Ω, dependiendo de la interfaz).
Usar las capas del núcleo interno para:

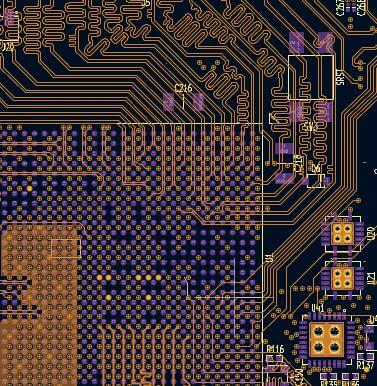

- Enrutamiento de Larga Distancia:
Las capas centrales (L3-L10) manejar conexiones entre placas, como Bancos PL de FMC a Zynq o trazas Ethernet. Enrutamiento de stripline en estas capas (por ejemplo, L5 hace referencia a L4/L6proporciona un mejor blindaje y reduce las interferencias electromagnéticas (EMI) en comparación con las rutas superficiales largas.
- Distribución de Energía

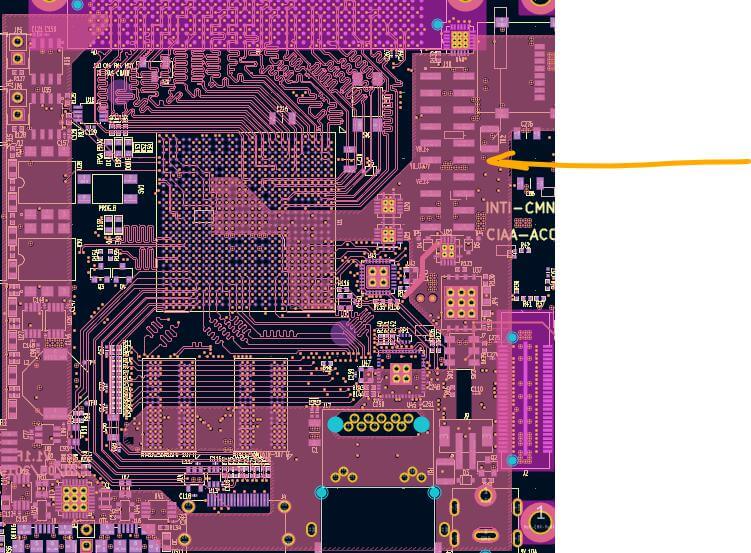

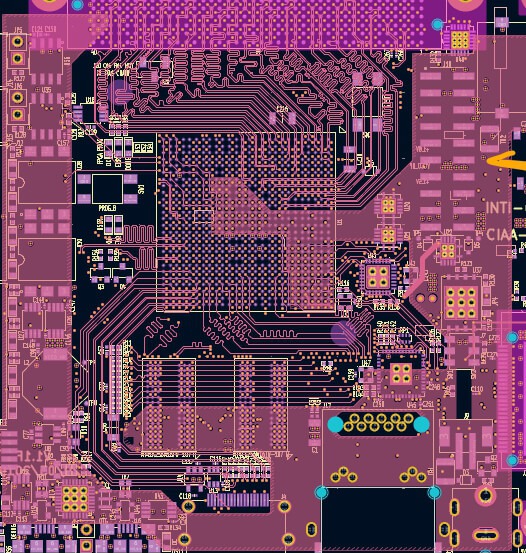

Planos de potencia y tierra activados L4, L6, L7 y L9 distribuye los rieles principales (tales como Núcleo de +1.0 V y E/S de +3.3 V) con baja impedancia. La vía densa, mediante costura, soporta alta demanda de corriente, del orden de varios amplificadores—evitando los problemas de caída de voltaje y ruido comunes en diseños de bajo recuento de capas.
Dogbone vs. Microvia Fanout
Fanout se refiere a cómo se enrutan las señales saliendo de Almohadillas BGA a pistas y vías. En las placas multicapa tradicionales, las opciones de "fanout" suelen limitarse a vías pasantes y pistas relativamente anchas. Sin embargo, una pila de 2+N+2 permite estrategias de fanout más flexibles y eficientes en cuanto a espacio.

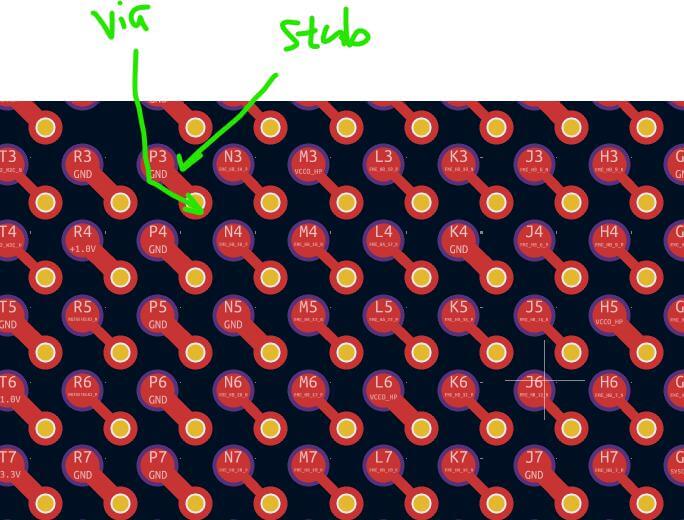

Ventilador de hueso de perro es una técnica híbrida donde una traza de ruptura corta, el “hueso”, conecta la almohadilla BGA a una almohadilla de vía cercana. Desde allí, un microvía ciega o vía a través transfiere la señal a una capa interna.

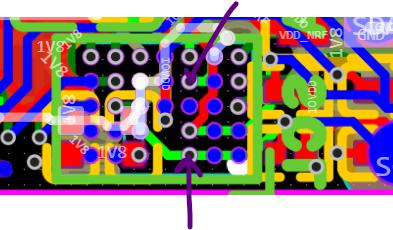

En abanico de microvías directas (Vía en Pad), a microvía rellena y tapada se perfora directamente en la almohadilla BGA. Esto permite que la señal transicione a otra capa inmediatamente, sin consumir espacio de enrutamiento en la superficie. Este método es especialmente efectivo para BGAs de paso fino (típicamente por debajo de 0,5 mm), tales como los SoC avanzados, donde el enrutamiento de ventilador de hueso de perro tradicional se quedaría rápidamente sin espacio.
Diseño para la Fabricación (DFM)
El Diseño para la Fabricación (DFM) asegura que tu pila elegida 2+N+2 se alinea con las capacidades reales de tu fabricador de PCB. Ignorar las consideraciones de DFM puede llevar a problemas de fiabilidad de microvías, mala calidad de la metalización y fallos latentes, especialmente bajo ciclos térmicos en aplicaciones industriales o de larga duración.
Antes de finalizar un diseño 2+N+2, es fundamental confirmar los siguientes parámetros con su socio de fabricación:
- Tamaño Mínimo de Microvía:
Esto incluye el diámetro del taladro láser (típicamente 0.10–0.15 mm, o 4–6 mil) y la relación de aspecto (profundidad a diámetro). Para un plateado de cobre confiable, generalmente se recomienda una relación de aspecto de < 0.75:1 para evitar vacíos y la formación de barriles débiles.
- Número máximo de laminaciones secuenciales:
Muchos fabricantes limitan las construcciones HDI a 3-4 ciclos de laminación totales para controlar la deformación y la precisión del registro capa a capa. Exceder este rango a menudo requiere procesos premium y aumenta significativamente el costo.
- Estrategia permitida de apilamiento de microvías (apiladas vs. escalonadas):
Las microvías apiladas —donde las vías están alineadas directamente— ofrecen mayor densidad pero pueden convertirse en riesgos de fiabilidad cuando se apilan más de 2 o 3 capas debido al estrés mecánico concentrado.
Las microvías escalonadas, típicamente desplazadas entre 0,075 y 0,10 mm, distribuyen el estrés de manera más uniforme y generalmente proporcionan una mejor confiabilidad a largo plazo.
También es importante reconocer que el HDI no es barato. Una placa 2+N+2 puede costar aproximadamente de 2 a 5 veces más que una PCB multicapa básica, impulsada por ciclos de laminación adicionales, perforación láser y controles de proceso más estrictos.
Consideraciones finales
Hemos analizado los fundamentos de las estructuras 2+N+2: desde por qué las placas tradicionales se quedan cortas hasta qué es lo que realmente define una verdadera estructura 2+N+2. Como habéis podido ver, este enfoque no consiste simplemente en “añadir más capas”, sino en tomar decisiones de diseño deliberadas para gestionar la densidad, la integridad de la señal y la facilidad de fabricación.
Normas clave que hay que recordar:
- Escapa siempre primero los BGA, utilizando microvías —ya sean dogbone o via-in-pad—para evitar bloqueos de enrutamiento más adelante.
- Aprovecha las capas HDI exteriores para la distribución y rutas rápidas cortas, y reserva las capas centrales interiores para rutas largas y planos sólidos.
- Involucre a su fabricante de PCB desde temprano para confirmar los límites de las microvías, las reglas de apilamiento y las capacidades de características finas.
- Simula la impedancia y el comportamiento de la PDN, no te fíes de suposiciones.
- Priorice la simetría y DFM para minimizar el alabeo, la pérdida de rendimiento y los riesgos de fiabilidad a largo plazo.
En última instancia, diseñar placas de circuito impreso 2+N+2 se trata menos del número de capas y más de controlar la geometría, las rutas de corriente y las realidades de fabricación.
Si está listo para convertir un diseño 2+N+2 en hardware, PCBCool trabaja con los ingenieros para validar las pilas, las estrategias de microvía y las restricciones DFM antes de que comience la fabricación. Al alinear la intención del diseño con la capacidad de fabricación real, ayudamos a garantizar que los diseños HDI avanzados se fabriquen de manera confiable desde la primera vez, sin costos o iteraciones innecesarias.
Preguntas frecuentes (PF)
A: BGAs de alta densidad, interfaces de alta velocidad (DDR, PCIe, USB) y placas de señal mixta donde la congestión de enrutamiento o el control de impedancia son críticos. Los módulos IoT, los SoC industriales y las placas de evaluación de FPGA son casos de uso comunes.
A: Considera el número de capas, la densidad de microvías, el presupuesto y la capacidad de fabricación. 2+N+2 ofrece distribución de alta densidad en las capas exteriores sin el costo y la complejidad del HDI completo, lo que lo hace ideal para diseños de densidad moderada.
R: Sí, pero típicamente se requiere un microvía directo (vía en pad). El dogbone fanout podría no proporcionar suficiente espacio para pads y pistas.
Las preocupaciones principales son la fiabilidad de las microvías, el desajuste de la laminación secuencial, los vacíos en el plateado del cobre y la deformación. La consulta de DFM con su fábrica es crítica.
A: Utilice las capas interiores para los planos de alimentación principales y las capas exteriores para el enrutamiento de alimentación localizado. La costura de vías garantiza baja impedancia y soporta requisitos de alta corriente.
Sí, las pilas de capas asimétricas pueden causar deformaciones. Se recomienda la simetría a través del plano medio para una estabilidad mecánica y un comportamiento térmico predecible.

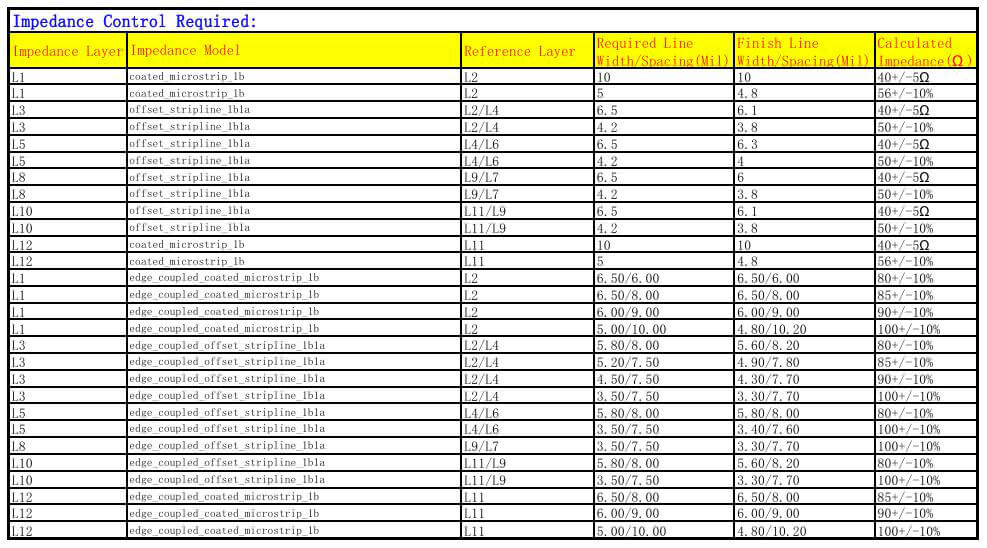

Simule la impedancia de traza utilizando geometrías controladas de microbanda/línea de tira y mantenga una estrecha unión a los planos de referencia para una impedancia característica consistente.
Absolutamente. Se pueden separar las señales analógicas y digitales en capas internas, con planos de tierra que proporcionan blindaje, mientras que las capas externas se encargan de la distribución de señales y el enrutamiento digital de alta velocidad.
R: Sí, pero con límites. Los vías apilados maximizan la densidad pero aumentan el riesgo de delaminación más allá de 2-3 capas. Los vías escalonados distribuyen el estrés y mejoran la confiabilidad.
A: Utilice herramientas de simulación de PCB para la integridad de la señal, el análisis de la red de distribución de energía (PDN) y el comportamiento térmico.
Típicamente de 4 a 6 milésimas para las pistas de expansión, dependiendo de las capacidades del fabricante. Se recomiendan pistas más anchas para la alimentación y estrechas para la escape de señales de alta densidad.
A: La reelaboración es factible en las capas exteriores, pero las microvías en los pads pueden complicar la soldadura.
A: El pick-and-place es similar a las multicapas estándar, pero el escape BGA, la densidad de microvías y la pila de planos pueden requerir perfiles y inspección de soldadura precisos.
Absolutamente. Muchos servicios de prototipado rápido ofrecer 2+N+2 para validar diseños complejos antes de pasar a la producción HDI a gran escala.
