Estudio de caso de PCB de placa de cómputo ADAS HDI de 6 capas
PS Electronics fabricó una placa HDI de seis capas para un dispositivo informático ADAS de código abierto, en la que se integró un BGA Qualcomm Snapdragon 845 mediante microvías perforadas con láser y estructuras «via-in-pad» sobre FR4 de alta Tg con acabado ENIG. La tirada piloto de 1.000 unidades alcanzó un rendimiento del 98,51 % según el TP3T, bajo un protocolo de inspección de cuatro métodos (AOI, rayos X, prueba eléctrica, sonda volante), y el programa ha pasado a una producción mensual constante de 2.500 placas.
Ahora, veamos el proyecto y cómo PS Electronics ayudó al cliente a resolver los problemas de fabricación.
Antecedentes del proyecto
Perfil del cliente
Una empresa de software de conducción autónoma de código abierto, fundada en 2016 en EE. UU. Su plataforma de asistencia al conductor es compatible con cientos de modelos de vehículos en todo el mundo: visión basada puramente en cámaras, sin LiDAR ni radar. La empresa desarrolla tanto la pila de software como el hardware informático montado en el parabrisas que la ejecuta.
- Tres cámaras de grado automotriz — dos orientadas hacia adelante (gran angular + estrecha), una cámara infrarroja para monitoreo del conductor
- SoC Qualcomm Snapdragon 845 — Kryo 385 de ocho núcleos a 2.8 GHz, GPU Adreno 630, Motor de IA de 3ª generación para predicción de trayectorias en tiempo real
- GPS/IMU, módem LTE, Bluetooth 5.0, expansión USB-C
- Samsung SSD (250 GB) para registro de datos local
El dispositivo se monta directamente en el parabrisas. Las temperaturas de la cabina bajo el sol directo alcanzan regularmente los 85 °C y suben más. Los usuarios en climas cálidos han documentado estrangulamiento térmico y degradación del hardware por el calor sostenido.
Especificaciones del proyecto
Aquí está la información de la consulta de PCB que el cliente nos envió:
| Artículo | Detalle |
|---|---|
| Producto | Placa de computación HDI de 6 capas para dispositivo de asistencia de conducción de código abierto |
| SoC | Qualcomm Snapdragon 845, 12.4 mm × 12.4 mm BGA |
| Material | FR4 de alto Tg (IPC-4101/126), acabado ENIG (IPC-4552B) |
| Volumen Mensual | 2,500 tablones |
| Restricción clave | Fabricación de HDI a volumen medio con fiabilidad térmica automotriz |
Donde el Proyecto Se Volvió Difícil
El taladrado láser era obligatorio
El Snapdragon 845 se encuentra en un encapsulado BGA moldeado embebido de 12.4 mm × 12.4 mm. A este paso, el enrutamiento de hueso de perro en la capa superficial es geométricamente imposible — no hay suficiente espacio entre los pads para escapar las señales utilizando vías perforadas convencionales.
Eso requiere una construcción de alta densidad: microvías perforadas con láser (agujero acabado ≤150 μm, según IPC-2226), vía en pad chapada (VIPPO) para dirigir las señales directamente desde los pads BGA a las capas internas, y laminación secuencial para construir capas de microvías sobre el núcleo.
Sin taladrado láser UV/CO2, el taponamiento por vacío para el VIPPO, ni la laminación secuencial en entorno controlado que requiere, esta placa no se fabrica.
Reto de Costos de Volumen Medio
Demasiado grande para prototipos de casas de rápida rotación. Los costos por unidad en precios de prototipo hacen que 2500 unidades no sean financieramente viables. Los talleres de prototipos carecen de la adquisición de materiales en volumen para mantener los costos de laminado HDI razonables.
Demasiado pequeño para la atención de EMS de Nivel 1. Los principales fabricantes de contratos optimizan para tiradas de más de 50.000 unidades. Un programa HDI de 2.500 unidades genera penalizaciones de MOQ, se prioriza mal durante las temporadas altas y sufre de largos plazos de entrega.
Demasiado complejo para fábricas de PCB convencionales. Las instalaciones multicapa estándar no disponen de equipos de perforación láser o laminación secuencial. Enviar este trabajo a una fábrica sin las capacidades correspondientes puede resultar en subprocesos externalizados, responsabilidad dividida y problemas de rendimiento.
Cómo PS Electronics Manejó el Proyecto
Fabricación HDI

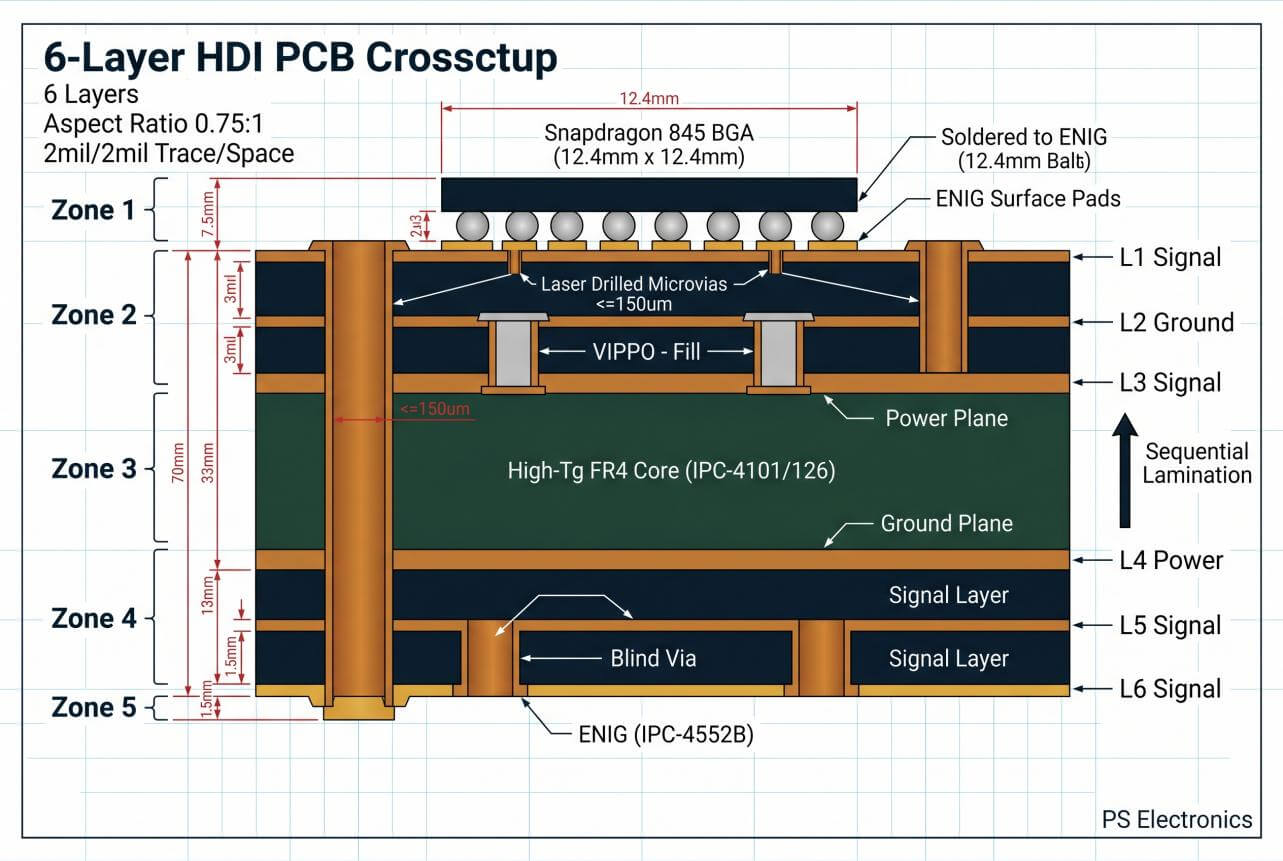

El stackup de 6 capas utiliza laminado FR4 de alta Tg (IPC-4101/126, Tg 170–200 °C) con acabado superficial ENIG según IPC-4552B. Las microvías se perforan con láser a un diámetro de ≤150 μm con una relación de aspecto mantenida en 0.75:1 — más estricta que el máximo de 1:1 de IPC-2226 — para garantizar una deposición uniforme de cobre durante la electrodeposición. Las estructuras de vía en pad permiten que las señales BGA escapen directamente a las capas de ruteo internas.
PS Electronics fabrica PCBs rígidas de 1 a 40 capas con línea y espacio de 2 mil/2 mil (50 μm). El enrutamiento de escape del Snapdragon 845 se encuentra dentro de la capacidad de producción estándar, no en el límite de lo que la fábrica puede hacer.
Revisión de DFM
El equipo de ingeniería realizó una revisión de manufacturabilidad antes de cotizar. El paquete Gerber pasó limpio — el diseño del cliente estaba listo para HDI desde el principio. La confirmación DFM cubrió la geometría de las almohadillas BGA, la colocación de microvías en relación con las zonas térmicas, el balance de cobre en las capas y la utilización del panel.
Ruta de Piloto a Producción
El programa siguió una rampa escalonada: piloto de 1,000 unidades para validación de procesos, luego precios escalonados en 5K / 10K / 15K. Una startup de 30 personas no quiere comprometer seis cifras de gasto de producción antes de ver los datos de rendimiento. Este modelo les proporciona esos datos primero.

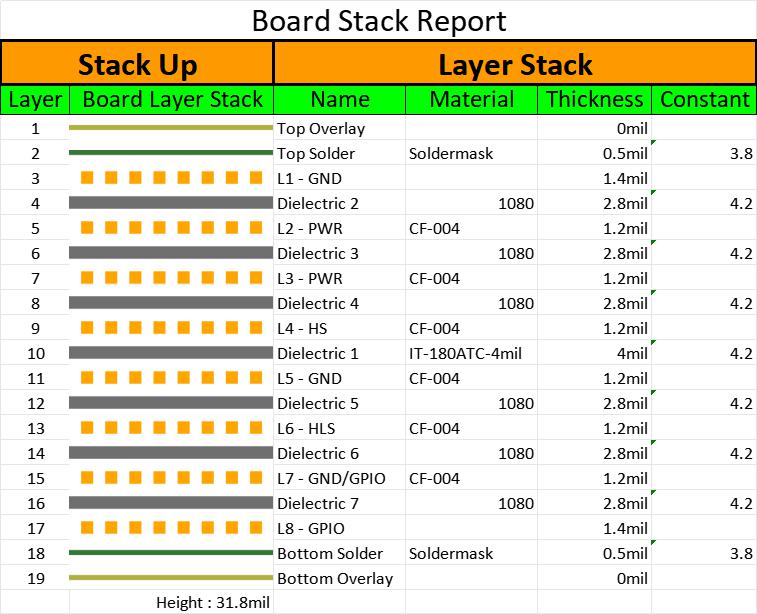

Decisiones de materiales y apilamiento
Tres decisiones sobre materiales son importantes aquí, cada una ligada a las realidades de una placa que vive en el parabrisas de un coche.
ENIG para Co-planariedad de BGA

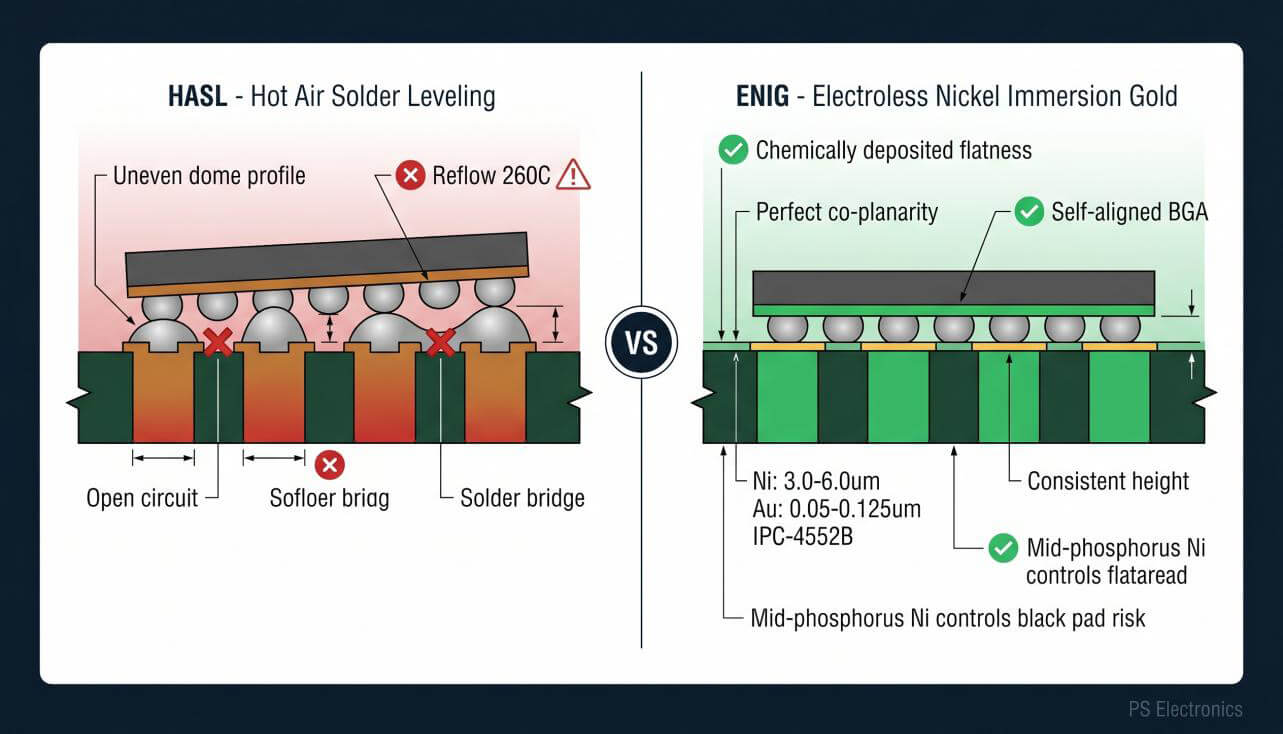

HASL deja depósitos de soldadura en forma de cúpula. Coloque un BGA rígido de 12.4 mm sobre almohadillas HASL irregulares y obtendrá circuitos abiertos y puentes durante la soldadura. ENIG le proporciona planitud depositada químicamente.
Pero el ENIG tiene su propio modo de falla: el síndrome de la almohadilla negra. La química agresiva del baño de oro sobrecorroe la barrera de níquel, dejando una capa quebradiza rica en fósforo debajo que se fractura invisiblemente bajo ciclos térmicos. La IPC-4552B controla esto: níquel de 3.0–6.0 μm, oro de 0.05–0.125 μm, contenido de fósforo medio estrictamente controlado.
El FR4 de Tg Alto Mantiene las Microvías Activas

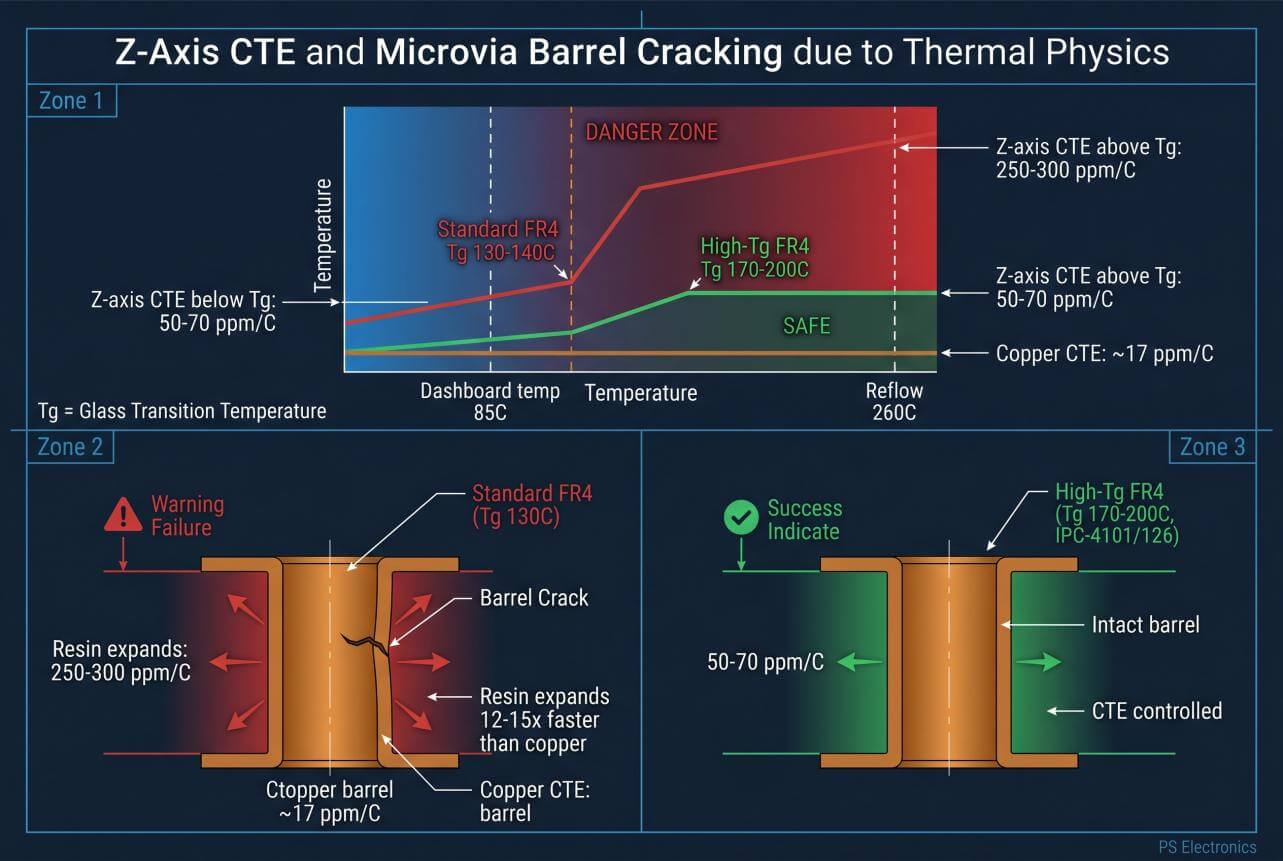

A continuación se presentan los datos físicos. Por debajo de Tg, el FR4 tiene un CTE en el eje Z de 50–70 ppm/°C. Por encima de Tg, esa cifra salta a 250–300 ppm/°C. Los barriles de vía de cobre se expanden a ~17 ppm/°C.
Así, cuando una placa FR4 estándar (Tg 130–140 °C) alcanza los 260 °C durante la soldadura sin plomo, o permanece a 85 °C en un tablero de un automóvil en Texas durante años, la resina se expande verticalmente 12–15 veces más rápido que el barril de cobre. El barril se agrieta. El laminado de alta Tg (Tg 170–200 °C, según IPC-4101/126) eleva ese umbral de falla muy por encima de las temperaturas de operación y soldadura.
VIPPO Desbloquea el Enrutamiento
El BGA Snapdragon 845 empaqueta cientos de pines en un espacio de 12,4 mm × 12,4 mm. VIPPO coloca microvías directamente dentro de las almohadillas BGA, rellenas de epoxi, planificadas y recubiertas. Las señales caen inmediatamente a las capas internas, evitando la congestión de la superficie que de otro modo obligaría al diseño a optar por 8 o más capas o una placa más grande.
Resultados de la prueba piloto
La primera etapa fue un piloto de 1.000 unidades:
| Métrica | Resultado |
|---|---|
| Entregado | 1,060 tablones |
| Rendimiento de primera pasada | 98.5% |
| Métodos de inspección | AOI + Rayos X + prueba eléctrica + sonda voladora |
| Entrega | 3 semanas desde la confirmación del pedido |
| Aceptación del cliente | Calidad de apariencia aprobada; pruebas funcionales internas en curso |

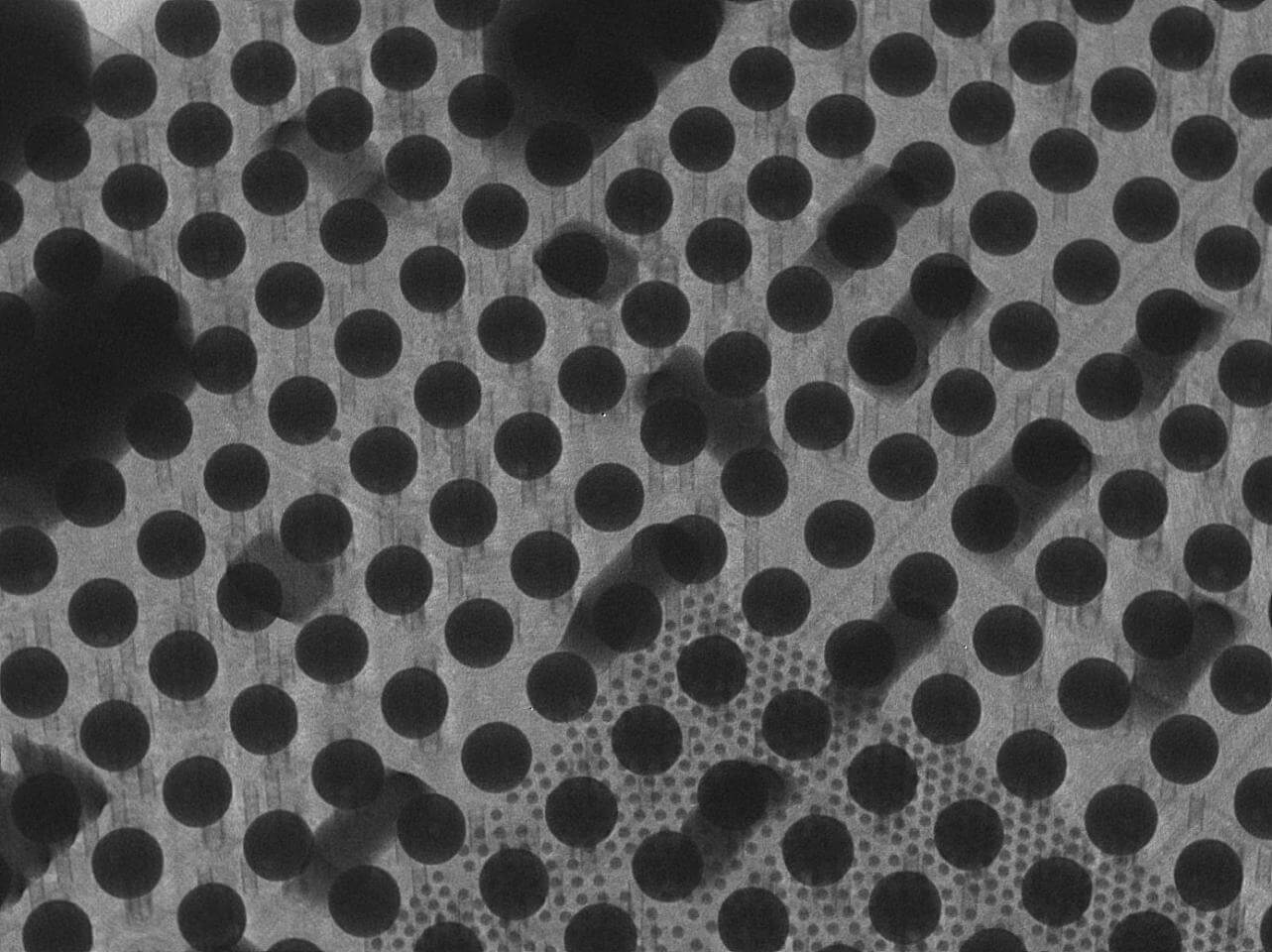

El Rayo X es innegociable en las placas BGA. No se pueden ver las juntas de soldadura debajo de un paquete BGA — los vacíos, cortocircuitos y defectos de cabeza sobre almohada son invisibles a la inspección óptica. Y la sonda volante valida la conectividad de la red sin un accesorio de prueba personalizado — a 2,500 unidades/mes, no se puede justificar el coste de las herramientas de montaje que tiene sentido a partir de 50,000+.

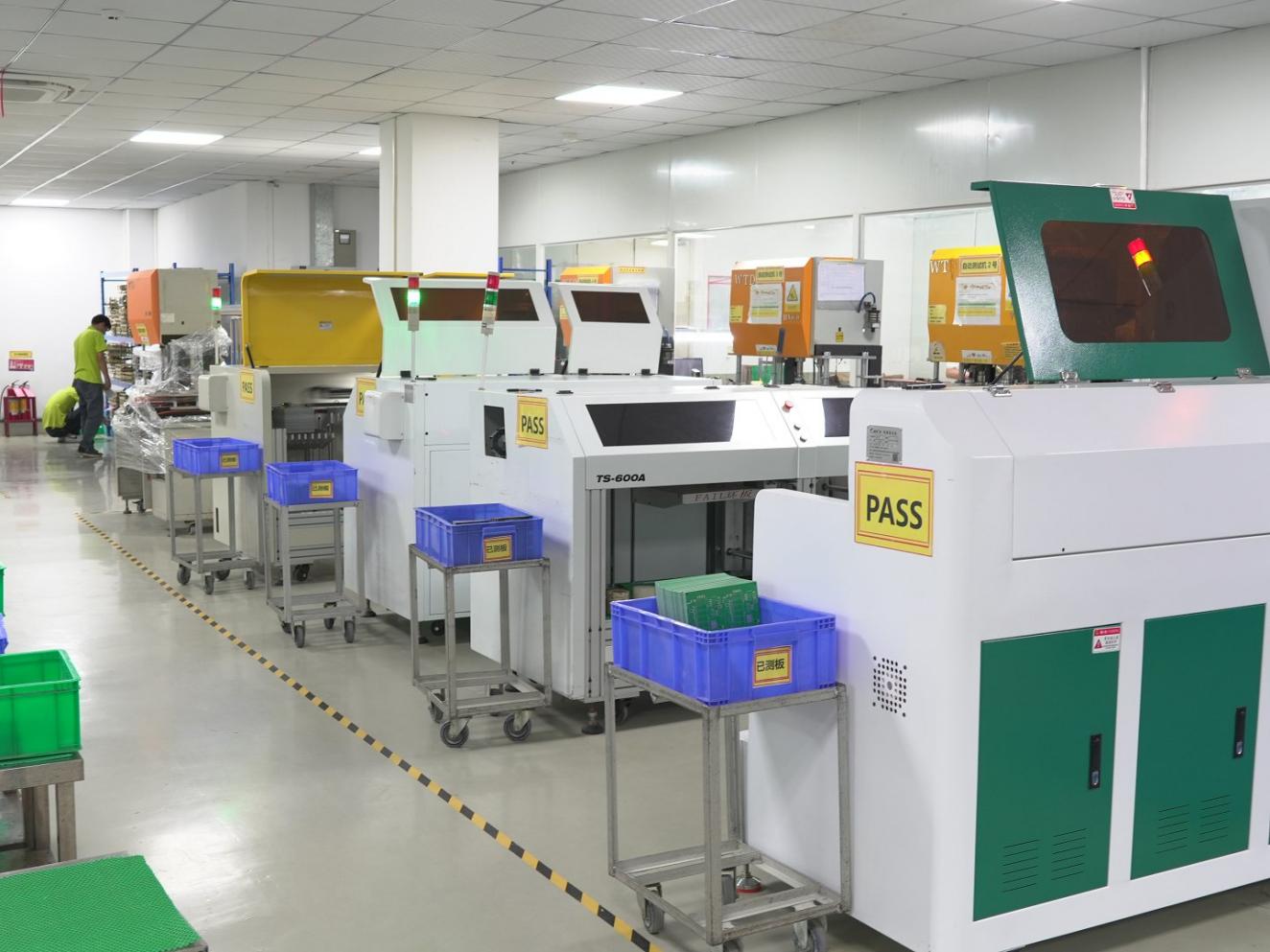

Inspección y Control de Calidad
Nada sale de la línea sin pasar por tres compuertas, y en las placas HDI, cada compuerta tiene dientes.
- Control de Calidad Entrante: El laminado de alta Tg se certifica la Tg ≥170 °C antes de tocar la prensa. El espesor de níquel/oro ENIG se verifica según IPC-4552B. Se comprueba la resistencia al pelado de la lámina de cobre. Si el material no cumple las especificaciones, no entra en la línea.
- Control de Calidad en Proceso: Profundidad y diámetro de la perforación láser, registro de laminación secuencial, integridad de relleno VIPPO, uniformidad del recubrimiento: todo monitoreado en tiempo real. Una desviación activa una retención automática del lote.
- Control de Calidad de Salida: AOI 100%, rayos X en cada posición BGA, prueba eléctrica, prueba de continuidad de la red con sonda móvil. Sin muestreo. Todas las placas se someten a los cuatro métodos de prueba.
En el caso de un dispositivo instalado en un vehículo en movimiento, un solo fallo sobre el terreno cuesta más que un año de inspecciones 100%. El cálculo no es complicado.
Consideraciones finales
La prueba piloto validó toda la cadena de producción: adquisición de laminados HDI, laminado secuencial, perforación por láser, recubrimiento ENIG e inspección en cuatro etapas. Se obtuvo un rendimiento en la primera pasada del 98,51 % en 1 000 placas. El cliente dio su visto bueno a la calidad estética. El programa pasó a una producción de 2 500 unidades al mes.
La rampa escenificada — primero el piloto, luego la fijación de precios — permitió a una startup de 30 personas ver datos de rendimiento reales antes de comprometer capital de producción. Y el rendimiento de PS Electronics significa que la ejecución mensual de 2.500 nunca compite por tiempo de línea durante la temporada alta.
Para desafiar Proyectos de PCB HDI así, PCBCool sirve como la marca digital en línea de PS Electronics, ayudando a los clientes a acceder a revisiones de ingeniería, fabricación certificada y soporte de producción multisede para una producción estable.
Preguntas frecuentes
Cuando el BGA principal, la memoria o la interfaz de alta densidad no se pueden enrutar limpiamente con orificios pasantes convencionales. Si el enrutamiento de escape comienza a forzar capas adicionales, un tamaño de placa más grande o una geometría de traza arriesgada, se debe revisar HDI desde el principio.
El mayor riesgo no es construir la primera placa. Es mantener el proceso estable después de la ejecución piloto, especialmente cuando la perforación láser, el VIPPO, el plateado ENIG y la inspección BGA afectan el rendimiento.
Para las placas HDI, el precio depende en gran medida de la pila de capas, la estructura de microvías, el acabado superficial, la utilización del panel y los requisitos de inspección. Una cotización sin revisión DFM puede pasar por alto los riesgos reales de fabricación.
La geometría de las pistas BGA, el enrutamiento de escape, la ubicación de los microvías, el relleno de vía en pad, el espacio libre de la máscara de soldadura, el equilibrio de cobre y la estrategia de inspección por rayos X deben revisarse antes de la producción.
La prueba piloto confirmó si toda la cadena de fabricación podía soportar el diseño, no solo si se podía fabricar una muestra. Le dio al cliente datos reales de rendimiento y entrega antes de comprometerse con la producción mensual.
El rendimiento en el primer pase muestra cuán estable es el proceso antes de la reprocesamiento o corrección. Para las placas HDI con uniones BGA ocultas y estructuras de microvías, es uno de los indicadores más útiles antes de escalar la producción.
Este volumen es a menudo demasiado grande para la fijación de precios de prototipos pero demasiado pequeño para la prioridad de EMS de Nivel 1. El proveedor adecuado necesita capacidad de proceso HDI y suficiente flexibilidad de producción para soportar ensamblajes de volumen medio.
La vía en pad se vuelve necesaria cuando no hay suficiente espacio de enrutamiento en la superficie para escapar de las señales del campo de pads BGA. En esta situación, VIPPO es parte de la estrategia de enrutamiento fabricable, no solo una preferencia de diseño.
