Guía de Campo para Identificar Componentes SMD Desconocidos en Placas de Circuito Impreso
En 2024, fui llamado para solucionar problemas de un controlador de riego averiado en Nakuru, una ciudad de Kenia. La placa no tenía esquemático ni etiquetas, y un circuito integrado de 6 pines carbonizado con solo “K17” visible. El técnico local ya lo había reemplazado por una pieza “similar”, y terminó fritando el microcontrolador.
Esto no es raro. En todo el este de África, muchas reparaciones de campo involucran componentes desconocidos o mal identificados—no porque los ingenieros carezcan de habilidad, sino porque las piezas SMD modernas a menudo omiten los números de pieza completos, usan códigos crípticos o son falsificaciones directas.
No puedes arreglar lo que no puedes identificar o entender.
Esta guía ofrece un protocolo de identificación sistemático—no solo “resistencia = franjas”, sino cómo decodificar:
- Códigos SOT-23 de 3 letras sin hoja de datos
- Componentes quemados sin marcas
- Circuitos integrados falsificados con logotipos intercambiados
- Pasivos sin marca en paquetes 0201
Sin conjeturas. Solo técnicas forenses que funcionan en talleres polvorientos, laboratorios húmedos y bajo la presión de los plazos.
Jerarquía de Identificación
Nunca empieces con un multímetro, empieza con contexto:
- Tipo de Paquete → Reduce las posibilidades a unas 10–50 funciones
- Posición en la tabla → Revela el rol probable (p. ej., cerca del USB = protección ESD)
- Marcas Incluso los códigos parciales a menudo se pueden emparejar
- Topología de circuito Los componentes adyacentes insinúan la función
- Síntoma de falla¿Cortocircuito? ¿Abierto? ¿Daño térmico?
Victoria Real
Se identificó un chip de 5 pines “misterioso” cerca de un riel de 24 V como un amplificador de detección de corriente (TI INA180), no como un regulador de voltaje, porque estaba ubicado entre una resistencia shunt y un ADC.
Decodificación de sistemas de marcado SMD (Las 5 familias de códigos)

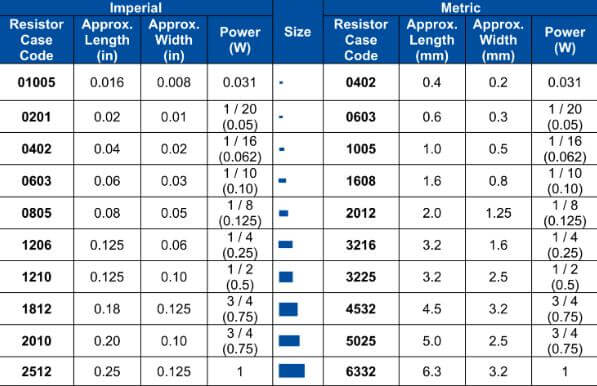

1. Resistencias SMD (0201 a 2512)
- Código de 3 dígitos Primero dos = valor, tercero = multiplicador (por ejemplo, 103 = 10 × 10³ = 10 kΩ)
- Código de 4 dígitos (tolerancia 1%): 4701 = 470 × 10¹ = 4.7 kΩ
- “R” para Decimal: R47 = 0.47 Ω, 4R7 = 4.7 Ω
Precaución:
Las resistencias quemadas cambian de valor. Siempre desuelda una pata antes de medir.
2. Condensadores SMD (en su mayoría sin marcar)
Los condensadores cerámicos 95% no tienen marcas. Su identificación se basa en:
- Tamaño del paquete: 0402 ≈ 0.01–1 µF; 1206 ≈ 1–100 µF
- Color: Marrón ≈ X7R; Gris ≈ C0G/NP0 (típico, no absoluto)
- Ubicación:
- Cerca de IC VCC → desacoplo (0.1 µF típico)
- En la ruta de alimentación → volcado (10–100 µF)
Consejo profesional:
Usa un medidor LCR a la frecuencia de operación; la capacitancia puede disminuir bajo un alto voltaje de polarización.

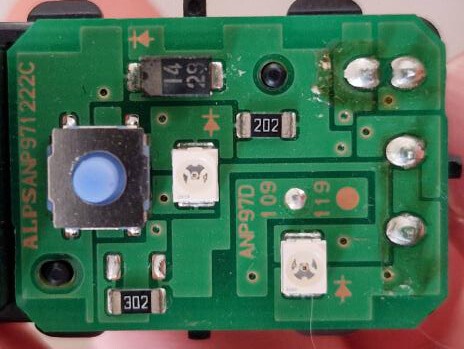

3. Diodos SMD y Zener
- Marcado Banda de cátodo + código (por ejemplo, M7 = 1N4007, BZ = BZV55-C3V3)
- SOD-323/SOD-523 A menudo solo un punto de color o una letra
- Diodos TVS/ESD: CM12, SRV05: busque la colocación simétrica en las líneas de datos.
Señales de falla:
Diodo en cortocircuito = Ω bajos en ambas direcciones; Abierto = Ω infinitos
4. Transistores y MOSFETs (SOT-23, SOT-223)
Aquí es donde los ingenieros suelen quedarse atascados. Un SOT-23 de 3 pines marcado como 1A podría ser:
- BC847 (NPN)
- PMBT3904 (NPN)
- DMG2307 (MOSFET de canal P)
Protocolo de Resolución:
- Comprobar pinout
- B-C-E = bipolar
- G-D-S = MOSFET
- Medición en circuito:
- Bipolar: caída B-E de ~0.6 V
- MOSFET: Caída de diodo D-S, G = abierto
- Usar el Código SMD:
- Referencia cruzada con Buscador de Códigos SMD (base de datos sin conexión)
Crítico
Muchos MOSFET utilizan códigos específicos del fabricante; por ejemplo, K17 corresponde a AO3401A de Alpha & Omega.
5. Circuitos Integrados (SOIC, TSSOP, QFN)
- Número de pieza completo: Mejor caso (p. ej., LM358DR)

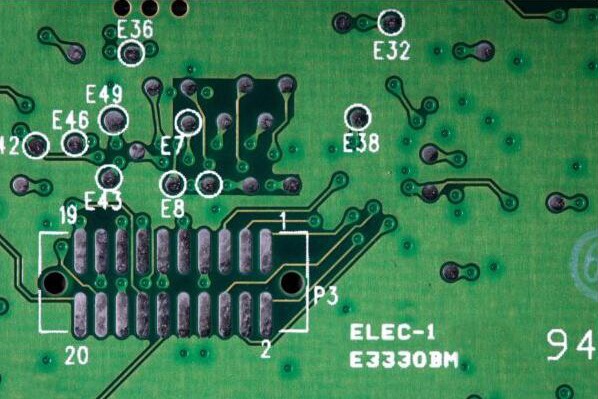

- Código de Marca Superior: 2–5 caracteres + código de fecha (por ejemplo, L358 + 2412)
- Sin Marcas: Lo más común en los QFN: usa rayos X o decapsulación (no bricolaje)
Método Pro:
- Buscar “marcado [código] sitio:alldatasheet.com”
- O usa la búsqueda de marcas de SMD de Octopart (se recomienda la caché sin conexión)
Estudio de caso:
K17 en SOT-23-6 de 6 pines → AO3401A P-MOSFET, confirmado por prueba de umbral de puerta
Identificación de componentes SMD quemados
Resistencias / Condensadores
- Resistencia Carbonizado o ennegrecido; el valor puede aumentar; siempre medir fuera del circuito.
- Condensador Abultado, agrietado o ventilado → sustituir siempre (se aplica principalmente a tipos electrolíticos o de tantalio).
Circuitos Integrados / Transistores
- Nota de Paquete y Conteo de Pines
- Verificar Circuito Alrededor
- Si cerca hay un motor → probable H-bridge o MOSFET
- Si cerca de VCC → probablemente regulador o supervisor
- Ruta de Alimentación: Identificar pines de entrada y salida → deducir función
- Asumir especificaciones de peor caso: Reemplazar con mayor voltaje/corriente nominal
Hack de campo:
Utiliza una cámara térmica (o un termómetro IR) en una placa encendida y en buen estado; los puntos calientes revelan los reguladores y los drivers.
Cómo identificar componentes falsificados
En 2025, una auditoría interna estimó que 221 de las placas de desarrollo de bajo coste de Nairobi contenían circuitos integrados falsificados o reetiquetados (JKUAT). Señales de alerta:
| Señal | Parte Real | Pieza falsa |
|---|---|---|
| Marcado de profundidad | Grabado con láser (liso) | Impreso con tinta (se corre con IPA) |
| Acabado del pin | Estño mate | Brillante (a menudo con plomo) |
| Código de fecha | Producción de partidos | Fecha futura (por ejemplo, “2548” en 2025) |
| Alineación de paquetes | Líneas de molde precisas | Logotipo torcido, marcas descentradas |
Pruebas
- Trazador de Curvas: Los MOSFET falsos muestran una avería suave
- Medidor LCR Los condensadores falsificados tienen una capacitancia incorrecta o un ESR alto
Pro Insight:
Compre solo a distribuidores autorizados (Mouser, Digi-Key, LCSC) —nunca a AliExpress para piezas críticas.
Para proyectos comerciales, usar servicio profesional de abastecimiento de componentes como la adquisición de componentes de PCBCool puede reducir aún más el riesgo al tiempo que aprovecha la compra al por mayor para disminuir los costos generales.
Anomalías de empaque que engañan a los ingenieros

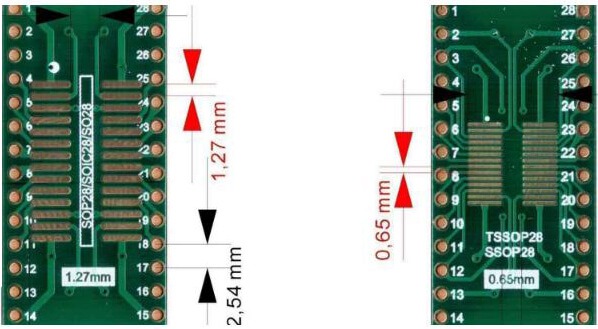

“SOIC-8” no siempre es SOIC-8
- Microchip Usa el sufijo NS = SOIC estrecho (150 mil)
- TI Usa D = SOIC estándar (300 mil)
Precaución:
Mismo tamaño, diferente ancho -> no cabrá en el enchufe
Capacitores 0805 vs. 0806
- Visualmente idénticos, pero el 0806 tiene una clasificación de voltaje más alta
- El cambio puede causar fallas de campo
QFN con pad expuesto
- Debe soldarse al plano de GND
- Si se deja flotando → descontrol térmico
Consejo profesional:
Siempre revisa el dibujo mecánico en la hoja de datos, no solo la asignación de pines.
Protocolo de Identificación de Campo en 5 Pasos
- Captura Toma una foto y anota el paquete, los pines, las marcas y la ubicación
- Aislar Desolder if possible — o usar la prueba de diodo en circuito
- Contextualizar: Determina a qué está conectado: ¿alimentación? ¿señal? ¿tierra?
- Referencia cruzada: Base de datos de códigos SMD sin conexión y topología de circuitos
- Verificar Reemplace con una pieza defectuosa conocida; pruebe la función, no solo la resistencia
Regla de Oro:
Si no estás seguro, no conectes la placa a la corriente. Un MOSFET mal identificado puede estropear un procesador $200.
Consideraciones finales
Identificar componentes no se trata de memorizar códigos, se trata de pensar como una falla. Cada marca, cada huella, cada marca de quemadura cuenta una historia de estrés de voltaje, sobrecarga térmica o riesgo en la cadena de suministro.
Los mejores ingenieros de campo no solo leen las etiquetas, interrogan la placa, cuestionan las suposiciones y verifican antes de actuar.
Porque en hardware, una suposición incorrecta no solo desperdicia tiempo, sino que destruye evidencia, quema componentes y erosiona la confianza. Sepa lo que está reemplazando. O no lo reemplace en absoluto.
Cuando usted trabaja con PCBCool, no tienes que adivinar. Nuestro abastecimiento experto, componentes verificados y Soporte para ensamblaje de PCBA asegúrate de que cada pieza sea genuina, tenga la clasificación adecuada y esté lista para tu proyecto, de modo que puedas concentrarte en el diseño y la resolución de problemas sin arriesgar placas quemadas o prototipos fallidos.
Preguntas frecuentes (PF)
A: Busca marcas inconsistentes, acabados de pines inusuales, logotipos torcidos o códigos de fecha que no coincidan.
Normalmente no — las resistencias quemadas pueden derivarse o abrirse.
A: Verifique el tamaño del paquete, el código de color, la ubicación en el circuito y mida con un medidor LCR a la frecuencia de operación.vallis torquent elit accumsan eu est pulvinar pretium congue a vestibulum suspendisse scelerisque condimentum parturient quam.Aliquet faucibus condimentum amet nam a nascetur suspendisse habitant a mollis senectus suscipit a vestibulum primis molestie parturient aptent nisi aenean.A scelerisque quam consectetur condimentum risus lobortis cum dignissim mi fusce primis rhoncus a rhoncus bibendum parturient condimentum odio a justo a et mollis pulvinar venenatis metus sodales elementum.Parturient ullamcorper natoque mi sagittis a nibh nisi a suspendisse a.
Micriscopio digital, medidor LCR, multímetro, trazador de curvas, cámara térmica y base de datos de códigos de SMD sin conexión.
Extremadamente. Las conexiones de alimentación, tierra o rutas de señal a menudo revelan la función de un componente más rápido que las marcas.
Sí. Se necesitan el diagrama de pines, las pruebas de caída de voltaje en circuito y la referencia cruzada de código para diferenciar.
A: Sigue el protocolo de identificación de campo de 5 pasos: capturar, aislar, contextualizar, cotejar, verificar. Nunca enciendas la placa si no estás seguro.
Suelen ser precisos, pero algunos MOSFETs o circuitos integrados utilizan códigos específicos del fabricante y las falsificaciones pueden copiarlos. Vuelve a comprobar con las hojas de datos o los libros de códigos.
Mide la capacitancia con un medidor LCR a la frecuencia de operación, y verifica la clasificación de voltaje por el tamaño del encapsulado y el contexto de la ubicación.
A: No. Entender las familias de código, los tipos de paquetes y el contexto funcional es más efectivo que memorizar.
A: Son útiles. En una placa energizada, los puntos calientes revelan reguladores, controladores o piezas defectuosas, pero no te fíes solo de ellos.
