Tutorial de Diseño de Apilamiento 1+N+1 para Placas de Circuito Impreso HDI
En los productos electrónicos modernos, los dispositivos son cada vez más pequeños, potentes y rápidos. Al mismo tiempo, la densidad de ruteo de PCB continúa aumentando: más componentes, BGAs más densos y rutas de señal complejas de alta velocidad. Para muchas aplicaciones de gama alta, las estructuras de PCB multicapa tradicionales son ya no es la solución más eficiente.
Para abordar estos cuellos de botella, PCBs HDI (Interconexión de Alta Densidad) han surgido. La idea central de HDI es lograr una mayor densidad de enrutamiento y un mejor rendimiento eléctrico en un espacio limitado mediante el uso de ancho y espaciado de pista más pequeños, microvías/vías ciegas más pequeñas y conexiones intercapa más ajustadas.
Entre las diversas estructuras del IDH, 1+N+1 es uno de los más comunes y también uno de los más fáciles de dominar para los ingenieros. Organiza la PCB como un capa superior + núcleo multicapa + capa inferior, y utiliza laminación secuencial para fabricar de manera confiable microvías y vías enterradas.
Si aún no te familiarizas con él, empecemos a aprender sobre él ahora.
¿Qué significa 1+N+1?
La notación 1 + N + 1 es una de las formas más comunes (y más frecuentemente mal interpretadas) de describir una pila de construcción HDI. Se refiere a la estructura de montaje y secuencia de fabricación, no solo el número final de capas de cobre.
- 1 = Una capa de construcción (laminación secuencial + microvías) en la cara superior
- N = El núcleo central (generalmente una sección multicapa convencional con vías pasantes o vías enterradas; en muchos casos prácticos tiene un número par de capas para simetría, pero esto no es obligatorio)
- 1 = Una capa de acumulación (laminado secuencial + microvías) en el lado inferior

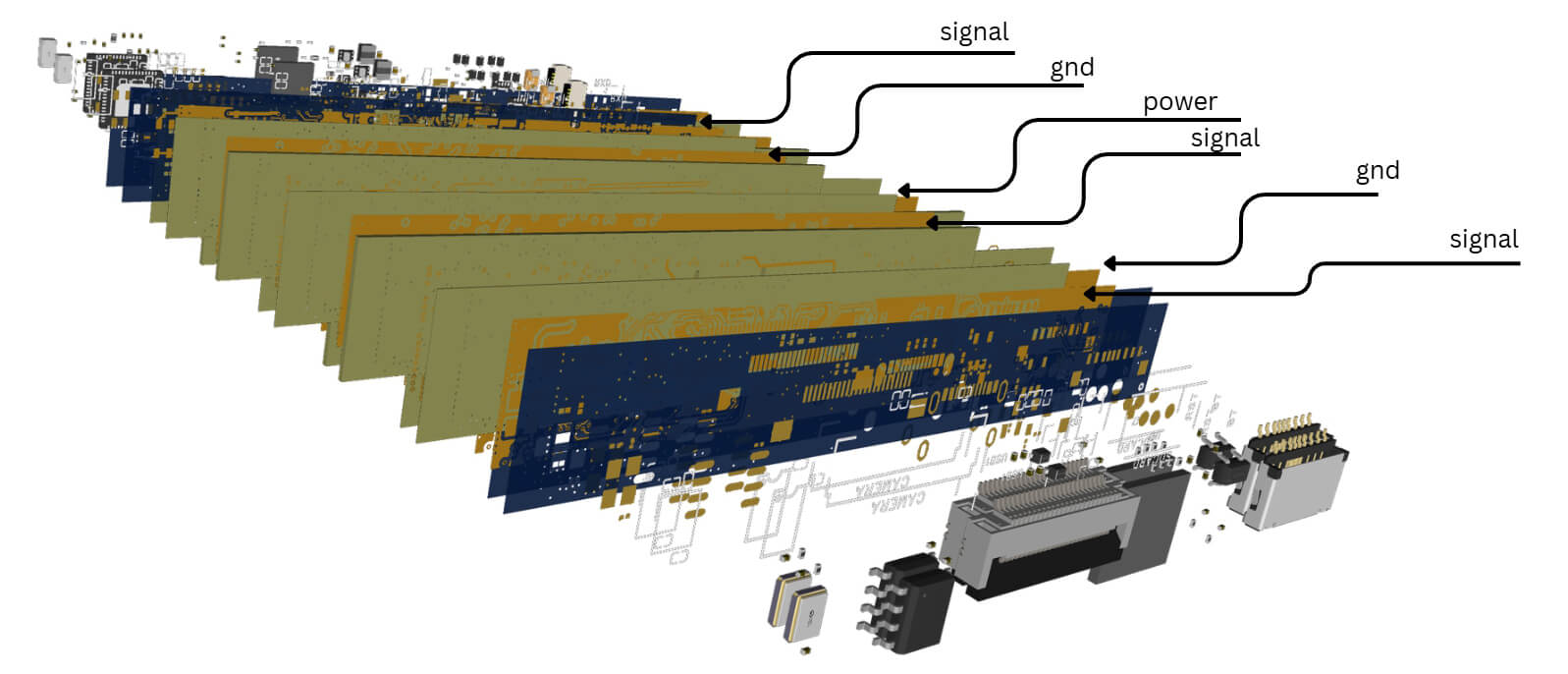

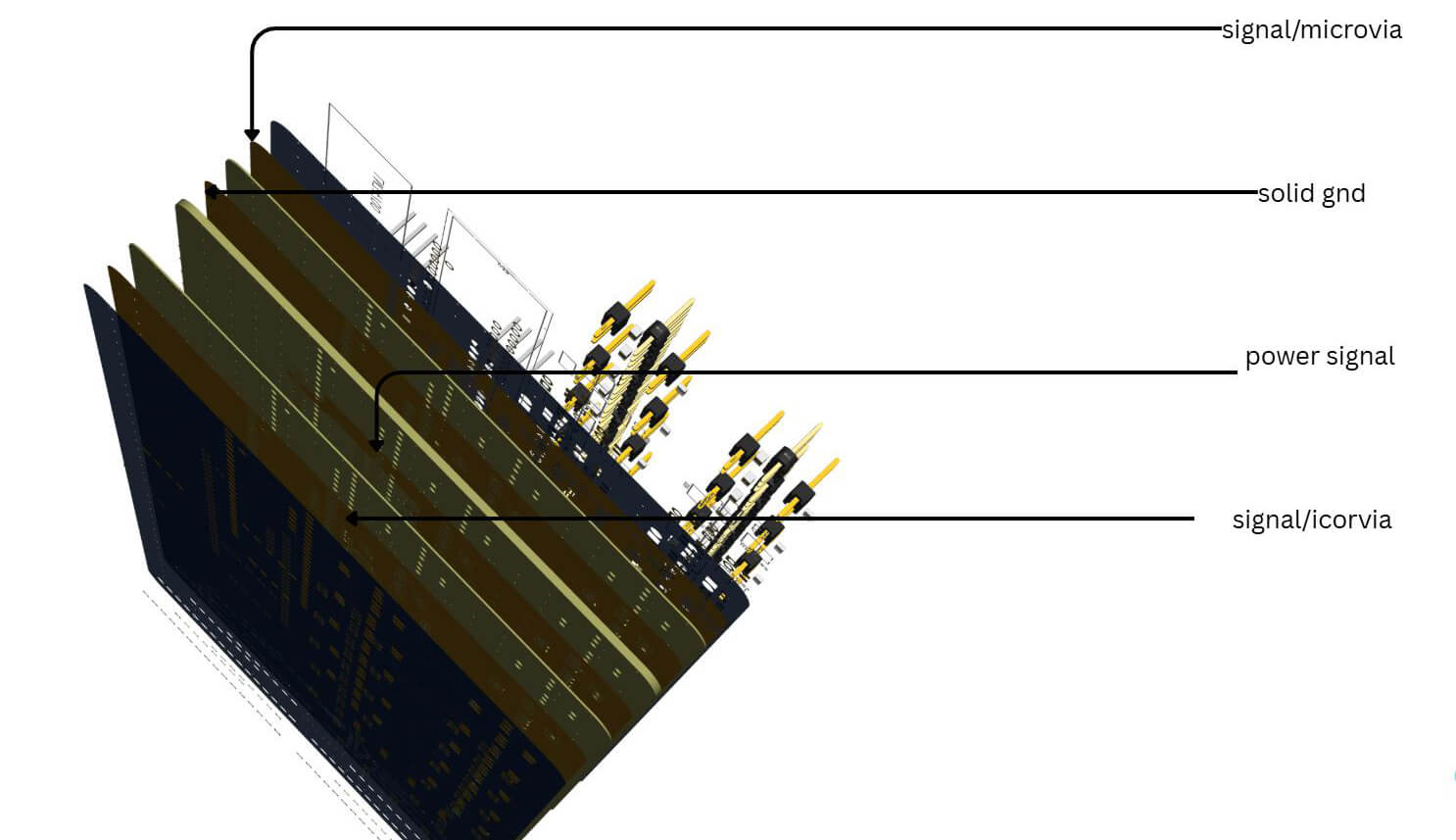

Los apilamientos típicos incluyen los 1+2+1 y el 1+4+1:
¿Por qué los diseñadores utilizan la estructura 1 + N + 1?
Habilita Microvías Perforadas con Láser
Lo exterior “Capas ”+1" soportar microvías perforadas con láser (típicamente 0,08–0,15 mm de diámetro) que conectan las capas exteriores con la siguiente capa interior o el núcleo, según el diseño. Estas pequeñas vías liberan espacio en la superficie para una densa Distribución de pines BGA y enrutamiento de paso fino, lo que es extremadamente difícil con vías estándar de orificio pasante en placas multicapa convencionales.
Mejora de la integridad de la señal
Las microvías son mucho más cortas que las vías pasantes, lo que reduce drásticamente la longitud de las colas de las vías y la inductancia/capacitancia parásita asociada. Esto es especialmente beneficioso para señales de alta velocidad (PCIe, USB 3.x, DDR4/5, MIPI, etc.), donde las colas largas pueden causar severas reflexiones y degradación de la señal.
Más delgado y ligero
Porque las microvías reducen la necesidad de agujeros pasantes largos y permiten un apilamiento de capas más flexible, 1 + N + 1 tablas pueden ser más delgadas que las multicapas convencionales de densidad equivalente. Esto es crucial para teléfonos inteligentes, dispositivos vestibles, tabletas y otros dispositivos con espacio limitado.
Estructura Multicapa vs 1+N+1
| Aspecto | Placa de Circuito Impreso Multicapa Estándar | HDI con estructura 1+N+1 |
|---|---|---|
| Proceso de laminación | Normalmente un ciclo de laminación único | Laminación secuencial (al menos 2 ciclos) |
| Vía tipos | Principalmente vías de paso a través | Microvías (láser) + vías pasantes (se pueden usar vías ciegas según el diseño) |
| Tamaño de vía | Típicamente ≥ 0.2–0.3 mm, dependiendo de la capacidad de fabricación | Microvías ~0.08–0.15 mm |
| Capacidad de línea/espacio | 4/4–5/5 mil típico | 3/3 mil o más fino en capas exteriores |
| Densidad exterior | Normal | Alto (para BGAs de paso fino, enrutamiento denso) |
| Costo | Bajar | Más alto (pero puede reducir el número total de capas necesarias) |

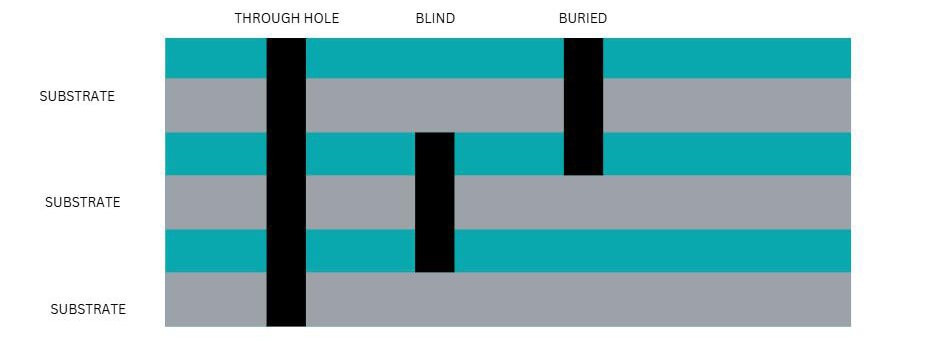

Via en PCB 1+N+1
En 1 + N + 1 HDI PCBs, Las vías son los héroes anónimos que permiten un enrutamiento denso, la integridad de la señal y factores de forma compactos. Sin tecnología de vías avanzada, te quedarías atascado con orificios pasantes voluminosos que consumen un valioso espacio.
Microvías son vías pequeñas y poco profundas (típicamente de 0.08–0.15 mm de diámetro) que conectan solo capas adyacentes en las secciones de construcción. Son lo que diferencia al HDI de las capas múltiples estándar.
Perforado con Láser
A diferencia de la perforación mecánica, las microvías se crean utilizando Láseres de CO₂ o UV para precisión y daño mínimo. Esto permite la formación precisa de agujeros en dieléctricos delgados y es esencial para diseños de paso fino.
Vías enterradas
Estas vías son completamente internas al núcleoN capas), conectando capas internas sin alcanzar las superficies exteriores (por ejemplo, L3 → L4 en una pila de 1+4+1). Se taladran y platean antes de añadir las capas exteriores. Los vias enterrados mejoran la densidad de enrutamiento de las capas internas pero no pueden usarse para conexiones de superficie; están “enterrados” durante la laminación final. A menudo se utilizan para la distribución de potencia o transiciones de señal en el núcleo sin saturar las capas exteriores.
Vías pasantes (PTH)
El tipo de vía clásico: perforada a través de toda la placa (L1 a L(N+2)) y metalizada para conductividad. En 1 + N + 1, se utilizan con moderación para conexiones globales como la unión de alimentación/tierra o donde las microvías no son suficientes. Son más grandes (típicamente ≥ 0.2–0.3 mm) y pueden crear stubs en diseños de alta velocidad, por lo que a menudo se requiere el taladrado posterior para señales críticas. Sin embargo, siguen siendo fiables y rentables para rutas no críticas.

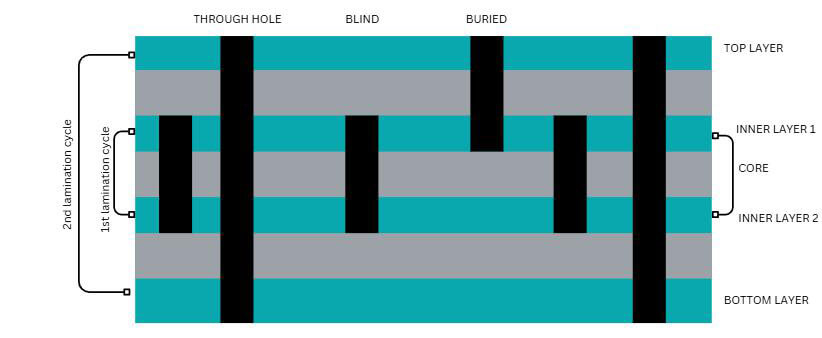

Proceso de Laminación Secuencial
La laminación secuencial es un proceso de fabricación donde una PCB se construye en etapas, en lugar de completarse de una vez.
En lugar de presionar todas las capas de cobre juntas en un solo ciclo de laminación, el proceso se divide en múltiples pasos:
- El núcleo (N capas) se lamina primero
- Se añaden capas de acumulación adicionales de una en una a cada lado
- Después de cada acumulación, se perforan y se recubren las microvías, y luego comienza el siguiente ciclo de laminación.
Este enfoque por etapas permite la creación de microvías y estructuras HDI fiables.
Ventajas Eléctricas de la Laminación Secuencial

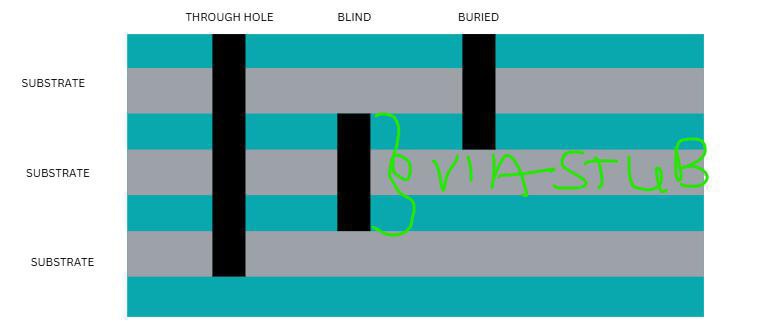

Tramos cortos de vía
En multicapas convencionales, los vías pasantes crean largas extensiones sin usar que introducen discontinuidades de impedancia y reflexiones, lo que provoca oscilaciones y cierre de ojos a altas velocidades. La laminación secuencial permite microvías ciegas que se detienen exactamente donde se necesitan (por ejemplo, L1 a L2 solamente), eliminando o acortando drásticamente los borradores.
Transiciones de impedancia más limpias
Las microvías perforadas con láser tienen barriles más pequeños y mayor precisión de perforación, lo que resulta en transiciones de impedancia más controladas cuando las señales se mueven entre capas.
Menor pérdida de inserción
Las vías más cortas y un grosor general de placa más delgado pueden reducir las pérdidas dieléctricas y conductoras a altas frecuencias. La construcción secuencial también le permite elegir materiales dieléctricos por sección, lo que permite una mejor optimización para una atenuación mínima.
Errores comunes en el diseño de apilamiento de PCB 1+N+1
Tratando las microvías como vías normales
El mayor error de novato (y de no tan novato) es asumiendo que las microvías se comportan exactamente igual que las vías pasantes.
Microvías son ciego, corto y limitado a capas adyacentes — no puedes enrutar una señal a través de cuatro capas usando una microvia única.
También tienen estrictos límites de relación de aspecto (generalmente ≤ 1:1), así que las conexiones más profundas suelen requerir apilar o escalonar.
Los diseñadores a menudo colocan ventiladores largos o asumir que las microvías pueden conectarse directamente a las capas del núcleo profundo sin vías intermedias. lo cual no es posible.
Colocar aviones donde los láseres no pueden perforar
La perforación láser para microvías requiere acceso claro.
No puedes perforar un plano de cobre sólido en la capa de núcleo si está directamente debajo de la almohadilla de vía (o peor, si el avión bloquea la trayectoria del láser).

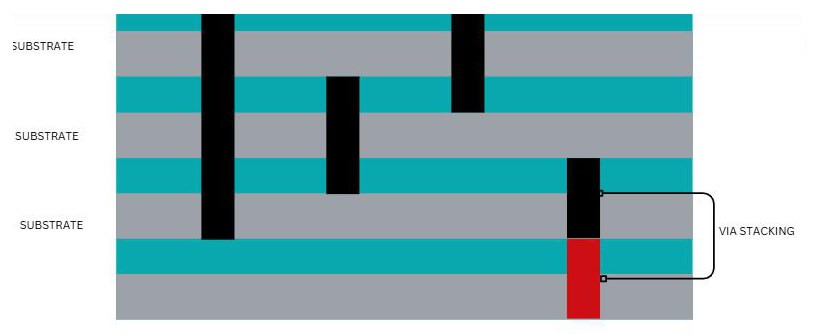

Sobrecarga de microvías
Apilar (alinear múltiples microvías directamente unas sobre otras) puede parecer bueno para la densidad, pero se convierte en un riesgo de fiabilidad cuando se exagera.
Ignorando las reglas específicas de la fábrica
Cada fabricante de PCB tiene capacidades ligeramente diferentes para laminación secuencial, incluyendo:
- Diámetro y profundidad máximos de microvía
- Niveles de apilamiento permitidos
- Espesor dieléctrico mínimo
- Requisitos de relleno de vía
- Tolerancias de registro para pasos secuenciales
Consideraciones finales
1 + N + 1 no es solo otra notación de apilamiento — se ha convertido en la industria solución de referencia para la mayoría de los modernos productos electrónicos de alta densidad, alta velocidad y compactos que no justifican el costo y la complejidad adicionales de la HDI de cualquier capa completa o 2 + N + 2 diseños.
Cuando se ejecuta correctamente — con Implicación temprana de la fábrica, realista a través de reglas, colocación adecuada del avión y una estrategia disciplinada a través de — 1 + N + 1 ofrece beneficios reales y medibles:
- BGA de paso fino para la salida hasta un paso de 0.35-0.5 mm
- Integridad de señal mult gigabit con diagramas de ojo limpios
- Tableros delgados, livianos y confiables
- Costo de fabricación razonable con un rendimiento sólido
Sin embargo, cuando se hace mal, el resultado es predecible: reintentos, fallos en campo, clientes frustrados y presupuestos que misteriosamente se duplican.
Así que la próxima vez que empieces un nuevo diseño, detente y pregúntate:
- ¿Realmente necesito más de 1 + N + 1?
- ¿He hablado con mi instalador antes de terminar la colocación?
- ¿Estoy tratando las microvías con el respeto que merecen —potentes, pero exigentes?
Si está buscando un socio de fabricación que entienda la laminación secuencial, las restricciones de HDI y las compensaciones de rendimiento del mundo real, PCBCool trabaja en estrecha colaboración con los diseñadores desde las primeras decisiones de apilamiento hasta la producción en volumen.
Ahora tienes el conocimiento.
Ve a construir algo increíble.
Preguntas frecuentes (PF)
A: No siempre. Para diseños de baja velocidad o baja densidad, aumentar el número de capas puede ser más barato y sencillo.
Cuando su diseño involucra BGAs de paso fino, interfaces de alta velocidad o restricciones de área de placa ajustadas.
SÍ. Los diseñadores deben tener en cuenta los límites de extensión de microvías, las reglas de vía en pad, las restricciones de anillo anular y el control de impedancia capa por capa.
A: El uso excesivo de microvías, apilamiento de microvías sin verificar los límites de fiabilidad, ignorar el balance de cobre y asumir que todas las vías pueden conectar directamente al núcleo.
No requerido, pero comúnmente utilizado para BGAs de paso fino. Cuando se usa, el relleno de vías y la planarización son críticos para evitar defectos de soldadura.
A: Se pueden usar microvías apiladas, pero requieren un control estricto del proceso. Muchos diseñadores prefieren microvías escalonadas para una mejor confiabilidad a largo plazo.
A: Sí, pero los diseñadores deben gestionar cuidadosamente el equilibrio de cobre, la segmentación de planos y las transiciones de vías para evitar problemas de EMI y caída de voltaje.
En muchos diseños de alta velocidad, sí. Las microvías ciegas eliminan los largos "stubs" que de otro modo requerirían desbackdrillado en las vías pasantes.
Sí, especialmente para productos que se espera que crezcan en velocidad o densidad de componentes, ya que la arquitectura escala bien a diseños HDI de capas más altas.
A: Puede ser, pero la distribución de potencia debe planificarse cuidadosamente. Las microvías no son ideales para altas corrientes y generalmente necesitan soporte de PTHs o uniones de planos.
A la mayor brevedad posible. Las decisiones de apilamiento afectan la estrategia de enrutamiento, el control de impedancia, el costo y la viabilidad.
A: No. 1+N+1 requiere taladrado láser, capacidad de laminación secuencial y control de registro estricto.
El grosor depende de la elección del dieléctrico, el peso del cobre y los objetivos de confiabilidad.
A: Aumenta la complejidad del proceso, pero con un fabricante de HDI con experiencia, los rendimientos son estables y los riesgos son manejables.
R: Se puede usar para prototipos, pero el tiempo de entrega y el costo son mayores.
Apilamiento preliminar, impedancia objetivo, tipos de vías, uso de microvías, espesores de cobre y requisitos de confiabilidad.
