Tecnología de Fabricación de Secuencia de Construcción (SBU) en PCB HDI
La electrónica moderna sigue evolucionando hacia un mayor rendimiento, una mayor funcionalidad y tamaños cada vez más reducidos. Esta tendencia plantea exigencias cada vez mayores al diseño de placas de circuito impreso (PCB), en el que es necesario integrar circuitos más complejos en un espacio cada vez más limitado. La fabricación convencional de placas de circuito impreso multicapa sigue siendo muy habitual, pero se enfrenta a retos cada vez mayores a la hora de satisfacer los requisitos de trazado ultrafino, alta densidad de interconexiones y encapsulado avanzado.
La tecnología Sequential Build-Up (SBU) se introdujo para abordar estos desafíos y se ha convertido en un proceso central en la fabricación de PCBs High-Density Interconnect (HDI). A diferencia de los métodos convencionales que laminan múltiples capas en un solo ciclo, la SBU construye la estructura del PCB paso a paso, agregando capas de dieléctrico y cobre de manera secuencial sobre un sustrato central. Este enfoque permite características más finas, vías más pequeñas y una densidad de cableado significativamente mayor.
Sin embargo, las ventajas de SBU vienen con una mayor complejidad del proceso. Cada etapa de construcción implica múltiples pasos críticos, que incluyen la deposición de dieléctrico, la perforación con láser (microvías), la metalización y el recubrimiento. Las variaciones en cualquier etapa pueden acumularse y afectar el rendimiento general y la confiabilidad a largo plazo.
Para lograr un rendimiento de fabricación estable es necesario comprender a fondo las interacciones entre los procesos, controlar rigurosamente los parámetros críticos y aplicar estrategias eficaces para gestionar la variabilidad en cada ciclo de fabricación.
En este artículo, nos centramos en uno de los factores más críticos que afectan el rendimiento de las UES: la fiabilidad de las microvías y la estabilidad del rendimiento de fabricación. También presentaremos un marco práctico para ayudar a los ingenieros a analizar las causas fundamentales, controlar la variación del proceso y mejorar el rendimiento y la fiabilidad generales en la fabricación de PCB HDI.
Por qué se utiliza la tecnología de construcción secuencial
La creciente adopción de la tecnología de placas de circuito impreso de montaje secuencial se debe principalmente a la creciente complejidad de los sistemas electrónicos modernos.
Las tecnologías avanzadas de encapsulado, como las de rejilla de bolas (BGAs), los encapsulados a escala de chip (CSPs) y los dispositivos de chip en voladizo (flip-chip), presentan pasos extremadamente finos y configuraciones de E/S densas. El enrutamiento de señales desde debajo de estos componentes, comúnmente conocido como “enrutamiento de escape”, requiere una densidad de interconexión significativamente mayor de la que los diseños convencionales de PCB multicapa pueden soportar de manera eficiente.

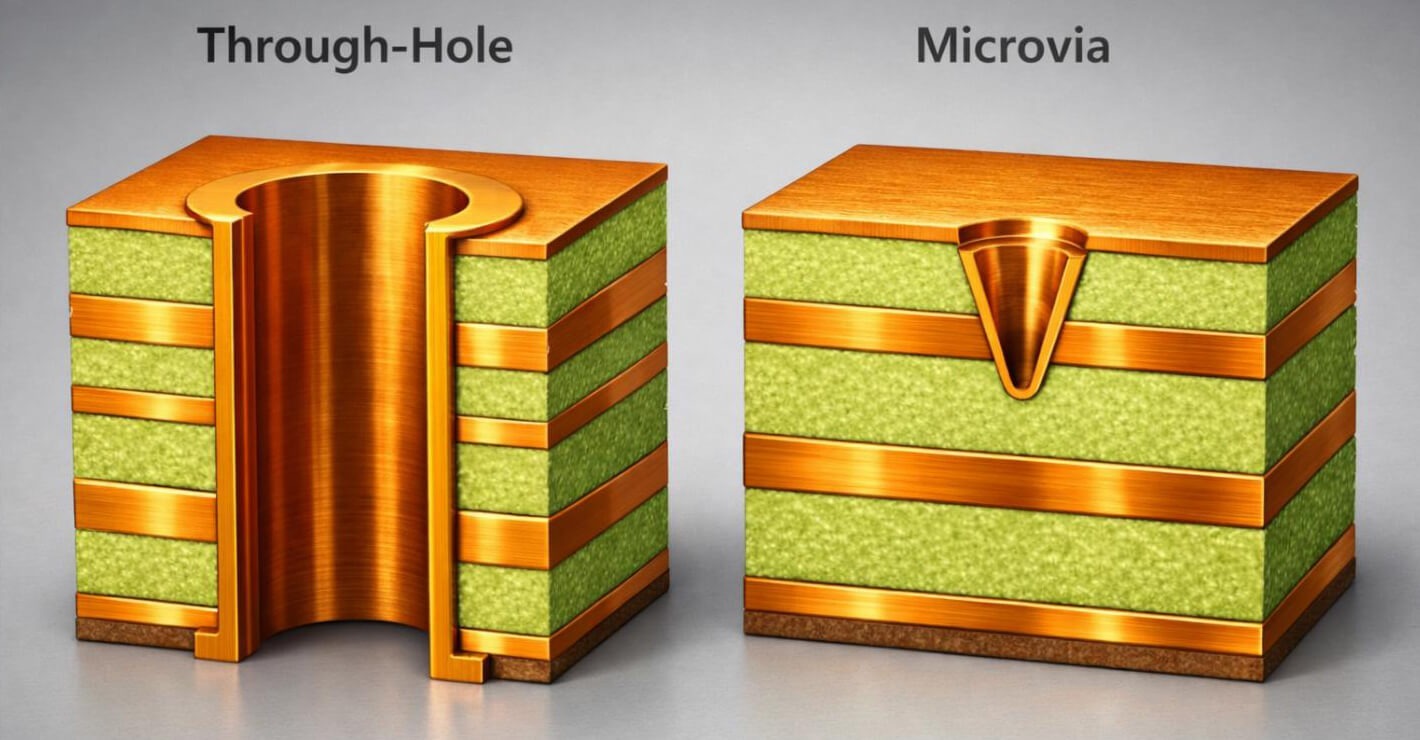

Las placas de circuito impreso multicapa tradicionales dependen en gran medida de los orificios pasantes perforados mecánicamente. Aunque son robustas y rentables, estas vías ocupan un espacio considerable en todas las capas y pueden limitar los canales de trazado. Además, plantean problemas eléctricos como ramales de vía, una mayor capacitancia e inductancia parásitas y discontinuidades de impedancia, todo lo cual puede afectar negativamente a la integridad de la señal, especialmente en diseños de alta velocidad.
La tecnología SBU aborda estas limitaciones al permitir el uso de microvías perforadas con láser y la construcción secuencial de capas (por ejemplo, apilamientos 2+1+2). Las microvías son mucho más pequeñas que los taladros pasantes y pueden colocarse con mayor precisión, incluso directamente en las almohadillas de los componentes (vía en almohadilla). Esto permite un enrutamiento de escape más eficiente y mejora significativamente la densidad de enrutamiento sin aumentar el tamaño de la placa.
Desde una perspectiva eléctrica, SBU también ofrece ventajas importantes. Al reducir el tamaño de las vías, acortar las rutas de interconexión y minimizar los efectos parásitos, ayuda a mejorar la integridad de la señal en sistemas de alta velocidad y multigigahertz. Esto es particularmente importante para diseños sensibles a reflejos de señal, desajustes de impedancia y diafonía electromagnética.
Finalmente, SBU permite una estrategia de acumulación de capas más optimizada. En lugar de laminar todas las capas a la vez, los fabricantes pueden agregar capas selectivamente solo donde se necesiten, lo que puede mejorar la flexibilidad del diseño y, en algunos casos, mejorar la eficiencia de fabricación.
Proceso de fabricación de PCB de SBU
La característica definitoria de la construcción de PCBs SBU es su enfoque de fabricación capa por capa. El proceso de fabricación típico se puede describir en los siguientes pasos:
- Fabricación del sustrato central

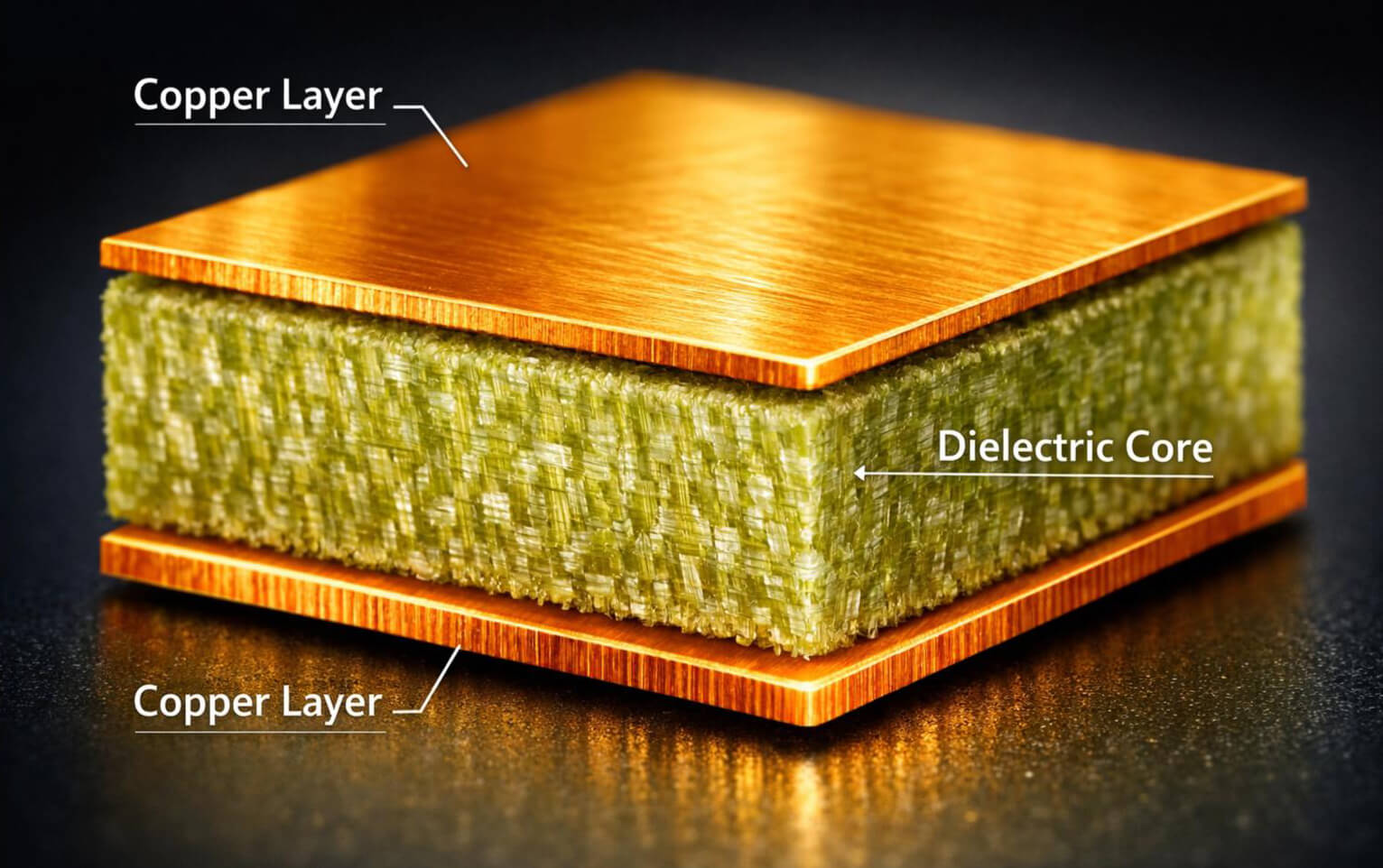

El proceso comienza con la fabricación de un sustrato central, que sirve como base mecánica y eléctrica de la PCB. Este núcleo puede incluir una o más capas de cobre utilizadas para la distribución de energía o el enrutamiento de señales. Se utilizan procesos estándar de fotolitografía y grabado para definir los patrones del circuito, y se realiza perforación mecánica para crear los orificios pasantes requeridos.
- Laminado de capas dieléctricas
Una vez completado el núcleo, se lamina una fina capa dieléctrica sobre su superficie. Para ello se suele utilizar cobre recubierto de resina (RCC) o materiales preimpregnados especializados. En comparación con las placas multicapa convencionales, el dieléctrico utilizado en la SBU es considerablemente más fino, lo que permite una separación entre capas más reducida.
- Perforación Láser de Microvías
Después de la laminación, las microvías se forman mediante perforación láser. A diferencia de los agujeros pasantes tradicionales, las microvías suelen conectar solo capas adyacentes (vías ciegas) en lugar de atravesar toda la placa. Su pequeño tamaño, comúnmente en el rango de 50 a 100 micrones de diámetro, permite una alta densidad de interconexión y un enrutamiento preciso.en diseños HDI.
- Metalización y Galvanoplastia de Cobre
Las microvías perforadas se metalizan luego. Este proceso comienza con la deposición de una fina capa conductora de siembra (comúnmente mediante deposición de cobre químico), seguida de galvanoplastia para acumular suficiente espesor de cobre. En muchos diseños, las microvías se rellenan parcial o totalmente con cobre para crear una superficie plana y confiable para las capas subsiguientes.
- Formación de patrones
Una vez establecida la capa de cobre, se utilizan procesos de fotolitografía y grabado para definir los patrones del circuito en la capa recién añadida.
- Construcción secuencial de capas
Los pasos del 2 al 5 se repiten tantas veces como sea necesario hasta alcanzar el número requerido de capas de acumulación (por ejemplo, 1+N+1, estructuras 2+N+2Cada ciclo agrega capacidad de enrutamiento adicional y densidad de interconexión, lo que permite que la PCB cumpla con requisitos de diseño cada vez más complejos.
Defectos en las microvías de las placas de circuito impreso de la SBU
Como se discutió anteriormente, las microvías se forman después de laminar cada capa de construcción y suelen ser de tamaño muy pequeño. En las estructuras de laminación secuencial multicapa, las microvías pueden organizarse en dos configuraciones principales: apiladas (alineadas verticalmente) o escalonadas (desfasadas entre capas).
Las microvías apiladas ofrecen claras ventajas en términos de utilización del espacio y eficiencia de enrutamiento, especialmente en diseños de alta densidad. Sin embargo, también introducen mayores riesgos de fiabilidad en comparación con las estructuras escalonadas, especialmente bajo estrés térmico y mecánico. Como resultado, las microvías apiladas se consideran a menudo uno de los desafíos más críticos en la fabricación de PCBs SBU.
Durante la producción, los fabricantes pueden encontrar varios tipos de defectos relacionados con las microvías:
- Fractura del barril después de ciclaje térmico
- Separación de cobre entre microvías apiladas
- Cortes intermitentes en el suministro eléctrico durante las pruebas
- Disminución del rendimiento de la fabricación debido a defectos en las interconexiones
- Fallos de campo en aplicaciones de alta fiabilidad como sistemas automotrices y aeroespaciales
Por lo general, estos fallos no se producen de forma aislada. Por el contrario, suelen ser el resultado de la acumulación de tensiones generadas durante los repetidos ciclos de laminación, taladrado y galvanizado. Las diferencias en las propiedades de los materiales, la falta de coincidencia en la expansión térmica y las variaciones en los procesos pueden contribuir a la degradación de la integridad de las microvías con el paso del tiempo.
En la fabricación a gran escala, incluso un pequeño aumento en las tasas de defectos de las microvías puede tener un impacto significativo en el rendimiento global y en los costes de producción. Las placas que fallan durante el montaje o las pruebas ambientales suelen requerir técnicas de análisis destructivo —como el corte transversal— para identificar la causa principal del fallo.
Las causas fundamentales de los problemas de fiabilidad de las unidades de negocio estratégicas
Dilatación térmica por desajuste
Todos los materiales utilizados en la fabricación de placas de circuito impreso se expanden al calentarse y se contraen al enfriarse. Sin embargo, cada material —como los sustratos laminados, la lámina de cobre, las capas dieléctricas y los sistemas de resina— tiene su propio coeficiente de expansión térmica (CTE).
Durante procesos térmicos como la laminación y el reflujo de soldadura (que típicamente exceden los 240 °C), estos materiales se expanden a diferentes ritmos. Esta desalineación genera estrés mecánico dentro de la estructura de las microvías. Cuando se repite en múltiples ciclos térmicos, el estrés acumulado puede exceder los límites mecánicos del cobre plateado, lo que lleva a la iniciación de grietas en el barril de la microvía o en las interfaces de las microvías apiladas.
Este problema se ve agravado por la naturaleza anisotrópica de los materiales de las placas de circuito impreso. La expansión en el eje Z (en la dirección del espesor) suele ser mucho mayor que en el plano X-Y. Durante el reflujo, los materiales dieléctricos tienden a expandirse más en la dirección Z que el cobre, lo que ejerce una tensión de tracción adicional sobre la estructura de las microvías. Con el tiempo, las cargas térmicas cíclicas provocan la fatiga del cobre y, finalmente, su fallo.
Recubrimiento de cobre irregular

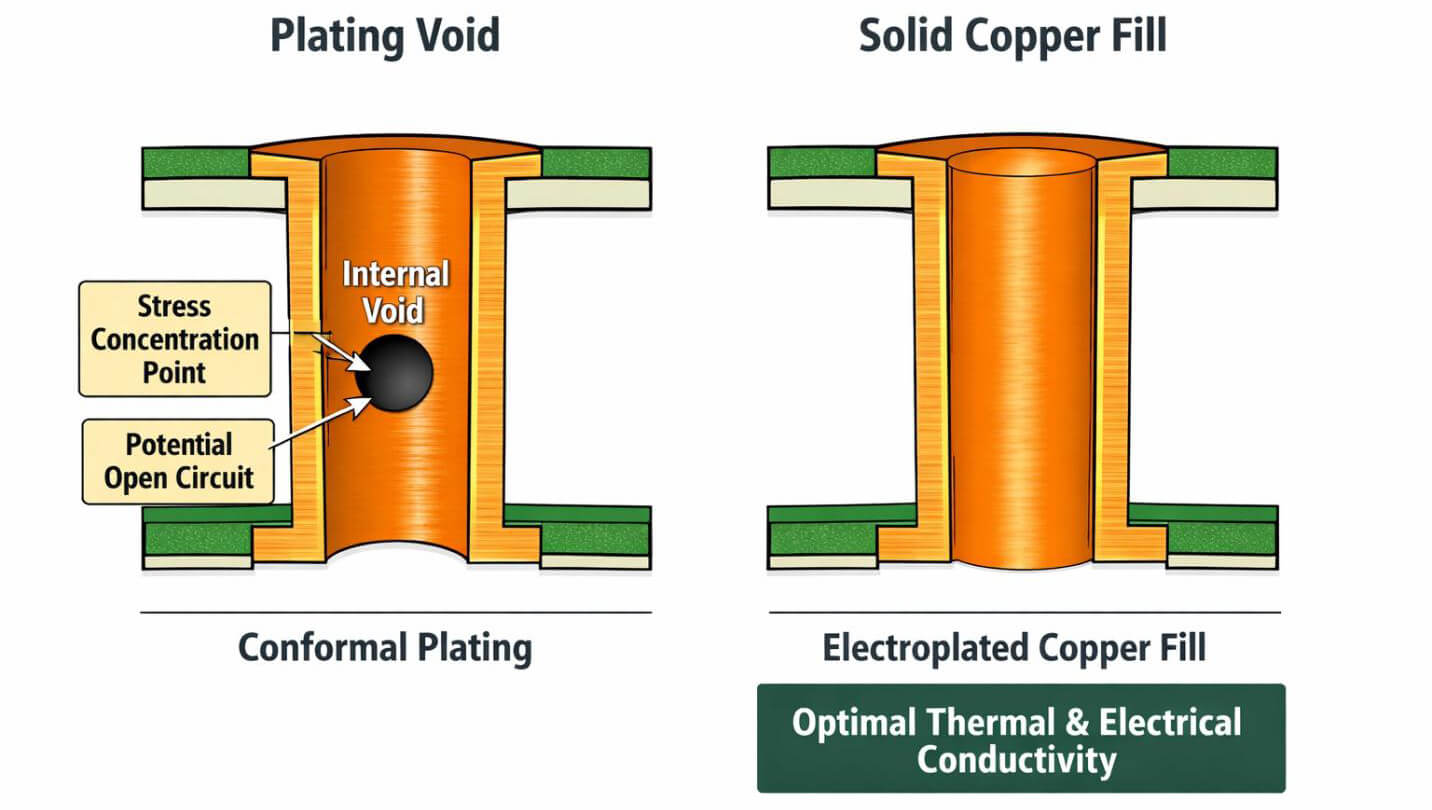

La calidad y uniformidad del recubrimiento de cobre dentro de las microvías son fundamentales para garantizar interconexiones eléctricas fiables. El cobre recubierto debe soportar esfuerzos térmicos, mecánicos y eléctricos a lo largo del ciclo de vida del producto.
Hay varios factores que pueden provocar un recubrimiento irregular:
- Distribución de corriente no uniforme durante la galvanoplastia
- Contaminación en la composición química del baño de galvanoplastia
- Circulación o agitación insuficiente de la solución
- Parámetros de galvanoplastia incorrectos (por ejemplo, densidad de corriente, tiempo, temperatura)
Una uniformidad deficiente del recubrimiento puede dar lugar a zonas con una capa de cobre más fina en el interior del cilindro de la microvía. Estas zonas son más susceptibles a una mayor densidad de corriente y a la tensión térmica durante el funcionamiento, lo que acelera la fatiga y aumenta el riesgo de agrietamiento.
Calidad de Perforación Láser
La perforación por láser es el método estándar para crear microvías en los procesos de SBU debido a su alta precisión. Sin embargo, un control inadecuado del proceso puede provocar defectos que pongan en peligro la fiabilidad.
Entre los problemas más comunes se encuentran:
- Residuos de carbono o restos procedentes de una ablación dieléctrica incompleta
- Superficie rugosa en los flancos que reduce la adherencia del cobre
- Limpieza incompleta de residuos de perforación
- Daños en las almohadillas de cobre subyacentes (daños en las almohadillas de destino)
Cualquier contaminación o irregularidad en la superficie del interior de la microvía puede debilitar la adhesión entre el recubrimiento de cobre y el material dieléctrico, lo que aumenta la probabilidad de que se produzcan deslaminaciones o grietas bajo tensión.
Flujo de la resina y formación de huecos
Durante el proceso de laminación, la resina debe fluir uniformemente alrededor de las características de cobre y llenar todos los huecos. Un flujo de resina insuficiente o desigual puede provocar la formación de vacíos, especialmente alrededor de las almohadillas de microvía.
Estos huecos actúan como puntos de concentración de tensiones. Bajo ciclos térmicos, las tensiones tienden a acumularse en torno a estas zonas, lo que acelera la formación y la propagación de grietas. Con el tiempo, esto puede reducir significativamente la fiabilidad mecánica de la estructura de microvías.
Diseño de Microvías Apiladas

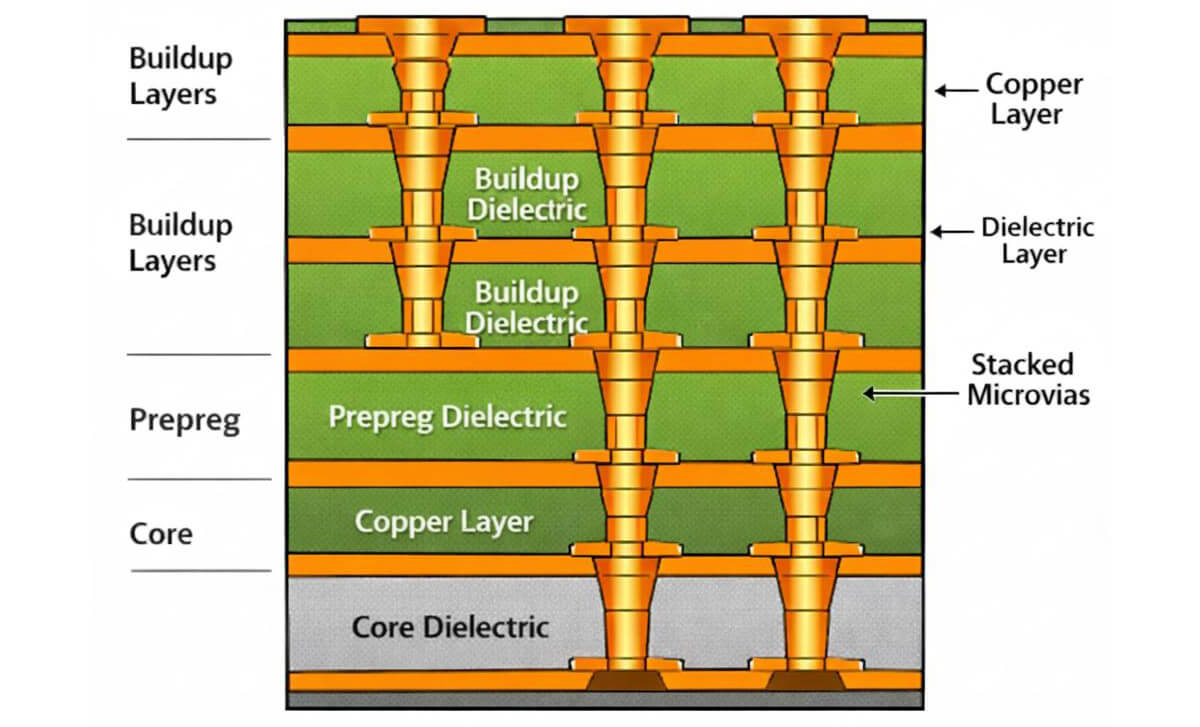

Las estructuras de microvías apiladas permiten realizar interconexiones verticales de alta densidad, pero también provocan una mayor concentración de tensiones mecánicas. Cada capa apilada adicional agrava las tensiones a las que se ven sometidas durante los ciclos térmicos.
A medida que el estrés se acumula a través de ciclos repetidos de expansión y contracción, las interconexiones de cobre dentro de los vías apilados se vuelven más propensas a la fatiga. Esto puede llevar a la formación de grietas, separación interfacial y, finalmente, a fallas eléctricas.
Marco de control de fiabilidad secuencial
Seleccionar sistemas de materiales térmicamente compatibles
Dado que se producen múltiples ciclos de laminación y térmicos, la compatibilidad de los materiales es fundamental para minimizar la tensión interna.
Entre las principales características del material se incluyen:
- Bajo coeficiente de expansión térmica (CTE), especialmente en el eje Z
- Alta temperatura de transición vítrea (Tg)
- Comportamiento estable y uniforme del flujo de la resina
- Compatibilidad demostrada con múltiples ciclos de laminación
Los materiales diseñados específicamente para aplicaciones HDI —como el cobre recubierto de resina (RCC) y las películas de acumulación avanzadas— ofrecen un mejor control del espesor y un rendimiento de procesamiento más predecible.
Optimizar la geometría y el diseño de pila de microvías
La geometría de las microvías afecta directamente la calidad del chapado, la distribución de tensiones y el rendimiento a largo plazo.
Entre las directrices de diseño habituales se incluyen:
- Diámetro de microvía típicamente en el rango de 50–100 µm (dependiendo de la capacidad)
- Por lo general, la relación de aspecto debe ser inferior a ~0,75 para garantizar un recubrimiento fiable
- Un tamaño de almohadilla de captura suficiente para garantizar una alineación y una conexión adecuadas
- Limitar el número de capas de microvías apiladas siempre que sea posible

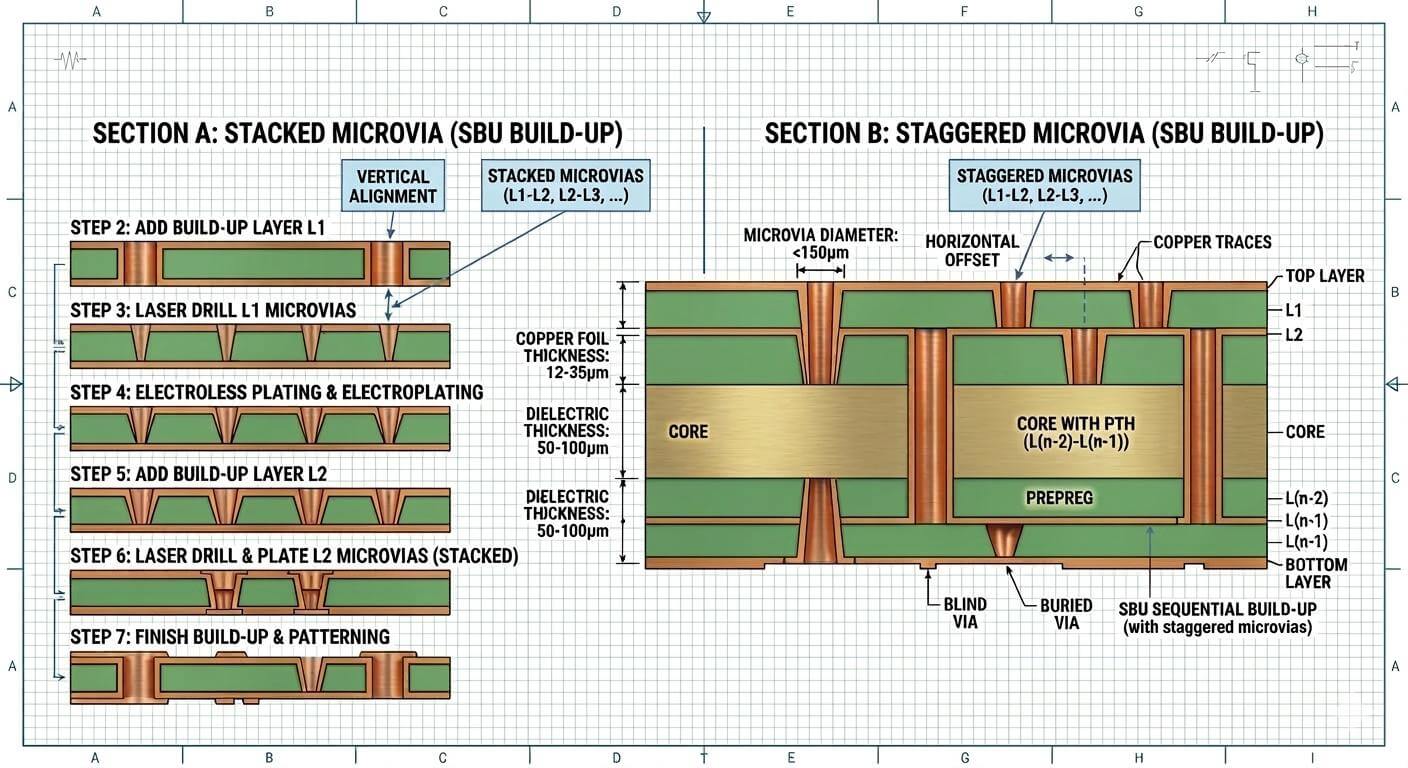

Siempre que sea posible, se prefieren las configuraciones de microvías escalonadas a las estructuras totalmente apiladas. Los diseños escalonados ayudan a distribuir la tensión mecánica de manera más uniforme entre las capas, lo que reduce el riesgo de rotura por fatiga.
Mantener un control preciso del taladrado por láser
Un taladrado mal controlado puede introducir defectos que debilitan la metalización y reducen la adhesión.
Entre los parámetros críticos del proceso se incluyen:
- Energía y frecuencia del pulso láser
- Posición del foco en relación con el espesor del dieléctrico
- Velocidad y consistencia de perforación
- Eliminación eficaz de escombros durante la perforación
Los tratamientos posteriores a la perforación, como la limpieza con plasma o el desengrasado químico, se utilizan comúnmente para eliminar residuos de carbono y mejorar la adhesión del cobre. La preparación adecuada de la superficie es esencial para lograr una metalización fiable.
Garantizar un recubrimiento de cobre uniforme y fiable
A menudo se utilizan técnicas avanzadas de galvanoplastia, como la galvanoplastia por impulsos, para mejorar la distribución del cobre, especialmente en elementos con una relación de aspecto elevada. Este método contribuye a reducir la formación de huecos y garantiza un espesor más uniforme a lo largo de las paredes de las vías.
Los controles de proceso adicionales incluyen:
- Control continuo de la composición química de los baños de galvanoplastia
- Flujo de electrolito y agitación optimizados
- Control automatizado de aditivos y sistemas de reposición
Mantener la uniformidad del recubrimiento minimiza los puntos débiles localizados y reduce el riesgo de fisuras por fatiga bajo tensiones térmicas y eléctricas.
Controlar los perfiles térmicos durante la laminación secuencial
Cada ciclo de laminación introduce estrés térmico y mecánico en la estructura de la PCB. Los perfiles térmicos mal controlados pueden acelerar la degradación del material y aumentar la probabilidad de fallo de microvías.
El control efectivo de la laminación implica:
- Velocidades de rampa de calentamiento controladas
- Distribución uniforme de la presión por todo el panel
- Tiempo de permanencia optimizado a temperatura máxima
- Ciclos de enfriamiento gradual y controlado
En entornos de fabricación avanzada, las herramientas de simulación de procesos se utilizan a menudo para predecir la acumulación de tensiones y optimizar los parámetros de laminación antes de la producción. Esto contribuye a reducir el proceso de prueba y error y mejora la estabilidad general del proceso.
PCBCool SBU Estudio de Caso de Proyecto de PCB
Antecedentes del proyecto
Un fabricante de equipos de telecomunicaciones estaba desarrollando una placa de circuito impreso HDI de 12 capas para aplicaciones de redes de alta velocidad. El diseño utilizaba una estructura SBU típica, con dos capas de refuerzo añadidas a cada lado del núcleo (lo que se conoce comúnmente como una configuración 2+N+2), incorporando microvías apiladas para alcanzar la densidad de enrutamiento requerida.
Identificación del problema
Durante las primeras fases de producción, se observaron fallos intermitentes en las pruebas eléctricas. La inspección inicial no reveló defectos evidentes, pero el análisis transversal identificó grietas en las microvías situadas en la segunda capa de acumulación.
Análisis de las causas fundamentales
Al principio, se sospechó que el problema estaba relacionado con un recubrimiento de cobre insuficiente en las microvías. Sin embargo, las mediciones del espesor del recubrimiento confirmaron que el proceso se ajustaba a las especificaciones.
Las investigaciones posteriores revelaron que la causa principal era una discrepancia en el coeficiente de expansión térmica (CTE) del eje Z entre el material dieléctrico de recubrimiento y el laminado del núcleo. Durante el reflujo de la soldadura, esta discrepancia generó una tensión mecánica considerable, especialmente en las estructuras de microvías apiladas. La concentración de tensiones provocó grietas por fatiga en las interfaces de las microvías.
Optimización de la ingeniería
Para abordar el problema, el equipo de ingeniería aplicó un enfoque estructurado de mejora de la fiabilidad basado en el Marco de Control Secuencial de la Fiabilidad. Se llevaron a cabo las siguientes medidas:
- Optimización de materiales: Se ha sustituido el dieléctrico de capa por un material que ofrece una mejor compatibilidad térmica con el laminado del núcleo
- Mejora de diseño: Se redujo el número de microvías apiladas y se introdujeron estructuras de vía escalonadas en áreas críticas
- Perfeccionamiento de los procesos: Parámetros de perforación con láser optimizados para mejorar la calidad de las paredes de los orificios de conexión
- Mejora de la preparación de la superficie: Se ha añadido un proceso de limpieza por plasma antes de la metalización para mejorar la adherencia del cobre
Resultados y validación
Tras estas mejoras, el rendimiento de la fabricación aumentó considerablemente y se eliminaron los fallos eléctricos intermitentes. Las pruebas de ciclos térmicos posteriores confirmaron que la estructura revisada ofrecía un rendimiento estable y fiable en condiciones de estrés.
Consideraciones finales
A medida que los sistemas electrónicos siguen evolucionando hacia velocidades más altas, una mayor funcionalidad y una mayor densidad de integración, el papel de la tecnología de montaje secuencial (SBU) en la fabricación de placas de circuito impreso (PCB) será cada vez más fundamental. La SBU permite crear las estructuras de interconexión de alta densidad que requieren los diseños modernos, pero también plantea nuevos retos en materia de fiabilidad, control de procesos y compatibilidad de materiales.
La implementación satisfactoria de la tecnología SBU no es solo una cuestión de capacidad de fabricación avanzada, sino que requiere un conocimiento exhaustivo de los materiales, el diseño de microvías y unos procesos de fabricación estrictamente controlados. Los ingenieros y fabricantes que adopten estrategias sistemáticas de control de la fiabilidad estarán en mejores condiciones para ofrecer placas de circuito impreso HDI que cumplan los exigentes requisitos de rendimiento y durabilidad de las aplicaciones de próxima generación.
En PCBCool, Nos especializamos en la fabricación de PCB HDI y de acumulación secuencial de alta confiabilidad, apoyando tanto la producción de prototipos como la producción en volumen.
Proporcionamos:
- Estructuras avanzadas de SBU (1+N+1, 2+N+2 y complejas configuraciones de cualquier número de capas)
- Microvías perforadas con láser de alta precisión (incluidos diseños apilados y escalonados)
- Estrictos controles de proceso para el recubrimiento, la laminación y la compatibilidad de los materiales
- Asistencia técnica para la optimización del diseño para la fabricación y la mejora de la fiabilidad
- Servicios de prototipado rápido, con compatibilidad para montajes HDI complejos
Tanto si estás desarrollando sistemas de comunicación de alta velocidad, electrónica industrial o dispositivos integrados de última generación, PCBCool es tu socio de confianza Socio de fabricación de PCB HDI, ayudándole a optimizar los diseños para facilitar su fabricación, mejorar el rendimiento y garantizar la fiabilidad a largo plazo.
