¿Qué es el taladrado por láser en la fabricación de PCB?
Cuando abrimos un dispositivo electrónico, una de las primeras cosas que solemos notar es una PCBA densamente poblado con componentes. Estos componentes no solo se acoplan a la placa de circuito. Dependen de diferentes orificios y vías para su montaje, soporte y conexiones eléctricas entre capas.
A medida que los diseños de PCB se vuelven más pequeños y con un enrutamiento más denso, los requisitos para estos agujeros también han cambiado. En muchas placas avanzadas, especialmente en HDI, el desafío ya no es solo perforar un agujero. El fabricante debe crear vías (vias) pequeñas, precisas y metalizables dentro de un espacio muy limitado.
Aquí es donde la perforación láser se vuelve importante. Se utiliza ampliamente para formar microvías para enrutamiento de alta densidad, diseños de vía en pad y estructuras de vía escalonadas.
¿Qué es el taladrado por láser en la fabricación de PCB?
La perforación de PCB tiene como objetivo crear varios tipos de agujeros o vías. En la fabricación convencional de PCB, muchos de estos agujeros se forman mediante perforación mecánica, donde una broca giratoria corta cobre, resina, fibra de vidrio y otros materiales laminados.
La perforación láser utiliza un método diferente. En lugar de cortar el material con una broca física, utiliza energía láser enfocada para eliminar material mediante ablación. Durante la ablación, el material absorbe la energía láser y se calienta rápidamente, se descompone, se vaporiza, se funde o se expulsa del área de perforación.
En fabricación, los láseres de CO₂ y los láseres UV se utilizan comúnmente en diferentes condiciones de proceso. Los láseres de CO₂ se utilizan a menudo para la eliminación dieléctrica, mientras que los láseres UV pueden proporcionar un control de energía más fino y pueden utilizarse para características más pequeñas o interacciones de materiales más delicadas.
Por qué la perforación láser es crucial para las PCB avanzadas
La perforación mecánica sigue siendo confiable y eficiente para muchas aplicaciones estándar de PCB, que incluyen agujeros pasantes, vías más grandes y agujeros de montaje mecánicos.
Sin embargo, el tamaño del orificio está directamente relacionado con el tamaño de la broca. Un orificio más pequeño requiere una broca más delgada. A medida que la broca se vuelve más delgada, se vuelve más frágil y más sensible al desgaste, la vibración, la desviación y la rotura. Estos problemas pueden afectar la precisión del orificio, la calidad de la pared, la estabilidad del registro y la eficiencia de la producción.
La perforación con láser evita esta limitación específica porque no depende de una herramienta de corte física. No hay una broca diminuta presionando sobre el laminado, por lo que el proceso no está limitado por la resistencia de la broca o la rotura de la herramienta de la misma manera. Esto hace que la perforación con láser sea más adecuada para vías ciegas y enterradas muy pequeñas donde la perforación mecánica se vuelve difícil de controlar de manera consistente.
Para PCB avanzadas, esta capacidad es importante porque las microvías ayudan a reducir el espacio de enrutamiento y admiten transiciones compactas entre capas. Comúnmente se utilizan en apilamientos HDI como 1+N+1, 4+N, vías apiladas o escalonadas y diseños de vía en pad.
Taladrado Mecánico vs. Taladrado Láser
| Artículo | Perforación mecánica | Taladrado láser |
|---|---|---|
| Método de procesamiento | Corte físico con una broca giratoria | Ablación sin contacto utilizando energía láser focalizada |
| Uso típico | A través de agujeros, vías más grandes, agujeros mecánicos | microvías, vías ciegas, estructuras de vía en pad |
| Capacidad de tamaño de orificio | Limitado por la resistencia de la broca, la vida útil de la herramienta y la estabilidad del proceso | Adecuado para vías más pequeñas y diseños HDI densos |
| Desgaste de herramienta | Las brocas se desgastan y pueden romperse | Sin desgaste mecánico de la broca en el agujero |
| Riesgo del Proceso Principal | Rebabas, deslizamiento de la broca, rotura de la broca, desgarro | Perforación insuficiente, daño en la almohadilla, residuo, carbonización |
| Interacción con el Material | Corta cobre, resina y vidrio mecánicamente | Los diferentes materiales absorben la energía láser de manera diferente. |
| Enfoque en Control de Procesos | Calidad de la broca, precisión del husillo, velocidad de avance, registro | Energía láser, enfoque, control de pulsos, alineación, limpieza, recubrimiento |
Controles de fabricación clave en la perforación láser
La calidad del taladrado láser no se determina por un solo ajuste del equipo. Está estrechamente ligada a ambos diseño de microvías y control de procesos. A continuación, se presentan algunos de los factores clave que deben considerarse:
| Factor de control | Por qué importa |
|---|---|
| Vía Diámetro | Las vías más pequeñas ahorran espacio de enrutamiento pero requieren un control más estricto de la alineación, limpieza y recubrimiento. |
| Grosor dieléctrico | Un dieléctrico más grueso aumenta la profundidad de la vía y puede dificultar el plateado. |
| Relación de aspecto | Una vía profunda y estrecha es más difícil de recubrir de manera confiable que una poco profunda. |
| Espesor de cobre | El grosor del cobre afecta la formación de ventanas de cobre, la respuesta del láser y la integridad de las almohadillas de destino. |
| Diseño de la almohadilla de captura y la almohadilla de objetivo | El tamaño de pad insuficiente reduce el margen de registro y aumenta el riesgo de conexión. |
| Tipo de láser | Los procesos con láser de CO₂, UV o combinados pueden seleccionarse en función de la estructura dieléctrica y de cobre. |
| Control de Energía Láser | La potencia, la duración del pulso, la frecuencia, el enfoque y el número de pulsos afectan el perfil del agujero y el impacto térmico. |
| Alineación Óptica | La alineación de la cámara o del CCD ayuda a que la vía aterrice con precisión en la almohadilla objetivo. |
| Limpieza posterior a la perforación | La limpieza por plasma, la desintegración y el micrograbado ayudan a eliminar residuos antes de la metalización. |
| Chapado de cobre | El vía perforado debe ser chapado sin vacíos, cobre fino o conexión deficiente en el fondo. |
| Inspección | AOI, La radiografía, microsección y pruebas eléctricas ayudan a verificar la calidad y continuidad de las vías. |
Por esta razón, un Proovedor de PCB HDI no debe evaluarse únicamente por su diámetro mínimo de perforación láser. La pregunta más importante es:
Si la fábrica puede controlar todo el proceso de microvías desde la perforación hasta el recubrimiento y la inspección.

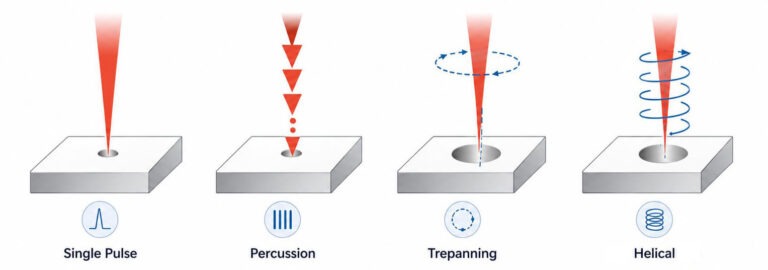

Métodos de taladrado láser diferentes
Diferentes métodos de perforación láser pueden ser usados dependiendo del diámetro de la vía requerido, profundidad, material y perfil del orificio.
- Pulso único
La perforación de pulso único utiliza un pulso láser para formar el agujero. Es rápida, pero ofrece un control de profundidad limitado y no siempre es adecuada para estructuras de vía más exigentes.
- Percusión
La perforación por percusión utiliza múltiples pulsos de láser en la misma ubicación. Cada pulso elimina material adicional hasta que se alcanza la profundidad requerida.
- Trepanación
El trepanado mueve el haz láser alrededor de una trayectoria circular definida. Es útil cuando el diámetro del agujero requerido es mayor que el diámetro del haz.
- Helicoidal
La perforación helicoidal mueve el haz láser en un camino en espiral o helicoidal. Puede mejorar el control sobre la geometría del agujero en ciertas aplicaciones, aunque es más complejo.
Cómo funciona el proceso de perforación con láser
- Revisión de datos
Antes de la producción, el equipo de ingeniería de PCBCool revisa la pila de capas, el archivo de perforación y la estructura de vías. Esta revisión determina si el diseño es fabricable y si las microvías se pueden platear de manera confiable.

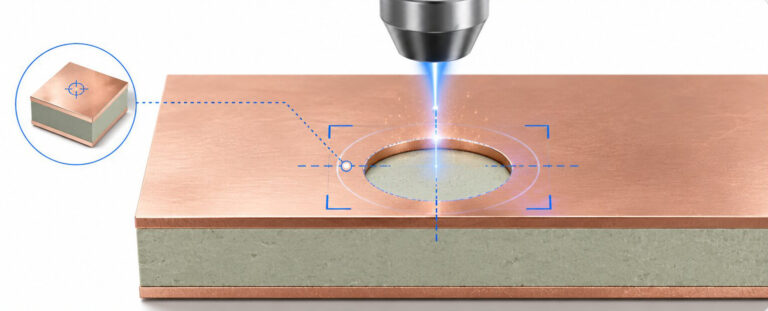

- Formación de Ventanas de Cobre
En algunos procesos de taladrado con láser, especialmente cuando se utiliza un láser de CO₂ para eliminar material dieléctrico, es posible que la superficie de cobre necesite ser abierta antes de la ablación. Esta apertura a menudo se denomina ventana de cobre.

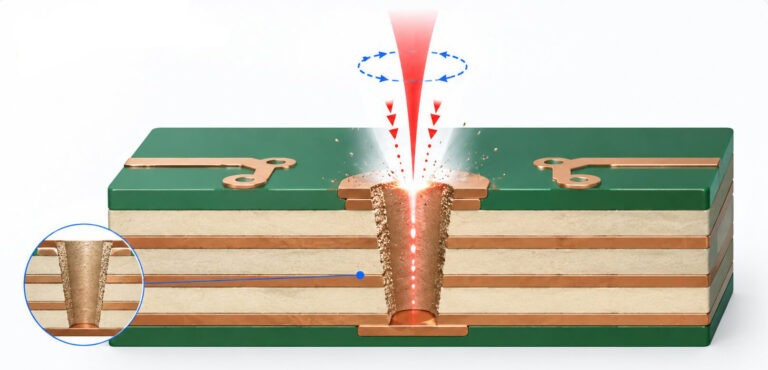

- Ablación láser
Durante la ablación láser, el láser retira el material dieléctrico y forma la cavidad del microagujero.
Los parámetros principales del proceso incluyen el enfoque del haz, la potencia del láser, la duración del pulso, la frecuencia del pulso, el recuento de pulsos, la distribución de energía, la precisión del posicionamiento y la profundidad de perforación.

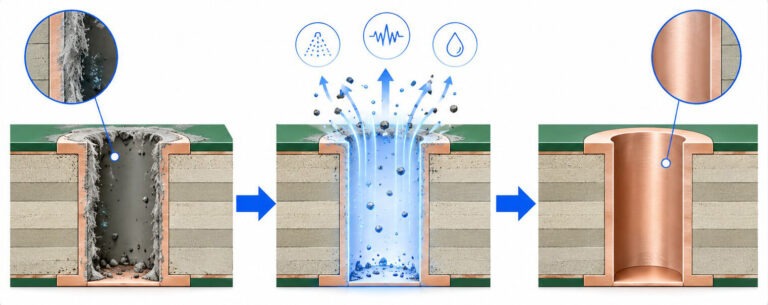

- Remoción de escombros y desesmaltado
La perforación láser puede dejar residuos dentro del vía, como residuos de resina, material carbonizado, partículas de fibra de vidrio o desechos en la almohadilla objetivo expuesta.
Dependiendo del material y el proceso, la preparación puede incluir limpieza por plasma, desbarnizado, limpieza química, micrograbado o activación de superficies.

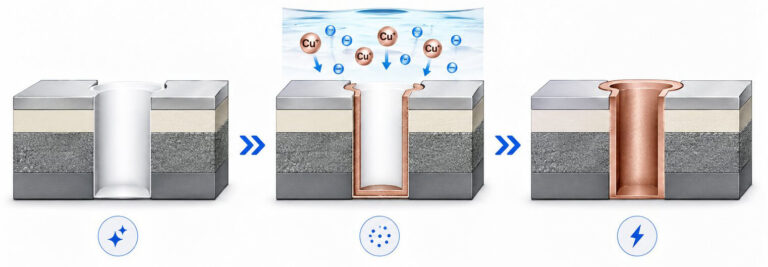

- Cobre sin electroquímico y recubrimiento de cobre
Después de la perforación y limpieza, la vía debe hacerse conductora. Esto se hace típicamente mediante deposición de cobre químico seguida de galvanoplastia de cobre.
- Inspección y Verificación de Fiabilidad
La inspección puede verificar el diámetro, la posición, la profundidad, la forma, el contacto de la almohadilla objetivo, la continuidad del revestimiento, el espesor del revestimiento, la limpieza de las paredes de los vías, los vacíos, el daño de la almohadilla y la continuidad eléctrica.
Los métodos de inspección comunes incluyen la inspección óptica automatizada (AOI), la inspección por rayos X, el análisis de microsecciones, las pruebas eléctricas y las pruebas de fiabilidad, según los requisitos del proyecto.
Para las placas HDI críticas, el análisis metalográfico es especialmente útil porque muestra el perfil real de las vías, la condición del chapado y la conexión con la almohadilla de cobre objetivo. Puede revelar defectos que no son visibles solo con la inspección superficial.
Consideraciones finales
Para los ingenieros y fabricantes de electrónica, el valor de la perforación láser no radica únicamente en el tamaño más pequeño del orificio. Permite que los diseños de PCB evolucionen hacia estructuras de mayor densidad manteniendo al mismo tiempo la fabricabilidad a nivel de producción. En este sentido, la perforación láser representa más que un método de perforación; es parte de la base de fabricación detrás del diseño avanzado de PCB.
Si su proyecto involucra PCBs HDI, microvías perforadas con láser, estructuras de vía en pad o requisitos de circuitos de línea fina, PCBCool puede dar soporte al proceso de fabricación. Nuestras instalaciones están equipados con grabado al vacío y máquinas de taladrado láser, ayudándonos a manejar proyectos de PCB complejos que requieren precisión en los vías y control de circuitos de línea fina.
