Guía de diseño de PCB multicapa: del concepto a la fabricación
El diseño de PCB de cualquier capa no es “alta tecnología sin razón”. Existe porque las piezas se hicieron más pequeñas y las placas más apretadas. Hace diez o quince años, se podían enrutar la mayoría de las placas con vías de orificio pasante normales y 2-4 capas. Incluso cuando apareció BGA, el paso era a menudo lo suficientemente grande como para que el fanout de hueso de perro todavía funcionara.
Ahora lo común es más difícil: BGA apretados, QFN pequeños, memorias rápidas, relojes rápidos y placas que deben caber en carcasas muy pequeñas. Intentas los trucos de enrutamiento habituales y te topas con un muro. El taladro es demasiado grande, las pastillas están demasiado juntas, las trazas no tienen espacio y tu bonito plano de tierra sólido termina lleno de agujeros.
Las PCB de cualquier capa solucionan un gran problema: te permiten cambiar de capa casi en cualquier lugar, no solo en las capas exteriores o en algunos puntos especiales. Eso suena simple, pero cambia todo el juego de enrutamiento. Cuando puedes bajar una señal a una capa justo debajo de la pieza, no necesitas empujar largas trazas por toda la tarjeta solo para encontrar un bypass “legal”.
La gente también llama a esta tecnología ELIC (interconexión de cada capa). La idea es la misma: se pueden usar microvías entre cada par de capas adyacentes.
Este artículo explica las PCBs de cualquier capa en palabras sencillas. Sin marketing. Sin charlas excesivamente teóricas. Solo qué son, cómo se construyen, cómo se diseñan, qué hay que preguntar al fabricante y cómo evitar errores costosos.
¿Qué es una placa de circuito impreso de cualquier capa?
Una PCB multicapa normal utiliza una mezcla de tipos de vías:
- Agujero Pasante taladrado hasta el final de la tabla.
- Ciego Via va de la capa superior a una capa interior, pero no a través de toda la placa.
- Vía enterrada: permanece dentro de la placa y no llega a las superficies exteriores.
Esas opciones funcionan bien para muchos diseños, pero también te imponen límites. El gran problema es que los vías de taladro normales son grandes y ocupan espacio en cada capa por la que pasan. En placas densas, eso mata rápidamente el espacio de enrutamiento.

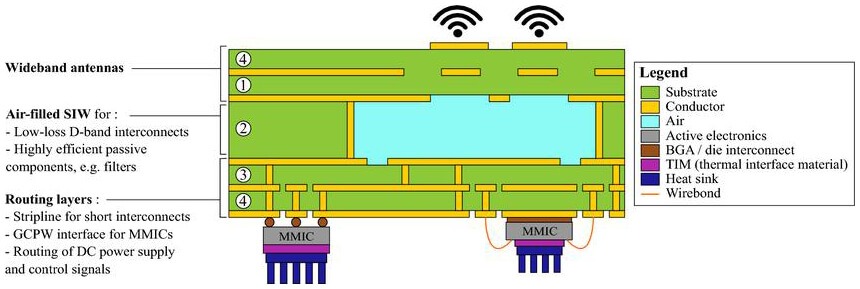

Una PCB de cualquier capa utiliza microvías láser entre cualquier capa adyacente. Eso significa:
- Las microvías de Capa 1 Capa 2 están permitidas
- Se permiten microvías de Capa 2 Capa 3
- Se permiten microvías de capa 3 capa 4
- …y así sucesivamente a través de toda la pila
Así puedes “escalonar” las señales a través de la placa como si fueran escaleras. En lugar de usar un solo vía grande que atraviesa todo, usas una cadena de pequeños microvías.
Ese único cambio te da dos grandes beneficios:
- No bloqueas las capas internas con almohadillas de viva enormes.
- Puedes escapar de partes densas limpiamente sin desvíos largos y feos.
Qué significa "Cualquier Capa" durante el diseño
“Cualquier nivel” no significa que dejes de planificar. Solo significa que tienes más opciones.
En una placa estándar, un diseñador a menudo enruta así:
- Intenta encauzar por arriba
- Cuando te quedes atascado, atraviesa un vía.
- Pero la vía podría bloquear un avión o un canal
- Así que rediriges y comprometes
- Terminas con trazos largos y desordenados
En cualquier tablero de capas, puedes hacer esto en su lugar:
- Coloca la pieza
- Decide a dónde debe escapar cada señal
- Déjalo ahí mismo
- Desvía en la próxima capa
Se convierte en menos de una pelea.
Una buena forma de pensarlo: ANY-layer es principalmente una tecnología de “escape BGA”. Ese es el momento en que el enrutamiento se vuelve imposible en una pila normal.
Cómo se fabrican las placas de circuito impreso de cualquier capa
Las placas multicapa se construyen en pasos. El proceso clave es la laminación secuencial. El fabricante:
- Lamina algunas capas
- Taladros láser de microvías
- Placas las microvías
- Laminados de más capas
- Repetir hasta que se construya la pila completa
Esto te importa como diseñador porque:
- Cada paso de laminación adicional cuesta dinero
- Cada paso añade riesgo de alineación
- Algunas estructuras de vía son más difíciles de recubrir de manera confiable
Por eso las PCB de cualquier capa son caras. Pagas por pasos de proceso adicionales, no por materiales mágicos.
Costo y tiempo de entrega (No ignores esto)
Si no necesitas ninguna capa, no la uses. Esa es la cruda verdad.
Cualquier capa se elige normalmente porque al menos una de estas afirmaciones es cierta:
- El paso BGA es muy estrecho (0.5 mm, 0.4 mm o menor)
- El tamaño del tablero es fijo y no puede crecer
- El diseño necesita rutas de señal muy cortas (buses de alta velocidad, secciones de RF)
- Debes mantener las capas limpias (los planos no pueden ser destruidos por taladros pasantes)
Si la placa no es tan densa, una pila HDI más simple (como 1+N+1) podría ser suficiente. Puede ser mucho más económica y rápida.
Además, tu tiempo de entrega aumenta porque la fábrica tiene más pasos, más inspección y más posibilidades de retrabajo.
Microvías
Las microvías son vías diminutas perforadas con láser. Los números comunes varían según el fabricante, pero el concepto sigue siendo el mismo:
- Son pequeños
- Son superficiales
- Deben estar bien plateados
Regla de Profundidad vs. Diámetro
Las microvías tienen una limitación clave: no pueden ser demasiado profundas en comparación con su diámetro. Si la vía es demasiado profunda, el recubrimiento se vuelve poco confiable. Así es como se obtienen vías débiles que se agrietan más tarde.
La mayoría de las fábricas siguen una regla simple (regla general): mantener las microvías cerca de una relación profundidad-agujero de 1:1.
Entonces, como diseñador, no adivinas esto. Haces esto en su lugar:
- Pregunta a tu casa de PCBs por su pila de capas cualquiera.
- ¿Cuál es su tamaño de taladro de microvía estándar?
- Solicitar el espesor dieléctrico entre capas adyacentes
- Desarrolla tus reglas de diseño en torno a eso

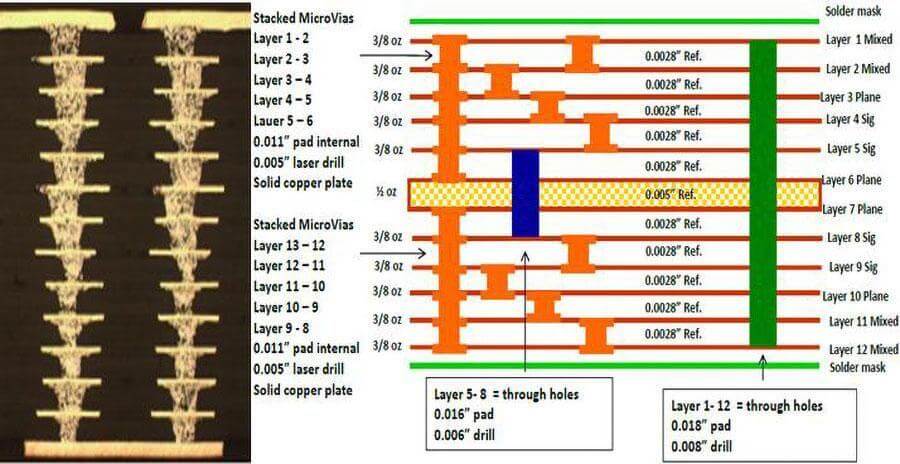

Microvías apiladas vs. escalonadas
Hay dos maneras comunes de encadenar microvías a través de capas:
- Microvías apiladas Una microvía se asienta directamente encima de otra microvía. Ahorra espacio, pero puede ser más frágil y más costosa porque a menudo necesita relleno y un plateado cuidadoso.
- Microvías escalonadas: Las microvías están descentradas como una escalera. Utiliza un poco más de área pero suele ser más tolerante.
Si esta es su primera placa de cualquier capa, escalonada es la opción más segura a menos que su fabricante diga específicamente que apilada está bien y pueda permitirse el costo.
El flujo de trabajo de enrutamiento que realmente funciona
Aquí tienes un flujo de trabajo sencillo que te mantendrá fuera de problemas:
Paso A: Bloquear la pila temprano
No diseñes primero y preguntes después. Pregunta primero al fabricante. Obtén:
- Número de capas
- Espesor dieléctrico entre capas
- Pesos de cobre
- Capacidad de taladro y pad de microvía
- Si soportan via-fill y via-cap
Paso B: Asignar capas con un propósito
Una configuración limpia común:
- Una o más capas son terreno sólido
- Una o más capas son de energía (o islas de energía divididas si es necesario)
- Las capas restantes transportan señales
- Incluso si tienes muchas capas, no hagas que cada capa sea de “enrutamiento aleatorio”. Se vuelve difícil de depurar y fácil de romper las rutas de retorno.
Paso C: Planifique la ruta de escape de la BGA antes de enrutar nada.
No empieces enrutando los pines más fáciles primero. Planifica el escape como un mapa:
- ¿Qué filas permanecen arriba?
- ¿Qué filas se descartan a la Capa 2?
- ¿Cuáles caen más profundo?
- ¿Qué mallas deben permanecer cortas? (relojes, DDR, RF)
- Si omites esta planificación, te desviarás 3 veces después.

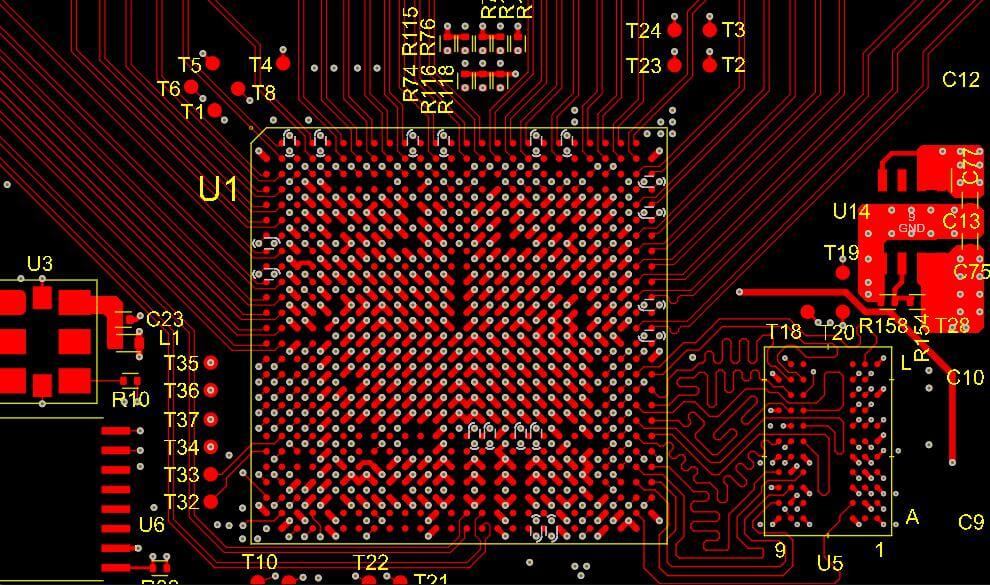

Ventilador BGA en cualquier capa
Un enfoque básico de escape BGA que funciona bien:
- Fila exterior: ruta en la Capa 1
- Segunda fila: microvía en pad -> Enrutamiento Capa 2
- Fila interior microvía a una capa más profunda (usando una cadena)
Mantienes las pistas cortas y evitas grandes almohadillas en V que lo bloquean todo.
Via-en-Pad (VIPPO) y por qué es importante
Si colocas un via dentro de una almohadilla BGA y la dejas abierta, la soldadura puede ascender por el orificio durante el reflujo. Eso crea uniones débiles, soldadura irregular o aberturas.
Por eso, muchos diseños de muchas capas utilizan VIPPO (vía en pad chapada):
- Perfora el vía en la almohadilla
- Emplatar
- Llénalo
- Tapa/placa encima para que la almohadilla quede plana de nuevo
Debes indicar esto en las notas de fabricación si lo quieres. No asumas que está incluido.
Planes y Rutas de Retorno
Las placas de cualquier capa aún pueden fallar gravemente si destruyes tus planos de referencia.
Las señales de alta velocidad necesitan una ruta de retorno sólida, generalmente un plano de tierra. Si cortas el plano con demasiados antipads o vallas de vías, la corriente de retorno tiene que desviarse. Eso aumenta el ruido y la EMI.
Dos reglas fáciles:
- Mantén al menos una capa de tierra lo más continua posible.
- Cuando una señal cambia de capa, dale una vía terrestre cercana para que la ruta de retorno también pueda cambiar de capa.
Archivos y Notas Que Debes Enviar a la Fábrica
Las placas de cualquier capa a menudo necesitan una documentación más clara que una PCB normal.
Información de Perforación/Vía
Su fábrica necesita comprender claramente:
- ¿Cuáles agujeros son microvías (láser)?
- ¿Qué agujeros son mecánicos?
- ¿Qué vías están rellenas y tapadas?
- ¿Cuáles son los agujeros metalizados normales?
Notas para añadir en el dibujo de fabricación
- Microvías láser entre capas adyacentes: L1-L2, L2-L3, …
- Via-in-pad: rellenado y recubierto (VIPPO) en pads BGA
- Impedancia controlada en redes: ___ ohmios single-ended / ___ ohmios diff (si es necesario)
- Apilado según el estándar del fabricante, construcción de cualquier capa
- Requisito de clase IPC (si tiene uno)
Incluso si utilizas una fábrica que “lo sabe”, no lo dejes vago. Las notas vagas provocan cotizaciones erróneas, retrasos o construcciones incorrectas.
Fallos comunes y cómo evitarlos
- Problema 1: Fisuras en microvías
Causas:
A menudo causado por vías apiladas agresivas, una mala relación de aspecto o ciclos térmicos severos.
Prevención
Siga los límites de microvías del fabricante, prefiera las escalonadas, no fuerce los mínimos sin motivo.
- Problema 2: Capilaridad de la soldadura
Causas:
Sucede cuando el vía en pad está abierto.
Prevención
Llamada de alerta VIPPO.
- Problema 3: Desajuste
Causas:
Las capas no se alinean perfectamente durante la laminación.
Prevención
Mantén áreas de pad de microvías con el espacio suficiente, evita anillos diminutos y sigue las tolerancias del fabricante.
- Problema 4: Plano de tierra “queso suizo”
Causas:
Demasiados antipuntos y vacíos.
Prevención
Mantén los clústeres de vía apretados, no cortes planos con filas largas, ata los terrenos.
Cuándo vale la pena cualquier capa (y cuándo no)
Vale la pena
- BGA muy denso
- Pequeños dispositivos de consumo
- Pusos de memoria de alta velocidad
- Placas mixtas de RF y digitales donde el control de la distribución es crítico
- Placas que deben ser pequeñas (y el costo de la carcasa es alto)
No vale la pena
- Digital lento, bajo recuento de pines
- Tableros grandes con suficiente área
- Productos sensibles al costo
- Diseños que enrutan bien con HDI 1+N+1 o incluso multicapa estándar
Un simple truco para la toma de decisiones: Si puedes resolver el problema de enrutamiento agregando un área o cambiando un paquete, hazlo primero. Cualquier capa debe ser la última opción, no la primera.
Una lista de verificación sencilla "Antes de liberar los Gerber"
Antes de enviar los archivos:
- Apilamiento confirmado con el fabricante
- Tamaños de microvía confirmados
- Relación de aspecto respetada
- VIPPO claramente notado (si se usa)
- Planos de tierra comprobados de divisiones / cuellos de botella
- Las transiciones de capa tienen vias de tierra cercanas
- Archivos de taladro separados o definiciones de vía claras
- Ventilación BGA revisada (sin canales bloqueados)
- DRC limpio (especialmente limpieza vía a vía y limpieza pad a pad)
Esta lista de verificación te salva de los errores más comunes en las “primeras capas de cualquier tipo”.
Consideraciones finales
El diseño de PCB de cualquier capa no es magia. Es una solución práctica para los problemas de enrutamiento modernos. Le da la libertad de mover señales entre capas justo donde las necesita. Esa libertad puede convertir una BGA imposible en un diseño enrutable.
Pero pagas por ello con coste, plazo de entrega y normas de fabricación más estrictas. Por eso un buen diseño de cualquier capa se trata principalmente de planificación:
- Bloquear la pila temprano
- Utilice las microvías correctamente
- Elige sabiamente entre apilado y escalonado
- Plan de escape BGA antes del enrutamiento
- Mantén al menos un plano de tierra sólido.
- Documentar a través de tipos y VIPPO claramente
Si haces esas cosas, cualquier capa se vuelve manejable. Deja de dar miedo y se convierte en otra herramienta en tu caja de herramientas de PCB.
Preguntas frecuentes (PF)
A: Confirme el diseño de la pila por adelantado, comprenda el tamaño de la microvía y el grosor del dieléctrico entre capas, y asegúrese de que el fabricante admita las tecnologías de microvía y relleno requeridas.
El diámetro y la profundidad de las microvías deben mantener una relación de 1:1 para evitar un plateado poco fiable debido a tamaños excesivamente pequeños.
A: Las PCBs Any-Layer son especialmente adecuadas para componentes de alta densidad de pines como los encapsulados BGA y QFN, ya que proporcionan rutas de escape de señal más flexibles.
La tecnología de microvías láser garantiza la precisión y la calidad de conexión de las microvías, asegurando una transmisión de señal fluida entre capas.
A: Sí, pero se requieren consideraciones adicionales para la gestión térmica y el diseño de la ruta de alimentación para garantizar la transmisión estable de señales de alta potencia.
Sí, las PCB Any-Layer son ideales para aplicaciones de alta frecuencia como 5G y comunicaciones de alta velocidad porque proporcionan más rutas de señal y menor pérdida de transmisión.
En los diseños de RF, mantenga las rutas de señal lo más cortas posible, reduzca la diafonía y garantice la integridad de la señal utilizando diseños de microvías entre capas.
A: Elija materiales basándose en la frecuencia de la señal, las necesidades de gestión térmica y las propiedades eléctricas. Los materiales comunes incluyen FR4, Rogers y Taconic para aplicaciones de alta frecuencia.
Sí, la tecnología Any-Layer permite una mayor densidad de enrutamiento y más rutas de señal en la PCB, lo que potencialmente reduce la complejidad de otros paquetes de componentes.
A: Utilice software de diseño de PCB como Altium o Cadence para establecer reglas de diseño y tamaños de microvías adecuados, evitando problemas de fabricación durante la fase de diseño.
A: Las principales desventajas son los mayores costos, ciclos de fabricación más largos y requisitos estrictos del proceso de fabricación.
A: El desafío clave es la precisión de las microvías, especialmente en la fabricación y alineación de vías apiladas y vías escalonadas.
Sí, los pasos adicionales de laminación, relleno y galvanoplastia aumentan los costos, y se depende mucho de equipos avanzados como la perforación láser.
