Tutorial de Diseño de PCB de Microondas para Ingeniería del Mundo Real
Aunque a menudo escuchamos el término “microondas”, no es algo que la mayoría de nosotros encontremos en la electrónica cotidiana, e incluso cuando lo hacemos, puede ser difícil de reconocer. La tecnología de microondas, que se ocupa de señales electromagnéticas de alta frecuencia, se encuentra más comúnmente en aplicaciones como estaciones base celulares, sistemas de radar y equipos de imagen avanzados. El diseño para estos escenarios requiere una cuidadosa atención a la pérdida de señal, el control de impedancia, la interferencia electromagnética (EMI) y la selección de materiales.
Este tutorial tiene como objetivo desmitificar el diseño de PCB de microondas abordando estos desafíos de frente. Ya seas un aficionado que se adentra por primera vez en el diseño de alta frecuencia o un profesional que busca perfeccionar sus habilidades, esta guía te brindará información práctica para construir circuitos de microondas más confiables y eficientes.
Empiece por comprender los detalles específicos de las PCB de microondas
Las placas de circuito impreso (PCB) de microondas son placas especializadas diseñadas para operar a frecuencias muy altas, típicamente entre 1 GHz y 300 GHz. A estas frecuencias, el comportamiento eléctrico cambia drásticamente en comparación con los circuitos convencionales de baja frecuencia. De hecho, muchas de las suposiciones utilizadas en el diseño estándar de PCB comienzan a fallar una vez que se supera aproximadamente 1 GHz.
A bajas frecuencias, los interconectores son eléctricamente cortos en comparación con la longitud de onda de la señal. Los diseñadores pueden confiar en aproximaciones de elementos concentrados y asumir que las señales se propagan casi instantáneamente a través de las trazas. A frecuencias de microondas, sin embargo:
- El retardo de propagación de la señal se vuelve significativo en relación con el período de la señal.
- La capacitancia e inductancia distribuidas dominan el comportamiento del circuito.
- Los campos electromagnéticos se extienden más allá de las pistas de cobre.
- Las trayectorias de retorno desempeñan un papel fundamental en la conformación de la impedancia y la radiación.
- Las discontinuidades en el diseño provocan reflexiones de señal medibles.
La conclusión clave: el diseño de PCBs de microondas se trata realmente de dar forma a estructuras electromagnéticas, no solo de conectar componentes.
Piensa en una PCB de microondas como un medio tridimensional que guía campos electromagnéticos. Cada pista, plano, vía, interfaz dieléctrica y carcasa se convierte en parte del sistema de RF. Para diseñar de forma eficaz, los ingenieros deben considerar:
- Teoría de líneas de transmisión
- Condiciones de frontera electromagnéticas
- Dispersión de materiales
- Expansión térmica
- Tolerancias de fabricación
A diferencia de las PCB digitales, donde los márgenes de tiempo pueden absorber errores menores, los sistemas de microondas operan con estrictos presupuestos de amplitud y fase. Incluso pequeñas desviaciones en la geometría pueden generar problemas como:
- Degradación de la pérdida de retorno
- Ganancia de rizado
- Distorsión de retardo de grupo
- Desajustes de fase en sistemas de antenas

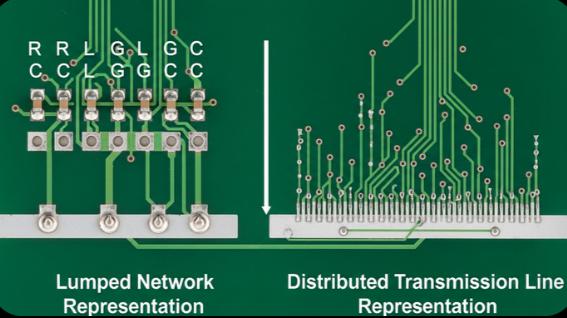

Comportamiento Distribuido en PCB de Microondas
En electrónica de baja frecuencia, a menudo tratamos los componentes como resistencias, inductores y condensadores discretos ubicados en nodos específicos. Se supone que el voltaje y la corriente son uniformes a lo largo de los conductores, lo que simplifica el análisis.
A frecuencias de microondas, esta suposición ya no se cumple:
Cuando una traza excede aproximadamente λ/16 de longitud, el modelado distribuido se vuelve obligatorio.
Las líneas de transmisión se describen por cuatro parámetros distribuidos:
- R’ – resistencia por unidad de longitud
- La’ inductancia por unidad de longitud
- G’ conductancia por unidad de longitud
- C’ – capacitancia por unidad de longitud
Estos parámetros definen la impedancia característica:
Para líneas de microondas de baja pérdida:
Implicaciones prácticas:
Una traza de 15 mm a 10 GHz no es solo una conexión simple; puede actuar como:
- Un resonador
- Un elemento de retardo
- Un desfaseador
- Una fuente de reflexión
Si las longitudes de traza no se controlan cuidadosamente, pueden filtrar señales involuntariamente o introducir reflexiones, degradando el rendimiento de su circuito.
Efectos de la frecuencia de microondas en estructuras de PCB
Efecto piel
Los campos magnéticos alternos dentro de un conductor inducen corrientes parásitas que empujan la mayor parte de la corriente de señal hacia la superficie. Esto significa que la mayor parte del conductor apenas se utiliza.
Fórmula de cálculo de la profundidad de penetración:
Por ejemplo, 1 oz de cobre estándar tiene un grosor de aproximadamente 35 µm. A frecuencias de microondas:
- 1 GHz → δ ≈ 2 µm
- 10 GHz → δ ≈ 0.66 µm
- 60 GHz → δ ≈ 0.27 µm
Como resultado, más de 981 TP3T del espesor del conductor quedan, en la práctica, sin utilizar.
Las consecuencias de ingeniería incluyen:
- La rugosidad de la superficie aumenta significativamente la resistencia efectiva.
- El cobre electrodepositado (ED) puede introducir pérdidas adicionales.
- El cobre recocido laminado (RA) se prefiere para diseños de mmWave.
- El plateado reduce la resistencia superficial, mejorando el rendimiento.
- Los acabados ENIG pueden aumentar ligeramente la pérdida debido a la capa de níquel.
- Las simulaciones EM deben incluir modelos de corrección de rugosidad superficial para predecir las pérdidas con precisión.
Pérdida Dieléctrica
La pérdida dieléctrica ocurre porque los dipolos en el material se retrasan con respecto al campo eléctrico que alterna rápidamente.
Fórmula de cálculo de la tangente de pérdida:
Fórmula de cálculo de atenuación dieléctrica:
Por encima de aproximadamente 6–10 GHz, los materiales de baja pérdida son obligatorios. A modo de referencia:
| Material | DK | Df |
|---|---|---|
| FR-4 | 4.2–4.8 | 0.015–0.025 |
| RO3003 | 3.0 | 0.0013 |
| RO4350B | 3.66 | 0.0031 |
Consideraciones clave:
- Un Df (tangente de pérdidas) más bajo es más importante que un Dk más bajo para minimizar las pérdidas.
- La Dk estable en todo el rango de temperatura es fundamental para diseños sensibles a la fase.
- La anisotropía dieléctrica debe ser considerada en PCBs multicapa.
En los arreglos en fase, incluso pequeñas variaciones en Dk pueden causar errores en la dirección del haz.
Impacto de la rugosidad superficial
En las frecuencias de onda milimétrica, la rugosidad de la superficie del conductor puede suponer hasta 40% de pérdida de inserción. Los diseñadores suelen utilizar modelos como:
- Factor de corrección de Hammerstad
- Modelo “bola de nieve” de Huray
Mejores prácticas:
- Obtenga los parámetros de rugosidad superficial de su proveedor de laminados.
- Incluir efectos de rugosidad en simulaciones electromagnéticas 3D.
- Compare la pérdida de inserción simulada y medida para validar su diseño.
Control de Impedancia a Frecuencias de Microondas
A frecuencias de microondas, cada pista de PCB actúa como una línea de transmisión. Esto significa que la señal “ve” una impedancia característica (Z_0), que típicamente es de 50 Ω en sistemas de RF. Si la impedancia de carga (Z_L) no coincide exactamente con Z_0, parte de la señal se refleja de regreso hacia la fuente en lugar de ser entregada completamente a la carga.
El coeficiente de reflexión (Γ) cuantifica este efecto:
Cuando Z_L = Z_0, no hay reflexión. Cualquier desviación crea ondas reflejadas, que pueden provocar ondas estacionarias, rizado de ganancia, eficiencia reducida e incluso inestabilidad en circuitos de RF de alta ganancia.
Por qué los pequeños errores de impedancia son importantes
Los sistemas de microondas son extremadamente sensibles a pequeñas variaciones de impedancia porque la longitud de onda se reduce a medida que aumenta la frecuencia. Incluso cambios menores en el ancho de la traza, el grosor del dieléctrico o la rugosidad del cobre pueden alterar la impedancia lo suficiente como para crear reflexiones medibles.
Por ejemplo, en un sistema de 50 Ω:
- Desajuste 5% (≈52,5 Ω) → Pérdida de retorno ≈ 26 dB (una reflexión pequeña pero apreciable)
- Desajuste 10% (≈55 Ω) → Pérdida de retorno ≈ 20 dB (lo suficientemente significativa como para reducir el rendimiento)
La pérdida de retorno (RL) está relacionada con Γ por:
Los sistemas de RF y microondas de alto rendimiento —como frontales de radar, transceptores satelitales, arreglos en fase y módulos 5G— suelen tener como objetivo una pérdida de retorno de >20–25 dB, y a veces >30 dB en rutas críticas.
Incluso una pequeña desviación de la impedancia superior a ±21 TP3T puede provocar:
- VSWR (relación de onda estacionaria de voltaje) elevado
- Eficiencia reducida del amplificador
- Ganancia de rizado a través de la frecuencia
- Distorsión de fase
- Oscilación potencial en circuitos sensibles
Por esta razón, el grosor de la pila, la tolerancia de la constante dieléctrica, la precisión del grabado del cobre y la repetibilidad de la fabricación deben controlarse estrictamente. En el diseño de PCB de microondas, el control de impedancia no es opcional, es esencial para un rendimiento electromagnético predecible.
Cuando la impedancia de trazado es importante
Una pista requiere impedancia controlada si su longitud excede aproximadamente λ/16.
Ejemplo: En un sustrato Dk = 3.5 a 5 GHz:
- Longitud de onda λ ≈ 32 mm
- λ/16 ≈ 2 mm
Esto significa que incluso las pistas muy cortas pueden necesitar impedancia controlada para evitar reflexiones.
Estructuras de Líneas de Transmisión
Microtira
Las líneas de microcinta tienen sus campos en parte en el dieléctrico y en parte en el aire. Esto las hace relativamente fáciles de diseñar y fabricar, pero la constante dieléctrica efectiva depende de la distribución del campo:
Consideraciones de diseño:
- La pérdida por radiación aumenta con la frecuencia.
- La impedancia es sensible a las variaciones en el grosor del cobre y el ancho de la traza.
- Las discontinuidades en las curvas o vías pueden crear reflejos y deben optimizarse cuidadosamente.
Plano de línea
Una stripline es una traza intercalada entre dos planos de masa y completamente encerrada en material dieléctrico.
Ventajas:
- Excelente aislamiento de señales externas
- Radiación muy baja
- Impedancia estable y predecible
Desafíos:
- Más difícil de sondear y depurar señales
- Las transiciones de Vía son más complejas
- Ligeramente mayor pérdida dieléctrica porque el campo electromagnético está completamente confinado dentro del sustrato
Stripline es común en placas de circuito impreso multicapa de microondas y RF de alto rendimiento donde la integridad de la señal y el aislamiento son críticos.
Guía de onda coplanar
Las líneas CPW tienen la traza de señal y las trazas de tierra en la misma capa, separadas por una estrecha brecha.
Por qué CPW es popular:
- Puesta a tierra fácil de derivación: se pueden colocar vías de tierra muy cerca de la línea de señal
- Mejor integración con MMICs (circuitos integrados de microondas monolíticos)
- Menor radiación comparada con microstrip estándar
Aplicaciones comunes:
- Sistemas de radar de 24 GHz
- Comunicación WiGig de 60 GHz
- Módulos de RF mmWave
CPW es especialmente útil para diseños de alta frecuencia y compactos porque mejora la conexión a tierra, reduce la radiación y admite la integración con componentes de RF avanzados.
Acoplamiento Electromagnético y Diafonía
Acoplamiento capacitivo
El acoplamiento capacitivo ocurre cuando los campos eléctricos de las pistas adyacentes interactúan. Esencialmente, un cambio de voltaje en una pista puede inducir un voltaje no deseado en una pista vecina.
El acoplamiento se vuelve más fuerte cuando:
- Las trazas están demasiado juntas
- Las longitudes de traza paralelas son largas
- Se utilizan materiales de alta constante dieléctrica (Dk), que almacenan más energía eléctrica
Estrategias de mitigación:
- Mantén una distancia adecuada entre las pistas
- Coloque pistas de tierra o de guarda entre líneas sensibles
- Optimizar el apilamiento de la PCB para reducir la superposición de campos de alta frecuencia
Acoplamiento inductivo
El acoplamiento inductivo ocurre a través de los campos magnéticos generados por bucles de corriente en las pistas. Cuando estos campos se enlazan con bucles vecinos, inducen corrientes no deseadas, causando interferencia. La susceptibilidad depende en gran medida del área del bucle de las rutas de la señal.
Estrategias de mitigación:
- Mantén las rutas de retorno actuales apretadas y cercanas a las trazas de la señal
- Utilice planos de tierra sólidos para proporcionar rutas de retorno de baja inductancia
- Evite divisiones o roturas en tierra que fuercen a las corrientes de retorno a tomar desvíos más largos

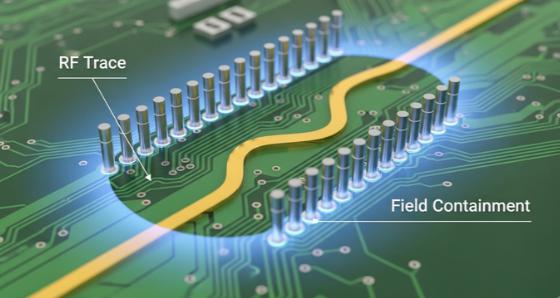

Vía cercas
Una vía de blindaje es una hilera de vías que conectan múltiples capas de tierra alrededor de una traza de señal o una cavidad. Actúa como un escudo para confinar campos electromagnéticos y reducir la interferencia.
- Regla de espaciado: aproximadamente λ/20 o más cerca
- Propósito:
- Contener campos de alta frecuencia
- Reduce la radiación y la interferencia
- Mejorar el aislamiento entre pistas o circuitos adyacentes
Las vías de cercado son especialmente importantes en diseños de stripline y guía de onda coplanar,
así como para pistas de microondas de alta potencia, para evitar fugas y mantener un control de impedancia estricto.
Inmersión Profunda en la Selección de Materiales
Constante dieléctrica (Dk) y Factor de disipación (Df)
La Dk es una propiedad clave a considerar. Influye en la impedancia, la velocidad de la señal y el ancho de la pista. Los materiales con una Dk más baja permiten pistas más anchas, lo que reduce la pérdida del conductor y facilita la fabricación. Los materiales con Dk más alta permiten diseños más pequeños y densos, pero pueden aumentar la pérdida dieléctrica.
Df determina cuánta energía de señal se pierde en forma de calor dentro del sustrato. Para diseños de alta frecuencia:
- Alrededor de 10 GHz, usa materiales con un Df < 0.005
- Para aplicaciones mmWave, apunte a un Df < 0.002
Elegir materiales con baja Df es esencial para mantener la integridad de la señal y minimizar las pérdidas.
Estabilidad térmica: TCDk
El coeficiente térmico de Dk (TCDk) describe cómo cambia la constante dieléctrica con la temperatura. Esto es especialmente importante en:
- Antenas de arreglo en fase
- Osciladores de frecuencia estable
- Filtros de precisión
Los cambios de fase o de frecuencia inducidos por la temperatura pueden afectar significativamente el rendimiento. La selección de materiales con bajo TCDk asegura que las señales permanezcan estables ante los cambios de temperatura, proporcionando una operación fiable.
Gestión Térmica
Los amplificadores de potencia de microondas generan calentamiento localizado, lo que afecta a:
- Constante dieléctrica (Dk)
- Resistencia del conductor
- Ganar estabilidad
Las estrategias de mitigación incluyen:
- Vías térmicas
- “Monedas” de cobre”
- Laminados con respaldo de aluminio
- Disipadores de calor
- Cobre de unión directa
Para secciones de RF superiores a 5 W, se recomienda encarecidamente realizar simulaciones térmicas para garantizar una operación segura y estable.
Consideraciones finales
Al comprender los principios fundamentales de diseño, seleccionar los materiales adecuados de baja pérdida, aplicar prácticas de diseño sólidas y utilizar métodos de simulación y prueba precisos, los ingenieros pueden construir placas de circuito impreso (PCB) de microondas que cumplan con los exigentes requisitos de los sistemas electrónicos modernos. A medida que las frecuencias continúan aumentando, dominar estos fundamentos se vuelve esencial para desarrollar diseños confiables y de alto rendimiento.
Al mismo tiempo, trabajar con un socio experimentado puede marcar una diferencia significativa. En PCBCool, contamos con una amplia experiencia en el manejo de proyectos de PCB de microondas, desde el soporte de diseño y la selección de materiales hasta la fabricación y el ensamblaje. Ya sea que esté desarrollando un prototipo o escalando a producción, nuestro equipo está listo para ayudarle a completar su diseño con confianza.
