¿Qué es el material FR-4 en PCBs?
En el mundo de la electrónica, hay un material que a menudo pasa desapercibido: el FR-4. Como sustrato de referencia para las PCBs, el FR-4 desempeña un papel crucial en todo, desde proyectos de electrónica DIY hasta la fabricación profesional de PCBs. Ya sea que elijas materiales para un nuevo diseño o simplemente tengas curiosidad sobre cómo funcionan las PCBs, el FR-4 está en el centro de todo.
En este artículo, te guiaremos a través de todo lo que necesitas saber sobre el FR-4, desde su definición básica y sus características de rendimiento clave hasta su papel en los procesos de fabricación. Al final, ya seas un entusiasta de la electrónica, un ingeniero principiante o un profesional de la industria de PCB, tendrás un conocimiento sólido del material FR-4 en las PCB.
¿Qué es el FR-4?

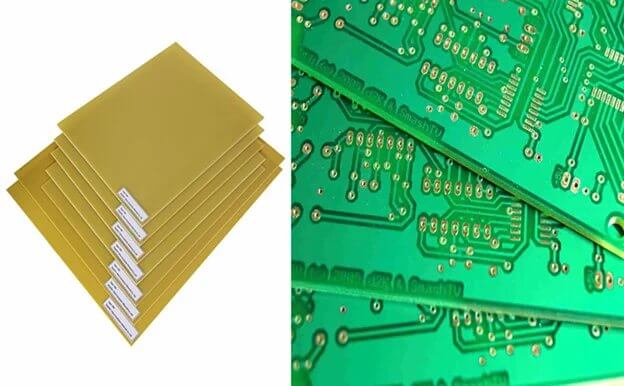

El FR-4 (a veces escrito como FR4) es un material ampliamente utilizado para PCBs. Es un compuesto hecho al combinar tela de fibra de vidrio tejida con resina epoxi ignífuga, lo que le otorga tanto resistencia como aislamiento eléctrico.
El nombre “FR-4” proviene de:
- FR – abreviatura de "Flame Retardant" (retardante de llama), lo que significa que el material resiste la combustión y puede autoextinguirse si se inflama.
- 4 – originalmente una designación NEMA, a menudo asociada con su clasificación de resistencia a la llama. En la práctica, los materiales FR-4 generalmente cumplen con los estándares UL 94 V-0, que es una de las clasificaciones de resistencia a la llama más estrictas para plásticos.
En PCB, el FR-4 cumple tres propósitos clave:
- Aislamiento eléctrico y soporte estructural – El FR-4 aísla las pistas de cobre y los terminales de los componentes, previniendo cortocircuitos. Al mismo tiempo, actúa como la estructura principal de la PCB, soportando todos los componentes y las capas de cobre para mantener la integridad estructural.
- Gestión del calor – Los componentes electrónicos generan calor durante su funcionamiento. Aunque el FR-4 no es muy conductor térmicamente, ayuda a disipar el calor por toda la placa, reduciendo los puntos calientes y permitiendo que el calor se disipe a través de disipadores de calor o carcasas.
- Protección mecánica – El FR-4 ofrece resistencia y tenacidad. Soporta altas temperaturas de soldadura, presión de ensamblaje y pequeños impactos o vibraciones, manteniendo los circuitos y componentes seguros durante la fabricación y el uso diario.
Componentes clave del FR-4
Resina epoxi: el pegamento que lo une todo
La resina epoxi es el principal material aglutinante del FR-4, y representa entre el 40 % y el 60 % del peso total del material. Su función es mantener unidas las capas de fibra de vidrio, al tiempo que proporciona aislamiento eléctrico y resistencia al calor.
El tipo de resina epoxi utilizada afecta propiedades importantes como la temperatura de transición vítrea (Tg), la tolerancia al calor y el rendimiento a alta frecuencia.
Los tipos comunes de resina epoxi incluyen:
- Bisfenol A
- Bisfenol F
- Resina epoxi modificada con fenol
Tela de Fibra de Vidrio: El Esqueleto del Material
El tejido de fibra de vidrio actúa como refuerzo en el FR-4, y suele representar entre el 30 % y el 50 % del peso. Aporta al material resistencia mecánica, tenacidad y estabilidad dimensional, lo que evita que se deforme o se agriete bajo el efecto del calor o de la tensión mecánica.
Los tipos comunes de tela de fibra de vidrio incluyen:
- 1080: relativamente delgado, ideal para PCB delgados
- 2116: más comúnmente utilizadas, adecuadas para tableros estándar
- 3013: más gruesa, utilizada para tableros de alta resistencia o más gruesos
Lámina de cobre: Preparando FR-4 para PCBs
Técnicamente, el FR-4 en sí mismo no incluye cobre. Sin embargo, en la práctica, el FR-4 se suministra a menudo en dos formas:
- Sustrato FR-4 – solo el material base sin cobre
- Laminado revestido de cobre FR-4 (CCL) – FR-4 laminado con lámina de cobre, listo para la fabricación de PCB
Por lo general, las placas más finas que 0.5 mm se suministran como laminados recubiertos de cobre, mientras que las placas más gruesas suelen ser de sustrato FR-4 desnudo.
Las opciones comunes de lámina de cobre incluyen:
- Por proceso: lámina de cobre electrolítico (ED), lámina de cobre laminado y recocido (RA)
- Por grosor: 1 oz (~35 μm), 2 oz (~70 μm), 3 oz (~105 μm)
Rendimiento de FR-4 de un vistazo
Tg (Temperatura de Transición Vítrea) – El Factor Más Crítico
Tg es la temperatura a la que el FR-4 comienza a ablandarse y perder rigidez. Más allá de este punto, su resistencia mecánica y aislamiento disminuyen, y la placa puede deformarse. Tg establece esencialmente la tolerancia al calor y la temperatura de funcionamiento segura de la PCB.
- FR-4 estándar: Tg ≥ 130°C, bueno para electrónica general, soldadura estándar (reflujo 220–240°C), temperatura de operación ≤120°C
- FR-4 de Tg media: Tg ≥ 150°C, para aplicaciones ligeramente más calientes como electrónica automotriz, reflujo de 240–260°C, operación ≤140°C
- FR-4 de alta Tg: Tg ≥ 170 °C, para equipos de alta potencia, reflujo 260-280 °C, operación ≤ 160 °C
Td (Temperatura de Descomposición Térmica) – Capacidad de Calefacción de Respaldo
Td es la temperatura a la que el FR-4 comienza a descomponerse y carbonizarse bajo el calor. Una Td más alta significa que el material puede tolerar el calor por más tiempo sin envejecimiento ni daños.
- FR-4 estándar: Td ≥ 300 °C, soporta calor a corto plazo como soldadura por reflujo; altas temperaturas a largo plazo aceleran el envejecimiento
- FR-4 de alta Tg: Td ≥ 350 °C, adecuado para calor intenso a corto plazo y uso prolongado en entornos calurosos
Td siempre debe exceder la temperatura de reflujo. De lo contrario, el FR-4 puede descomponerse durante la soldadura, causando delaminación o daños en la PCB.
Constante Dieléctrica (Dk) y Factor de Disipación (Df) – Rendimiento a Alta Frecuencia
La DK afecta la velocidad de la señal y la impedancia. Una DK más baja = propagación de señal más rápida.
Df mide la pérdida de energía en un campo eléctrico. Menor Df = menor atenuación de la señal.
- FR-4 estándar: Dk ≈ 4.2–4.8 (1 MHz), Df ≈ 0.015–0.025; funciona bien para circuitos de baja frecuencia o de uso general
- FR-4 de baja pérdida: Dk ≈ 3.8–4.2, Df ≤ 0.015 (rango de GHz); ideal para WiFi, Bluetooth y otros circuitos de frecuencia media a alta
Cómo se compara el FR-4 con otros sustratos para PCB
| Sustrato | Rasgos clave | Aplicaciones Típicas | Cómo se diferencia del FR-4 |
|---|---|---|---|
| FR-4 | Buen aislamiento, fuerte resistencia mecánica, resistencia al calor decente, excelente relación costo-rendimiento | Electrónica de consumo, equipos industriales, PCB de propósito general | Rendimiento equilibrado y asequibilidad; el más utilizado |
| Rogers | Excelente rendimiento a alta frecuencia, baja pérdida de señal, alta resistencia al calor | Dispositivos de comunicación de alta frecuencia (5G, radar, módulos de RF) | Supera al FR-4 a altas frecuencias, pero es 5–10 veces más caro |
| PTFE | Rendimiento excepcional de alta frecuencia, resistente a la corrosión, excelente aislamiento | Equipos de RF de alta gama, militar, aeroespacial | Rendimiento superior, muy costoso y más difícil de procesar |
| PI (Poliimida) | Flexible, resistente al calor, ligero | Placa de circuito impreso flexible (teléfonos plegables, dispositivos vestibles) | Mucho más flexible que el FR-4, pero con menor rigidez y mayor coste |
| Basado en papel (FR-1 / FR-2) | Bajo costo, aislamiento promedio, resistencia al calor limitada | Electrónica simple (juguetes, controles remotos básicos) | Menor rendimiento que FR-4; gradualmente siendo reemplazado |
Cómo se fabrican las laminados recubiertos de cobre FR-4
1. Preparación de las materias primas
El primer paso consiste en seleccionar y preparar los materiales principales: resina epoxi, tela de fibra de vidrio y lámina de cobre. Un tratamiento adecuado en esta etapa garantiza la calidad del laminado final.
- Resina epoxi: Elija resina de alta pureza, mezcle los agentes de curado y retardantes de llama según sea necesario, y asegure una solución uniforme.
- Tela de fibra de vidrio Seleccione el tipo correcto, luego desengrase y seque para eliminar impurezas y humedad para una mejor adhesión a la resina.
- Papel de cobre: Use lámina con una superficie lisa y un espesor uniforme. Los tratamientos superficiales como el lijado o la pasivación mejoran la adhesión y previenen la delaminación.
2. Impregnación y secado de resina
La tela de fibra de vidrio se empapa en la solución de epoxi preparada, permitiendo que absorba completamente la resina. Luego, las láminas se secan para eliminar la humedad y los solventes, formando preimpregnados (láminas PP).
3. Lay-Up: Apilamiento de Capas
A continuación, las láminas de preimpregnado y el papel de cobre se apilan según el grosor y el número de capas deseados:
- FR-4 de una sola capa: Lámina de cobre + preimpregnado + lámina de cobre (doble cara)
- FR-4 multicapa: Alternar capas de preimpregnado y lámina de cobre. Se pueden insertar circuitos de PCB de capa interna pregrabados para formar laminados multicapa.
4. Laminación por calor
Este es el paso más crítico. Los materiales apilados se prensan bajo calor y presión para curar la epoxi y unir las capas.
- Temperatura: Alrededor de 160-180°C para curar la resina y unir fibra de vidrio y cobre
- Presión 1.5–3.0 MPa para eliminar vacíos y asegurar una unión firme
- Tiempo: 60–120 minutos, dependiendo del grosor y la cantidad de capas
5. Enfriamiento y corte
Después del laminado, las placas se dejan enfriar a temperatura ambiente. Luego se cortan en los tamaños requeridos, y los bordes se alisan para eliminar rebabas o defectos.
6. Inspección de calidad y empaquetado
Cada laminado FR-4 se somete a estrictos controles para garantizar que cumpla con los estándares de rendimiento:
- Inspección visual: Busque burbujas, rayones, delaminación o cobre desigual
- Comprobaciones dimensionales: Verificar el grosor, el número de capas y la precisión del tamaño
- Pruebas eléctricas: Medir la resistencia de aislamiento, el voltaje de ruptura dieléctrica y otros parámetros clave
Una vez aprobadas, las láminas se empaquetan cuidadosamente para protegerlas de la humedad, el polvo y los daños durante el almacenamiento y el envío, asegurando que lleguen listas para la fabricación de PCB.
Consideraciones finales
El FR-4 es una piedra angular del diseño moderno de PCB, que ofrece una combinación completa de aislamiento, resistencia mecánica, resistencia al calor y asequibilidad. Su versatilidad lo convierte en la opción preferida en productos electrónicos de consumo, equipos industriales, electrónica automotriz y más. Saber cómo se fabrica el FR-4 y qué propiedades aporta ayuda a ingenieros, aficionados y profesionales de PCB a tomar decisiones de materiales más inteligentes y a lograr placas confiables y de alta calidad.
Aquí en PCBCool, damos soporte tanto a aficionados como a empresas con Soluciones de PCB FR-4. Para socios comerciales, incluso proporcionamos muestras de prototipos gratuitas para que pueda probar y evaluar nuestras PCB o PCBA FR-4 antes de comprometerse con la producción completa.
