Cómo diseñar un esquemático de PCB listo para fabricación
El diseño de una placa de circuito impreso (PCB) comienza mucho antes de enrutar una sola pista de cobre. Comienza con el esquema—el plano lógico de tu sistema electrónico.
Un esquema de PCB bien diseñado hace más que definir las conexiones; transmite la intención del diseño, habilita depuración eficiente, y favorece una transición fluida a la fabricación.
Esta guía va más allá del dibujo esquemático básico, cubriendo las prácticas de ingeniería, los estándares de documentación y los pasos de verificación necesarios para crear esquemáticos de nivel profesional en los que los fabricantes puedan confiar.
Qué es realmente un esquema de PCB
Un esquemático de placa de circuito impreso (PCB) es la definición lógica de un sistema electrónico. Especifica cómo se conectan eléctricamente los componentes, cómo fluyen las señales y cómo se distribuye la energía, sin describir ubicación física o geometría de la placa.
En un proyecto de pasatiempo, un esquema desordenado es una inconveniencia. En un entorno de producción, es una responsabilidad. Un esquema listo para fabricación impacta directamente:
- Prevenir errores
Una nomenclatura clara de las señales y una agrupación lógica revelan los errores de forma temprana, como por ejemplo, invertidos Líneas TX/RX, faltan tracciones, o conexiones de alimentación incorrectas, antes de que resulten en costosos Revisión de PCB.
- Garantizar la Fabricabilidad
Un esquema bien estructurado conduce a una precisa Lista de Materiales, ayudando a la fábrica a obtener el correcto partes, huellas, y variantes sin suposiciones.
- Habilitar la colaboración interdepartamental
Los ingenieros, los diseñadores de trazados y los socios de fabricación deben poder comprender el diseño sin tener que rastrear.“cableado spaghetti”o adivinar la intención.
- Soporte, depuración y análisis de fallos
Cuando una placa falla en el laboratorio o en campo, el esquemático es la referencia principal para el análisis de causa raíz. Una mala organización ralentiza el diagnóstico y aumenta el tiempo de inactividad.
Es común confundir los esquemáticos con el diseño de la PCB. La ambigüedad en el esquemático crea riesgos posteriores. Aquí hay una distinción simple:
- Diagrama: Define la intención eléctrica: relaciones de señal, dominios de potencia, designadores de referencia, valores de componentes y restricciones de diseño.
- Diseño: Traduce esa intención a la realidad física —colocación de componentes, enrutamiento de trazas, control de impedancia, distancias de aislamiento y térmica, y comportamiento térmico.
Para una comparación más detallada, consulta nuestro artículo destacado: Esquemático vs. Diseño.
A continuación, cubriremos los estándares de documentación y la planificación necesarios para que su esquema esté realmente listo para la fabricación.
Normas de Documentación de Esquemas de PCB (Antes de Dibujar)
El diseño esquemático profesional comienza antes de colocar el primer símbolo. Los estándares de documentación definen cómo se leerá, revisará, fabricará y mantendrá su esquema. Estas “reglas del lienzo” deben establecerse con anticipación.
Selección de un tamaño de página adecuado
Elija un tamaño de página que admita la legibilidad y la densidad lógica. Evite forzar un diseño complejo de CPU o SoC en una sola hoja pequeña.
| Tamaño de página | Uso típico |
|---|---|
| A4 / Carta | Placas de breakout simples o subcircuitos pequeños |
| A3 / Tabloide | Estándar de la industria; densidad y legibilidad equilibradas para revisión en pantalla e impresión |
| A2 / C | Sistemas o planos posteriores muy complejos (usar con moderación; difícil de imprimir y revisar) |
Un esquema que no se puede revisar cómodamente en pantalla o imprimir para su discusión ralentiza las revisiones de diseño y aumenta los errores de interpretación.
Nomenclatura y numeración de páginas
Nunca deje páginas de esquemas etiquetadas como “Sheet1” o “Sheet2”. Los nombres de las páginas deben comunicar la función y el contexto del sistema.
Estructura recomendada:
- Prefijos funcionales
Ejemplo: PWR_01 (Alimentación), MCU_01 (Procesamiento), IO_02 (Interfaces)
- Agrupación lógica
- Grupo A: Entrada y Regulación de Potencia
- Grupo B: Microcontrolador y Lógica Digital
- Grupo C: Front-end analógico
- Grupo D: Conectores y E/S
La nomenclatura consistente permite a los ingenieros de diseño, fabricantes y revisores navegar por el diseño sin tener que descifrar su intención.

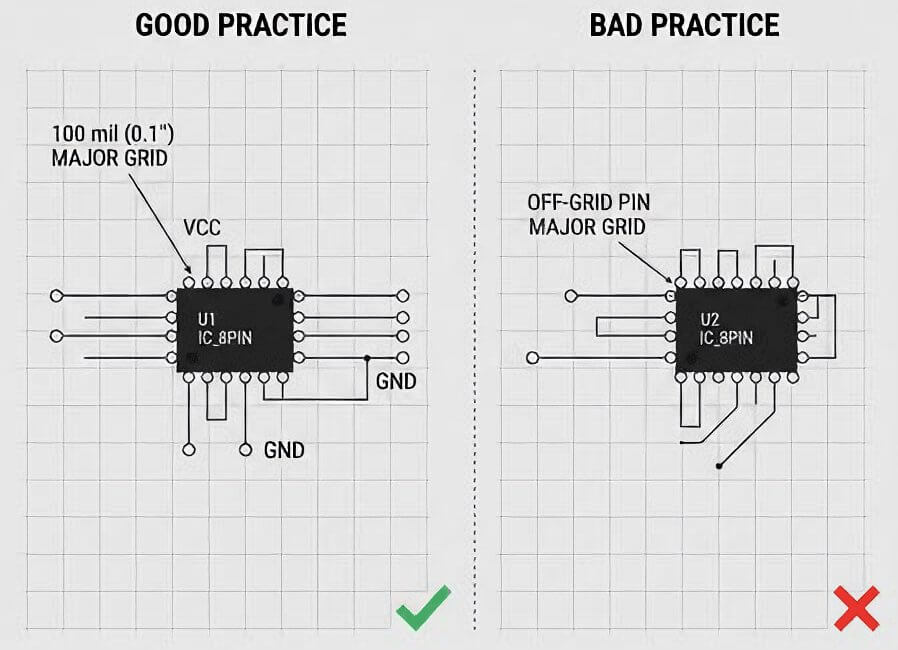

Implementación de un sistema de cuadrícula
La cuadrícula es innegociable. La mayoría de las herramientas de EDA utilizan por defecto una rejilla de 100 mil (0.1″), y esta debería seguir siendo tu referencia de alineación principal.
Reglas
- Coloca todos los pines de componente en la cuadrícula de 100 mil
- Use mallas más finas (50 mil o 25 mil) solo para la alineación de texto o el movimiento de etiquetas
- Nunca enrutes cables ni coloques pines fuera de la cuadrícula
Por qué esto importa:
Los pines desconectados ("off-grid") crean cables que visualmente parecen conectados, pero están eléctricamente abiertos. Estos errores a menudo superan las comprobaciones de ERC y solo se manifiestan durante el diseño o la puesta en marcha, momentos en los que las correcciones son costosas.

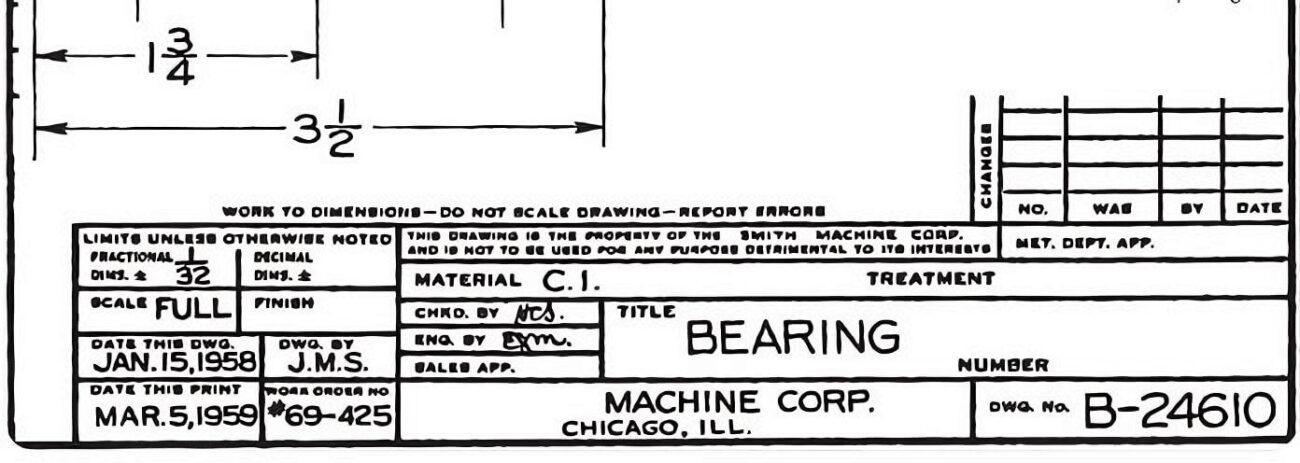

Estándares de la Cajetín (Requisitos del Pie de Página)
Cada hoja de esquema debe contener un bloque de título completamente poblado. En entornos profesionales, esto es un Control de revisiones y requisito de rendición de cuentas, no decoración.
Campos obligatorios:
- Nombre del Proyecto: Nombre del sistema o producto
- Nombre de la hoja: Función específica (por ejemplo, “Regulador reductor de 5V”)
- Revisión: Rev 1.0, Rev A, etc.
- Fecha: Fecha de última modificación
- Autor: Ingeniero responsable
Los bloques de título incompletos rompen la trazabilidad y complican las auditorías de diseño, especialmente cuando circulan múltiples revisiones.

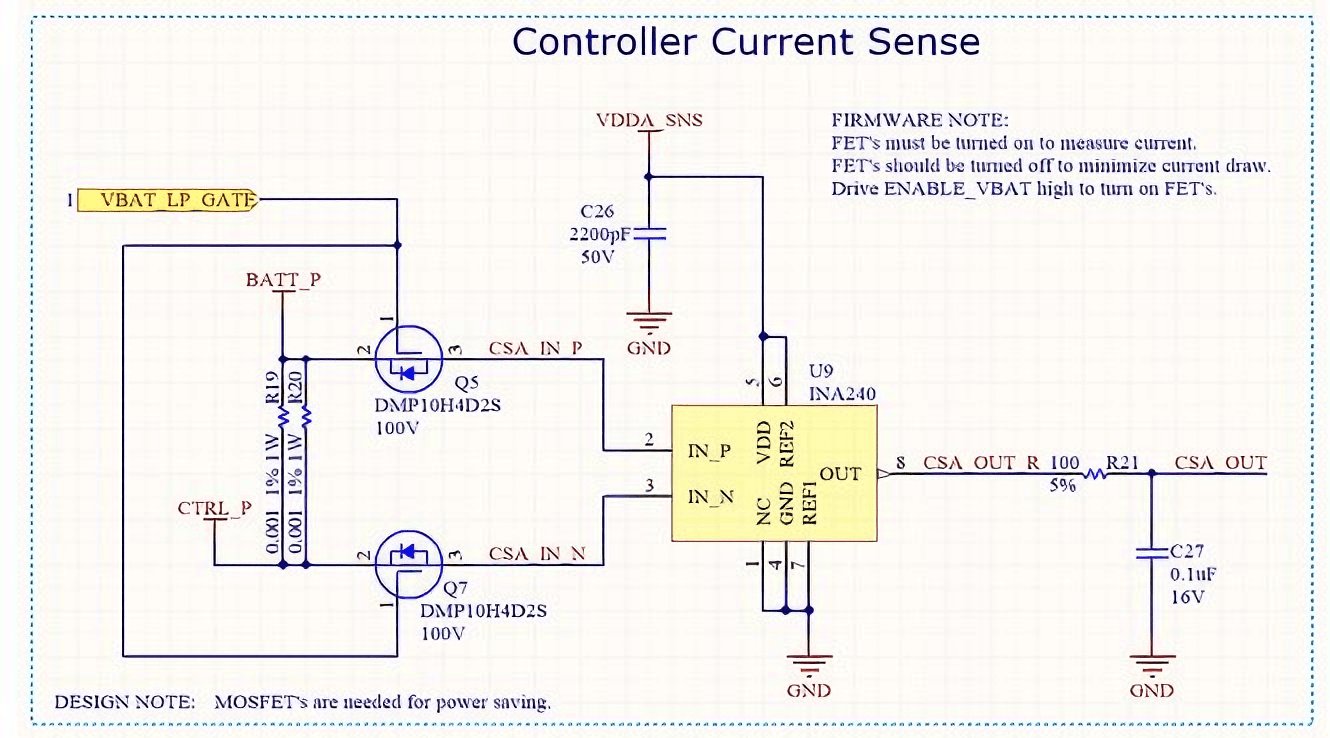

Estrategia de Notas y Comentarios
Reserve un área dedicada —generalmente la primera hoja— para Notas Eléctricas.
Ejemplos comunes incluyen:
- Suposiciones de ensamblaje predeterminado
“Todas las resistencias son del tipo 1% 0603, salvo que se indique lo contrario”.”
- Opciones de configuración
“R40 poblado = Arranque desde Flash.”
Mantener un tabla de revisión en la primera página para registrar qué cambió, quién lo cambió y cuándo. Esto es fundamental para el soporte a largo plazo, las ECO y la continuidad de la fabricación.
Planificación de Sistemas y Arquitectura Lógica
No empieces colocando componentes al azar. Empieza por la estructura.

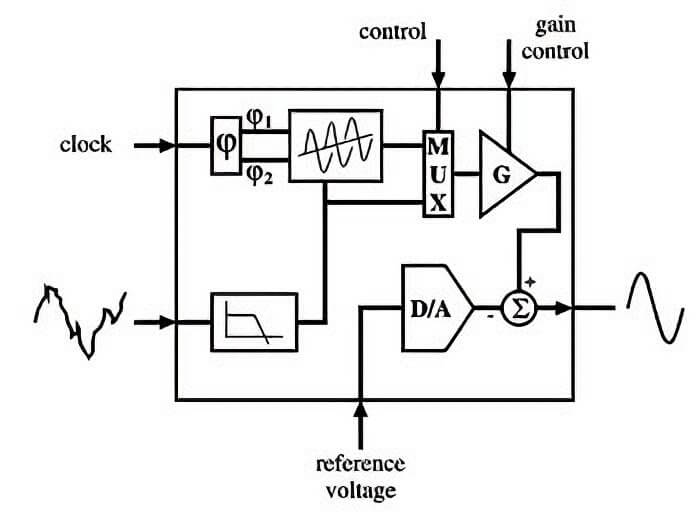

Creación de Diagrama de Bloques
Crea un diagrama de bloques de alto nivel que defina los principales módulos funcionales.
Flujo típico:
Potencia → Procesamiento → Interfaces
Este paso ayuda a estimar la complejidad del esquema, el número de páginas y la jerarquía antes de que comience el diseño detallado.
Convenciones del Flujo de Señal
La legibilidad del esquema depende de una lógica visual coherente. Sigue las convenciones de lectura occidentales estándar:
- Entradas Izquierda
- Salidas De acuerdo
- Poder Arriba
- Suelo Abajo
Romper estas convenciones obliga a los lectores a “descifrar” mentalmente el flujo de señales y aumenta el tiempo de revisión.

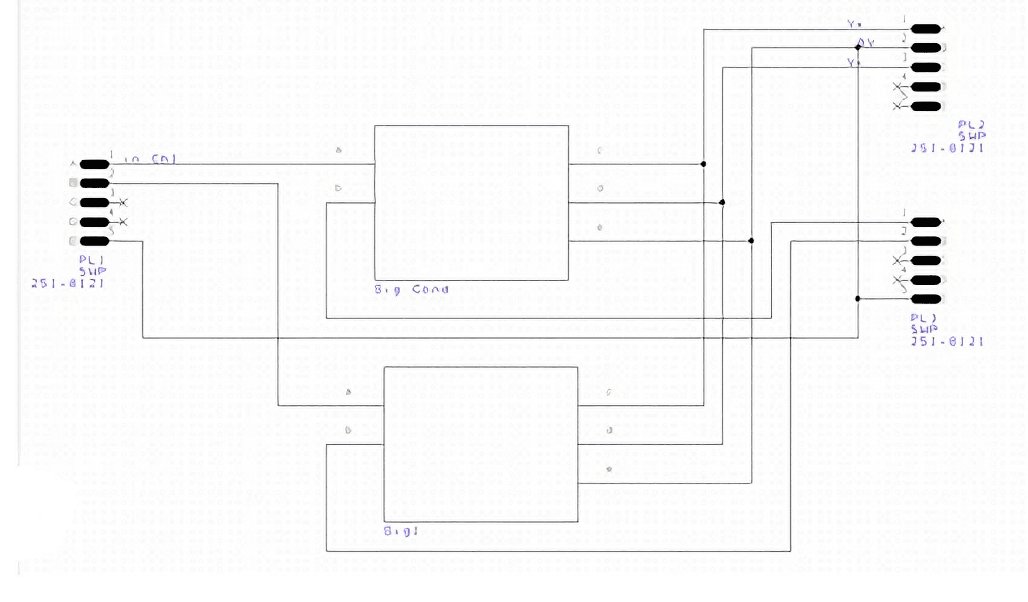

Diseño de Esquema Jerárquico
Para diseños que superen las cinco páginas, se recomiendan encarecidamente los esquemas jerárquicos.
- Sábana encimera Bloques funcionales que representan subsistemas
- Hojas secundarias: Circuitería detallada
Beneficios:
- Panorama general del sistema
- Navegación más rápida durante las revisiones
- Módulos reutilizables (por ejemplo, duplicar un bloque de controlador de motor sin redibujar)
La estructura jerárquica escala mejor a medida que los diseños evolucionan del prototipo a la producción.
Configuración del entorno de captura esquemática
Selección de una herramienta de EDA
Elija una herramienta EDA (Automatización del Diseño Electrónico) que se ajuste a su flujo de trabajo y complejidad del proyecto:
- KiCad: Una opción gratuita y de código abierto con creciente adopción en la industria; adecuada para startups y equipos pequeños.
- Altium Designer: El estándar corporativo para diseños de PCB complejos, multicapa y de alta velocidad.
- OrCAD / Eagle: Herramientas heredadas todavía ampliamente utilizadas en ciertas industrias o para mantener proyectos antiguos.
Configuración del proyecto
Antes de colocar cualquier componente, organiza tus archivos de proyecto para agilizar la colaboración y el mantenimiento futuro. Una estructura de carpetas recomendada:
/Datasheets → Almacenar todas las hojas de datos de los componentes localmente
/Libraries → Símbolos y encapsulados específicos del proyecto
/Output → Gerbers, BOMs, PDFs y otras salidas de fabricación
Símbolos de Componentes y Librerías
Los símbolos y las bibliotecas correctos son fundamentales para evitar errores esquemáticos y problemas de fabricación posteriores.
- Designadores de Referencia Estándar: Mantener la coherencia para garantizar que la casa de ensamblaje pueda localizar los componentes de manera eficiente.
| Designador | Tipo de componente |
|---|---|
| R | Resistencia |
| C | Condensador |
| L | Inductor |
| D | Diodo / LED |
| Q | Transistor (BJT, FET) |
| U | Circuito Integrado (CI) |
| J / P | Conector / Cabezal |
| TP | Punto de prueba |
- Utilice bibliotecas estándar: Evita crear símbolos personalizados a menos que sea necesario.
- Piezas del fabricante: Preferidas; a menudo se vinculan directamente a huellas verificadas.
- Repuestos genéricos: Aceptables para componentes básicos como resistencias o condensadores, pero verifique siempre que la huella coincida con el encapsulado previsto.
- Símbolos Heterogéneos Para CIs grandes (FPGAs, MCUs), divida los símbolos en múltiples bloques funcionales (por ejemplo, Parte A: Alimentación, Parte B: GPIO, Parte C: USB) para mantener la legibilidad del esquema y reducir el desorden.

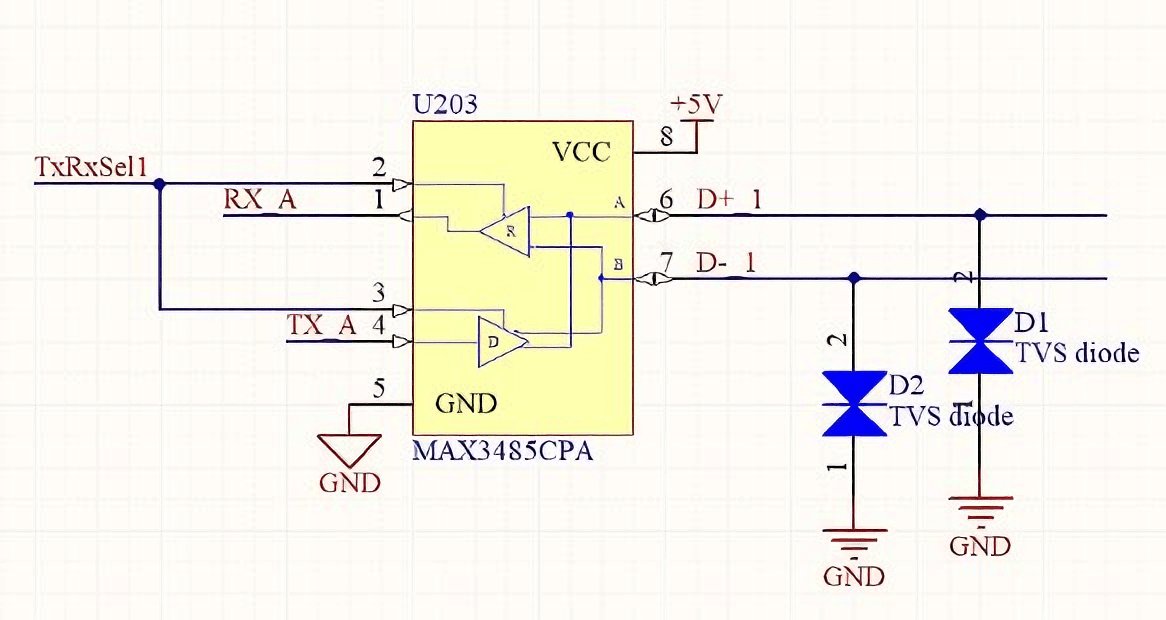

Flujo de trabajo de dibujo paso a paso
Paso 1: Empieza con la Sección de Energía
Empiece su esquema con la fuente de alimentación; sin una alimentación estable, el resto del circuito no funcionará correctamente.
- Definir Entradas USB, batería o conector CC.
- Agregar Protección: Incluya fusibles, diodos TVS u otros dispositivos de protección contra sobretensión.
- Agregar Regulación: Especifique reguladores de voltaje como LDOs o convertidores buck.
Propina: Mantén la sección de alimentación clara y lógicamente estructurada; sirve como base para todo el esquema.

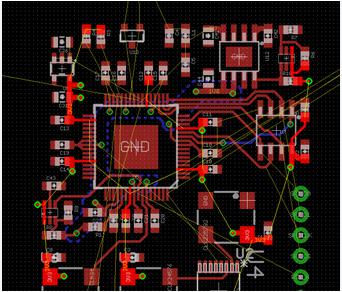

Paso 2: Colocar bloques funcionales
Organiza tu esquemático por módulos funcionales:
- Coloca la MCU o el procesador centralmente en su hoja.
- Agrupe los condensadores de desacoplamiento inmediatamente al lado de los pines de alimentación que soportan.
- Coloca los periféricos relacionados cerca para mantener un flujo de señal claro.
Paso 3: Colocación del cristal y el reloj
La circuitería del reloj es muy sensible; una colocación adecuada es esencial para la integridad de la señal.
- Coloque el símbolo del cristal cerca de los pines del oscilador del MCU.
- Añadir una nota de texto para el ingeniero de diseño:
“Colocar Cristal y Condensadores a < 5 mm de los pines del oscilador.”
Paso 4: Conectividad de red e integridad de la señal
Evita enrutar cables al azar por la página:
- Los cables que se cruzan excesivamente crean “esquemas de espaguetis”, que son difíciles de depurar y propensos a errores.
- Mantén las redes organizadas y usa conexiones cortas y directas siempre que sea posible.

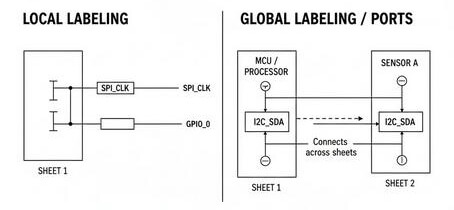

Paso 5: Directrices para el etiquetado de redes
Usa etiquetas de forma consistente para simplificar esquemáticos de varias capas:
- Etiquetas Locales: Conectar señales dentro de la misma hoja.
- Etiquetas Globales / Puertos: Conectar señales a través de hojas.
- Nomenclatura Descriptiva: Usa nombres claros y funcionales (por ejemplo, se prefiere I2C_SDA a nombres genéricos como NetC4_2).
Paso 6: Representación del flujo de señales
La jerarquía visual mejora la legibilidad
- Autobuses de datos Represente señales agrupadas con líneas de bus gruesas (por ejemplo, DATA[0..7]).
- Señales de Control: Mantener separado de las rutas de datos de alta velocidad para mayor claridad.
Propina: Mantener una convención de flujo de señal de izquierda a derecha (entradas a la izquierda, salidas a la derecha) para alinearse con las prácticas de ingeniería estándar.
Verificación, BOM y Entrega a Diseño
ERC/DRC
Cada herramienta de EDA proporciona una Verificación de Reglas Eléctricas (ERC) o Verificación de Reglas de Diseño (DRC); úsala antes de finalizar tu esquemático. Estas verificaciones detectan errores comunes como:
- Entradas Flotantes Pines que requieren una conexión pero no están conectados.
- Cortocircuitos: Dos redes eléctricas conectadas incorrectamente (por ejemplo, 3.3V conectada a GND).
- Conflictos de unidad: Salidas conectadas erróneamente a otras salidas.
ERC/DRC es tu primera línea de defensa, pero no puede reemplazar la verificación manual de la lógica.
Verificación Manual de Red
Algunos errores requieren un ojo humano:
- Asegúrate de que los pines RX se conecten a los pines TX correctamente (evita errores de RX a RX o TX a TX).
- Verificar los valores de los condensadores de desacoplo contra la hoja de datos.
- Confirme que la orientación del Pin 1 en los símbolos coincide con la huella.
La verificación manual previene problemas funcionales que las verificaciones automáticas pueden pasar por alto.
Generación y Documentación de BOM
La lista de materiales (BOM) es el plano para la adquisición y el ensamblaje. Incluye:
- Número de pieza del fabricante (MPN): Identificador único para cada componente.
- Valor por ejemplo, 10kΩ, 0.1µF.
- Paquete: por ejemplo, 0402, 0603, SOIC-8.
- Descripción: Texto detallado para los equipos de abastecimiento y montaje.
Lista de verificación de validación de BOM
Antes de pasar a fabricación, valide la lista de materiales (BOM):
- ¿Hay piezas etiquetadas como por definir o DNI (no instalar)?
- ¿Las cantidades son precisas para cada componente?
- ¿Son las clasificaciones y tolerancias de voltaje suficientes para los requisitos de diseño?
Transferencia de Esquema a Diseño
Una vez que el esquema sea verificado y aprobado:
- Genera la lista de conexiones (Netlist): Un archivo que define todas las conexiones eléctricas para la herramienta de diseño.
- Asignar Huellas: Asegure que cada símbolo esté mapeado a la huella física correcta.
- Definir Restricciones Especificar reglas para redes de alto voltaje, alta corriente o alta velocidad (por ejemplo, “impedancia de 50Ω para trazas USB”).
Una transferencia de información clara y verificada reduce los ciclos de iteración entre la captura esquemática y el diseño de la PCB, ahorrando tiempo y previniendo errores costosos.
Errores Comunes y Consejos Profesionales
- Símbolos especulares: Evita reflejar componentes horizontalmente sin verificar la orientación de los pines. Algunos circuitos integrados y conectores pueden tener un orden de pines no obvio, y el reflejo puede causar errores funcionales.
- Pines ocultos: Ciertos símbolos ocultan por defecto los pines de alimentación o de tierra. Siempre revela y conecta estos pines a las redes apropiadas para evitar conexiones flotantes no intencionadas.
Consejos Profesionales
Incluya símbolos de puntos de prueba (TP) en todos los rieles de alimentación críticos y líneas de señal importantes. Los puntos de prueba colocados correctamente simplifican la depuración, la verificación de señales y la resolución de problemas de fabricación.
Lista de verificación final para un esquema de PCB impecable
Antes de entregar su esquema a diseño o fabricación, verifique que todos los elementos críticos estén completos y cumplan con los estándares profesionales:
| Marcar artículo | Descripción / Estándar |
|---|---|
| Tamaño de página | Adecuado para la complejidad del diseño (típicamente A3 para esquemáticos de varias hojas). |
| Rejilla | Todos los componentes alineados a una cuadrícula de 100 milésimas de pulgada (0,1") para garantizar conexiones limpias. |
| Bloque de Título | Completamente poblado en cada lámina con el nombre del proyecto, nombre de la lámina, revisión, fecha y autor. |
| Designadores de Referencia (RefDes) | Cada componente tiene un identificador único (por ejemplo, R1, R2, C1). |
| Flujo de señal | Las entradas entran por la izquierda, las salidas salen por la derecha; la energía fluye desde arriba, la tierra regresa desde abajo. |
| Condensadores de desacoplo | Colocado correctamente junto a los pines de alimentación del CI para minimizar el ruido y las caídas de tensión. |
| Comprobación de Reglas Eléctricas (ERC) | Ejecuta ERC/DRC para confirmar que el esquemático está libre de pines flotantes, cortocircuitos y otros errores eléctricos. |
| Verificación de BOM | Todos los componentes incluyen números de parte del fabricante (MPN), valores, paquetes y descripciones válidos. |
Consideraciones finales
Un esquema es mucho más que un dibujo: es el plano de tu diseño de hardware completo. Un esquema limpio y bien documentado asegura que la intención de tu diseño se mantenga a través del diseño físico (layout), la fabricación y las pruebas. Al seguir estos estándares de calidad profesional, reduces costosas revisiones de la placa, ahorras tiempo y dinero, y haces que tu diseño sea más fácil de entender, depurar y mantener para los ingenieros.
Una vez que tu esquema esté completo, asociarte con un fabricante de PCB con experiencia puede llevar tu diseño al siguiente nivel. PCBCool hace más que solo fabricar y ensamblar placas: brindan soporte de principio a fin para ayudar a los equipos de hardware a tener éxito. Nuestros servicios incluyen:
- Fabricación y Ensamblaje: Producción de PCB de alta calidad con tiempos de entrega rápidos.
- Asistencia en Verificación de Diseño: Revisa tus esquemas y listas de materiales para detectar posibles problemas antes de la producción.
- Soporte de Ingeniería: Orientación sobre la fabricabilidad, la selección de componentes y las consideraciones de diseño.
Al combinar las prácticas profesionales de esquemáticos con los servicios integrales de PCBCool, sus diseños estarán completamente listos para la fabricación, serán confiables y estarán optimizados para la producción, lo que le brindará confianza desde el prototipo hasta el despliegue a gran escala.
Preguntas frecuentes (PF)
Un esquema listo para fabricación está organizado, completo y sin ambigüedades. Incluye conexiones eléctricas correctas, designadores de referencia consistentes, condensadores de desacoplo colocados adecuadamente, lista de materiales (BOM) verificada con números de pieza del fabricante (MPN) y un flujo de señal claro.
Utilice tanto herramientas automatizadas como ERC/DRC como verificación manual. Revise las redes críticas (por ejemplo, pares TX/RX), confirme que los pines de alimentación son correctos y valide la ubicación de los condensadores de desacoplo según las recomendaciones de la hoja de datos.
Prefiera los símbolos del fabricante siempre que estén disponibles; están vinculados a footprints verificados. Los símbolos genéricos son aceptables para componentes simples como resistencias y condensadores, pero siempre verifique el paquete y el pinout.
Simplifican la navegación al agrupar circuitos relacionados en bloques de nivel superior y hojas secundarias. Esto reduce el desorden, permite la reutilización de módulos y hace que las revisiones y la colaboración sean más eficientes.
Los condensadores de desacoplo deben colocarse inmediatamente adyacentes a los pines de alimentación del CI que soportan. Esto minimiza el ruido y las caídas de voltaje y garantiza el funcionamiento estable de los circuitos.
Siga las convenciones estándar: las entradas entran por la izquierda, las salidas salen por la derecha, la energía fluye desde la parte superior y la tierra regresa a la parte inferior.
Evita duplicar símbolos sin verificar la orientación de los pines, ocultar pines de alimentación o tierra y crear cableado enredado. Incluye siempre puntos de prueba para señales críticas para simplificar la depuración.
Utilice símbolos heterogéneos divididos en bloques funcionales (por ejemplo, Parte A: Alimentación, Parte B: GPIO, Parte C: USB). Esto mantiene el esquemático legible y más fácil de revisar.
Verifique que todos los componentes tengan números de pieza de fabricante (MPN) válidos, valores correctos, encapsulados adecuados y clasificaciones de voltaje/corriente suficientes. Evite marcadores de posición como "TBD" (a determinar) o "No instalar" a menos que estén explícitamente previstos.
Sí. Fabricantes experimentados como PCBCool pueden revisar su esquema y lista de materiales (BOM), brindar soporte para la verificación del diseño y ofrecer orientación sobre la fabricabilidad, consideraciones de diseño y mitigación de posibles errores antes de la producción.
Silke Scherer tiene más de 12 años de experiencia en diseño esquemático y layout de PCBs. Se especializa en la creación de esquemáticos claros, layouts de PCBs fiables y documentación lista para producción utilizando Altium Designer, con un fuerte enfoque en la precisión, el enrutamiento limpio y la fabricabilidad.
