¿Cuál es la diferencia entre un esquema y un diseño?
Si eres nuevo en electrónica o en el diseño de PCB, probablemente te hayas hecho o pronto te harás esta pregunta: “¿Cuál es la diferencia entre un esquemático y un layout?”.”
A primera vista, podrían parecer similares. Ambos usan símbolos, líneas y pequeñas casillas.
Pero en realidad, son completamente diferentes. Confundirlos es un error clásico de principiante que casi todo el mundo comete al principio.
Vamos a explicarlo en términos sencillos, con ejemplos claros con los que te puedas identificar.
Al final de este artículo, no solo conocerás las definiciones, sino que comprenderás cómo los esquemas y los diseños trabajan juntos para dar vida a un circuito.
Explicación del Esquema y el Diagrama de Trazado
¿Qué es un esquemático de PCB?

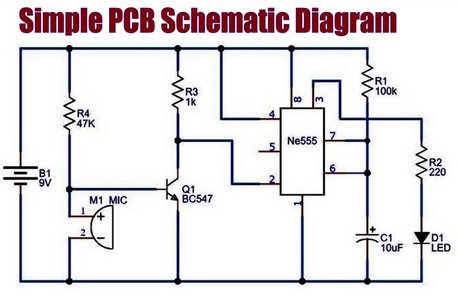

Un diagrama esquemático es básicamente el plano de cómo funciona tu circuito electrónico. Es un dibujo lógico, no físico. No verás tamaños reales, ubicaciones exactas ni dimensiones físicas. En su lugar, verás cómo están conectados los componentes, cómo fluyen las señales y dónde van la alimentación y la tierra.
Piensa en ello de esta manera: un esquema es el plano aproximado de una casa. Muestra qué habitaciones están conectadas, dónde van las puertas y tal vez cómo va el cableado. Pero no te dice el grosor de las paredes, dónde están los muebles o qué materiales se usan.
Entonces, ¿qué encuentras realmente en un esquema?
Verás símbolos para todos los componentes: resistencias, condensadores, chips, conectores. También verás líneas para los cables, etiquetas como VCC o GND, y valores como 10kΩ o 100nF.
¿Por qué usar un esquema?
Es la forma en que explicas cómo funciona un circuito antes de construir nada. Puedes detectar problemas temprano, compartir tu diseño con otros y es un paso esencial antes de pasar al diseño de la PCB. En papel, aquí es donde todo se junta.
¿Qué es el diseño de una PCB?
Un diseño de PCB es donde tu circuito toma forma física. Esta es la parte de los "tuercas y tornillos", el diseño real de la placa en sí. Aquí, decides dónde va cada componente, cómo se enrutan las pistas de cobre, la forma y el tamaño de la placa, dónde se taladran los orificios y cuántas capas tendrá la placa.
Olvídate del esquema por un momento, ese es solo el plano. El diseño de la PCB es la casa terminada. Los muros están levantados, las habitaciones tienen dimensiones reales y puedes ver exactamente por dónde va el cableado dentro de esos muros.
Entonces, ¿cómo se ve el diseño de una placa de circuito impreso?
Verás contornos realistas de los componentes, las pistas de cobre que serpentean por la placa, los pads y las vías (pequeños agujeros que permiten que las señales pasen entre las capas), los bordes de la placa y las marcas de serigrafía; básicamente, todo lo que un fabricante necesita.
¿Por qué pasar por este proceso?
Sin un diseño de PCB cuidadosamente planificado, nada se construye. Este paso asegura que todos los componentes encajen, previene cortocircuitos e interferencias eléctricas, y prepara su diseño para la producción.
Comparación de esquemas y diseños
| Característica / Aspecto | Esquema | Diseño de PCB |
|---|---|---|
| Propósito | Muestra cómo funciona el circuito lógicamente | Muestra cómo se implementa físicamente el circuito |
| Representación | Símbolos, líneas y valores de componentes | Contornos de componentes realistas, pistas de cobre, pads, vías |
| Enfoque | Conexiones, flujo de señal, alimentación y tierra | Colocación de componentes, enrutamiento, forma de la placa y capas |
| Dimensiones | No hay tamaños ni espaciados físicos | Dimensiones exactas, espaciado y dimensiones de la tabla |
| Detección de problemas | Puede detectar errores lógicos o conexiones faltantes | Puede detectar problemas físicos como cortocircuitos, ruido o problemas de espaciado |
| Analogía | Cerebro / plano | Casa terminada |
| Cuándo usar | Primer paso en el diseño | Después de que el esquema esté completo, antes de la fabricación |
| Salida | Diagrama para explicar el diseño | Archivos listos para fabricación y ensamblaje |
Cómo el Esquema y el Diseño Trabajan Juntos
No puedes pasar directamente al diseño de la placa de circuito impreso (PCB) sin tener primero un esquema. El esquema siempre va primero. Este es el flujo de trabajo típico:
- Dibuja el esquema: averigua cómo se conectan todos los componentes.
- Asignar huellas: emparejar cada símbolo del esquemático con una pieza física.
- Importa el esquema en tu software de PCB.
- Colocar componentes en la placa.
- Enruta las conexiones (las pistas de cobre).
- Comprueba que no haya errores y asegúrate de que todo funcione como se espera.
- Genera los archivos de fabricación para enviar a tu fabricante de placas.
Piénsalo de esta manera: el esquemático es el cerebro, que maneja la lógica. El diseño de la PCB es el cuerpo, que hace que todo sea real y tangible.
Cuando los miras juntos, todo encaja. El esquema explica cómo funciona el circuito, mientras que el diseño de la PCB muestra cómo todo encaja físicamente en la placa terminada. Esa es la diferencia clave, y es lo que convierte tu idea en algo que puedes tener en tus manos.
Errores comunes para principiantes
Diagramas y PCB confusos
Esta es una trampa clásica para principiantes. Podrías terminar tu esquemático y pensar: “Todo se ve bien, ¿así que el PCB debería estar bien, verdad?”. No exactamente. Los esquemáticos no te dirán si tus componentes están demasiado juntos, o si podría haber problemas de ruido, cortocircuitos o sobrecalentamiento. Para eso es precisamente el diseño del PCB.
Mala Ubicación de Componentes
Incluso con un esquema perfecto, una ubicación descuidada en tu PCB puede causar problemas: ruido, enrutamiento difícil, sobrecalentamiento o ensamblaje complicado. Debes pensar en cómo fluyen las señales, a dónde va la energía y qué componentes deben estar cerca unos de otros. Una ubicación inteligente hace que el resto del proceso de diseño sea mucho más fácil.
Pasando por alto las huellas
El hecho de que un símbolo parezca correcto en tu esquema no significa que la huella física coincida. Los órdenes de los pines pueden estar mal o el tamaño podría no encajar. Si te saltas este paso, tus componentes no encajarán en la placa y tu diseño no funcionará.
Comenzar el enrutamiento demasiado pronto
Muchos principiantes se lanzan directamente a trazar circuitos. No se apresuren. Coloquen todos sus componentes primero, consideren las trayectorias de corriente y luego empiecen a rutear. Planificar antes de rutear ahorra muchos dolores de cabeza después.
Consideraciones finales
Un esquema muestra el plan: lo que tu circuito debería hacer.
Un diseño de PCB muestra la realidad: cómo funciona realmente una vez construido.
Piénsalo de esta manera: el esquemático es la idea y el diseño de la PCB es la realidad. Ambos son esenciales, no puedes saltarte uno ni reemplazarlo por el otro.
Entender esto hace que el diseño de PCB sea mucho más fácil e incluso más agradable. Y si quieres llevar tus diseños del concepto a la producción sin problemas, PCBCool puede ayudar. Con servicios profesionales de fabricación y ensamblaje de PCB, nos aseguramos de que sus esquemas se conviertan en placas listas para usar y de alta calidad, sin los dolores de cabeza habituales.
Preguntas frecuentes (PF)
No necesitas software caro para empezar. Muchos principiantes usan KiCad, EasyEDA o Eagle. Para trabajos más avanzados, Altium Designer es popular. Todas estas herramientas separan intencionadamente el editor de esquemas del editor de diseño de PCB; esto refleja cómo se diseñan los circuitos en la vida real.
Conocer la diferencia puede ahorrarte muchos dolores de cabeza. Es más probable que tus placas funcionen a la primera, evitas errores costosos y el proceso de diseño se vuelve más rápido y fluido. Los fabricantes también saben exactamente lo que quieres, lo que hace que la producción sea más fácil y confiable.
No. El esquema es siempre el primer paso. Es el plan lógico para tu circuito. Saltar directamente al diseño de la PCB puede llevar a componentes mal ubicados, errores de cableado y otros problemas que son mucho más difíciles de solucionar después.
Los símbolos y las huellas (footprints) que no coinciden pueden causar problemas serios. Los pines pueden estar en el orden incorrecto, los componentes podrían no encajar o la placa podría no funcionar en absoluto. Siempre verifique dos veces que cada símbolo esquemático coincida con la huella física correcta antes de pasar al diseño (layout).
Piensa en el esquemático como el cerebro y en el diseño de la PCB como el cuerpo. El esquemático se encarga de la lógica, las conexiones y el flujo de la señal. El diseño de la PCB se encarga de la colocación de componentes, el enrutamiento y el montaje físico. Juntos, convierten tu idea en un circuito funcional.
