Guía de diseño de vías de PCB para selección y colocación de parámetros
A medida que la demanda de velocidad de señal y frecuencia en los dispositivos electrónicos modernos continúa aumentando, las PCB se mueven hacia diseños de mayor densidad, con la tecnología de interconexión de alta densidad (HDI) y los diseños multicapa convirtiéndose en una tendencia creciente.
Dadas estas tendencias, el diseño de vías ha ganado una importancia creciente. No solo es esencial para las conexiones eléctricas; también juega un papel clave en garantizar la integridad de la señal, la fabricabilidad y el rendimiento térmico de la placa de circuito.
Por lo tanto, para los ingenieros y diseñadores electrónicos modernos, es crucial comprender cómo la geometría de las vías y las limitaciones de fabricación afectan las decisiones de enrutamiento y la fiabilidad del diseño.
Esta guía se centrará en cómo manipular correctamente las vías en el diseño y la disposición de PCB, incluyendo cómo elegir los parámetros de las vías, cómo colocar las vías correctamente durante el ruteo y las compensaciones prácticas a considerar al diseñar placas PCB de 1-4 capas y placas multicapa más complejas.
Cómo se utilizan las vías durante el diseño
Durante el diseño de PCB, se introducen vías cuando las restricciones de enrutamiento requieren que una traza se mueva a otra capa. Los diseñadores suelen empezar a enrutar en las capas exteriores e insertan vías solo cuando es necesario para evitar la congestión, mantener longitudes de traza cortas o alcanzar planos internos.
Cada vía consume espacio de enrutamiento, introduce efectos parásitos y aumenta el costo de fabricación. Por esta razón, los diseñadores experimentados tratan las vías como elementos de diseño controlados en lugar de colocarlas automáticamente o de forma excesiva, ya sean pasantes, ciegas, enterradas o microvías.
Diseño de Vías Pasantes en PCB
En el trabajo práctico de diseño, los vias de paso son la opción predeterminada para la mayoría de las placas de circuito impreso (PCB) de 1 a 4 capas porque son universalmente compatibles con las fábricas y no requieren una planificación especial del apilamiento. Los diseñadores suelen predefinir uno o dos tamaños de vias de paso estándar en la herramienta CAD y reutilizarlos en todo el diseño para mantener la consistencia y la fabricabilidad. Estos vias estándar se aplican de manera consistente durante el enrutamiento interactivo en lugar de ajustarse por red.
A pesar de su simplicidad, los vías pasantes presentan varias restricciones críticas que los ingenieros deben tener en cuenta en los diseños avanzados de PCB:
Espacio de enrutamiento
Desde una perspectiva de diseño, cada vía pasante bloquea los canales de ruteo en todas las capas, es por eso que los diseñadores a menudo la acercan a las almohadillas de los componentes y evitan colocarla en corredores de ruteo densos. Las vías pasantes ocupan espacio de ruteo en todas las capas de la PCB, incluso cuando la señal solo transita entre dos capas específicas.
Esto reduce significativamente los “canales de enrutamiento” disponibles en las capas internas. Una estrategia de mitigación común es la eliminación de almohadillas no funcionales (NFP, por sus siglas en inglés), donde los anillos anulares se “desactivan” en las capas donde ninguna pista está conectada a la vía. Si bien esto recupera algo de espacio, el agujero físico y su espacio libre asociado aún permanecen como un obstáculo.
Vía Parámetros
Antes de que comience el enrutamiento, los diseñadores de PCB definen los parámetros de vía basándose en los límites de fabricación y los requisitos de la placa. Estos parámetros incluyen el diámetro de la broca, el tamaño del agujero terminado, el diámetro de la almohadilla, el ancho del anillo anular y la holgura de la antipad.
Para la mayoría de las placas de bajo costo de 1 a 4 capas, los diseñadores seleccionan valores conservadores (por ejemplo, una broca de 0.30 mm con una almohadilla de 0.60 mm) para maximizar el rendimiento y evitar problemas de confiabilidad del recubrimiento. Las vías agresivamente pequeñas pueden reducir el espacio de enrutamiento pero a menudo aumentan el riesgo y el costo de fabricación. Por ejemplo, a las vías de alimentación y tierra a menudo se les asignan tamaños de broca más grandes que a las vías de señal para reducir la resistencia y mejorar el manejo de corriente.
Una vez definidas, estos tamaños de vía quedan fijados en las reglas de diseño, por lo que las vías colocadas durante el enrutamiento permanecen consistentes en toda la placa.
Escalado por Capas (Relación de Aspecto)
A medida que aumenta el número de capas, el grosor total de la placa también suele aumentar. Debido a las limitaciones de la relación de aspecto (la relación entre el grosor de la placa y el diámetro del agujero pasante), el tamaño del agujero pasante debe aumentarse para garantizar que la química de galvanoplastia pueda recubrir eficazmente el centro del barril.

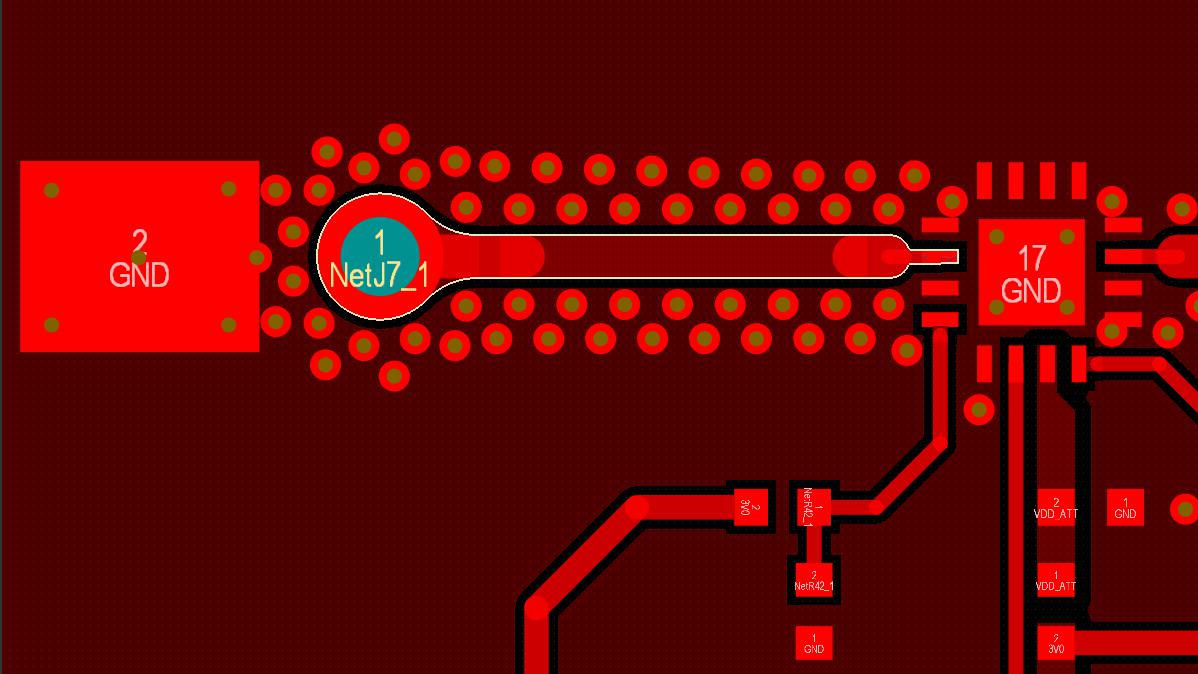

A medida que aumenta el diámetro de la broca, debe aumentar proporcionalmente el tamaño del anillo anular para mantener la integridad mecánica. Dado que el área ocupada por un vía aumenta al cuadrado de su diámetro, un ligero aumento en el tamaño de la broca para una placa gruesa de alto recuento de capas resulta en una pérdida masiva de densidad de enrutamiento en toda la pila.
Integridad de la señal: discontinuidad y huecos en el plano

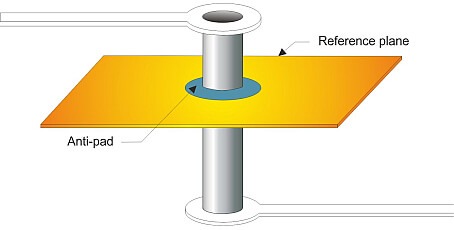

En diseños de alta velocidad, mantener un plano de referencia continuo (normalmente tierra) es vital para el control de impedancia. Los vías pasantes (through-hole vias) requieren “agujeros de limpieza” o antipads en estos planos de cobre.
Cuando se colocan varias vías pasantes en fila (como en una huella de conector o un bus), estos vacíos circulares pueden fusionarse para crear una gran “ranura” en el plano de tierra. Esto obliga a la corriente de retorno a tomar un camino largo alrededor de la ranura, aumentando la inductancia del bucle y causando desajustes de impedancia. Los diseñadores a menudo deben “rodear” las trazas alrededor de estas grandes áreas vacías, lo que complica el diseño y puede degradar la calidad de la señal.
"Efecto de "Stub" y Parásitos
Quizás la desventaja más significativa para las señales de alta frecuencia es el “via stub”. Si una señal transita de la Capa 1 a la Capa 3 en una placa de 6 capas, la porción del barril del via que se extiende desde la Capa 3 hasta la Capa 6 es eléctricamente "extra".”
Esta porción sin usar actúa como una resistencia resonante o una antena. Introduce:
- Reflexiones: La señal “ve” el final del stub y se refleja de vuelta en la traza principal.
- Capacitancia/Inductancia Parásita: El cobre extra añade capacitancia e inductancia no deseadas, lo que puede alterar la impedancia característica de la línea de transmisión.
- EMI: A frecuencias de gigahercios, estas protuberancias pueden irradiar energía, lo que genera problemas de interferencia electromagnética (EMI). En casos extremos, estas protuberancias deben eliminarse mediante retroperforación, un paso de fabricación adicional que aumenta los costos.
Diseño de Vías Ciegas y Muertas en PCB

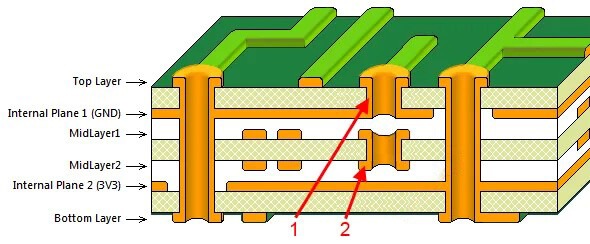

Desde el punto de vista del diseño de PCB, los vías ciegos y enterrados se introducen solo cuando la densidad de enrutamiento o los requisitos de escape de BGA exceden lo que los vías de orificio pasante estándar pueden soportar.
Ambos tipos de vías se utilizan para aumentar significativamente la densidad de enrutamiento al liberar espacio en las capas no involucradas en la conexión. A diferencia de las vías de orificio pasante, estas no penetran en todo el apilamiento, lo que permite enrutar las pistas directamente encima o debajo de ellas en otras capas.
- Vías ciegas Conectan una capa externa a una o más capas internas, pero sin atravesar al otro lado. Por ejemplo, pueden conectar la capa superior a cualquier capa interna en una placa multicapa, pero no a la capa inferior. Son visibles en un solo extremo (ya sea superior o inferior), de ahí el nombre de vía “ciega”.
- Vías enterradas Conectan dos o más capas internas y están completamente encapsuladas dentro de la placa. Pueden conectar cualquier combinación de capas internas, pero no pueden tocar las capas externas superior o inferior. Estas son completamente invisibles desde el exterior de una PCB terminada.
Restricciones de Ingeniería y Fabricación
El principal inconveniente de los vías ciegas y enterradas es el aumento del costo y la complejidad de fabricación. Dado que estas vías no atraviesan toda la placa, no se pueden taladrar después de que toda la placa se haya prensado. En su lugar, requieren ciclos de laminación secuencial.
- Laminación Secuencial: El fabricante debe perforar y metalizar primero las capas internas específicas, laminarlas juntas y luego, potencialmente, perforar y metalizar nuevamente para las capas externas. Cada ciclo de “prensa” añade un alto costo y aumenta el riesgo de errores de registro de capas.
- Control de Profundidad de Perforación Las vías ciegas a menudo se crean utilizando taladrado de profundidad controlada (mecánico) o taladrado láser. El control de profundidad mecánica es difícil de calibrar perfectamente; si la broca profundiza demasiado, puede cortocircuitar con la capa inferior.
- Sensibilidades de relación de aspecto: Debido a que los vias ciegos son agujeros “sin salida”, son mucho más difíciles de platear que los agujeros pasantes. La química de recubrimiento tiene dificultad para circular en un agujero que no tiene salida. Por lo tanto, la relación de aspecto para los vias ciegos es mucho más estricta, típicamente 1:1, lo que significa que el diámetro del agujero debe ser al menos tan grande como la profundidad del agujero.
Impacto en el Diseño de Alta Velocidad e Integridad de Señal
Desde una perspectiva de integridad de señal, los vias ciegos y enterrados son muy superiores a los vias pasantes en aplicaciones de alta frecuencia:
- Eliminación de Vías de Derivación En nuestro ejemplo de through-hole, se observó que la porción no utilizada de un via actúa como una antena (un stub). Los viales ciegos y enterrados eliminan completamente el stub, ya que el barril de cobre termina exactamente donde ocurre la transición de la señal. Esto evita las reflexiones de la señal y la resonancia que pueden degradar los datos a altas velocidades.
- Integridad del avión Dado que estas vías no atraviesan todas las capas, no crean vacíos de “queso suizo” en cada plano de masa. Esto permite rutas de retorno mucho más consistentes y simplifica el enrutamiento con impedancia controlada, ya que el diseñador no tiene que “rodear” tantos vacíos de separación en las capas internas.
- Ruteo de escape BGA: Las vías ciegas son a menudo esenciales para los BGA de alto recuento de pines. Permiten al diseñador “soltar” una señal desde una almohadilla BGA a una capa interna y luego enrutarla inmediatamente, dejando las capas debajo completamente libres para otras señales o planos de alimentación. Por lo tanto, en cierto modo, son esenciales para minimizar el recuento de capas.
Microvías
Con la tecnología HDI, el vía mecánico estándar alcanza sus límites físicos y económicos. Aquí es donde las microvías se vuelven esenciales. El IPC define una microvía como un agujero con una relación de aspecto de 1:1 y un diámetro típicamente ≤ 0,15 mm (6 mil).
Taladrado láser y precisión
A diferencia de las vías pasantes o enterradas, las microvías suelen ser perforadas con láser. Esto permite una precisión extrema y una huella mucho menor. Dado que los pulsos láser se pueden controlar con alta precisión, se utilizan para perforar exactamente una capa dieléctrica y detenerse en una almohadilla de cobre objetivo. Este proceso es más rápido que la perforación mecánica para diámetros pequeños y evita las tensiones mecánicas y los riesgos de rotura de broca asociados con las brocas tradicionales y diminutas.
Requisito estricto de relación de aspecto
La restricción de ingeniería más crítica para las microvías es la relación de aspecto. Para asegurar que la solución de recubrimiento pueda ingresar efectivamente al orificio y depositar una capa de cobre confiable, la relación de aspecto generalmente se limita a 1:1 o 0.75:1.
Relación de aspecto=Profundidad de perforación / Diámetro de perforación
Si el dieléctrico (Prepreg) es demasiado grueso para un diámetro de microvía dado, el agujero se convierte en un “pozo profundo” al que la química de plateado no puede llegar. Esto da como resultado cobre débil o vacío en la base de la vía, lo que lleva a conexiones intermitentes o fallos totales durante la expansión térmica. Por lo tanto, las microvías casi siempre se restringen a abarcar solo una capa (por ejemplo, de L1 a L2).
Microvías apiladas vs. escalonadas
Cuando una señal debe atravesar múltiples capas HDI (como de la Capa 1 a la Capa 3), los diseñadores deben decidir entre apilar (stacking) o escalonar (staggering) las vías.
- Vías apiladas Las vías se colocan directamente una encima de la otra. Si bien esto ahorra la máxima cantidad de espacio horizontal, es más difícil de fabricar. La vía inferior debe estar rellena de cobre y la superficie “planizada” (alisada) para que el siguiente pulso láser tenga un objetivo plano. Si no se hace correctamente, el apilamiento puede separarse durante el calor del proceso de soldadura.
- Vías escalonadas: Las vías están desfasadas unas de otras con una pequeña distancia entre ellas. Esta es la configuración más fiable, ya que reduce la concentración del estrés térmico del eje Z. Sin embargo, requiere más espacio de enrutamiento lateral para acomodar el desfase.
Beneficios de alta velocidad y "Vía en Pad"
Las microvías son la solución definitiva para la integridad de señales de alta velocidad. Debido a que son físicamente diminutas y abarcan solo una capa:
- Capacitancia e Inductancia: La capacitancia e inductancia parásitas se reducen drásticamente en comparación con los vías de paso, minimizando la distorsión de la señal.
- Sin prótesis: No hay un barril “extra” colgando de la conexión, eliminando efectivamente los problemas de resonancia encontrados en los diseños de orificio pasante.
- Via en Pad (VIP): Las microvías son tan pequeñas que pueden colocarse directamente dentro de las almohadillas SMT de BGAs con pasos de 0,5 mm o 0,4 mm. Esto permite el escape “vertical” de señales, que a menudo es la única forma de enrutar procesadores y chips de memoria modernos de alto número de pines.
5. Costo y Capacidad de Fabricación
Si bien las microvías reducen el tamaño de la placa, aumentan el costo de fabricación debido al equipo láser especializado y a los procesos HDI requeridos. No todas las fábricas pueden fabricar microvías. Diseñar con microvías generalmente requiere un “1+N+1” o “4+N”estructura de acumulación, donde N es el núcleo y los números representan las capas de microvías añadidas en la parte superior e inferior.
Consideraciones finales
El diseño exitoso de vías en PCB es el resultado de decisiones bien pensadas tomadas al principio del proceso de diseño. Al seleccionar los parámetros de vía correctos, colocar vías estratégicamente durante el enrutamiento y mantenerse dentro de los límites de fabricación, los diseñadores pueden garantizar una PCB confiable y fabricable sin complejidad innecesaria.
En PCBCool, nos enorgullecemos de dar vida a sus diseños con nuestro equipo de fabricación de vanguardia. Nuestro equipo de ingeniería se destaca en la optimización de diseños para cumplir con los requisitos de rendimiento y fabricabilidad. Con equipos de perforación mecánica y láser, podemos ejecutar incluso los diseños más intrincados, garantizando una producción precisa y eficiente al tiempo que mantenemos los más altos estándares de calidad.
Preguntas frecuentes (PF)
A: Un diseño incorrecto puede causar interferencia de señal, reflexión o retraso, especialmente en diseños de alta frecuencia.
A: El PCB HDI utiliza microvías, vías ciegas y vías enterradas para lograr una mayor densidad de enrutamiento y tamaños más pequeños.
El "Efecto Stub" se refiere a partes no utilizadas de la vía que pueden actuar como fuentes de interferencia electromagnética, causando reflexión de señal y capacitancia o inductancia parásitas, afectando así la integridad de la señal.
El número y el tipo de vías aumentan directamente los pasos de procesamiento, elevando así la dificultad y los costos de fabricación.
Sí, debido a su pequeño diámetro, le cuesta mantener la calidad a altas velocidades.
A: El retroperforado es una técnica en la que se eliminan capas de cobre adicionales (generalmente porciones de "estroboscopio") de los vías perforando desde la parte posterior de la PCB, lo que reduce la reflexión de la señal y la interferencia.
Un anillo anular es el anillo de cobre que rodea una vía, asegurando una conexión eléctrica adecuada entre la vía y otras partes de la placa de circuito impreso.
A: Elija un fabricante con tecnologías y equipos avanzados, como perforación láser y perforación mecánica de precisión, para manejar requisitos complejos de diseño de vías.
