La diferencia entre diodos y resistores
Tanto los diodos como las resistencias son componentes eléctricos fundamentales que se utilizan en casi todos los circuitos electrónicos. Aunque ambos afectan el flujo de corriente, lo hacen de maneras muy diferentes.
En este artículo, explicaremos las diferencias entre estos dos componentes clave en términos de comportamiento eléctrico, construcción y consideraciones de selección en el diseño electrónico.
Definiciones básicas
¿Qué es un diodo?
Un diodo es un dispositivo semiconductor formado por una unión p-n que conduce la corriente principalmente en una dirección. Tiene dos terminales: un ánodo y un cátodo. Un diodo de unión p-n se representa generalmente con el símbolo esquemático que se muestra en la figura siguiente:
El símbolo indica la dirección del flujo de corriente convencional. Cuando un diodo de unión p-n se conecta en un circuito, su comportamiento depende de si está polarizado en directa o en inversa.
Cuando el ánodo es positivo con respecto al cátodo, el diodo está polarizado en directa y puede conducir corriente. Cuando el cátodo es positivo con respecto al ánodo, el diodo está polarizado en inversa y generalmente bloquea la corriente, excepto por una pequeña corriente de fuga.
¿Qué es una resistencia?
Una resistencia es un componente pasivo de dos terminales que se opone al flujo de corriente eléctrica. Convierte la energía eléctrica en calor según la ley de Ohm:
V = IR
Las resistencias de bajo consumo comúnmente utilizadas en circuitos a menudo están marcadas con bandas codificadas por colores. Estas bandas indican el valor de resistencia y la tolerancia, que describe la incertidumbre en el valor de resistencia.
Las bandas suelen agruparse hacia un extremo de la resistencia. La banda más cercana al extremo se lee como el primer dígito, la siguiente banda es el segundo dígito, la siguiente banda es el multiplicador y la banda final es la tolerancia.
Esquema de colores estándar para resistencias
| Color | Dígito | Multiplicador | Tolerancia (%) |
|---|---|---|---|
| Ninguno | — | — | ±20 |
| Plata | — | 0.01 | ±10 |
| Oro | — | 0.1 | ±5 |
| Negro | 0 | 1 | — |
| Marrón | 1 | 10 | ±1 |
| Rojo | 2 | 100 | ±2 |
| Naranja | 3 | 1000 | — |
| Amarillo | 4 | 10⁴ | — |
| Verde | 5 | 10⁵ | ±0,5 |
| Azul | 6 | 1.000.000 | ±0.25 |
| Violeta | 7 | 10 miliones | ±0.1 |
| Gris | 8 | 10⁸ | ±0.05 |
| Blanco | 9 | 10⁹ | — |
Por ejemplo, una resistencia con el código de colores rojo, violeta, naranja y dorado tiene un valor de 27 × 10³ Ω con una tolerancia de ±5%.
¿Qué es una resistencia y cómo funciona?
Polaridad y Orientación
Un diodo está polarizado, y su orientación en el circuito determina si conduce bajo una condición de polarización dada. Invertir un diodo generalmente bloquea la corriente hasta que ocurre la ruptura.
En un diodo de unión p-n polarizado inversamente, la región de agotamiento se expande y evita el flujo de corriente normal. En la práctica, una corriente de fuga muy pequeña aún puede pasar a través del diodo, pero a menudo es lo suficientemente pequeña como para ignorarla en muchos circuitos. Si el voltaje inverso se vuelve demasiado alto, el diodo puede entrar en ruptura, lo que puede ser destructivo a menos que el diodo esté diseñado para ese propósito.
La clasificación de voltaje máximo de polarización inversa de un diodo se denomina Voltaje Inverso Pico, o PIV. Este valor generalmente se proporciona en la hoja de datos del fabricante.
Una resistencia es no polar. Se comporta de la misma manera, independientemente de su orientación en el circuito.
Comportamiento I-V
Características I-V del diodo
Los diodos exhiben un comportamiento no lineal. En polarización directa, un diodo de silicio típicamente comienza a conducir significativamente después de que su voltaje directo alcanza aproximadamente 0.7 V. Después de este punto, la corriente aumenta rápidamente. En polarización inversa, el diodo solo permite una corriente muy baja hasta que ocurre la ruptura.
Características I-V de una resistencia
Una resistencia tiene una característica I-V lineal simple. Esta relación lineal se expresa mediante la ley de Ohm:
V = IR
La constante R es la resistencia del dispositivo. Es igual a uno sobre la pendiente de la característica I-V, donde pendiente = 1/R. La unidad de resistencia es el ohm, abreviado como Ω. Cualquier dispositivo con una característica I-V lineal puede tratarse como una resistencia.
La resistencia de un dispositivo depende de sus propiedades físicas, como el material, la longitud y el área de la sección transversal:
R = ρLA
Donde ρ es la resistividad, L es la longitud y A es el área de la sección transversal del material.
Resistividad de materiales electrónicos comunes
| Material | ρ (10⁻⁸ Ω·m) |
|---|---|
| Plata | 1.6 |
| Cobre | 1.7 |
| Nicromo | 100 |
| Carbono | 3500 |
Los cables de interconexión y las pistas de las placas de circuito impreso suelen estar hechos de cobre u otros materiales de baja resistividad, por lo que su resistencia a menudo se puede ignorar en el análisis básico de circuitos. Cuando se necesita resistencia en un circuito, se utiliza una resistencia discreta hecha de un material de mayor resistividad, como carbono o película metálica. Estas resistencias están disponibles en muchos valores de resistencia y potencias nominales.
Efectos de la temperatura
Efectos de la temperatura en los diodos
La caída de voltaje directo de un diodo semiconductor típicamente disminuye a medida que aumenta la temperatura. Para los diodos de silicio, este cambio a menudo es de aproximadamente -2 mV/°C. La corriente de fuga inversa también aumenta con la temperatura. En algunas condiciones de polarización, esto puede contribuir a una fuga térmica.
Efectos de la temperatura en las resistencias
Los resistores tienen un coeficiente de temperatura de resistencia, comúnmente llamado TCR o TC. Generalmente se especifica en partes por millón por grado Celsius, o ppm/°C, en relación con una temperatura nominal como 25°C.
Por ejemplo, una resistencia con una constante térmica (TC) de 100 ppm/°C varía aproximadamente 0,11 TP3T con un cambio de 10 °C y unos 11 TP3T con un cambio de 100 °C, siempre que la temperatura se mantenga dentro del rango de funcionamiento nominal de la resistencia.
Un TC positivo significa que la resistencia aumenta a medida que aumenta la temperatura. Un TC negativo significa que la resistencia disminuye a medida que aumenta la temperatura.
El TC es importante en aplicaciones donde la resistencia debe permanecer estable en función de la temperatura. También puede ser útil en circuitos que requieren compensación de temperatura.
Las resistencias de precisión suelen tener un TCR bajo. Los tipos de resistencia de menor costo pueden variar más con la temperatura. Si una resistencia se opera más allá de su potencia nominal, puede cambiar su valor permanentemente o fallar en circuito abierto.
Capacidad de Potencia y Consideraciones Térmicas
La disipación de potencia del diodo en conducción directa se estima comúnmente multiplicando la corriente del diodo por la caída de voltaje directa:
P = I × VF
En polarización inversa, la potencia relacionada con la fuga se puede estimar como:
P = VR × IR
Para las resistencias, la disipación de potencia se da por:
P = I²R = V²/R
Las resistencias se clasifican por su potencia, como 1/4 W, 1/2 W, 1 W o varios vatios. El desclasificación y la gestión térmica adecuados son importantes para evitar el sobrecalentamiento, especialmente en circuitos de potencia.
Comportamiento Dinámico y de Frecuencia
Diodo Dinámico
Los diodos tienen una capacitancia de unión, la cual está relacionada con la región de agotamiento dentro de la unión p-n. Esta capacitancia suele ser pequeña y se mide comúnmente en picofaradios. También cambia con la polarización inversa.
Los diodos también tienen un tiempo de recuperación inversa, a menudo escrito como trr. Este es el tiempo que tarda un diodo en dejar de conducir después de que se elimina la polarización directa.
Tanto la capacitancia de unión como el tiempo de recuperación inversa son importantes en aplicaciones de alta frecuencia y conmutación.
Los diodos Schottky se eligen a menudo cuando un circuito necesita conmutación rápida y una caída de voltaje directo menor. Se usan comúnmente en reguladores de conmutación de bajo voltaje, circuitos de protección y aplicaciones de alta velocidad. Sin embargo, su capacidad de voltaje inverso, capacidad de corriente directa y corriente de fuga aún deben verificarse cuidadosamente según los requisitos del circuito.
Dinámica de Resistores

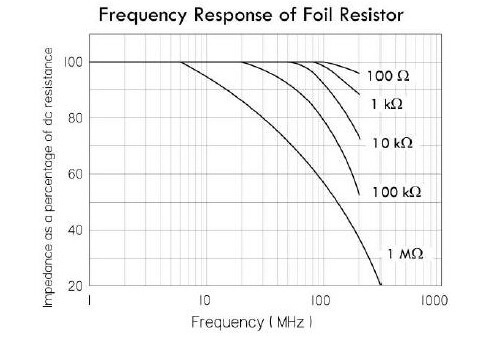

Los resistores ideales son independientes de la frecuencia, pero los resistores prácticos tienen una pequeña inductancia y capacitancia parásitas. Estos efectos parásitos pueden influir en el rendimiento a frecuencias muy altas o en circuitos de pulsos rápidos, especialmente con resistores bobinados.
Para la mayoría de los circuitos de baja y media frecuencia, las resistencias se comportan como elementos lineales casi ideales. Sin embargo, a frecuencias más altas, la estructura física de la resistencia y sus terminales pueden cambiar la impedancia efectiva. Por lo tanto, en aplicaciones de RF, de precisión o de pulsos, la selección del tipo de resistencia y del encapsulado puede ser importante.
Consideraciones finales
Los diodos y las resistencias son componentes fundamentales, pero resuelven diferentes problemas de circuitos. Una resistencia proporciona resistencia controlada al flujo de corriente, mientras que un diodo proporciona control dependiente de la polaridad de la dirección de la corriente.
En la práctica, los dos componentes se usan a menudo juntos. Una resistencia puede limitar la corriente hacia un diodo o LED, mientras que un diodo puede guiar la corriente, proteger un circuito o dar forma a una señal. Una vez que entiendas estas diferencias básicas, leer esquemas y solucionar problemas de circuitos electrónicos será mucho más fácil.
