Guía de Diseño de Alivio Térmico de PCB
El diseño de una Placa de Circuito Impreso (PCB) va mucho más allá de dibujar conexiones entre componentes. Una PCB bien diseñada debe funcionar de manera consistente durante todo su ciclo de vida, desde la fabricación y el ensamblaje hasta la soldadura, el retrabajo y la operación a largo plazo en condiciones del mundo real.
La corrección eléctrica por sí sola no garantiza un diseño exitoso. En la práctica, una de las causas más comunes —y a menudo pasadas por alto— de fallos de fabricación es la mala soldabilidad debido al flujo de calor incontrolado. Muchas placas pasan las comprobaciones esquemáticas y las comprobaciones de reglas de diseño (DRC), pero aún fallan durante el ensamblaje porque el calor no se comporta de la misma manera que las señales eléctricas. Las grandes áreas de cobre, en particular, pueden alejar el calor de las almohadillas, lo que dificulta la soldadura adecuada.
Aquí es exactamente donde entra en juego el alivio térmico. En esta guía, recorreremos el alivio térmico paso a paso, cubriendo tanto la teoría que lo sustenta como su aplicación en diseños reales. Al final, comprenderá no solo cómo usar el alivio térmico, sino por qué es importante, cuándo usarlo y cuándo es mejor evitarlo.
¿Qué es el alivio térmico en una PCB?

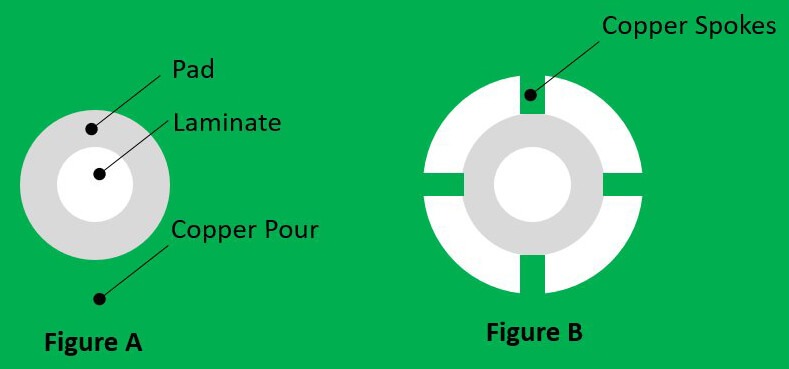

El alivio térmico es una técnica de diseño utilizada para conectar una almohadilla o un vía a un área grande de cobre, típicamente un plano de tierra o de alimentación, de una manera controlada. En lugar de usar una conexión de cobre sólida y de ancho completo, la almohadilla se une al plano a través de estrechos radios de cobre. Esta estructura limita el flujo de calor al tiempo que mantiene una conectividad eléctrica confiable.
En términos sencillos, una conexión sólida permite la máxima transferencia de calor, mientras que una conexión de alivio térmico la restringe intencionalmente.
La necesidad de alivio térmico se hace evidente durante el proceso de soldadura:
Cuando se aplica calor a una almohadilla, esta debe alcanzar rápidamente la temperatura de fusión de la soldadura. Sin embargo, si la almohadilla está conectada directamente a un plano de cobre grande, ese plano actúa como un disipador de calor, extrayendo rápidamente el calor de la almohadilla.
Como resultado, la almohadilla puede no alcanzar una temperatura suficiente para una soldadura adecuada. Esto puede provocar una fusión incompleta de la soldadura, un mal mojado y, en última instancia, juntas de soldadura frías. En la soldadura manual, esto a menudo hace que el proceso sea difícil o incluso imposible.
El alivio térmico resuelve este problema al aumentar la resistencia térmica entre la almohadilla y el plano de cobre circundante. Al limitar la rapidez con la que se disipa el calor, permite que la almohadilla se caliente de manera más eficiente y asegura resultados de soldadura más consistentes.
Anatomía de un alivio térmico
Almohadilla
En el centro se encuentra la propia almohadilla, que sirve como interfaz de soldadura real. Esta puede ser una almohadilla de orificio pasante para los pines de los componentes, una almohadilla SMD o, en algunos casos, una estructura de vía en almohadilla (cuando el proceso lo permite).
El tamaño de la almohadilla debe coincidir con la geometría del componente y cumplir con las directrices de soldadura de la IPC para garantizar uniones fiables.
Radios
Conectando el pad al plano de cobre circundante se encuentran los radios térmicos. Estas son finas pistas de cobre que proporcionan continuidad eléctrica y aislamiento térmico controlado.
En la mayoría de los diseños, los radios se distribuyen uniformemente alrededor de la almohadilla, utilizando típicamente de dos a cuatro conexiones. Su ancho comúnmente se encuentra en el rango de 8 a 20 mil (0.2 a 0.5 mm), dependiendo de factores como los requisitos de corriente, el espesor del cobre y las restricciones de fabricación.
Al reducir el área de la sección transversal del cobre, los radios limitan el flujo de calor al tiempo que mantienen una ruta eléctrica de baja resistencia.
Liquidación
Rodeando el pad y los radios se encuentra el área de holgura, a menudo denominada holgura de alivio térmico o espacio de aislamiento. Este es el espacio que separa el pad del plano de cobre sólido. Su función principal es prevenir el contacto directo de cobre y controlar la cantidad de calor que puede ser conducida lejos del pad.
Si esta holgura es demasiado pequeña, el alivio térmico se vuelve ineficaz porque el calor aún puede fluir libremente hacia el plano. Por otro lado, si la holgura es demasiado grande, la resistencia mecánica de la conexión de la almohadilla puede verse reducida, lo que podría afectar la fiabilidad bajo estrés o durante el retrabajo.
Patrones de Alivio Térmico Comunes
Patrón de cuatro radios
La configuración más común es el patrón de cuatro radios, o retícula. Este es ampliamente considerado el estándar de la industria porque proporciona una conexión simétrica entre la almohadilla y el plano de cobre.
La distribución uniforme de los radios ayuda a garantizar un flujo de calor uniforme durante la soldadura, lo que conduce a resultados más predecibles y consistentes. Al mismo tiempo, los múltiples puntos de conexión proporcionan una buena estabilidad mecánica, lo que hace que este patrón sea adecuado para pines de tierra, pines de alimentación y conectores de paso.
Patrón de tres radios
En diseños con menos espacio, se puede usar un patrón de tres radios. Al eliminar un radio, los diseñadores pueden ahorrar espacio de enrutamiento o acomodar elementos cercanos.
Aunque esto introduce una distribución de calor ligeramente desigual, el impacto suele ser aceptable para la mayoría de las aplicaciones, especialmente cuando las condiciones de soldadura están bien controladas.
Patrón de dos radios
Un patrón de dos radios aumenta aún más el aislamiento térmico al minimizar la conexión de cobre con el plano. Esto puede ser útil en situaciones donde la soldadura es particularmente desafiante, como con grandes áreas de cobre o planos de tierra pesados.
Sin embargo, debido a que reduce tanto la conducción térmica como la eléctrica, generalmente se recomienda solo para conexiones de baja corriente o casos especiales donde la mejora de la soldabilidad es fundamental.
Radios modificados o curvos
En diseños avanzados, también se pueden utilizar geometrías de radios modificadas o curvas. Estas variaciones se encuentran a menudo en diseños de alta densidad, planos de alta corriente o diseños de impedancia controlada, donde los radios rectos estándar pueden no cumplir los requisitos de espaciado o rendimiento. Dichos patrones suelen definirse mediante reglas de diseño específicas o configuraciones de herramientas CAD en lugar de aplicarse manualmente.
Cuándo usar alivio térmico en el diseño de PCB
Utilice alivio térmico cuando:
- Pads conectados a grandes áreas de cobre
- Componentes de through-hole soldada a mano
- Placas que pueden requerir reelaboración o reparación
- Ensamblajes mediante soldadura por ola
Los casos de uso típicos incluyen pines de tierra de conectores, condensadores electrolíticos de orificio pasante y puntos de prueba conectados a tierra, donde la soldabilidad es más crítica que la capacidad máxima de transporte de corriente.
Evite el alivio térmico cuando:
- Caminos de alta corriente donde la capacidad del radio puede ser excedida
- Aplicaciones donde la disipación de calor durante el funcionamiento es crítica
- Circuitos de RF o alta frecuencia que requieren impedancia controlada
- Pastillas que forman parte de una estructura de disipación de calor
Ejemplos típicos incluyen la almohadilla de drenaje de un MOSFET de potencia y la paleta de tierra expuesta de un regulador conmutado, donde se prefieren conexiones sólidas para maximizar la transferencia de calor y el rendimiento eléctrico.
Lógica de Alivio Térmico (Pseudocódigo)
En la mayoría de las herramientas modernas de diseño de PCB, el alivio térmico se aplica automáticamente según reglas de diseño predefinidas. Internamente, la lógica sigue un patrón similar a este:
SI pad.connected_to_plane == TRUE:
SI net.current < CURRENT_THRESHOLD Y net.type != RF:
APLICAR thermal_relief(
spoke_width = DEFAULT,
spoke_count = 4,
clearance = DEFAULT
)
ELSE:
APPLY direct_connect()
Comprender esta lógica subyacente es importante porque los diseñadores ajustan o deshabilitan frecuentemente el alivio térmico para redes de alta corriente o RF para garantizar un rendimiento eléctrico y térmico óptimo.
Directrices de Alivio Térmico en PCBs
Diseñar alivio térmico no tiene por qué ser complicado. Como se discutió anteriormente, simplemente conectar la almohadilla o el pin al plano de cobre circundante con conexiones tipo radio desde cuatro lados suele ser suficiente, siempre que el diseño cumpla con los requisitos eléctricos y de fabricación específicos.
Aquí están los parámetros de diseño típicos comúnmente usados en la disposición de PCBs:
Ancho de Radio
- 10–12 mil (0.25–0.3 mm) para tierra de señal
- 15–20 mil (0.38–0.5 mm) para las almohadillas de potencia
Regla general: los radios más anchos mejoran la capacidad de carga de corriente pero pueden reducir la soldabilidad.
Número de radios
- 4 radios: predeterminado y más común
- 3 radios: utilizados en diseños compactos con espacio limitado
- 2 radios: reservados para casos extremos donde se requiere el máximo aislamiento térmico
Separación de Aislamiento (Holgura)
- Típicamente 6–10 mil (0.15–0.25 mm)
Siempre verifica con tu fabricante de PCB, ya que los valores permitidos pueden variar según las capacidades de fabricación.
Consideraciones finales
El alivio térmico es uno de esos principios de diseño de placas de circuito impreso que pueden parecer secundarios cuando se observan en pantalla, pero que cobran una importancia crucial en el momento en que la placa llega al banco de soldadura. Muchos diseñadores solo aprecian plenamente su importancia tras experimentar la frustrante realidad: una placa que es eléctricamente correcta, visualmente limpia y con el trazado completo sigue sin soldarse correctamente. En ese momento, el alivio térmico deja de ser una opción de diseño abstracta y se convierte en una necesidad práctica.
Los diseñadores experimentados de PCB consideran naturalmente tres dimensiones interconectadas:
- Comportamiento eléctrico: Determina la integridad de la señal, el flujo de corriente y la corrección funcional
- Comportamiento térmico: Gobierna cómo se mueve el calor durante la soldadura, la operación y el retrabajo
- Fabricación de la Realidad Incluye métodos de ensamblaje, limitaciones del operador, tolerancias de proceso y rendimiento
En PCBCool, entendemos el papel fundamental que juega el aliviado térmico en el rendimiento de las PCB en el mundo real. Nuestro equipo puede ayudar no solo con el diseño adecuado del aliviado térmico, sino también con todo el proceso de la PCB, desde la creación de prototipos y la fabricación hasta el ensamblaje y las pruebas.
Preguntas frecuentes (PF)
Sí, cuando las almohadillas se conectan a planos de cobre grandes. Sin ello, el calor se disipa demasiado rápido, provocando mojado deficiente o el efecto "tombstoning". Para almohadillas de alta frecuencia o alta corriente, a veces se utilizan conexiones sólidas en su lugar.
A: Sí, especialmente cuando las vías conectan a planos y necesitan acceso para soldar. Ayuda a reducir la pérdida de calor. Para vías de alta corriente o térmicas, las conexiones sólidas suelen ser una mejor opción.
Ligeramente. Añade un poco de resistencia e inductancia. En la mayoría de los diseños, esto no importa. En circuitos de RF o de alta velocidad, se prefieren conexiones sólidas para mantener baja la impedancia.
A: No, no es obligatorio. IPC lo considera una buena práctica para la fabricabilidad. Los diseñadores deciden en función de las necesidades de soldadura y el rendimiento eléctrico.
A: Las almohadillas unidas a grandes áreas de cobre actúan como disipadores de calor. La soldadura puede no fundirse correctamente, lo que lleva a uniones frías y más retrabajos durante el ensamblaje.
A: Sí. Las almohadillas se calientan más rápido y de manera más uniforme, lo que facilita la extracción y el reemplazo. Esto es especialmente útil para componentes through-hole.
Sí. El cobre más grueso disipa más calor. Es posible que necesites radios más anchos o un ajuste en la holgura para mantener la soldadura estable.
Sí, la mayoría de las herramientas lo aplican según reglas. Pero los diseñadores a menudo anulan la configuración para áreas de alta corriente o RF.
En la mayoría de los casos, sí. Ayuda a asegurar una soldadura adecuada. Para pines de alta corriente, se pueden usar conexiones sólidas o cobre reforzado en su lugar.
A: El alivio térmico utiliza radios para limitar el flujo de calor. La conexión directa utiliza cobre macizo para una máxima conductividad. La elección depende de la soldabilidad frente al rendimiento.
Sí. Los ajustes se pueden modificar por red. La tierra suele usar alivio estándar, mientras que las redes de alimentación pueden usar radios más anchos o conexiones sólidas.
