Tutorial probado de diseño de PCB para proyectos de fabricación
En 2024, lideré postmortems de 53 proyectos fallidos de PCB. En 41 de estos casos, el esquemático era correcto, los componentes eran auténticos y el layout pasó la DRC—sin embargo, las placas fallaron en la validación. ¿Por qué? El proceso estaba roto, no la salida.
Equipos validación de apilamiento omitida, enrutó señales de alta velocidad antes de definir la impedancia y se entregó al diseño sin objetivos térmicos. ¿El resultado? Ciclos de respuesta de 3 a 6 semanas, plazos incumplidos y confianza erosionada por parte del cliente.
Esta guía ofrece el proceso de diseño de PCB de 7 fases probado en el campo utilizado en aplicaciones automotrices, médicas e industriales—no como un diagrama de flujo de libro de texto, sino como un secuencia consciente de fallos con puertas de fase, disparadores de validación y escotillas de escape.
Ninguna teoría. Justo lo que sobrevive al polvo de Nairobi, las cámaras de EMC europeas y la operación industrial 24/7.
Fase 1: Requisitos y Arquitectura (El “Porqué” Antes del “Cómo”)
La mayoría de los equipos saltan directamente a los esquemas. Los mejores empiezan con límites del sistema:
- Eléctrico: Rangos de tensión, corriente máxima, tolerancia al ruido (p. ej., “Referencia del ADC: ±0,51 TP3T en el intervalo de 0 a 70 °C”)
- Mecánico Dimensiones de la placa, orificios de montaje, ubicaciones de los conectores
- Ambiental Temperatura de operación, humedad, perfil de vibración (p. ej., “carcasa IP65, 5–50 °C”)
- Regulatorio: EMC (FCC/CE), seguridad (IEC 62368), RoHS
Fracaso real:
Un controlador de carga solar pasó las pruebas de laboratorio, pero falló en la costa de Kenia. ¿Por qué? No hay especificación de destello por salpicadura de sal. Trazas espaciadas a 0.2 mm acortado en 85% RH.
Entregable
Documento de Requisitos del Sistema (SRD) – una especificación dinámica aprobada antes de la Fase 2.
Figura 1: Plantilla de Documento de Requisitos del Sistema
Fase 2: Diseño Esquemático + Análisis Pre-Diseño (No Solo Conectividad)
El esquema no son solo cables y símbolos. Es el primer modelo físico – si se hace bien.
Prácticas Críticas:
- Bloques jerárquicos: Potencia de grupo, analógica, digital, RF – incluso en diseños de una sola lámina

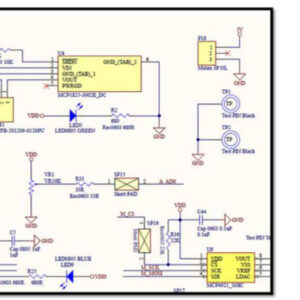

- Anotaciones de diseño: Añade notas como “Mantenga D+ D− < 100 mm, igualados ±0.1 mm” directamente en las redes
- Árbol de Energía Estrategia de desacoplamiento: bulto → cerámica → pin del IC
- Planificación de Intercambio de Pines Marcar pines intercambiables (p. ej., SPI MISO/MOSI) para flexibilidad de diseño
Éxito Evitado:
Controlador de vuelo de dron anotado: “reloj I²C: máx. 30 cm, sin vías”. El diseño se cumplió: cero bloqueos del bus en 2.000 unidades.
Puerta de Validación
- Todos los CI tienen pines de alimentación/tierra conectados (sin VCC flotante)
- Todas las interfaces de alta velocidad tienen notas de longitud/desfase
- Clases de red definidas (por ejemplo, POWER, ANALOG, USB_HS)
Fase 3: Especificación de diseño de la PCB (El contrato para el diseño)
Aquí es donde fallan la mayoría de los proyectos. Saltarse esta fase convierte la disposición en una suposición.
Elementos Imprescindibles:
- Acometida de capas: Material (por ejemplo, Isola FR408HR), grosor por capa, peso del cobre
- Tabla de impedancias
| Clase de Red | Objetivo Z | Tolerancia | Capa | Longitud máxima |
|---|---|---|---|---|
| USB_HS | 90 Ω | ±10% | L1 | 120 mm |
- Integridad de Potencia Impedancia objetivo, estrategia de desacoplamiento, divisiones de plano
- Plan Térmico: Identificadores de punto de acceso, área mínima de cobre, recuento/tamaño de vía térmica
- Zonas EMC: Zonas de exclusión, requisitos de blindaje, estrategia de puesta a tierra
Consejo profesional:
Usa un Especificaciones de diseño de PCB de 1 página – incluso en startups. Si no encaja, probablemente estés complicando demasiado la especificación.
Fase 4: Colocación de componentes (La decisión sobre el 80%)
La ubicación no se trata de estética. Se trata de integridad de señal, flujo térmico y fabricabilidad ejecutados al mismo tiempo.
Reglas críticas

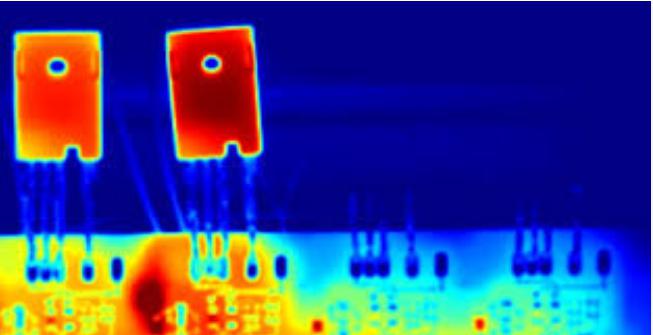

- Térmico primero: Coloca dispositivos de alta potencia (MOSFETs, reguladores) cerca de los bordes de la placa o de zonas dedicadas para disipadores de calor
- Flujo de señal: Mantén una ruta clara de izquierda a derecha o de abajo hacia arriba (por ejemplo, antena → RF → procesador → comunicaciones)
- Desacoplamiento de Proximidad: Coloca los condensadores a menos de 2 mm de los pines de alimentación del CI, manteniendo las vías lo más cortas posible
- Cumplimiento de DFM
- Evita componentes altos cerca de los conectores (pueden obstruir el acoplamiento)
- Coloque fiduciales a 10–100 mm de los CIs de paso fino
- Asegure que los puntos de prueba sean accesibles (sin vías bajo blindajes de RF)
Costo Real:
Un controlador de motor colocó los MOSFET en el centro de la placa sin una ruta de flujo de aire definida. Las unidades de campo fallaron a 48°C de temperatura ambiente, a pesar de que los componentes estaban clasificados para una temperatura de unión de 125°C.
Lista de verificación de Puerta de Colocación:
- Todos los puntos calientes térmicos tienen rutas de escape de calor definidas
- Los CI de alta velocidad (USB, Ethernet) tienen caminos de retorno continuos
- Separación de señales mixtas forzada (analógica mantenida a >10 mm de los nodos de conmutación)
- Todos los puntos de prueba y fiduciales cumplen con los requisitos de ensamblaje y prueba.
Fase 5: Enrutamiento Dirigido por Restricciones (Donde la Física se Encuentra con el Cobre)
El enrutamiento no es “unir puntos”. Es la aplicación de las leyes físicas en el cobre.
Protocolo de Ejecución:
- Importar restricciones de la Fase 3 en la herramienta de diseño
- (por ejemplo, Reglas de Diseño de Altium, Administrador de Restricciones de Cadence Allegro)
- Enrutar las redes críticas primero:
- Entrega de energía caminos anchos y cortos con baja inductancia de bucle
- Señales de alta velocidad: longitud igualada, sin empalmes, impedancia controlada
- Señales Analógicas: anillos de guarda donde se requiera, aislados de diafonía digital
- Aplica las reglas DFM temprano:
- Mínimo espacio/huella por peso de cobre (ej. 0.2 mm para cobre de 1 oz)
- Lágrimas en las vías para mejorar el rendimiento
- Evite codos de 90°; use ángulos de 45° o curvas
Práctica Avanzada:

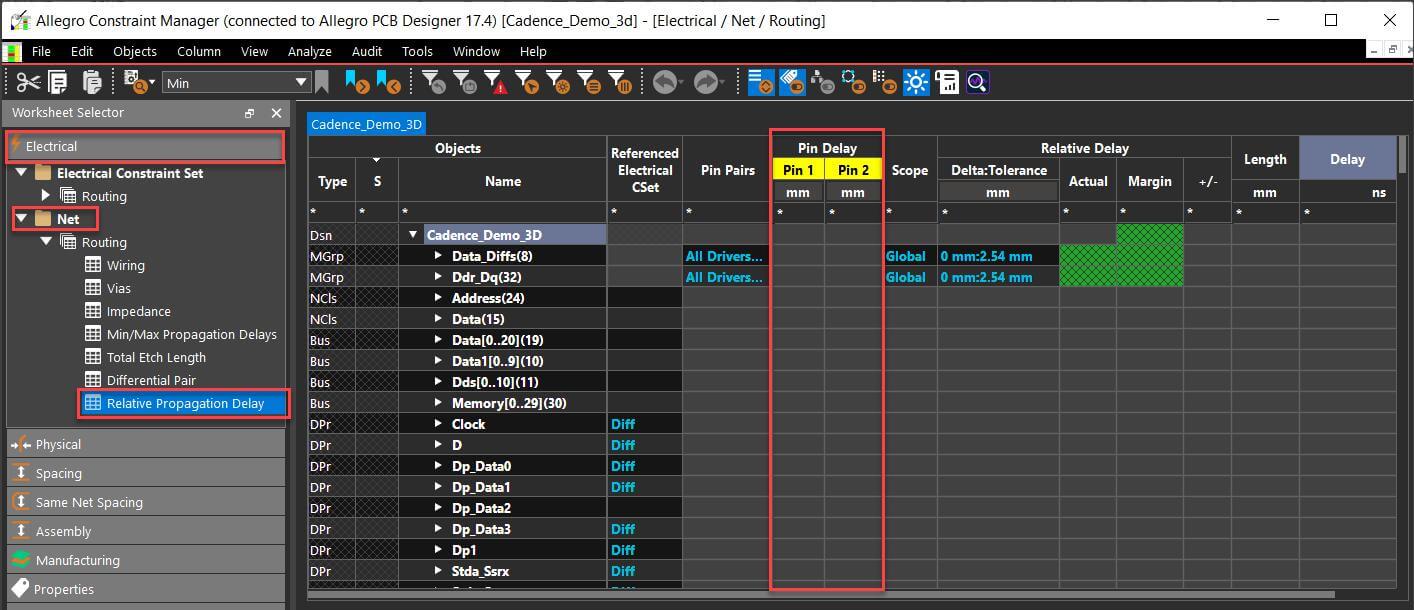

Compensa el retraso de la señal, no solo la longitud física.
Por ejemplo, una interfaz SPI de 125 MHz puede tolerar hasta 800 ps de desfase, lo que puede traducirse en ~120 mm de desajuste de trazas dependiendo de la pila — no “la misma longitud en milímetros”.”
Éxito Evitado:
Líneas DDR3 enrutadas a una asimetría de ±50 ps (no ±1 mm). Cero errores de bit a 800 Mbps en pruebas de validación.
Fase 6: Validación del Diseño (Más allá de un “DRC verde”)
La aprobación de la DRC no significa que la placa funcionará en el mundo real. La validación real va más allá de las comprobaciones de reglas y verifica el comportamiento eléctrico, térmico y de fabricación.
La Validación Debe Incluir:
| Revisar | Herramienta | Por qué importa |
|---|---|---|
| Integridad de la señal | SIwave, HyperLynx | Encuentra reflejos y diafonía que las reglas de diseño no pueden detectar. |
| Integridad de la Potencia | Analizador PDN | Verifica la impedancia del objetivo en todo el rango de frecuencia |
| Simulación térmica | Ansys Icepak, SimScale | Predice puntos calientes antes de la fabricación |
| Auditoría DFM | GC-Prevue, FreeDFM | Captura problemas específicos de la fabricación (por ejemplo, astillas de la máscara de soldadura) |
| Comparación de Netlist | CAM350, Gerbv | Asegura que no haya pines desconectados o intercambiados |
Crítico
Realice los análisis SI y PI solo una vez que el enrutamiento 100% esté completo. Los diseños parciales dan lugar a resultados engañosos y a una falsa sensación de seguridad.
Puerta de Validación (Debe Pasar Todo):

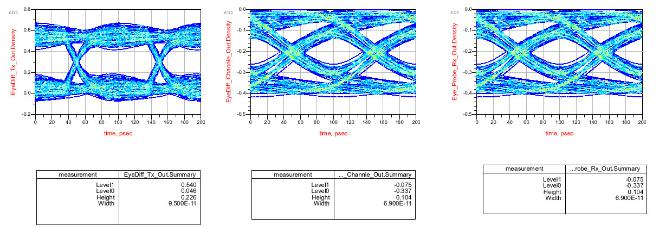

- SÍ Diagrama de ojo abierto en el receptor
- PI: ZPDN < Zobjetivo hasta la frecuencia máxima de interés
- Térmico: Tempalme por debajo de la especificación con un margen de al menos 10°C
- DFM: Cero violaciones críticas para la casa de fabricación objetivo
Fase 7: Transferencia de Fabricación (La Auditoría Final)
Exportar los Gerber no es el final del proceso. Es la última oportunidad para prevenir desperdicios, retrasos y malas interpretaciones en la línea de producción.
Protocolo de traspaso:
- Generar
- Gerbers (RS-274X) para todas las capas
- NC Taladro (Excellon v2)
- Netlist IPC-356 (opcional, pero muy recomendado)
- BOM (CSV + XLSX)
- Validar
- Utilice herramientas como GC-Prevue o FreeDFM para confirmar:
- Las unidades de perforación coinciden con las unidades Gerber
- El contorno de la placa está cerrado (sin huecos ni arcos)
- Expansión de la máscara de soldadura ≥ 0.075 mm
- Utilice herramientas como GC-Prevue o FreeDFM para confirmar:
- Paquete
- Archivo ZIP con nombre limpio: ProjectName_AAAAMMDD/
- Incluir un Readme.txt con:
- Estructura de capas
- Requisitos de impedancia
- Instrucciones especiales (por ejemplo, “Se requiere proceso con plomo”, “Máscara de soldadura azul”)
Victoria Real
Un equipo con sede en Nairobi incluyó la configuración completa en el archivo Readme.txt. La empresa de fabricación utilizó el material adecuado en la primera producción, lo que dio como resultado un rendimiento del 98,71 % en el primer artículo del modelo TP3T.
Los 3 matones silenciosos de procesos (y cómo detenerlos)
1. Síndrome de “Lo arreglaremos en el diseño”
Aplazamiento decisiones relacionadas con la gestión térmica, la compatibilidad electromagnética o la integridad de la alimentación a garantías de maquetación compromiso. El diseño puede optimizarse dentro de las limitaciones, pero no puede inventarlas.
→ Solución: Aplicar la aprobación de la especificación de diseño de la Fase 3. Ningún diseño puede empezar sin ello.
2. Omitir la simulación SI/PI previa al diseño
Realizar un análisis de la integridad de la señal o de la alimentación tras el trazado suele acarrear, casi siempre, costosos contratiempos.
→ Solución: Simula las topologías críticas antes del enrutamiento. Plantea tus dudas desde el principio, por ejemplo:
“¿Puede esta interfaz USB funcionar en la Capa 3?”
3. Ignorando las restricciones de ensamblaje
Colocar un BGA de 0.4 mm de paso sin puntos de prueba accesibles a menudo resulta en un tablero de prueba, independientemente de sus prestaciones eléctricas.
→ Solución: Involucre a su socio de EMS desde el principio y obtenga sus requisitos de DFM y de pruebas antes de la colocación de los componentes.
Consideraciones finales
El proceso de diseño de placas de circuito impreso no es un camino lineal, sino una serie de pasos interdependientes, cada uno de ellos pensado para evitar el siguiente fallo.
Los equipos más rápidos no son los que trazan el camino más rápido. Son los que validan los objetivos antes de la ejecución, documentan los límites antes del traspaso de responsabilidades y comprueban los aspectos físicos antes de la fabricación.
Porque en hardware, la velocidad no se mide en mm/día, se mide en rendimiento del primer artículo y fiabilidad a largo plazo en campo.
En PCBCool, el DFA no se trata como una lista de verificación al final del proceso, sino que se integra en la forma en que apoyamos los proyectos de PCBA desde el principio.
Nuestro equipo de ingeniería revisa los archivos de diseño, las restricciones de montaje y los supuestos de fabricación antes de que comience la producción, lo que ayuda a identificar los riesgos que podrían afectar al rendimiento, a la facilidad de prueba o al flujo de montaje. Esta revisión temprana permite a los equipos pasar del concepto a una placa de circuito impreso (PCBA) lista para la producción con menos iteraciones, menos sorpresas y un camino más fluido hacia el éxito de la primera fabricación.
Preguntas frecuentes (PF)
El diseño de PCB cubre la definición de requisitos, el diseño esquemático, las restricciones y la intención del diseño, no solo el trazado de pistas.
A: No. El diseño de PCB define lo que la placa debe lograr, mientras que el layout es cómo se implementa físicamente ese diseño.
A: Deberías comprender los requisitos de potencia, los tipos de señales, las restricciones de los componentes y los límites básicos de fabricación.
Son útiles como herramientas de aprendizaje, pero los proyectos reales requieren comprobaciones adicionales más allá de lo que suelen cubrir los tutoriales.
Los conceptos de diseño de PCB deben ir primero, de lo contrario, el layout se convierte en prueba y error.
Meterse de lleno en el diseño sin definir las restricciones y los requisitos del sistema.
A: El pensamiento de ingeniería importa más, ya que el software es solo una herramienta para expresar decisiones.
Tan pronto como sea posible, ya que las decisiones de diseño afectan directamente la forma en que se construirá la placa.
Validan suposiciones, documentan restricciones y revisan diseños frente a límites de producción reales.
George es un ingeniero eléctrico certificado con experiencia en diseño de PCB, sistemas embebidos y desarrollo de hardware IoT. Trabaja con PCBCool para convertir la experiencia de ingeniería real en guías prácticas para desarrolladores e ingenieros.
