Cómo reducir la diafonía en PCB
La diafonía es el acoplamiento electromagnético no intencionado entre pistas de señal de PCB cercanas, donde una pista (la agresora) induce perturbaciones de voltaje o corriente en otra pista (la víctima). En diseños de PCB de alta velocidad, con transiciones de flanco más rápidas, espaciado de pistas más reducido y márgenes de ruido más bajos, la diafonía puede afectar seriamente la integridad de la señal. Puede distorsionar la amplitud, el tiempo o la forma del flanco de la señal de la víctima, lo que provoca errores de datos, jitter o conmutación falsa.
Por esta razón, controlar la diafonía ya no es opcional; es un requisito central de la ingeniería de PCB. En este artículo, exploramos las principales causas de la diafonía y compartimos estrategias prácticas para reducirla, ayudando a los ingenieros a lograr PCBs fiables y de alto rendimiento.
Causas primarias de la diafonía en el diseño de PCB
Espaciado de traza insuficiente
Causa:
Las pistas colocadas demasiado cerca aumentan la capacitancia parásita y la inductancia mutua.
Efecto:
Incluso las señales de baja frecuencia pueden inducir diafonía.
Ruteo Largo Paralelo
Causa:
Las trazas paralelas largas actúan como líneas de transmisión débilmente acopladas.
Efecto:
Cuanto más largo sea el recorrido en paralelo, mayor será la energía transferida entre las pistas, aumentando el NEXT (diafonía de extremo cercano) y el FEXT (diafonía de extremo lejano).
Mala pila de capas
Causa:
Capas de señal adyacentes sin plano de referencia sólido.
Mezclar señales de alta velocidad y sensibles en la misma capa.
Efecto:
Rutas de retorno inestables, áreas de bucle más grandes, mayor diafonía.
Planes de tierra rotos o divididos
Causa:
Las corrientes de retorno se desvían alrededor de las separaciones en los planos de tierra.
Efecto:
El área del bucle aumenta.
El acoplamiento magnético aumenta significativamente.
La diafonía y las interferencias electromagnéticas aumentan juntas.
Tasas de Borde Rápidas (No Solo Alta Frecuencia)
Causa:
Los tiempos de subida/caída de la señal determinan el acoplamiento más que la frecuencia del reloj.
Un ejemplo: Una señal de 1 MHz con un flanco de 1 ns se comporta como una señal de GHz.
Efecto:
Los bordes rápidos aumentan el potencial de diafonía incluso a frecuencias relativamente bajas.
Cuando la interferencia se vuelve un problema real
La diafonía puede afectar gravemente la integridad de la señal de una PCB cuando el tipo de sistema y las características de diseño la hacen sensible:
| Tipo de sistema | Riesgo Típico |
|---|---|
| Digital de alta velocidad (>100 MHz) | Errores de tiempo, fluctuación |
| DDR / Buses de memoria | Volteo de bits |
| Entradas analógicas ADC / DAC | Ruido de fondo aumentado |
| RF y de señal mixta | Emisiones espurias |
| Autobuses largos y paralelos | Desencadenamiento falso |
Un objetivo de diseño común:
Interferencia cruzada < –50 dB (~0,31 TP3T) para enlaces de alta velocidad
La diafonía resulta de los campos electromagnéticos alrededor de las pistas que transportan corriente. No es causada por “ruido que se filtra a través del cobre”, sino por campos eléctricos y magnéticos que interactúan con conductores cercanos. Estas interacciones ocurren a través de dos mecanismos: acoplamiento capacitivo y acoplamiento inductivo.

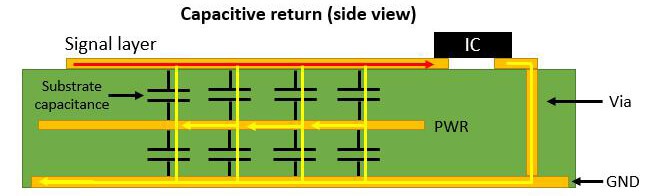

Acoplamiento Capacitivo (Impulsado por Campo Eléctrico)
Mecanismo:
Un voltaje cambiante en una traza induce un campo eléctrico que se acopla a una traza cercana, creando un voltaje no deseado. Las trazas agresora y víctima forman un capacitor parásito.
Fortalecido por:
- Trazas estrechamente espaciadas (mayor capacitancia)
- Transiciones rápidas de voltaje (alto dV/dt)
- Alta constante dieléctrica (Dk) de PCB
Regla general:
Las tasas de borde más rápidas aumentan el acoplamiento capacitivo, independientemente de la frecuencia del reloj.

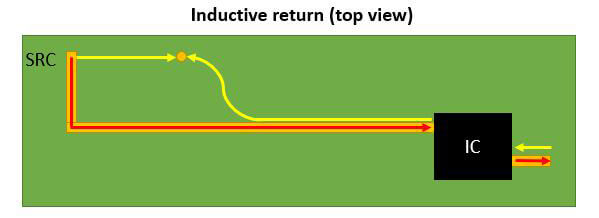

Acoplamiento Inductivo (Impulsado por Campo Magnético)
Mecanismo:
Una corriente cambiante en una traza produce un campo magnético que enlaza una traza cercana, induciendo un voltaje a través de la inductancia mutua.
Fortalecido por:
- Grandes áreas de bucle de corriente
- Rutas de retorno discontinuas o desviadas
- Planes de tierra rotos o mal referenciados
Regla general:
Los caminos de retorno deficientes o discontinuos amplifican significativamente el acoplamiento magnético, incluso si el espaciado de las trazas parece suficiente.
Cómo identificar la diafonía en una PCB existente
Inspección de Diseño Visual
Busca características de diseño que puedan promover la diafonía:
- Trazas paralelas largas
- Señales digitales de alta velocidad enrutadas cerca de líneas analógicas sensibles
- El avión se parte bajo redes críticas
Pistas del osciloscopio
Utiliza un osciloscopio para detectar efectos de diafonía.
- Pequeños pasos de voltaje que coinciden con los bordes en señales vecinas
- Jitter correlacionado con la actividad del bus
- Ráfagas de ruido durante eventos de conmutación
Simulación y herramientas EDA
Utilice software para predecir o verificar problemas de diafonía:
- Simuladores de integridad de señal para redes de alta velocidad
- Herramientas de análisis de diafonía para cuantificar el acoplamiento
- Reglas de separación de Diseño Reglado (DRC) para asegurar una separación adecuada de las trazas
Estrategias paso a paso para reducir la diafonía en la PCB
Controlar la Geometría y el Espaciado de la Trazada
Aplica la Regla 3 D / 5 D / 10 D:
- 3W: Espaciado mínimo aceptable
- 5W: Bueno para señales digitales
- 10W: Señales analógicas, de RF o sensibles
≥6 mil huella → ≥18 mil espaciado (3W)
Reducir longitud en paralelo
- Mantenga el enrutamiento paralelo lo más corto posible
- Presenta el enrutamiento escalonado
- Rompe la simetría
Enrutar Capas Adyacentes Ortogonalmente:
- Capa 1: Horizontal
- Capa 2: Vertical
Evite las curvas de ángulo recto:
- Curvas de 45°
- Curvas suaves
Maestría en Puesta a Tierra y Rutas de Retorno
Proporcionar un plano de referencia sólido
Un plano de tierra continuo:
- Campos electromagnéticos
- Minimiza la inductancia del bucle
- Reduce la diafonía inductiva
Nunca rotee señales de alta velocidad sobre divisiones de plano
Las corrientes de retorno siguen la ruta de la señal
Las lagunas en los planes obligan a desvíos → más acoplamiento
Toma de tierra de puntos de sutura cerca de las transiciones de señal
Colocar vías:
- Cerca de los cambios de capa
- Cerca de los conectores
- Cerca de los bordes del plano

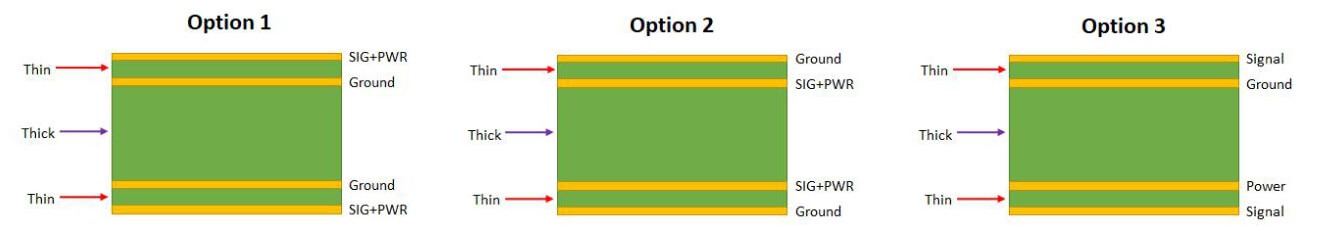

Optimizar la pila de capas
Apilamiento incorrecto (Riesgo alto de diafonía)
Capas de señal adyacentes sin planos de referencia:
- Señal
- Señal
- Poder
- Suelo
Buena Configuración (Baja Diafonía):
Capas de señal separadas por planos de tierra/alimentación:
- Señal
- Suelo
- Poder
- Señal
Utiliza las trazas de protección correctamente
Solo efectivo cuando está debidamente conectado a tierra.
Reglas
- Une a tierra frecuentemente (≤ λ/10)
- Nunca dejes flotando
- No confíes solo en ellos
Use los pares diferenciales correctamente
Reduce la diafonía solo cuando:
- Acoplamiento estrecho dentro de la pareja
- Espaciado constante
- Coincidencia de longitud
- El mismo plano de referencia
Selección de Materiales
Utilice materiales de baja constante dieléctrica (Dk) en:
- Backplanes de alta velocidad
- Placas de RF
- diseños GHz
Ejemplo de PCB del mundo real
Problema:
El bus SPI falla aleatoriamente a 40 MHz; el ADC muestra picos de ruido
Causa raíz:
Enrutamiento paralelo entre el reloj SPI y la entrada ADC; plano de tierra interrumpido
Corregir:
- Reenviar SPI perpendicular al ADC
- Añadir referencia de tierra firme
- Aumentar espacio a 5W
Resultado:
Cero errores de bits; reducción de ruido de 8 dB
Consideraciones finales
La diafonía no es un efecto secundario impredecible de la electrónica compleja. Es un resultado directo y repetible de interacciones electromagnéticas determinadas por la geometría de la PCB, las propiedades del material y el comportamiento de la señal. Dado que estas interacciones siguen leyes físicas, la diafonía puede analizarse, medirse y controlarse, siempre que las decisiones de diseño se tomen deliberadamente y no de forma intuitiva.
En PCBCool, combinamos décadas de experiencia en PCB con un sólido soporte de ingeniería para garantizar que su proyecto sea algo más que fabricación. Asociarse con nosotros significa que su diseño se aborda como un sistema de ingeniería completo, donde la integridad de la señal, el control de la diafonía y el rendimiento de PCB de alta velocidad se consideran cuidadosamente en cada etapa.
Preguntas frecuentes (PF)
R: No. La regla de 3W puede reducir significativamente la diafonía, pero no la elimina por completo. A altas frecuencias o en tiradas paralelas largas, los campos electromagnéticos aún pueden acoplarse entre las pistas.
A: No necesariamente. Un plano de tierra solo proporciona una ruta de retorno adecuada si es continuo, ininterrumpido y cercano a la capa de señal.
No. La señalización diferencial reduce el ruido y la radiación, pero no hace que las pistas sean inmunes a las interferencias.
No. La diafonía se ve influenciada más por la velocidad de flanco de la señal (tiempo de subida/bajada) que por la frecuencia nominal del reloj.
A: Solo parcialmente. El filtrado de software o digital puede suprimir los síntomas de la diafonía, pero no aborda las causas raíz como el espaciado deficiente de las pistas, los malos caminos de retorno o los problemas de apilamiento de capas.
A: Depende de la proximidad de los planos de referencia. Las capas internas con planos de tierra o de alimentación continuos pueden ser más seguras, mientras que las capas internas sin planos adecuados o con huecos pueden experimentar más acoplamiento inductivo o capacitivo.
No existe una única regla. El espaciado adecuado depende del tiempo de subida de la señal, la impedancia, la pila de capas y la frecuencia de funcionamiento, no solo del ancho de la pista.
