Tutorial de diseño de PCBs automotrices para condiciones del mundo real
La electrónica automotriz opera en condiciones mucho más duras que los dispositivos de consumo típicos. Mientras que los teléfonos inteligentes y las computadoras portátiles funcionan en entornos interiores controlados y se reemplazan cada pocos años (típicamente de 2 a 5 años), se espera que las PCB automotrices soporten cambios extremos de temperatura (de -40 °C a +125 °C o más), vibración continua, humedad, polvo y ruido eléctrico durante la vida útil de un vehículo.
En la mayoría de los casos, esto significa 10 o 20 años de funcionamiento fiable sin fallos, porque en los sistemas automotrices, incluso los fallos menores pueden tener graves implicaciones de seguridad. Comprender estas diferencias es fundamental para diseñar PCB que funcionen de manera fiable en los vehículos modernos.
Resumen de sistemas automotrices dependientes de PCB

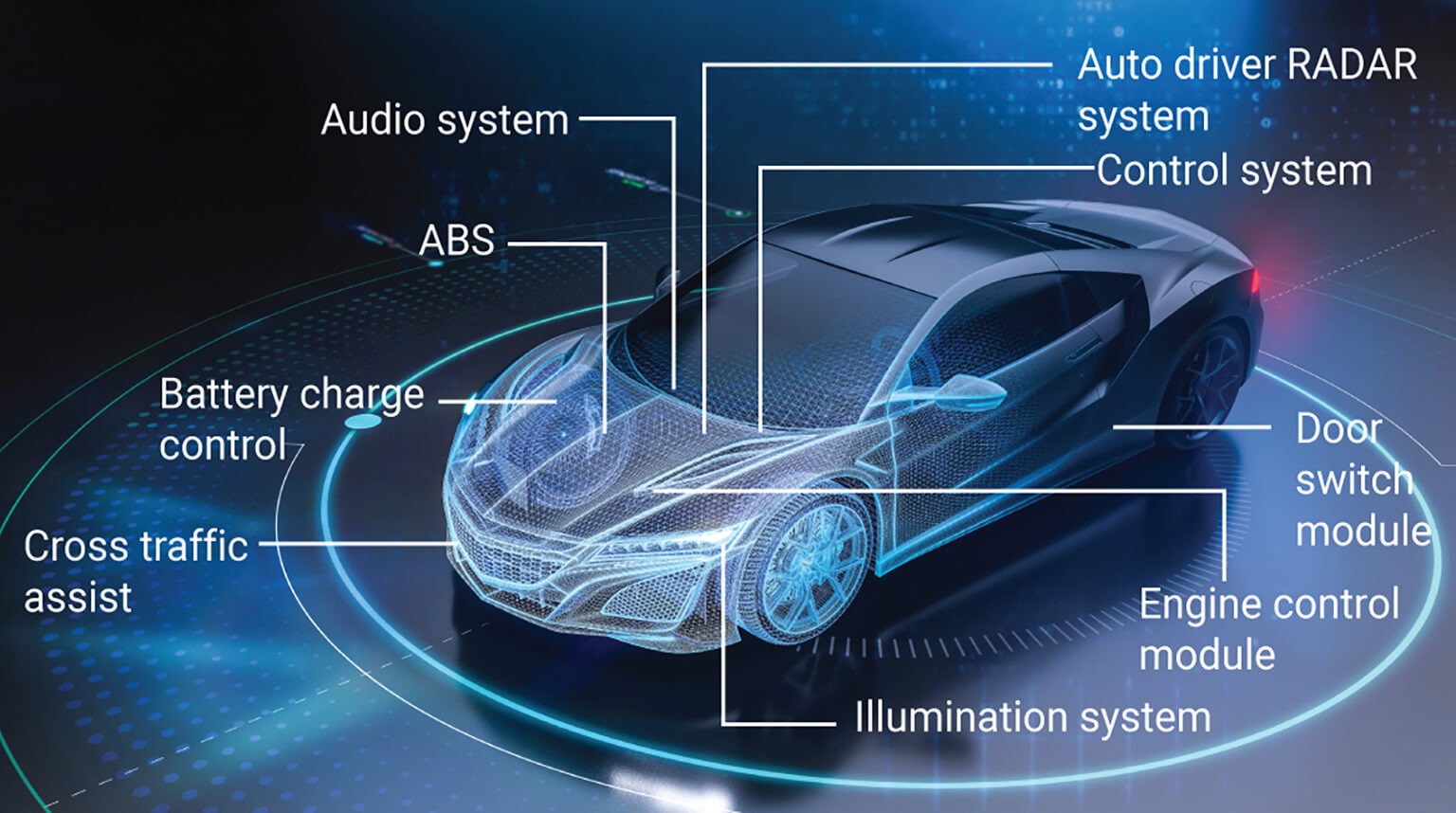

Los vehículos modernos dependen de una amplia gama de sistemas electrónicos, muchos de los cuales están construidos alrededor de complejos ensamblajes de PCB. Las aplicaciones clave incluyen:
- ECU (Unidad de Control del Motor) — controla el funcionamiento del motor, incluida la inyección de combustible, el tiempo de encendido y las emisiones
- Módulos ADAS — admite funciones avanzadas de asistencia al conductor, como mantenimiento de carril, control de crucero adaptativo y frenado automático de emergencia
- Sistemas de infoentretenimiento — administrar pantallas, audio, navegación y conectividad en el vehículo
- Sistema de Gestión de Baterías (BMS) — monitorea y controla el rendimiento de la batería en vehículos eléctricos e híbridos
- Sistemas de control de iluminación — luces LED delanteras, iluminación adaptativa e iluminación interior/exterior
- Módulos de radar y cámara — Habilitar detección, imagen y fusión de datos para funciones de seguridad y autónomas
Estas aplicaciones imponen estrictas exigencias al diseño de PCB:
- Alta fiabilidad — los materiales y componentes deben soportar el ciclo térmico, la vibración, la humedad y el envejecimiento a largo plazo, cumpliendo a menudo los requisitos AEC-Q100 / AEC-Q101
- Vida útil prolongada — los sistemas se esperan que funcionen de manera confiable durante 10-20 años
- Seguridad funcional — los diseños deben cumplir con la ISO 26262, asegurando que se alcance el Nivel de Integridad de Seguridad Automotriz (ASIL) requerido para las funciones de seguridad críticas
Normas y requisitos de certificación
Los estándares y certificaciones son fundamentales para el diseño de PCB automotrices. Aseguran que los componentes y sistemas cumplan con estrictos requisitos de seguridad, fiabilidad y rendimiento a largo plazo en condiciones de funcionamiento adversas.
A diferencia de la electrónica de consumo, los fallos en los sistemas automotrices pueden tener graves consecuencias de seguridad y legales. Por esta razón, el cumplimiento no es opcional: es requerido por los OEM, los reguladores y los acuerdos de la cadena de suministro.
Los estándares más importantes incluyen:
- AEC-Q100 — Define pruebas de cualificación de estrés para circuitos integrados como microcontroladores y sensores. Incluye pruebas como el ciclado de temperatura, vida útil operativa a alta temperatura (HTOL), polarización de humedad y descarga electrostática (ESD). Los dispositivos se clasifican (Grado 0-4), siendo el Grado 0 el que soporta los rangos de temperatura más altos (hasta 150 °C).
- AEC-Q101 — Aplica a semiconductores discretos como MOSFETs, diodos y transistores. Se centra en la fiabilidad en condiciones de estrés térmico, eléctrico y mecánico típicas de entornos automotrices.
- AEC-Q200 — Cubre componentes pasivos como resistencias, condensadores e inductores. Evalúa el rendimiento bajo vibración, variación de temperatura y estrés mecánico para garantizar la estabilidad a largo plazo.
- ISO 26262 — Gobierna la seguridad funcional para sistemas eléctricos y electrónicos en vehículos. Define los Niveles de Integridad de Seguridad Automotriz (ASIL A-D) y requiere análisis de peligros, evaluación de riesgos y procesos de validación para sistemas de seguridad crítica.
- IATF 16949 — Una norma de gestión de calidad para la fabricación de automóviles, basada en la ISO 9001. Enfatiza el control de procesos, la prevención de defectos, la trazabilidad y la mejora continua en toda la cadena de suministro.
En la práctica, los diseños automotrices dependen de componentes que cumplen estos estándares, ya que están validados para la operación a largo plazo bajo condiciones como amplios rangos de temperatura, vibración, humedad e interferencia electromagnética (EMI). El uso de componentes no calificados aumenta el riesgo de falla temprana y puede llevar a incumplimiento de los requisitos automotrices.
Condiciones Ambientales Automotrices
Rango de temperatura
- Ambiente estándar −40 °C a +125 °C
- Compartimiento del motor / debajo del capó hasta +150 °C a +175 °C (cerca del escape, turbo o electrónica de potencia)
- El ciclo térmico rápido y los gradientes son comunes.
Tensión mecánica
- Vibración vibración aleatoria continua (5–2000 Hz, hasta 10 g RMS) del motor, la carretera y la transmisión
- Conmoción impactos de alta G (por ejemplo, baches, choques) — normalmente 50–100 g durante milisegundos
- Impacto y flexión en la carretera: flexión y torsión repetidas en placas y juntas de soldadura
Exposición química
- Aceite de motor, líquido de transmisión y líquido de frenos
- Combustibles como la gasolina, el diésel y las mezclas de etanol
- Refrigerantes (típicamente a base de glicol)
- Sal para carreteras, agentes de limpieza y otros contaminantes
Estas condiciones a menudo requieren el uso de recubrimientos conformes, máscaras de soldadura resistentes a productos químicos y materiales cuidadosamente seleccionados.
Humedad
- Altos niveles de humedad (que a menudo se acercan al 95 % de humedad relativa) combinados con cambios de temperatura
- Condensación que se forma dentro de recintos debido a gradientes térmicos
- Posible entrada de agua por lluvia, lavado o entornos hostiles
Los diseños generalmente abordan estos riesgos a través de estrategias de sellado adecuadas y, cuando es necesario, ventilaciones de igualación de presión o transpirables para reducir la acumulación de condensación.
Protección de Carcasas (Clasificaciones IP)
Las carcasas automotrices se especifican comúnmente utilizando clasificaciones de Protección de Ingreso (IP, por sus siglas en inglés), las cuales definen la resistencia al polvo y al agua:
- IP54 — protección contra la entrada de polvo y salpicaduras de agua
- IP67 — estanco al polvo y protegido contra inmersión temporal
- IP69K — diseñado para entornos de lavado a alta presión y alta temperatura
La clasificación requerida depende de la aplicación y la ubicación del montaje de la electrónica.
Estos factores ambientales influyen directamente en la selección de materiales, la pila de PCB y el diseño mecánico. En la práctica, los diseños automotrices a menudo incorporan características como capas de cobre más gruesas, vías reforzadas, recubrimientos protectores y pruebas de validación (por ejemplo, ciclos térmicos y vibraciones) para garantizar la confiabilidad a largo plazo.
Diseño de potencia y voltaje
Voltajes Nominales del Sistema
- Coches de pasajeros: 12 V nominal (batería ~12.6 V cargada, alternador ~13.5–14.5 V)
- Camiones pesados y vehículos comerciales: 24 V nominal (dos baterías de 12 V en serie)
Transitorios de Voltaje Comunes

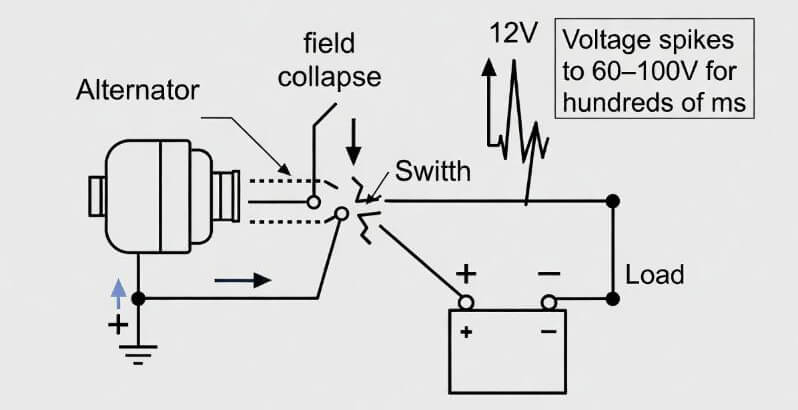

- Descargar volcado — desconexión repentina de una carga alta (por ejemplo, colapso del campo del alternador cuando la batería se desconecta mientras se carga). Los picos de voltaje a 60–100 V (o más sin supresión) durante cientos de ms.
- Arranque en frío — El voltaje de la batería cae drásticamente durante el arranque del motor en bajas temperaturas (aceite espeso, batería débil). Puede caer a ~3–6 V durante decenas a cientos de ms.
Estrategias de Diseño de Protección
Para sobrevivir a estos extremos, los circuitos de protección de entrada son obligatorios:

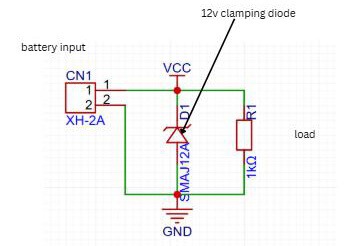

- Diodos TVS (supresores de transitorios de voltaje) — Sujetar picos de alto voltaje (por ejemplo, descarga de carga) mediante avalancha por encima de un voltaje de ruptura, desviando la energía a tierra. Colocado a través de las líneas de alimentación.

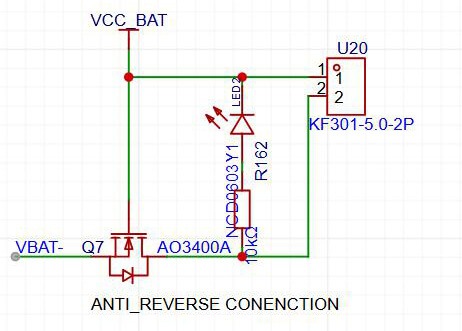

- Protección contra polaridad inversa — Evita daños si los cables de la batería se conectan al revés. Métodos comunes: diodo en serie (simple pero con pérdidas), MOSFET de canal P (baja pérdida, ideal para alta corriente).
- Supresión de sobretensión — Elementos adicionales como fusibles, varistores o filtros LC para manejar picos inductivos, ESD y ruido.
Diseño EMI / EMC
Estándares Clave de EMC Automotriz
- CISPR 25 — Define los límites para las emisiones conducidas y radiadas de los componentes automotrices. Está destinado principalmente a proteger los receptores a bordo, como los sistemas de radio, GNSS y comunicación inalámbrica.
- ISO 11452 — Especifica métodos de ensayo de inmunidad para módulos electrónicos expuestos a campos electromagnéticos radiados, asegurando una operación fiable en presencia de fuentes de interferencia externas.
- Normas relacionadas adicionales — ISO 7637 (transitorios eléctricos en líneas de alimentación) e ISO 10605 (inmunidad a descargas electrostáticas).
Técnicas comunes de diseño

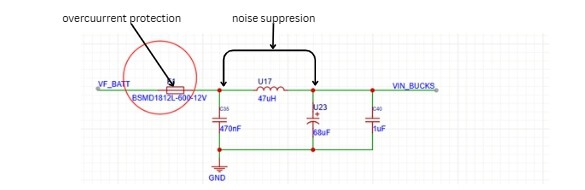

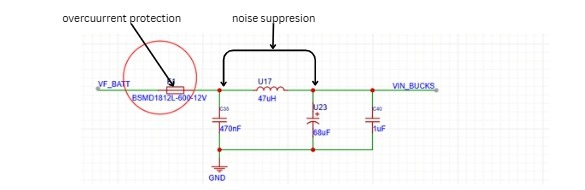

- Filtrado de entrada — Filtros LC, filtros π o combinaciones de ferrita + capacitador en la entrada de alimentación para bloquear el ruido de alta frecuencia que entra o sale de la placa.

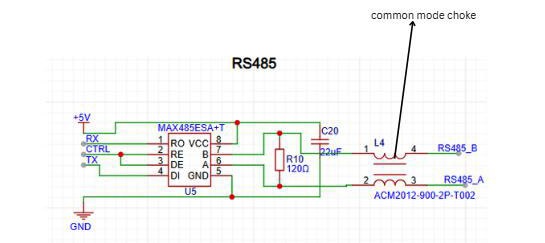

- Chokes de modo común — Colocado en las líneas de alimentación y señal para suprimir las corrientes de modo común que causan la radiación del cable.
- Blindaje — Latas metálicas sobre secciones ruidosas (p. ej., reguladores de conmutación, interfaces de alta velocidad), o blindajes de placa completa para módulos de RF sensibles.

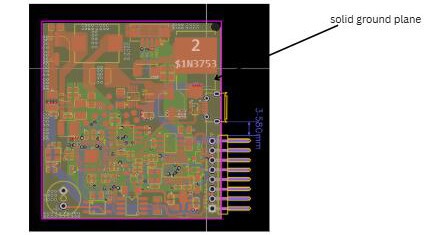

- Plaños de masa — Planos de tierra sólidos e ininterrumpidos (preferiblemente multicapa) para proporcionar rutas de retorno de baja impedancia y reducir las áreas de bucle.
- Perlas de ferrita — Elementos de serie en los raíles de alimentación, líneas de reloj y E/S para atenuar el ruido de alta frecuencia.
- Emisiones de cable — Pares trenzados, cables blindados, conexión a tierra adecuada de los conectores para minimizar la radiación de los mazos de cables.
Consideraciones de diseño
- Caminos de retorno cortos — Minimizar el área del bucle para corrientes de alta di/dt (nodos de conmutación, flancos rápidos). Rutear las corrientes de retorno directamente debajo de las señales en capas adyacentes.
- Conexión a tierra en estrella — Referencia de tierra de un solo punto para secciones analógicas/digitales para evitar bucles de tierra; separar las tierras analógicas, digitales y de alimentación, conectar en un punto cerca de la entrada de alimentación.
- Partición de circuitos ruidosos vs. sensibles — separe físicamente las áreas de alto ruido (convertidores DC-DC, controladores de motor, transceptores CAN) de las secciones analógicas/RF sensibles; utilice zanjas, planos divididos o trazas de guarda si es necesario.
La EMC se verifica tarde en el desarrollo mediante pruebas de cámara, por lo que las elecciones de diseño tempranas (selección de componentes, apilamiento de capas, filtrado) son cruciales para evitar rediseños costosos.
Circuitos de protección
EDS (Descarga Electrostática)
Los sistemas automotrices pueden experimentar ESD por contacto humano, máquinas o dispositivos cargados. Los estándares incluyen:
- Modelo del Cuerpo Humano (HBM)
- Modelo de Máquina (MM)
- Modelo de dispositivo cargado (CDM)
- Vehículo Nivel ISO 10605
Prácticas clave de diseño:

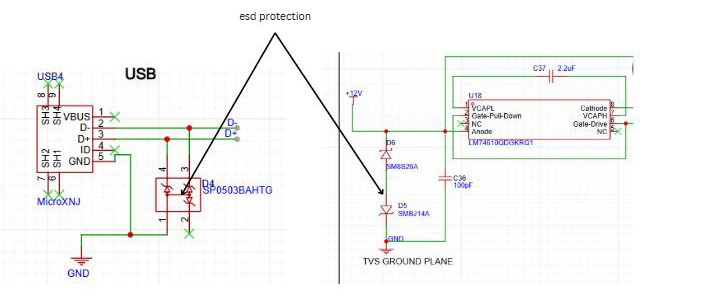

- Proteja todos los pines expuestos (conectores, interruptores, puntos de prueba) con diodos ESD dedicados o conjuntos de TVS (bidireccionales, baja capacitancia para líneas de alta velocidad).
- Coloca lo más cerca posible del conector; usa planos de tierra y trayectorias cortas para desviar la corriente.
Transitorios Eléctricos Rápidos (EFT / Ráfagas)
Los EFT típicamente surgen de la conmutación rápida de cargas inductivas, generando pulsos repetitivos de alta velocidad (subida de 5 ns, anchura de 50 ns, hasta ±150 V). La norma ISO 7637-2 especifica pulsos de prueba estandarizados, como el Pulso 3a/3b.
Estrategias de mitigación:
- Condensadores cerámicos de baja ESR cerca de los circuitos integrados
- Chokes de modo común en líneas de alimentación
- Perlas de ferrita
- Diodos TVS aptos para transitorios repetitivos
Picos de Conmutación Inductivos
Cuando se desconectan relés, solenoides o motores, los componentes inductivos pueden producir picos de alto voltaje (voltaje de flyback). La norma ISO 7637-2 define pulsos negativos y positivos (por ejemplo, Pulso 1 y Pulso 2a).
Técnicas de protección:

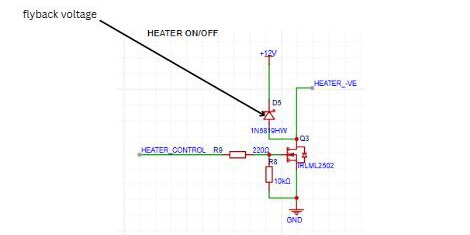

- Diodo de librecirculation (flyback) en paralelo con una carga inductiva
- TVS bidireccional en líneas de alimentación
Consideraciones de enrutamiento para la integridad de la señal
Pares diferenciales

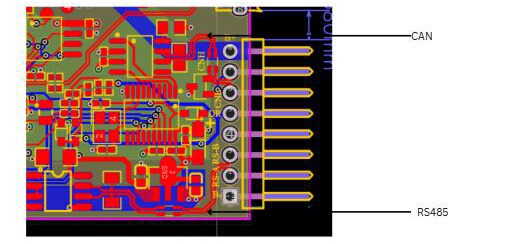

- Enruta CAN-FD, FlexRay y Ethernet automotriz como pares diferenciales estrechamente acoplados.
- Espaciado constante, sin desajustes de longitud >0.1–0.2 mm para alta velocidad.
- Mantenga los pares alejados de las trazas ruidosas (conmutación de potencia, relojes); use planos de tierra debajo para referencia.
- Evite las vías en pares diferenciales cuando sea posible, o use pares de vías emparejadas si son inevitables.
Control de impedancia
Crítico para autobuses de alta velocidad, impedancias objetivo típicas:
- CAN-FD/FlexRay: 120 Ω diferencial
- 100BASE-T1: 100 Ω diferencial
Utilice calculadoras de apilamiento para establecer el ancho de las pistas, el espaciado, el espesor del dieléctrico y el peso del cobre. Mantenga una tolerancia de ±10% (±5% para Ethernet); verifique los resultados con TDR (reflectometría en el dominio del tiempo) durante las pruebas del prototipo.
Terminación
- CAN/CAN-FD: resistencias de 120 Ω en los extremos físicos del bus (es común la terminación dividida con condensadores a tierra para filtrado de modo común).
- FlexRay: Terminación diferencial de 100 Ω por canal.
- Ethernet Automotriz: Terminación PHY integrada (no se necesitan resistencias externas en la placa para la mayoría de los PHY 100BASE-T1), pero asegúrese de que la impedancia de la traza coincida con el cable/conector. Coloque los componentes de terminación cerca de los conectores o los últimos nodos; evite las derivaciones.
Consideraciones finales
La electrónica automotriz evoluciona rápidamente, impulsada por la electrificación, la conectividad y los sistemas avanzados de asistencia al conductor. A medida que los vehículos se vuelven más complejos y críticos para la seguridad, el diseño de PCB desempeña un papel cada vez más importante para garantizar la fiabilidad y el rendimiento del sistema.
En PCBCool, respaldamos proyectos de PCB automotrices de principio a fin, incluyendo optimización de diseño, fabricación y ensamblaje. Nuestro equipo tiene experiencia en el manejo de requisitos de grado automotriz, desde la selección de materiales y el diseño de apilamiento hasta el diseño centrado en EMC y procesos de fabricación confiables.
Si está trabajando en un proyecto automotriz, estamos listos para ayudarle a pasar del concepto a la producción con confianza.
