¿Cuál es la diferencia entre SMT y SMD?
Si eres nuevo en electrónica, desmontando placas de circuitos o recién iniciándote en la soldadura SMT, probablemente te hayas encontrado con dos términos confusos: SMT y SMD.
Muchos principiantes se confunden o incluso asumen que significan lo mismo. Es posible que escuches a alguien decir: “Yo uso soldadura SMT” o “Compré algunos componentes SMT”. En realidad, la primera afirmación es correcta, mientras que la segunda es completamente incorrecta.
Aunque SMT y SMD difieren en una sola letra, son conceptos fundamentalmente diferentes, aunque estrechamente relacionados e inseparables. Esta guía los desglosa de manera simple y práctica, cubriendo definiciones, diferencias y su relación. Al final, no solo comprenderá la distinción, sino también la lógica detrás del ensamblaje electrónico moderno.
¿Qué es SMT?
SMT, que significa Tecnología de Montaje Superficial—es un método completo para montar y soldar componentes electrónicos directamente sobre la superficie de una PCB. Reemplaza la tecnología de orificio pasante (THT) tradicional y abarca todo el flujo de trabajo de ensamblaje, desde la preparación hasta la inspección.
Características clave de la SMT:
- Función principal: Proporciona una forma eficiente y precisa de montar componentes en una PCB, actuando como el “puente” entre la placa y los componentes.
- Pasos del proceso: Preparación de la PCB → impresión de pasta de soldar → colocación de componentes → soldadura por reflujo → inspección → retrabajo y limpieza
- Formas comunes: SMT industrial automatizada y SMT manual.
- Ventajas: Mayor densidad de componentes, tamaño más pequeño, eficiencia mejorada y mejor rendimiento a alta frecuencia en comparación con el ensamblaje through-hole.
- Aplicaciones Utilizado en casi toda la electrónica moderna, desde teléfonos inteligentes y enrutadores hasta sistemas de control industrial, electrónica automotriz y dispositivos médicos.
¿Qué es un SMD?
SMD — acrónimo de Surface Mount Device — se refiere a componentes electrónicos diseñados específicamente para el montaje en superficie. A diferencia de los componentes tradicionales de orificio pasante, los SMD no tienen patillas largas, lo que les permite montarse directamente en la superficie del PCB sin necesidad de perforar agujeros.
Características clave de SMD:
- Función principal: Los bloques de construcción fundamentales de los circuitos electrónicos, responsables de funciones como la conducción, el filtrado, la amplificación y el control.
- Características principales: Tamaño pequeño, peso ligero, cables cortos o nulos y paso fino.
- Tipos comunes: Resistores de chip, diodos, circuitos integrados SOIC, puertos USB e interruptores táctiles.
- Tamaños de paquete: 0402, 0603, 0805 (pasivos), SOT-23 (transistores), SOIC (circuitos integrados), etc.
- Aplicaciones Se encuentra en todos los productos electrónicos basados en SMT.
SMT vs. SMD
| Categoría | Tecnología de Montaje Superficial | Dispositivo de Montaje Superficial (DMS) |
|---|---|---|
| Naturaleza | Proceso / método / flujo de trabajo | Componentes físicos |
| Propósito | Montar y soldar componentes en la PCB | Formar los bloques de construcción funcionales de los circuitos |
| Formulario | Pasos del proceso, equipo, técnicas | Componentes reales (resistencias, circuitos integrados, LEDs, etc.) |
| Características | Eficiente, preciso, de alta densidad, escalable | Pequeño, ligero, de paso fino, compatible con SMT |
| Categorías | SMT automatizado, SMT manual | Pasivo, semiconductor, CI, componentes especiales |
| Dependencia | Requiere componentes SMD | Requiere un proceso SMT para el ensamblaje |
| Interacción para principiantes | Soldadura con herramientas o máquinas | Comprar componentes |
| Idea errónea común | Confundido como “componentes” | Confundido como “proceso” |
En la práctica, la gente suele decir “montaje SMD” o “ensamblaje SMT”. El término “montaje” se refiere a un paso dentro de SMT, mientras que “ensamblaje” es el objetivo general. En esencia, siempre se trata de utilizar procesos SMT para manipular componentes SMD.
Relación entre SMT y SMD
Aunque SMT y SMD son diferentes, están estrechamente conectados y no pueden existir de forma independiente. Su relación se puede entender desde tres perspectivas:
La SMD es la base de la SMT
SMT se basa en componentes de montaje en superficie. Los componentes THT tradicionales tienen plomos largos y requieren perforación, lo que los hace incompatibles con el montaje en superficie.
Los SMD se diseñaron específicamente para permitir el SMT. Sin componentes SMD, el SMT no tendría aplicación práctica y no podría reemplazar el ensamblaje de orificio pasante. La electrónica moderna miniaturizada no sería posible.
La SMT es el método de implementación para SMD

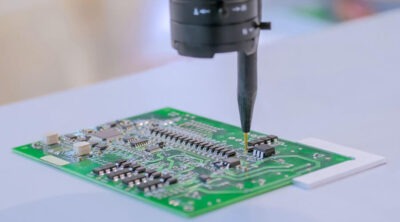

Los componentes SMD no se pueden montar utilizando los métodos tradicionales de orificio pasante. Deben colocarse y soldarse directamente sobre la superficie de la PCB, que es exactamente lo que proporciona la SMT.
Por ejemplo:

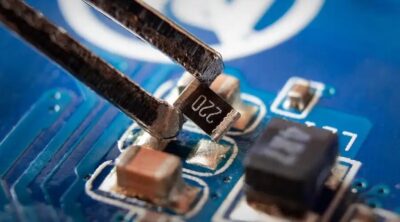

Si tienes un lote de resistencias 0603 (SMD), debes usar SMT para ensamblarlas. Aplicas pasta de soldar, colocas los componentes en las almohadillas y las calientas para formar uniones de soldadura. Sin SMT, estos componentes no se pueden usar de manera efectiva.
Su desarrollo evoluciona conjuntamente
La SMT y la SMD se impulsan mutuamente continuamente:
- Evolución SMD: Los componentes se están volviendo más pequeños (0805 → 0402 → 0201) y complejos (QFP → BGA), lo que requiere una mayor precisión SMT.
- Evolución SMT: Los avances en automatización y precisión (colocación de alta velocidad, control de reflujo mejorado) permiten diseños SMD más complejos e integrados
Consideraciones finales
A medida que los dispositivos electrónicos continúan reduciéndose mientras se vuelven más potentes, la combinación de los procesos SMT y los componentes SMD permanece en el núcleo del ensamblaje moderno de PCB. Comprender cómo trabajan juntos no es solo una cuestión de terminología, sino que refleja cómo la electrónica actual se diseña, se construye y se escala para aplicaciones del mundo real.
Desde la creación de prototipos hasta la producción en masa, lograr una calidad constante en el ensamblaje SMT requiere tanto los componentes adecuados como un proceso de fabricación fiable.
En PCBCool, ofrecemos a los clientes servicios de fabricación y ensamblaje de PCB SMT, ayudando a convertir diseños en placas listas para producción con calidad estable y tiempos de respuesta eficientes.
