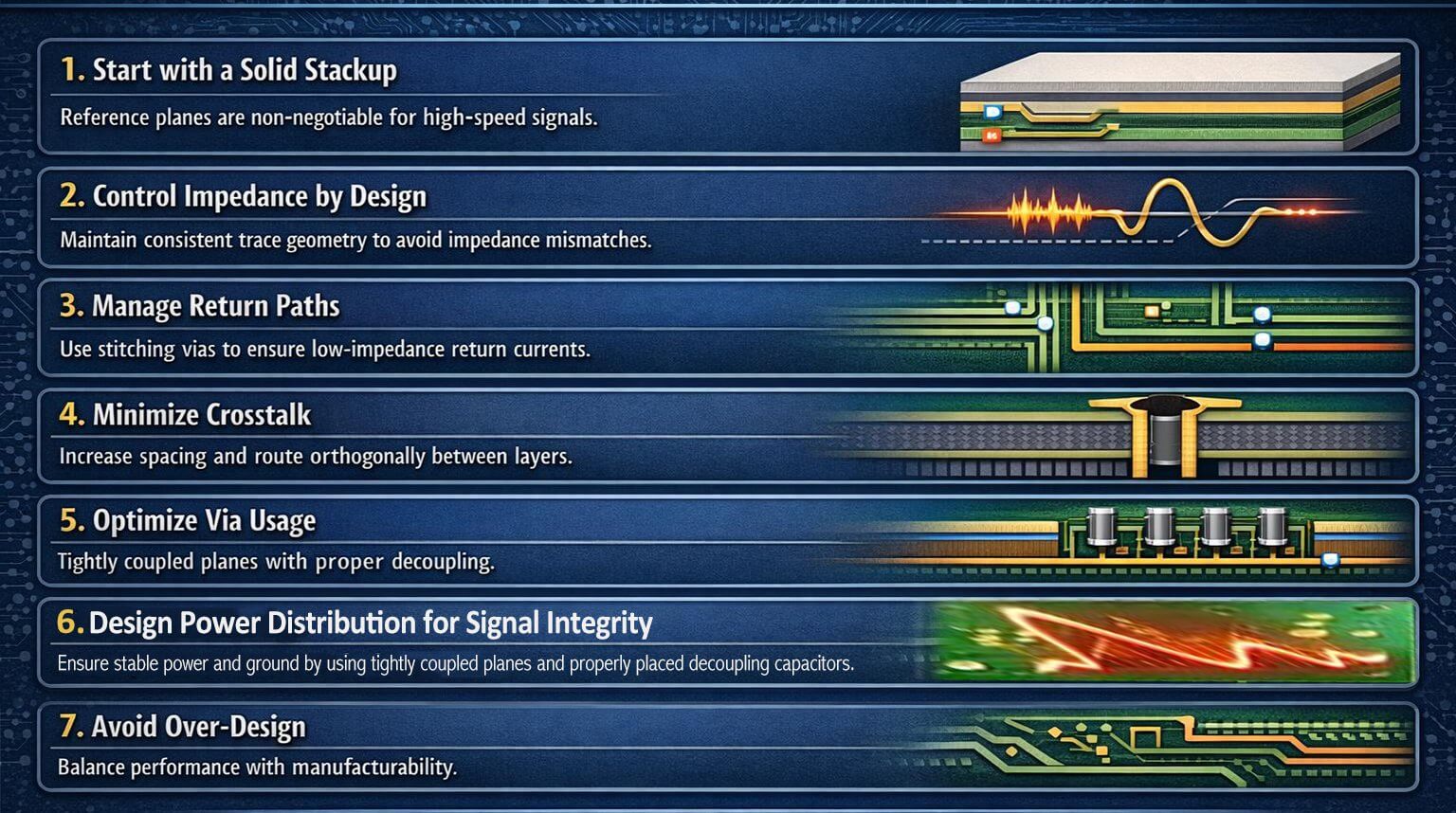

7 Estrategias para
A medida que los sistemas digitales continúan operando a velocidades más altas y márgenes de voltaje más bajos, integridad de señal (SI) se ha transformado de una preocupación especializada en una restricción de diseño fundamental. Problemas como el ringing, la diafonía, los reflejos y el salto de tierra ya no se limitan a servidores de gama alta o sistemas de RF; aparecen habitualmente en electrónica de consumo, controladores industriales y plataformas integradas.
A pesar del reconocimiento de los desafíos mencionados anteriormente asociados con la integridad de la señal de las PCB durante el proceso de diseño de PCB, los problemas de integridad de la señal siguen siendo una de las principales preocupaciones que se manejan durante el proceso posterior al diseño. El hecho es que las fallas de integridad de la señal no se deben principalmente a un solo error, sino a las decisiones colectivas de diseño. Al igual que el costo o la fabricabilidad de la PCB, La integridad de la señal se determina en gran medida mucho antes de que se construya el primer prototipo..
Este artículo aborda la integridad de la señal desde una perspectiva orientada al diseño y la fabricación. En lugar de enfatizar el análisis por simulación basado en la teoría de simulación, esto se refiere a decisiones prácticas de diseño de PCB que afectan las características de la señal en el mundo real.
En lugar de evitar los posibles efectos de la integridad de la señal, la integridad de la señal se minimiza para que las PCB funcionen dentro de un rango predecible. Esto asegura que los problemas de integridad de la señal se reduzcan para que no sean un problema.
Entendiendo la Integridad de Señal como un Problema a Nivel de Sistema
La integridad de la señal se refiere a la capacidad de una señal eléctrica para viajar desde un transmisor a un receptor sin distorsión excesiva, incertidumbre de temporización o ruido. A bajas velocidades, las pistas de la placa de circuito impreso se comportan como conexiones simples. A medida que las tasas de borde aumentan, esas mismas pistas se comportan como líneas de transmisión con resistencia, capacitancia e inductancia distribuidas.
Desde una perspectiva del sistema, la integridad de la señal se ve afectada por:
- Continuidad del stackup y del plano de referencia
- Trazar geometría y topología de enrutamiento
- Regresar a las rutas actuales
- A través de estructuras y discontinuidades
- Estabilidad de distribución de energía
Cada uno de estos está directamente influenciado por las decisiones de diseño en la PCB. Un mal rendimiento de SI rara vez es el resultado de una única “pista mala”, sino que suele ser la consecuencia de intención de diseño inconsistente en todos los ámbitos.
Estrategia 1: Comience con un apilamiento diseñado para la integridad de la señal
Los planos de referencia son innegociables.
Señales de alta velocidad requieren una ruta de retorno continua y de baja impedancia. Esta ruta de retorno casi siempre es proporcionada por un plano de tierra o de alimentación sólido adyacente a la capa de señal.
Desde el punto de vista de la integridad de la señal:
- Una capa de señal sin un plano de referencia sólido es una fuente garantizada de ruido e EMI.
- Las divisiones, los vacíos o los planos mal cosidos obligan a las corrientes de retorno a desviarse, aumentando el área del bucle y la radiación.
- La adyacencia plana consistente minimiza la variación de impedancia y la incertidumbre de temporización
Un error de diseño común es tratar las pilas como una restricción mecánica en lugar de una estructura eléctrica. Las capas de señal deben emparejarse intencionadamente con planos de referencia, no colocarse arbitrariamente para simplificar el enrutamiento.
Controlar el espesor dieléctrico temprano
La impedancia de traza está fuertemente influenciada por el grosor del dieléctrico entre la capa de señal y su plano de referencia. Un control de impedancia preciso es imposible si este espaciado no está definido o se deja a discreción del fabricante.
Los espesores dieléctricos estándar mejoran el rendimiento y reducir costos de PCB. Desde una perspectiva del SI, El espaciado predecible permite un cálculo preciso de la impedancia y reduce el riesgo de reflexiones. La definición temprana del apilamiento de capas es, por lo tanto, una de las herramientas más potentes para reducir los problemas de integridad de la señal.
Estrategia 2: Controlar la Impedancia por Diseño, No por Suposición
Por qué la desadaptación de impedancia causa fallos
Cuando una señal encuentra un cambio de impedancia —en un conector, a través de una vía o en una transición de ancho de pista—, parte de la señal se refleja de regreso a la fuente. Estas reflexiones se manifiestan como ringing, sobreimpulso o subimpulso, lo que puede violar los umbrales lógicos y los márgenes de tiempo.
Las desadaptaciones de impedancia rara vez son dramáticas de forma aislada. El problema surge cuando múltiples discontinuidades pequeñas se acumulan en la ruta de la señal.
Usar Geometría de Trazado Consistente
Mantener un ancho de traza, espaciado y relaciones de planos de referencia consistentes es esencial para la estabilidad de la impedancia. Reducciones repentinas, cambios de ancho innecesarios o el enrutamiento a través de regiones con diferente grosor dieléctrico introducen pasos de impedancia localizados.
Los diseñadores deberían tratar las pistas de impedancia controlada como estructuras de transmisión continua, rutas de enrutamiento no flexibles. La conveniencia de enrutamiento menor a menudo se traduce directamente en una calidad de señal degradada.
Estrategia 3: Gestionar explícitamente las rutas de retorno de corriente
Las señales no viajan solas
Cada corriente de señal está acompañada por una corriente de retorno. A altas frecuencias, la corriente de retorno sigue el camino de menor inductancia, no de menor resistencia. Esto casi siempre significa fluir directamente debajo de la traza de la señal en el plano de referencia adyacente.
Cuando el plano de referencia se interrumpe —por una división, un recorte o una transición de capa—, la corriente de retorno se ve forzada a dispersarse o desviarse. Esto aumenta el área del bucle, lo que a su vez aumenta el ruido, la diafonía y las interferencias electromagnéticas (EMI).
Las vías son funcionales, no opcionales
Cada vez que una señal cambia de capa, su corriente de retorno también debe transicionar entre planos de referencia. Los planos de cosido (stitching vias) colocados cerca de los planos de señal proporcionan un camino de baja impedancia para esta transición.
Desde un punto de vista del SI, Las vías de costura faltantes son una fuente frecuente y poco apreciada de ruido y radiación.. Desde el punto de vista de la fabricación, añadir un pequeño número de vias de costura tiene un impacto de coste insignificante en comparación con el riesgo de fallo funcional.
Estrategia 4: Minimizar la diafonía mediante el espaciado y la asignación de capas
Por qué ocurre la diafonía
La diafonía resulta del acoplamiento electromagnético entre pistas de señal adyacentes.
Aumenta con:
- Espaciado de traza más cercano
- Tiempos de ejecución paralelos más largos
- Tasas de borde más rápidas
La diafonía no es un problema puramente de espaciado, también es un problema de planificación de capas.
Usar Enrutamiento Ortogonal Entre Capas
Enrutar capas de señal adyacentes ortogonalmente (por ejemplo, horizontal en una capa, vertical en la siguiente) reduce significativamente el acoplamiento de lado.
Esta es una disciplina de diseño simple que ofrece beneficios sustanciales de SI sin penalización de costo
Priorizar el espaciado en las redes críticas
No todas las señales requieren el mismo nivel de aislamiento. Se debe dar prioridad al espaciado y al control de enrutamiento para relojes de alta velocidad, pares diferenciales y señales analógicas sensibles.
Aplicar reglas uniformes a todas las redes a menudo conduce a una congestión innecesaria sin una mejora significativa en la integridad de la señal.
Estrategia 5: Tratar las Vías como Estructuras Eléctricas, No Solo Conexiones
Vías Introducen Discontinuidades
Cada vía introduce capacitancia e inductancia parásitas. A bajas velocidades, estos efectos son insignificantes. A altas velocidades, pueden distorsionar señales y crear discontinuidades de impedancia.
Los colaboradores clave incluyen:
- A través de la longitud del cañón
- Chumillas no utilizadas
- Transiciones de plano de referencia
Reducir o eliminar "stubs" de vía
Los vías stubs actúan como estructuras resonantes que pueden degradar severamente la calidad de la señal. El back drilling o las vías ciegas/enterradas son técnicas de mitigación efectivas, pero añaden coste de fabricación.
Una alternativa rentable es asignación reflexiva de capas—colocar señales de alta velocidad en capas que minimicen la profundidad de los vías. Reducir las derivaciones mediante el diseño es casi siempre más barato que eliminarlas mediante procesos de fabricación.
Estrategia 6: Diseñar la distribución de energía para soportar la integridad de la señal
La entrega de energía inestable se manifiesta como rebote de tierra, fluctuaciones y errores de temporización. Las señales de alta velocidad extraen corrientes transitorias que deben ser suministradas localmente y rápidamente.
Desde la perspectiva del diseño de PCB:
- Los condensadores de desacoplo deben colocarse cerca de los pines de carga, no solo estar presentes
- Los planos de potencia y tierra deben estar estrechamente acoplados para reducir la inductancia de bucle.
- La segmentación excesiva del plano aumenta la impedancia y el ruido
Un diseño deficiente de distribución de energía a menudo enmascara un problema de integridad de señal. En la práctica, muchos problemas de SI se resuelven mejorando la integridad de la alimentación en lugar de modificar el enrutamiento de la señal.
Estrategia 7: Evita el sobre-diseño que crea nuevos problemas
Más reglas no siempre son mejores
Es tentador aplicar restricciones agresivas universalmente: espaciado ultra ancho, tolerancias de impedancia extremas, recuento de capas excesivo.
Aunque bien intencionada, esta estrategia a menudo introduce nuevos desafíos:
- Congestión de enrutamiento aumentada
- Capas y costos adicionales
- Más vías y discontinuidades
El diseño eficaz de la integridad de la señal es específico e intencional. Las restricciones deben aplicarse donde más importan, no indiscriminadamente.
Equilibrio entre el rendimiento eléctrico y la fabricabilidad
Las tolerancias muy ajustadas aumentan las dificultades de fabricación y minimizan los rendimientos en las obleas.
Los diseños más sólidos han sido aquellos que han logrado alcanzar especificaciones eléctricas con resultados muy dentro de las tolerancias de fabricación posibles.
Consideraciones finales
La cuestión de la integridad de la señal en el diseño de PCB no puede resolverse intentando eliminar cada artefacto medible. Se trata de crear un entorno eléctrico estable y predecible en el que las señales se comporten de manera consistente en diferentes temperaturas, variaciones de procesos y volúmenes de producción.
Las mejoras más efectivas en la integridad de la señal ocurren temprano—durante la definición del apilamiento, la colocación de componentes y la estrategia de enrutamiento. Una vez que una placa llega a la etapa de prototipado, las opciones disponibles se vuelven limitadas, costosas y a menudo reactivas en lugar de correctivas.
Para los equipos de hardware, el objetivo real debería ser la claridad de la intención: identificar las señales que más importan, comprender las restricciones que las rigen y reconocer cómo las decisiones de diseño tempranas impactan tanto el rendimiento eléctrico como la fabricabilidad.
En PCBCool, abordamos la integridad de la señal desde esta perspectiva temprana y consciente de la fabricación. Como proveedor de servicios de fabricación (EMS) centrado en la fabricación y el ensamblaje de PCB, trabajamos con los clientes antes de que las decisiones de diseño se cierren. Nuestro equipo de ingeniería interno apoya la revisión del diseño, la planificación de la pila y el análisis de la fabricabilidad, ayudando a identificar riesgos potenciales de integridad de la señal desde el punto de partida, donde son más fáciles y rentables de abordar.
Preguntas frecuentes (PF)
No todas las PCB requieren simulación formal o análisis avanzado de integridad de señal. Los diseños de baja velocidad, baja densidad con amplios márgenes de tiempo a menudo funcionan bien utilizando prácticas de diseño estándar.
En la mayoría de los casos, solo parcial y a un alto costo. Los cambios de terminación, las soluciones alternativas de firmware o las tasas de borde más lentas pueden enmascarar los síntomas, pero rara vez abordan las causas raíz, como un apilamiento deficiente, rutas de retorno rotas o discontinuidades de impedancia.
No. Si bien las interfaces como DDR, USB, HDMI y PCIe claramente requieren control de impedancia, muchas señales digitales de menor velocidad aún se benefician de la geometría controlada, especialmente cuando las longitudes de las trazas aumentan o los planos de referencia son inconsistentes.
Las restricciones de fabricación influyen directamente en el grosor del dieléctrico, la rugosidad del cobre, el registro de capas y las estructuras de vías, todo lo cual afecta el comportamiento de la señal.
Temas comúnmente pasados por alto incluyen:
- Pistas o vías de costura faltantes o mal colocadas
- Discontinuidades del plano de referencia durante las transiciones de capa
- Vías innecesarias en redes de alta velocidad
- Sobre-segmentación de planos de alimentación y tierra
Estos problemas rara vez son obvios en los esquemáticos y a menudo solo se descubren después del diseño (layout) o, peor aún, después de las pruebas.
Idealmente, antes de que se finalicen las decisiones de apilamiento y enrutamiento. La participación temprana permite a los fabricantes o a los equipos de ingeniería de EMS revisar la factibilidad del apilamiento, los objetivos de impedancia, las estructuras de vías y las restricciones de ensamblaje.
No son problemas independientes. La integridad de la señal, la integridad de la potencia y la EMI están estrechamente interconectadas.
La idea más común es que la integridad de la señal es principalmente un problema de simulación.
En la práctica, la mayoría de los problemas de SI se originan en decisiones arquitectónicas tempranas: apilamiento, estrategia de planos, asignación de capas y disciplina de enrutamiento. La simulación valida las decisiones; no reemplaza la intención de diseño sólida.
