Guía completa de diseño de PCB LED
En las siguientes secciones, exploraremos varios aspectos clave del diseño de PCB de LED, incluyendo estrategias de gestión térmica, materiales para una disipación de calor eficaz, colocación y montaje de LED, diseño de fuentes de alimentación y drivers, consideraciones de diseño de alta densidad, y mejoras ópticas y de fiabilidad.
Estos factores son críticos porque los LED son muy sensibles al calor, las fluctuaciones de corriente y las condiciones ambientales. Si no se gestionan adecuadamente, estos problemas pueden afectar significativamente el brillo, la consistencia del color y la vida útil general.
Este tutorial se enfoca específicamente en los desafíos únicos del diseño de PCB para LED y no cubre los fundamentos generales del diseño de PCB, como la creación de esquemáticos, el enrutamiento de pistas, la integridad de la señal o los estándares de fabricación. Estos principios se aplican también a las PCB de LED y se asume que son conocimientos previos.
Siempre consulte las hojas de datos de los componentes, realice simulaciones y construya prototipos para verificar su diseño. Dependiendo de la aplicación, también puede necesitar garantizar el cumplimiento de los estándares de la industria, como IPC o UL.
Estrategias de gestión térmica
Este es un aspecto crítico porque los LED solo convierten una parte de la energía eléctrica en luz; el resto se convierte en calor. Si no se gestiona adecuadamente, este calor puede aumentar la temperatura de la unión del LED (la temperatura en la unión del semiconductor dentro del LED), lo que provoca una reducción en la salida de luz, cambios de color, una vida útil más corta e incluso fallos catastróficos.
Como contexto, muchos LED están diseñados para operar de forma segura por debajo de los 85-125 °C en la unión, dependiendo del modelo. A diferencia de las PCB estándar, donde el calor puede ser secundario, los diseños de LED deben priorizar las rutas térmicas para mantener bajas las temperaturas de unión, a menudo apuntando a una resistencia térmica (Rθ) de menos de 10-20 °C/W desde la unión hasta el aire ambiente.
Para disipar el calor de manera efectiva, nos centramos en crear caminos térmicos de baja resistencia desde el LED hacia el entorno.
Comprensión de la generación de calor y el control de la temperatura de la unión
Los LED generan calor principalmente en la unión p-n. La potencia disipada en forma de calor es aproximadamente:
P_calor = P_entrada * (1 – eficiencia)
Dónde
- La eficiencia de los LED de alta potencia puede oscilar entre el 20 % y el 50%.
Las temperaturas elevadas en las uniones aceleran la degradación: cada aumento de 10 °C puede reducir a la mitad la vida útil del LED debido a mecanismos como la degradación del fósforo o la falla de los enlaces de alambre.
Objetivo clave:
Minimiza ΔT (aumento de temperatura) usando la ley de Fourier de conducción de calor:
Q = -k * A * (dT/dx)
Dónde
- Q es flujo de calor.
- k es la conductividad térmica.
- A es el área de la sección transversal.
- dT/dx es el gradiente de temperatura.
En PCB, mejoramos k y A mientras reducimos la longitud del camino (dx).
Incorporación de Vías Térmicas
Los vias térmicos son agujeros pasantes metalizados que actúan como conductos de calor verticales, transfiriendo el calor desde la almohadilla térmica del LED (en la capa superior) a las capas de cobre internas o inferiores, o incluso a un disipador de calor.
Cómo funcionan:
Las vías se rellenan o se recubren con cobre (conductividad térmica ~400 W/m·K), creando una “escalera térmica” a través del sustrato FR-4 (que tiene una conductividad pobre, ~0.3 W/m·K).

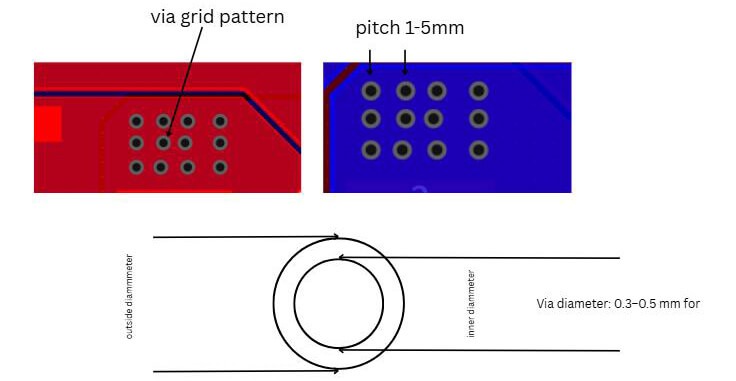

Colóquelos directamente debajo de la almohadilla térmica del LED en un patrón de rejilla (por ejemplo, una matriz de 3x3 o 4x4) para maximizar el área.
Consejos de diseño:
- Diámetro vía: 0.3–0.5 mm para el estándar, o un tamaño mayor (0.8–1.2 mm) para una mejor conducción, pero evite la interferencia de la señal.
- Tono: 1–1,5 mm para evitar la capilaridad de la soldadura durante el reflujo.
- Relleno: Use vias con relleno de epoxi o taponadas para evitar vacíos; con relleno de cobre para un rendimiento ultra alto (más costoso).
- Capas: Conectar a planos de tierra o planos térmicos dedicados en múltiples capas.
Beneficios:
Puede reducir la temperatura de unión entre 20 y 50 °C en comparación con los diseños sin vías. En las simulaciones, una matriz de vías puede reducir Rθ_j-a (de la unión al ambiente) entre un 30 % y un 40 % en el caso del TP3T.
A diferencia de las PCB estándar, los vías aquí son sobredimensionados y densamente empaquetados, diseñados para el calor, no solo para el enrutamiento eléctrico.
Usando disipadores de calor

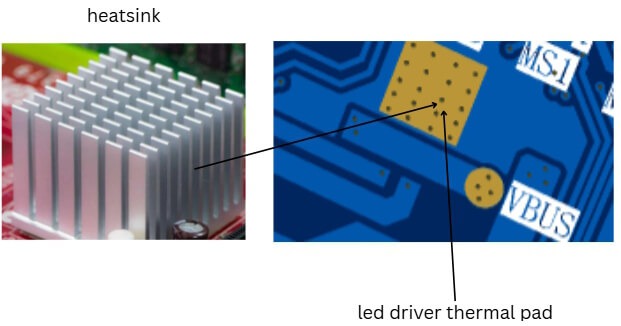

Los disipadores de calor son estructuras metálicas externas (de aluminio o cobre) que aumentan el área de superficie para el enfriamiento por convección y radiación.
Cómo funcionan:
Adjuntar mediante material de interfaz térmica (TIM) como pasta térmica, almohadillas o adhesivo (conductividad 1–8 W/m·K).
Para los LED, utiliza disipadores de bajo perfil o intégralos directamente si la placa de circuito impreso es de núcleo metálico. Pueden colocarse especialmente debajo de los chips del controlador de LED.
Consejos de diseño:
- Tamaño Calcula en función de la potencia; por ejemplo, para un LED de 5W, apunta a un disipador con Rθ < 10°C/W.
- Montaje: Tornillo o clip a la parte inferior de la PCB, alineado con los vías térmicos.
- Activa vs. pasiva: Añadir ventiladores para arreglos de alta potencia (>10W total) para forzar la convección.
- Ubicación Asegure la circulación de aire; evite encerrar en espacios reducidos.
Beneficios:
Puede manejar altas cargas de calor, extendiendo la vida útil de los LED al mantener las temperaturas estables.
A diferencia de las PCB estándar, las placas LED a menudo requieren la fijación directa del disipador de calor, a veces con un sustrato metálico aislado (IMS) para el aislamiento eléctrico.
Planes de Cobre Gruesos
Los planos de cobre (pours) actúan como disipadores de calor, distribuyendo el calor lateralmente a través de la placa.
Cómo funcionan:
Usa cobre más grueso (2–4 oz/pie² en lugar de 1 oz estándar) para una menor resistencia.
Dedica amplias áreas (por ejemplo, toda la capa inferior) como planos térmicos conectados a las almohadillas LED mediante vías.
Consejos de diseño:
- Grosor: 70–140 µm (2–4 oz) para LEDs de alta corriente.

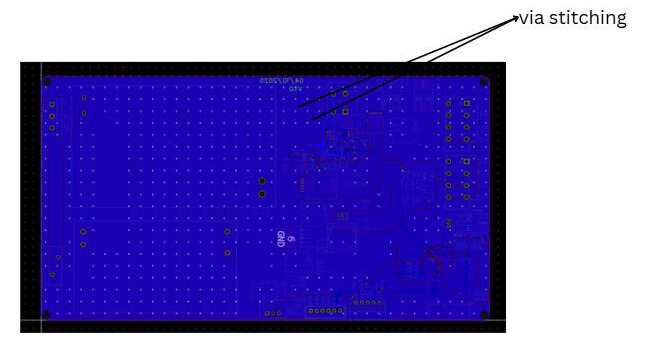

- Costura Conecta planos a través de capas con vallas de vía.
- Aislamiento Utilice alivios térmicos solo si son necesarios para soldar; de lo contrario, conexiones sólidas para una máxima transferencia de calor.
- Materiales: Considere una PCB de núcleo metálico (MCPCB) con núcleo de aluminio (k ~200 W/m·K) para casos extremos.
Beneficios:
Dispersa el calor uniformemente, previniendo puntos calientes; puede reducir las temperaturas máximas en 15–30 °C.
A diferencia de las PCB estándar, prioriza los planos térmicos sobre los eléctricos, a menudo a expensas del espacio de enrutamiento.
Estrategias de Selección de Materiales de Sustrato
El material del sustrato de la PCB determina directamente la eficiencia con la que el calor se aleja de la unión del LED hacia el ambiente, lo cual es crucial para mantener bajas temperaturas de unión (Tj), preservar la eficacia luminosa, la estabilidad del color y lograr las vidas útiles nominales (a menudo más de 50 000 horas).
El FR4 estándar (epoxi reforzado con fibra de vidrio) funciona bien para aplicaciones de baja potencia o electrónica general porque es barato, fácil de fabricar y tiene buenas propiedades eléctricas. Sin embargo, su conductividad térmica es muy baja, típicamente 0.3-0.4 W/m·K, lo que significa que el calor se acumula rápidamente alrededor del LED, lo que provoca una rápida degradación.

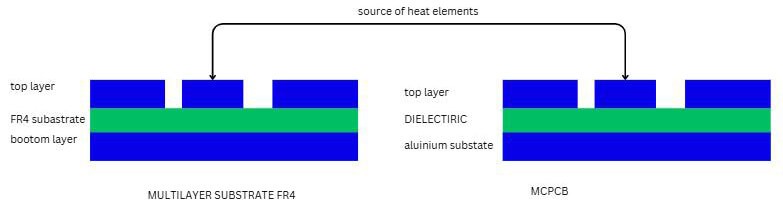

En contraste, las MCPCB, también llamadas IMS, utilizan una base de metal (lo más común es aluminio, a veces cobre) con una delgada capa dieléctrica conductora de calor y una capa de circuito de cobre encima. Esta estructura proporciona una disipación y propagación del calor drásticamente mejor.
Ventajas clave del núcleo metálico sobre FR4 en el diseño de PCB LED:
- Conductividad térmica superior: La conductividad efectiva a través del tablero (limitada por el dieléctrico) suele ser de 1 a 8 W/m·K (10-25 veces mejor que el FR4), y en diseños avanzados, se acerca al valor intrínseco del metal.
- Temperaturas de unión más bajas: Puede reducir la Tj entre 20 y 50 °C o más en comparación con el FR4 con vías, extendiendo directamente la vida útil de los LED (regla general: cada 10 °C menos duplica la vida útil en muchos casos).
- Mejor dispersión del calor El núcleo metálico actúa como un gran disipador de calor, distribuyendo el calor de manera uniforme y previniendo puntos calientes localizados.
- Estabilidad mecánica. Mayor rigidez y mejor estabilidad dimensional bajo ciclos térmicos.
- Diseño simplificado: A menudo elimina la necesidad de disipadores de calor externos en placas de potencia media, o permite disipadores más pequeños.
Consideraciones de diseño para la colocación y el ensamblaje de componentes LED
Debes darte cuenta de que la colocación no se trata solo de enrutamiento, se trata del rendimiento óptico, el equilibrio térmico y la fabricabilidad. Una mala colocación puede arruinar incluso el mejor diseño térmico, causando iluminación desigual, inconsistencias de color, fallo acelerado de los LED en puntos calientes o “mura” (parcheo) visible en las matrices. Las PCB de LED (especialmente en sustratos de núcleo metálico) exigen una mentalidad diferente a las placas FR4 estándar.
Selección de componentes
La mayoría de las aplicaciones modernas de LED utilizan LEDs de montaje superficial (SMD) (ejemplo, 2835, 3030, 5050, o de alta potencia como Cree XP-E/XPG) en lugar de tipos through-hole (THT) como LEDs de 3mm/5mm o PCBs en estrella más antiguos.
Distribución uniforme de la luz

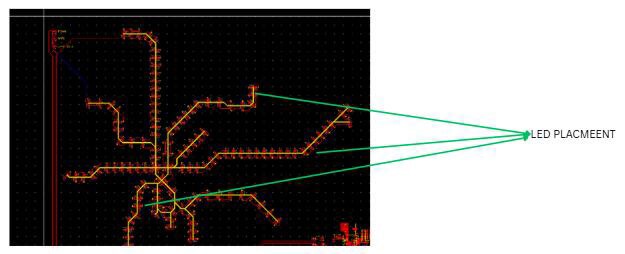

Coloca los LED en una matriz (cuadrada/rectangular/hexagonal) con espaciado constante para evitar puntos oscuros o brillos excesivos. Utiliza las hojas de datos de las lentes/ópticas para determinar el paso, por ejemplo, para LED con ángulo de visión de 120°, el espaciado suele ser de 1.5-2 veces el diámetro de la óptica.
Minimización de puntos calientes térmicos
Agrupar demasiados LEDs muy juntos, y el calor se acumula, elevando la Tj en los LEDs centrales entre 10 y 30 °C más que los de los bordes. Separarlos, escalonar las filas si es necesario o usar zonas de potencia variable.
Orientación de la almohadilla térmica y conexión de cobre
Alinee la almohadilla térmica (base) del LED para conectarla al área o plano de cobre más grande posible. Utilice alivio térmico solo si surgen problemas de soldadura; de lo contrario, la conexión directa/completa maximiza la transferencia de calor.
Diseño de Fuente de Alimentación y Controlador en el Diseño de PCB de LED
A diferencia de las placas de circuito impreso (PCB) estándar, donde la alimentación puede ser un simple riel de voltaje para los chips lógicos, el diseño de placas PCB para LED requiere un control preciso porque los LED son dispositivos controlados por corriente. Su salida de luz (flujo luminoso) es directamente proporcional a la corriente directa (If), pero pequeñas variaciones en el voltaje pueden causar cambios exponenciales en la corriente debido a su curva I-V similar a la de un diodo.
La sobrecarga provoca sobrecalentamiento y fallo, mientras que la subcarga atenúa la salida. Esta sección se centra en los controladores de corriente constante y en el manejo de las caídas de voltaje en configuraciones de arreglos, clave para evitar problemas como el brillo desigual o la fuga térmica.

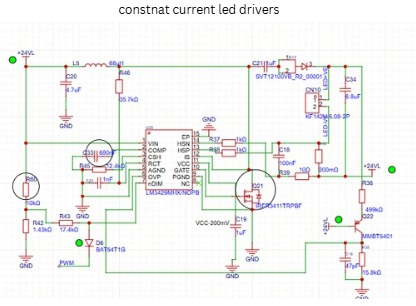

¿Por qué controladores de corriente constante? (frente a voltaje constante)
Los LED no son como las resistencias; su voltaje directo (Vf) varía con:
- Temperatura
- Tolerancias de fabricación (por ejemplo, agrupamiento de ±0.1–0.5V)
- Envejecimiento del dispositivo
Una fuente de voltaje constante (por ejemplo, una línea básica de 5V) causaría fluctuaciones de corriente, lo que resultaría en un brillo inconsistente o daños. Los drivers de corriente constante regulan la corriente de manera precisa (por ejemplo, 20 mA para LEDs de baja potencia, 350-1000 mA para LEDs de alta potencia), ajustando el voltaje dinámicamente. Esto mantiene la eficiencia (lúmenes por vatio) y previene la sobrecorriente.
Tipos comunes:
- Controladores lineales Sencillos y de bajo costo (por ejemplo, basados en LM317 o transistores). Buenos para baja potencia pero ineficientes (disipan el voltaje excesivo en forma de calor).
- Cambiando controladores: Topologías buck (reducción de tensión), boost (aumento de tensión) o buck-boost. Eficientes (85–95 % TP3T) para sistemas de alta potencia, a menudo con regulación por PWM.
Cálculo de los requisitos de corriente precisos
Paso 1: Consultar la hoja de datos del LED
Las especificaciones clave incluyen:
- Nominal Si (p.ej., 20mA para indicadores, 350mA para iluminación)
- Max Si
- Vf a If (por ejemplo, 2.8–3.6V para LED blancos)
- Potencia nominal
Paso 2: Determinar la potencia total
P_total = Número de LEDs × If × Vf_avg
Añade un margen de 10–201 TP3T para compensar las pérdidas de eficiencia.
Paso 3: Ajustar la corriente del driver
La corriente del conductor debe coincidir con If. Para matrices, escale en consecuencia (ver configuraciones a continuación).
Paso 4: Aplicar la reducción de potencia
Reduzca el valor de If en 10–201 TP3T en caso de temperaturas elevadas (por ejemplo, si Tj > 60 °C).
Consejo de eficiencia:
Intenta alcanzar una eficiencia del controlador de 80-90 % para minimizar el calor; calcula la potencia de entrada como P_total / eficiencia.
Abordar las caídas de voltaje en configuraciones en serie

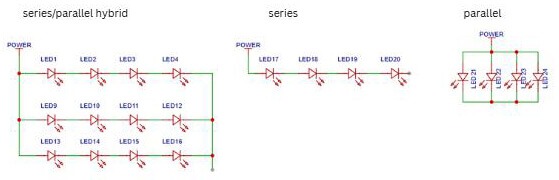

En serie (cadena), los LEDs comparten la misma corriente, pero el voltaje se suma—ideal para controladores de alto voltaje para reducir la corriente (y las pérdidas I²R en las pistas).
V_total = Σ Vf_i + V_caída_conductor (típicamente 0.5–2V)
LEDs máximos por cadena = (V_suministro – V_driver_mín) / Vf_máx
Ventajas:
Corriente uniforme (no se necesita equilibrado), menos controladores.
Desventajas:
Un LED defectuoso abre el circuito; la discrepancia de Vf causa una leve irregularidad.
Consejos de diseño:
Trazados más gruesos (≥2 oz de cobre) para tiras largas para minimizar las caídas de resistencia del trazado (use R_trazado = ρ × L / (W × T), donde ρ=1.68e-8 Ω·m para cobre).
Gestión de Configuraciones Paralelas
En paralelo, los LEDs comparten el voltaje pero las corrientes se suman, lo que se adapta a fuentes de bajo voltaje pero requiere un equilibrio cuidadoso para evitar el acaparamiento de corriente (los LEDs más brillantes consumen más corriente debido a una Vf más baja).
I_total = Número de ramas × If_rama
Agregue resistencias de balanceo por rama: R_bal = (Vf_max – Vf_min) / If
Ventajas:
Redundante (un fallo no mata a todo), más fácil para V_supply baja.
Desventajas:
Mayor corriente total (pistas más gruesas/fuente de alimentación), posible brillo desigual sin balanceo.
Consejos de diseño:
Utilice controladores individuales por rama o grupos de LED coincidentes; planos de potencia amplios para manejar la corriente.
Arreglos Híbridos Serie-Paralelo
Combinar para escalabilidad (por ejemplo, 3 series × 4 en paralelo = 12 LEDs).
V_total = n_series × Vf
I_total = n_paralelo × If
Asegura que V_suministro > V_total + caída, y que el controlador maneja I_total.
Único en la PCB LED
Ten en cuenta la deriva térmica de Vf (Vf disminuye ~2mV/°C), así que simula el peor caso (caliente/frío).
Consideraciones finales
Al aplicar estos principios, los ingenieros pueden crear sistemas LED que ofrecen una iluminación constante, alta eficiencia energética y una larga vida útil en una amplia gama de aplicaciones, desde simples luces indicadoras hasta módulos de iluminación de alta potencia.
Sin embargo, convertir un diseño sólido de LED en un producto confiable y fabricable a menudo presenta desafíos adicionales. El rendimiento térmico, la estabilidad del controlador, las restricciones de fabricación de PCB, el abastecimiento de componentes y la calidad del ensamblaje deben funcionar juntos. Muchos equipos de ingeniería descubren que la gestión de estos pasos a través de múltiples proveedores puede generar retrasos, falta de comunicación y revisiones de diseño innecesarias.
En PCBCool, te ayudamos a simplificar este proceso proporcionando un solución completa para proyectos de PCB de LED—de soporte de diseño y Fabricación de PCB a ensamblaje SMT, pruebas, y montaje de caja. Nuestros equipos de ingeniería y producción trabajan en estrecha colaboración para garantizar que el diseño térmico, la selección de materiales y la integración del controlador se implementen correctamente durante la fabricación.
Este enfoque integrado permite a los clientes centrarse en el desarrollo de productos y la entrega al mercado, en lugar de dedicar un tiempo valioso a coordinar múltiples proveedores o resolver problemas de producción.
