¿Qué es un archivo BOM de PCB?
Quizás hayas abierto la carcasa de tu computadora y te hayas maravillado ante la intrincada placa de circuito en su interior. En realidad, este no es un proceso sencillo; implica tanto el diseño y la fabricación de la placa de circuito desnuda como el montaje de los componentes sobre ella. La PCB sirve como base, mientras que los componentes son los elementos funcionales; ambos son indispensables.
Durante este proceso, inevitablemente te encontrarás con un concepto llamado BOM (Lista de Materiales). A diferencia de los esquemáticos y los diagramas de diseño de PCB, que definen la funcionalidad del circuito, los archivos BOM detallan los componentes reales utilizados para construir la placa de circuito.
Este artículo de PCBCool te introducirá a los archivos BOM de una manera clara y práctica, centrándose en los requisitos reales de fabricación y ensamblaje, en lugar de conocimientos puramente teóricos.
¿Qué es una lista de materiales (BOM) en el diseño de PCB?
BOM significa Lista de Materiales (Bill of Materials). Es una lista estructurada de todos los componentes necesarios para ensamblar una PCB. Este documento técnico crítico detalla las materias primas, componentes, partes y otra información clave necesaria para fabricar una placa PCBA específica. Le dice al fabricante qué partes se necesitan, cuántas se requieren y de dónde provienen esas partes. En pocas palabras, es como una “lista de compras detallada + instrucciones de montaje” para fabricar una PCBA, que actúa como un puente vital que conecta varias etapas del diseño, adquisición, producción y prueba de PCB.
Aunque no describe las capas físicas de la placa de circuito como Archivos Gerber tu proyecto de ensamblaje sería imposible sin un archivo de lista de materiales (BOM) preciso porque:
- El departamento de compras utiliza la lista de materiales (BOM) para compilar una lista de materiales que especifica números de pieza, especificaciones, marcas, cantidades y embalaje.
- El precio unitario y la cantidad de todos los materiales listados en la BOM se utilizan para calcular el costo de los materiales para el proyecto, lo que impacta directamente en la fijación de precios.
- La lista de materiales ayuda con el control de versiones del proyecto, especialmente durante las iteraciones de diseño.
- En caso de fallo, el departamento de posventa utiliza una lista de materiales de reparación (BOM de reparación) para localizar y reemplazar rápidamente los componentes defectuosos y establecer un proceso de reparación estandarizado.
Por lo tanto, incluso un pequeño error en la lista de materiales puede provocar paradas en la línea de montaje, retrasos en los envíos o la necesidad de reemplazar componentes de último momento.

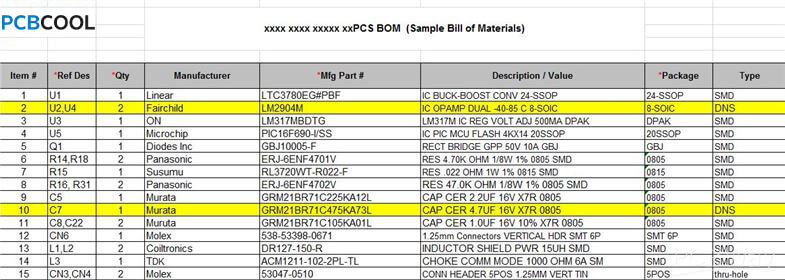

Campos principales en una lista de materiales de PCB
Cada lista de materiales utilizada para la producción debe incluir los siguientes campos clave:
- Designador de referencia: Esto identifica la ubicación de cada componente en la PCB, como R1, C5, U2 o J1. Sirve como referencia para soldar y reparar.
- Nombre de la pieza y especificaciones: Aquí se describen las características eléctricas o el nombre del componente. Por ejemplo: “Resistencia 0603 de 10 kΩ ±1%”, “Condensador 0,1 μF 50 V X7R” o “Microcontrolador STM32F103C8T6”.”
- Paquete y Embalaje El tamaño físico del paquete y la disposición de los pads del componente, como SOP-8, QFP-48, 0402, DIP-16, etc. Esto garantiza la compatibilidad con el diseño de la PCB.
- Número de pieza del fabricante (MPN): Un número único que identifica el componente comprado, asegurando que los componentes comprados coincidan con las especificaciones de diseño.
- Código de material: El número de pieza unificado interno de la empresa, que se utiliza en los sistemas ERP y en la gestión de almacenes para evitar confusiones entre materiales con el mismo nombre pero con especificaciones diferentes.
- Cantidad: El número de unidades de componentes requeridas para cada PCB, facilitando la producción y la gestión de materiales.
- Observaciones: Instrucciones especiales, como modelos alternativos, dirección de soldadura, requisitos antiestáticos y prioridad de compra.
BOM vs CPL vs Gerber
| Artículo de comparación | BOM | CPL | Gerber |
|---|---|---|---|
| Propósito | Componentes requeridos para el ensamblaje de PCB: * Placa de circuito impreso (PCB) * Componentes electrónicos (resistencias, condensadores, circuitos integrados, transistores, diodos, conectores, etc.) * Soldadura * Fundente * Equipo de soldadura (soldador, estación de soldadura, soldadura por reflujo, soldadura por ola, etc.) * Herramientas de manipulación de componentes (pinzas, dispensadores de pasta de soldadura, máquinas Pick-and-Place) * Equipo de inspección (microscopio, probadores automáticos de ensamblaje - AOI) * Equipo de limpieza (agua desionizada, alcohol isopropílico, cepillos) * Equipos de protección personal (gafas de seguridad, guantes). | Especifica la colocación de componentes en la PCB. | Define cómo se fabrica físicamente la PCB, incluyendo capas de cobre, agujeros de perforación, etc. |
| Contenido | Nombres de componentes, números de pieza, especificaciones y cantidades. | Coordenadas de colocación de componentes (X, Y), orientación y designador de referencia. | Capas de cobre, máscara de soldadura, archivos de taladrado y definiciones de capa. |
| Información Clave | – Nombre y especificaciones de la pieza (resistencias, condensadores, etc.) – Cantidad necesaria – Números de pieza del fabricante (MPN) | – Coordenadas de colocación – Orientación del componente – Designador de referencia (por ejemplo, R1, C5) | – Capas de cobre – Trazas de perforación – Capa de máscara de soldadura – Ubicaciones de vía |
| Uso principal | Para proporcionar una lista completa de todas las piezas para su adquisición y ensamblaje. | Para guiar la colocación de componentes por parte de la máquina durante el ensamblaje de PCB. | Para asegurar la correcta fabricación física de la PCB, definiendo la pila de capas y las ubicaciones de los agujeros. |
| Requerido para | - Adquisición - Montaje - Estimación de costos - Seguimiento de materiales | – Programación de máquinas automatizadas de recogida y colocación – Colocación de componentes durante el ensamblaje | – Fabricación de PCB – Taladrado – Aplicación de máscara de soldadura |
| Archivos Asociados | Ninguno (solo una lista de piezas) | – Coordenadas XY de los componentes – Instrucciones de colocación para automatización de ensamblaje | – Archivos Gerber para cada capa – Archivos de taladrado para las ubicaciones de los agujeros |
| Información de ejemplo | “Resistencia 0603 de 10 kΩ ±11 TP3T” ”Condensador de 0,1 μF, 50 V, tipo X7R” | “R1: X=5.2mm, Y=10.4mm, Rotación de 90°””U2: X=12.5mm, Y=20.8mm, Rotación de 0°” | “Capa 1: Pistas de cobre Capa 2: Máscara de soldadura Archivo de taladrado para ubicaciones de vías” |
| Formato de archivo | Típicamente un archivo CSV o Excel. | Normalmente un archivo CSV o de texto con coordenadas y orientación. | Formato Gerber (RS-274X) para capas de PCB, Excellon para archivos de taladro. |
| Crítico para | Montaje preciso, piezas correctas y evitar retrasos en la adquisición. | Ensamblaje automatizado y colocación precisa de componentes. | Proceso de fabricación de PCB, incluyendo alineación de capas y perforación de agujeros. |
Errores Comunes en la Lista de Materiales (BOM)
Errores o inconsistencias en el número de pieza
Uno de los errores más comunes está relacionado con los números de pieza. Esto puede incluir problemas como números de pieza duplicados, números de pieza faltantes o discrepancias entre los números de pieza y la serigrafía del PCB o el esquema. Por ejemplo, puede haber dos componentes marcados como R1, o el número de pieza en el programa de colocación SMT puede no coincidir con la pieza real.
Consecuencias:
Estos errores pueden resultar en una colocación SMT incorrecta, dificultades para localizar componentes durante las reparaciones o errores de soldadura masiva, lo que lleva a problemas de ensamblaje.
Mitigación:
Para evitarlo, verifique los números de pieza con el esquema después de exportar la lista de materiales. También es importante utilizar software EDA para la validación de números de pieza y realizar comprobaciones de coherencia exhaustivas antes de que comience la producción.
Errores de marcado de paquetes
Los errores de marcado de encapsulado ocurren cuando el tipo de encapsulado o el número de pines es incorrecto. Por ejemplo, un componente listado como SOP-8 puede ser marcado erróneamente como DIP-8, o un encapsulado QFP puede tener un número de pines incorrecto. Adicionalmente, las dimensiones del encapsulado pueden no coincidir con el tamaño real del componente, lo que genera problemas de colocación o montaje.
Consecuencias:
Estos errores pueden impedir que los componentes se monten correctamente o hacer que las pastillas no se alineen con las patillas del componente, lo que puede dar lugar a placas de circuito impreso (PCB) desechadas o a la necesidad de reprocesar.
Mitigación:
Asegúrese de que la información del paquete de la BOM sea coherente con la biblioteca de la PCB y la hoja de datos del componente. Los nuevos paquetes deben verificarse físicamente antes de su uso en producción.
Gestión de Materiales Alternativos
Los materiales alternativos a veces pueden causar confusión si no se gestionan adecuadamente. Por ejemplo, los materiales alternativos pueden no especificarse en la lista de materiales (BOM), o los parámetros de los materiales alternativos podrían ser incompatibles con los componentes originales. Además, la priorización incorrecta de los materiales alternativos, así como la no actualización de materiales alternativos obsoletos en la lista de materiales, son problemas comunes.
Consecuencias:
El uso de materiales alternativos incorrectos o desactualizados puede provocar un rendimiento inconsistente del producto, el incumplimiento de las normas de certificación, fallas masivas y dificultades en la reparación posventa.
Mitigación:
Para mitigar esto, asegúrese de que los materiales alternativos se sometan a verificación de hardware. La lista de materiales (BOM) debe indicar claramente la prioridad, los escenarios aplicables y el estado de certificación para cada material alternativo. Además, se debe establecer un proceso de aprobación para reemplazar materiales durante la producción.
Inconsistencia entre planos y lista de materiales
Otro problema común surge cuando hay una discrepancia entre el esquemático o el diseño de la PCB y la lista de materiales (BOM). Esto puede ocurrir si los dibujos se modifican pero la BOM no se actualiza en consecuencia, o si se agregan o eliminan materiales de la BOM sin actualizar los dibujos asociados.
Consecuencias:
Estas inconsistencias pueden generar discrepancias entre el diseño y el producto final. Como resultado, la producción puede continuar con materiales o diseños incorrectos, lo que causa problemas en la producción en masa.
Mitigación:
Para evitar esto, siempre modifique los planos primero y luego actualice la lista de materiales (BOM). Realice una verificación de consistencia entre los planos y la BOM antes de liberarlos para producción.
Consideraciones finales
La lista de materiales (BOM) es mucho más que una simple lista de piezas: es una herramienta de comunicación crítica que une a diseñadores, compradores y fabricantes.
Al crear archivos de BOM precisos y bien estructurados, los diseñadores pueden ayudar a garantizar un ensamblaje más fluido, un mejor control de costos y resultados de producción más confiables.
Una lista de materiales (BOM) sólida, cuando se combina con archivos Gerber y datos de colocación limpios, es esencial para el éxito de cualquier proyecto de PCB.
En PCBCool, nos especializamos en brindar soluciones integrales de fabricación y ensamblaje de PCB. Con más de 20 años de experiencia, garantizamos que cada paso del proceso, desde la creación de listas de materiales (BOM) hasta el ensamblaje final, se ejecute con precisión y calidad. Ya sea que busque soporte con sus archivos BOM o necesite una producción de PCBA confiable y eficiente, PCBCool es su socio de confianza para convertir diseños en realidad.
Preguntas frecuentes (PF)
A: Asegúrese de que los materiales y componentes sean compatibles con el entorno de fabricación específico, comprobando la disponibilidad de los proveedores, los plazos de entrega y los requisitos de certificación.
A: Utilice un sistema de control de versiones para su lista de materiales (BOM) y actualícela inmediatamente para reflejar cualquier cambio en el diseño. Notifique a todas las partes interesadas para asegurar la consistencia.
A: Encuentra piezas alternativas adecuadas y verifica su compatibilidad antes de actualizar la lista de materiales.
Diferencie claramente los componentes y materiales de cada capa, como las vías y los materiales internos, para garantizar la precisión.
A: Si bien se pueden usar listas de materiales similares, se deben hacer ajustes para optimizar los costos de los materiales, la adquisición y la gestión de la cadena de suministro para la producción a gran escala.
A: Verifique su lista de materiales (BOM) con el esquema, el diseño de la PCB y los archivos de colocación y recogida (Pick-and-Place). Utilice software de EDA para la verificación de compatibilidad.
A: No actualizar la lista de materiales después de los cambios puede causar retrasos en la producción, componentes incorrectos y errores costosos.
A: Utilice una lista de materiales base y cree versiones distintas para cada variante, etiquetando claramente los componentes y características específicos de la variante.
Sí, una lista de materiales (BOM) ayuda a solucionar problemas al proporcionar los detalles necesarios para reemplazar componentes y garantizar que las piezas coincidan con las especificaciones de diseño.
Organiza los componentes por tipo, función o capa para garantizar claridad y fácil referencia.
A: Asegúrate de que tu BOM cumpla con los estándares como IPC-2581 para los datos de diseño e IPC-A-610 para los requisitos de calidad de ensamblaje.
