¿Qué es un archivo Gerber?
Quizás ya sepa que los circuitos de un Placa de Circuito Impreso se diseñan utilizando software de diseño. Sin embargo, si no estás familiarizado con la fabricación de PCB, podrías asumir que los archivos de diseño se utilizan directamente para fabricar las placas. En realidad, los fabricantes no utilizan esos archivos de diseño directamente. En su lugar, utilizan un conjunto específico de archivos de fabricación llamado Archivos Gerber.
Si no estás familiarizado con los archivos Gerber, este artículo es perfecto para ti. PCBCool explicará los archivos Gerber de PCB de una manera fácil de entender y práctica, centrándose en su papel en la fabricación del mundo real y ofreciendo consejos para ayudar a los diseñadores a evitar errores comunes.
¿Qué es un archivo Gerber?
Los archivos Gerber son Archivos de fabricación 2D que describen cada capa física de una PCB. Se sitúan en la frontera entre el diseño y la fabricación, actuando como el puente que traduce la intención del diseño en instrucciones que las máquinas de fabricación pueden seguir. Cada archivo Gerber representa una capa específica de información, como pistas de cobre, aberturas de máscara de soldadura, marcas de serigrafía o el contorno de la placa.
A diferencia de los archivos de diseño de PCB, los archivos Gerber no contienen reglas de diseño ni inteligencia. En lugar de ello, proporcionan instrucciones detalladas sobre lo que se debe imprimir, grabar o cortar en cada capa de la placa.
Una vez que se generan los archivos Gerber, el fabricante de PCB los utiliza como la única fuente de verdad para la fabricación. Si algo falta o es incorrecto en los archivos Gerber, puede resultar en errores en el producto final, incluso si el diseño original era perfecto.
Los errores en los archivos Gerber pueden conducir a una serie de problemas, como conexiones faltantes, cortocircuitos, formas de placa incorrectas, serigrafía inutilizable o incluso retrasos en la producción. Esto pone de relieve la importancia fundamental de garantizar que los archivos Gerber estén libres de errores. Al igual que los archivos de esquemáticos y de diseño de PCB, los archivos Gerber merecen el mismo nivel de atención cuidadosa durante el proceso de diseño y verificación.
Tipos comunes de archivos Gerber en un proyecto de PCB
Un proyecto de PCB estándar generalmente incluye múltiples archivos Gerber, cada uno con un propósito específico.
Capas de Cobre
Los archivos Gerber de cobre definen las conexiones eléctricas en la placa. Incluyen la capa superior de cobre, la capa inferior de cobre y cualquier capa interna para placas multicapa. Muestran pistas, pads, vías y áreas de cobre.
Capas de máscara de soldadura
Las máscaras de soldadura Gerbers definen dónde se aplica la máscara de soldadura y dónde se expone el cobre. Las aberturas en la máscara de soldadura permiten soldar, mientras que las áreas cubiertas protegen el cobre y ayudan a prevenir puentes de soldadura.
Capas de serigrafía
Las capas de serigrafía contienen marcas impresas como designadores de referencia de componentes, indicadores de polaridad, logotipos y notas de ensamblaje. Estas marcas ayudan con el ensamblaje, la inspección y la depuración.
Esquema de la junta
La capa de contorno de la placa define la forma y el tamaño exactos de la PCB. El fabricante utiliza esta información para trazar la placa fuera del panel. Un contorno incorrecto o faltante puede causar serios problemas de fabricación.
Archivos de brocas
Los archivos de perforación especifican las ubicaciones y tamaños de todos los orificios en la PCB. También indican qué orificios están chapados y cuáles no. Los archivos de perforación se suelen proporcionar en formato Excellon y siempre se incluyen junto con los archivos Gerber.
Formato de archivo Gerber: RS-274X

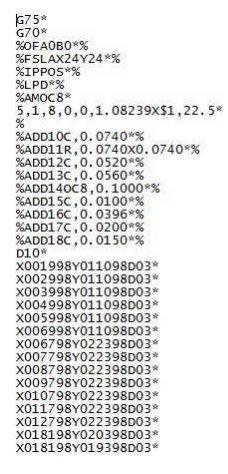

Los diseños modernos de PCB utilizan el formato Gerber RS-274X, que se ha convertido en el estándar de la industria para la fabricación de PCB. A diferencia de formatos más antiguos, el RS-274X incrusta toda la información requerida directamente en cada archivo, incluidas las definiciones de apertura, que son fundamentales para describir con precisión características como las pastillas y las pistas. El siguiente es un ejemplo de RS-274X:
En los formatos Gerber más antiguos, las definiciones de apertura se almacenaban en archivos separados, lo que a menudo provocaba errores y confusión durante el proceso de fabricación. Esta separación significaba que si faltaba un archivo de apertura o estaba enlazado incorrectamente, podía resultar en discrepancias entre el diseño y el producto final. RS-274X resolvió este problema al hacer que las definiciones de apertura formaran parte del propio archivo Gerber, asegurando que toda la información necesaria estuviera contenida en un solo lugar.
Una de las ventajas clave de RS-274X es que es autónomo, lo que significa que incluye todos los datos necesarios para la fabricación, sin necesidad de referencias externas. Esto facilita la gestión, el intercambio y la verificación de archivos. Debido a esto, RS-274X es confiable y ampliamente compatible con los fabricantes de PCB, lo que lo convierte en el formato ideal para la mayoría de los diseños de PCB modernos.
Además, el RS-274X admite diseños más complejos, como aquellos con características más finas o placas multicapa, y ofrece mayor precisión en la definición de características como pads, vías y pistas. Este nivel de detalle es crucial en la electrónica moderna, donde se requieren PCBs de alta densidad y alto rendimiento.
Cómo se generan los archivos Gerber
Los archivos Gerber se exportan desde el software de diseño de PCB una vez que el diseño está completo. Este paso de exportación es fundamental y nunca debe apresurarse.
Los diseñadores deben verificar lo siguiente:
- Selección de capa correcta
- Unidades propias
- Polaridad correcta para las capas de máscara de soldadura
- Inclusión de todos los archivos requeridos
Confiar únicamente en la configuración de exportación predeterminada puede llevar a errores, por lo que es fundamental verificar estos detalles para un proceso de fabricación sin problemas.
Cómo los fabricantes de PCB utilizan los archivos Gerber

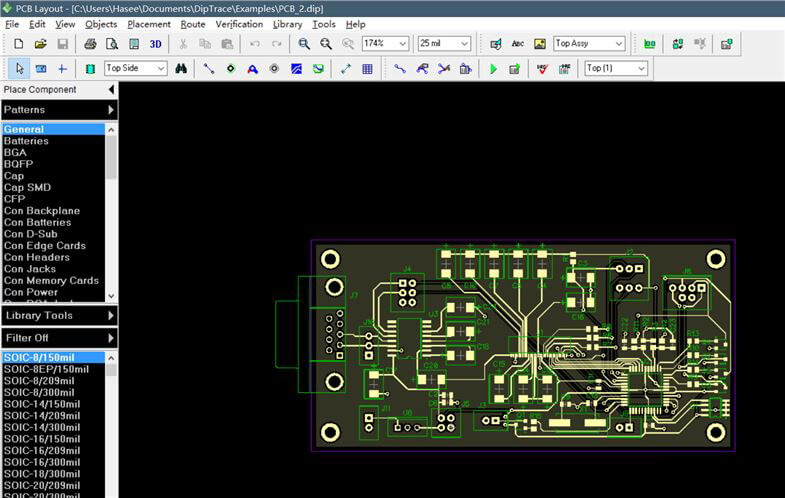

Cuando un fabricante de PCB recibe archivos Gerber, el primer paso es cargarlos en el software CAM (fabricación asistida por computadora).
El proceso de CAM involucra varias etapas críticas, que incluyen:
- Verificación de Datos
- Imaginando
- Perforación
- Chapado
- Enrutamiento
- Controles de Calidad
- Preparación del ensamblaje
Si todos los datos en los archivos Gerber son precisos y completos, el fabricante puede proceder sin problemas. Sin embargo, si algo no está claro o falta, el fabricante normalmente se pondrá en contacto con el diseñador para pedir aclaraciones, asegurando que el producto final sea el deseado.
Errores Comunes en Archivos Gerber
Algunos errores comunes que se encuentran en los archivos Gerber incluyen:
- Contornos de tablero faltantes
- Polaridad de capa incorrecta
- Serigrafía en almohadillas
- Datos de perforación desalineados
- Capas inferiores espejadas
- Los elementos de cobre colocados demasiado cerca de los bordes de la placa
Muchos de estos problemas no son visibles en el software de diseño de PCB y solo se hacen evidentes durante la fabricación.
Auditoría práctica de Gerber de PCB para prevenir errores de producción
Mejores Prácticas para Archivos Gerber Limpios
Buenas prácticas para crear archivos Gerber limpios incluyen:
- Usando convenciones de nomenclatura de archivos claras y consistentes
- Siempre incluyendo archivos de taladro
- Exportar archivos Gerber para cada revisión actualizados
- Revisión visual de todos los archivos antes del lanzamiento
Los archivos Gerber deben comunicar claramente la intención del diseño sin requerir interpretación ni conjeturas.
Consideraciones finales
Los archivos Gerber son la salida final y más importante de un diseño de PCB. Definen exactamente cómo se fabricará una placa, capa por capa.
Al comprender qué representan los archivos Gerber, cómo se utilizan en la fabricación y cómo verificarlos correctamente, los diseñadores pueden evitar errores costosos y garantizar que sus PCB se fabriquen correctamente al primer intento.
Un paquete Gerber bien preparado refleja un diseño de PCB profesional y listo para la producción.
En PCBCool, nos especializamos en ofrecer servicios de fabricación, ensamblaje y verificación de archivos Gerber de PCB de alta calidad. Si está buscando soluciones de PCB confiables y orientadas a la precisión, estamos aquí para ayudarlo a convertir su diseño en un producto impecable, cada vez.
Preguntas frecuentes (PF)
A: Considere visores gratuitos como Gerbv y KiCad que admiten el formato RS-274X y muestran claramente todas las capas.
Sí, los archivos Gerber se pueden utilizar para PCBs flexibles. Asegúrese de comunicar los requisitos específicos, como el radio de curvatura y la unión de capas, al fabricante.
A: Revisa cada capa, verifica los archivos de perforación y ejecuta las comprobaciones de reglas de diseño (DRC) antes de exportar.
Los archivos Gerber se pueden reutilizar como plantillas, pero siempre regenera nuevos archivos para los cambios de diseño.
Los archivos de perforación especifican las ubicaciones y tamaños de los agujeros, esenciales para las vías, los pines de los componentes y los agujeros de montaje.
A: ODB++ es un formato más integrado que incluye datos Gerber junto con BOM e instrucciones de ensamblaje.
A: Lo mejor es modificar el diseño original de la PCB y regenerar los archivos Gerber para evitar errores.
Sí, herramientas como PCB-Checker y GerberLogix pueden detectar automáticamente errores comunes antes de la fabricación.
Sí, los archivos Gerber se utilizan tanto para prototipos como para placas de circuito impreso de producción.
Comprimir archivos Gerber usando ZIP y eliminar capas o aperturas innecesarias.
Siempre reexporta los archivos Gerber cuando haya cambios en el diseño de tu PCB.
