HDI-Lösungen für Hochleistungs-Elektronik

Da elektronische Produkte kleiner, schneller und leistungsfähiger werden, ist die HDI-Technologie für moderna elektronische Designs unerlässlich geworden. Sie hilft, die Komponentendichte zu erhöhen, die Platinengröße zu reduzieren und die Signalintegrität in kompakten elektronischen Systemen zu verbessern.

Mit über 20 Jahren Erfahrung in der Elektronikfertigung und mehr als 5.200 abgeschlossenen Projekten unterstützt PCBCool Kunden von der HDI-Leiterplattenfertigung über die PCBA bis hin zur Endmontage und hilft dabei, fortschrittliche HDI-Designs in zuverlässige, produktionsreife elektronische Produkte zu verwandeln.

Bewährte Technologie

Microvias, Blind-/Buried-Vias, gestapelte/versetzte Vias, Resin-Plug-Vias, Via-in-Pad, Impedanzkontrolle.

Qualifizierte Materialien

Shengyi, Rogers, Panasonic, Isola, Ventec, ITEQ, DuPont, Taconic und kundenspezifische Laminate.

Erweiterte Funktionen

Kantenbeschichtung, Goldfinger, Halbbohrungen, Senkbohrungen, Press-Fit-Bohrungen, Karbontinte, Abziehmaske.

Technische Unterstützung

Stack-up-Überprüfung, DFM-Feedback, Impedanzplanung, Materialauswahl und Risikobewertung.

Was macht HDI-Leiterplattenprojekte schwierig?

Die Herstellung von HDI-Leiterplatten ist nicht allein deshalb schwierig, weil die Platte kleiner ist. Für die Hersteller besteht die eigentliche Herausforderung darin, dass mehrere risikoreiche Prozesse gemeinsam innerhalb eines sehr begrenzten Toleranzrahmens kontrolliert werden müssen.

01

Mikrovia-Kontrolle

Laseroszillation, Kupferbeschichtung, Via-Füllung und gestapelte Via-Verbindung müssen innerhalb einer sehr kleinen vertikalen Struktur konsistent bleiben.

02

Feinste Spurensteuerung

Feine Leiterbahnen und enge Abstände erfordern eine stabile Leiterbahnbreite, einen stabilen Abstand, eine stabile Kupferdicke und eine stabile Lötmaskenausrichtung über das gesamte Panel.

03

Ebenen-Ausrichtung

Nach jedem sequenziellen Laminierungsschritt müssen durchkontaktierte Löcher, Laser-Mikro-Vias, innere Lagen und äußere Muster exakt ausgerichtet bleiben.

04

Stapelkontrolle

Die Dicke des Dielektrikums, das Kupfergewicht, das Materialverhalten, die Leiterbahngeometrie und die Rückleiter müssen dem tatsächlichen Fertigungsprozess entsprechen.

05

PCBA-Bereitschaft

BGA, Via-in-Pad, Oberflächengüte, Ebenheit, Lötbarkeit und Prüffelderzugänglichkeit müssen vor der PCBA berücksichtigt werden.

Frühzeitige technische Überprüfung bei HDI-Projekten

Da diese Herausforderungen bei der HDI-Fertigung eng miteinander verbunden sind, wird das Ingenieurteam von PCBCool bereits vor Produktionsbeginn einbezogen.

Sobald Sie uns Ihre Gerber-Dateien, die Stückliste, den Schichtaufbau und die Projektanforderungen übermittelt haben, prüfen unsere Ingenieure die wesentlichen Fertigungsdetails, besprechen eventuelle Bedenken mit Ihnen und legen einen klaren Produktionsplan fest, bevor wir mit der Umsetzung fortfahren.

Praktischer Prüfpfad

Projektdateien einreichen

Gerber-Dateien, Stückliste, Laminataufbau und grundlegende Projektanforderungen.

Prüfung der Herstellbarkeit

Überprüfen Sie vor der Fertigung und Montage die wichtigsten HDI-Risiken.

HDI-Leiterplatte zu PCBA-Plan

Empfehlen Sie einen praktischen Weg von der HDI-Fertigung zur PCBA-Produktion.

HDI PCB Technische Fähigkeiten

PCBCool unterstützt die Fertigung von HDI-Leiterplatten nach IPC-Klasse 2 und Klasse 3. Die folgenden Spezifikationen helfen Kunden bei der Bewertung unserer Fertigungskapazitäten für komplexe HDI-Leiterplattenprojekte.

Fähigkeitskategorien
Detaillierte Spezifikationen
HDI-Struktur
8 Artikel
Schichtanzahl
1–40 Ebenen
HDI Aufbau
1+N+1, 2+N+2, 3+N+3, 4+N+4, HDI mit beliebiger Schichtanzahl
Brettdicke
0,037 mm – 6,5 mm
Brett-Abmessung
1–2 Lagen: 1500 × 600 mm; Mehrschichtig: 620 × 720 mm
Minimale Laser-Mikrovaie
0,08 mm
Mechanischer Bohrer mit minimaler Leistung
0,15 mm
Seitenverhältnis
Standard 25:1; Max. 35:1
Blind über Seitenverhältnis
0.8:1
Detaillierte Spezifikationen
Materialien
6 Artikel
Grundmaterialien
FR4, Halogenfrei, Metallkern, Polyimid, Hochfrequenzmaterialien, Gemischte Laminierung
FR4 Tg Optionen
Tg 140, Tg 170, Tg 180
Hochfrequenzmaterialien
Rogers 4350B, 3003, 4003C, 5880; Taconic; Teflon
Materialmarken
KB, ITEQ, Shengyi, Isola, Rogers, Ventec, Panasonic, Taconic, Nelco, Bergquist, DENKA oder kundenspezifische Laminate
Entzündbarkeit
UL 94V-0
Wärmeleitfähigkeit
0,3–400 W/m·K, je nach Materialart
Detaillierte Spezifikationen
Feine Linien & Passgenauigkeit
8 Artikel
Mindestspur / Freiraum
64 µm / 64 µm
Linienbreite / Toleranz für den Abstand
±0,015 mm
Minimaler Ring
50 µm
Mindestabstand von Pad zu Pad
40 µm
Schicht-zu-Schicht-Registrierung
≤ 100 μm
Lötstopp-Registrierung
≤38 μm
Mindestabstand Lötstoppmaske
2 Millionen
Lötschutz Damm
50 µm
Detaillierte Spezifikationen
Kupfer & Oberfläche
6 Artikel
Kupferdicke
1/3 oz – 33 oz
Oberflächenbearbeitungen
Blei-freies HASL, ENIG, OSP, Tauchsilber, Tauchzinn, Hartvergoldung, Goldfinger, Karbontinte, Blankkupfer
Lötstopplackfarben
Grün, Weiß, Schwarz, Blau, Rot, Gelb, Orange, Lila, Mattgrün, Mattschwarz
Lötstopplack-Marken
RongDa, KuangShun, Coants, LanBang, Taiyo
Lötstopplackdicke
0,2 Mio – 1,6 Mio
Per Einstecken
0,2 mm – 0,8 mm
Detaillierte Spezifikationen
Toleranz und Prüfung
10 Artikel
Plattendicken-Toleranz
±5%
Bohrungsdurchmesser-Toleranz
±0,05 mm
Lochlagetoleranz
±2 Millionen
Toleranzumriss
±0,1 mm
V-Nut-Toleranz
±10 Millionen
Fasen-Toleranz
±5 Mio
Impedanztoleranz
50 Ω, ±10%
Verzerren und Verdrehen
≤0,50%
Qualitätsstandards
IPC Klasse 2 / Klasse 3
Qualitätssicherung
AOI, 100% – Elektrische Prüfung
Detaillierte Spezifikationen
Fortgeschrittene Verfahren
7 Gegenstände
Fortgeschrittene Via-Prozesse
Blind-Vias, Buried-Vias, Laser-Microvias, Via-in-Pad, harzgefüllte Vias
Mechanische Eigenschaften
Verzahnte Bohrungen, Press-Fit-Bohrungen, Senkbohrungen / Aufbohrungen, Kantenbeschichtung
Spezielle Leiterplattenprozesse
Dicke Kupferbahnen, Eingebetteter Kupferblock, Z-Achsen-Fräsen, Goldfinger, Karbontinte, Abziehbare Lötstopplack
Hochfrequenz-Support
Hochfrequenzmaterialien, Hochfrequenz-Mischlaminate, Schaumstoffplatten
Ingenieurdienstleistungen
DFM-Prüfung, Stack-Up-Prüfung, Impedanzprüfung
Beschleunigte Fertigung
24-Stunden-Expressproduktion verfügbar
Datenformate
Gerber, DXF, PCBdoc, ODB++, HPGL, BRD

End-to-End-Lösungen

Zwei Designer besprechen das HDI-Leiterplattendesign, das vom Kunden eingereicht wurde

Mit 177 Mitarbeitern in Engineering und F&E sowie einem schlüsselfertigen EMS-Herstellungssystem kann PCBCool flexible Unterstützung für verschiedene Phasen von HDI-Projekten bieten.

  • Antwort Technische Unterstützung
  • Antwort Leiterplattenherstellung
  • Antwort PCBA-Montage
  • Antwort Gehäusebau / Systemintegration
  • Antwort Prüfung und Validierung
  • Antwort Lieferkette und Logistik
Zwei Designer besprechen das HDI-Leiterplattendesign, das vom Kunden eingereicht wurde

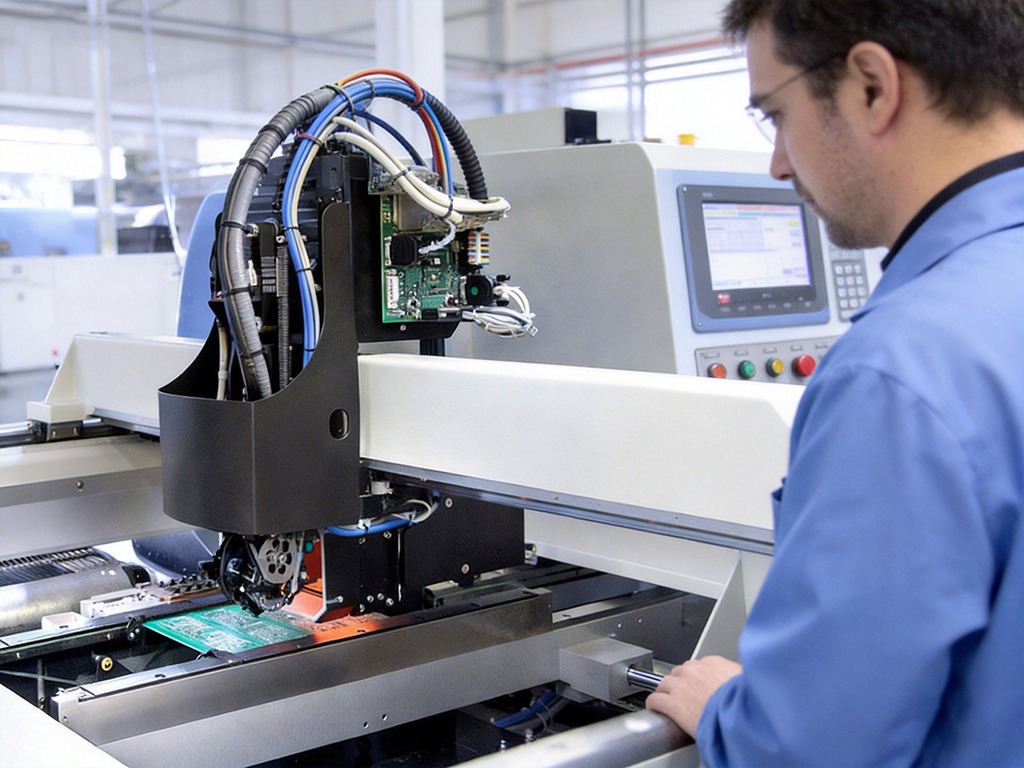

Ein Arbeiter wartet auf die HDI-Leiterplattenbestückung

Fortschrittliche Technologien

Ein Arbeiter wartet auf die HDI-Leiterplattenbestückung

Auf der Fertigungsseite ist PCBCool mit fortschrittlichen Geräten wie Vakuumätzen und Laserbohren ausgestattet, die feine Leiterbahnen, Mikrobohrungen und mehrstufige Aufbau-Strukturen unterstützen.

  • Antwort Vakuumätzen unterstützt 64 µm / 64 µm minimale Leiterbahn/Abstand
  • Antwort Laserschweißen unterstützt 0,08 mm kleine Mikrobohrungen
  • Antwort Schnelle HDI-Leiterplatten-Prototypen in nur 10 Tagen
  • Antwort Unterstützt 1+N+1 bis 4+N+4 und HDI-Aufbau-Strukturen jeder Schicht
  • Antwort Unterstützt SBU-Technologie für komplexe, mehrstufige HDI-Projekte
  • Antwort 220.000 m² Leiterplatten pro Monat mit 15 Millionen SMT-Punkten pro Tag bei der Leiterplattenbestückung

PCBCool HDI Projektvorstellung

Erfahren Sie, wie PCBCool Kunden bei HDI-Projekten durch ausgewählte Fallbeispiele und produzierte HDI-Leiterplatten-/PCBA-Muster unterstützt.

01
Aufbauchbarkeit

HDI-Designs, die eine praktikable Bauweise erfordern

Wenn die Routingdichte die Standardgrenzen für mehrlagige PCBs überschreitet, müssen Kunden bestätigen, ob der gewählte HDI-Aufbau ohne unnötige Laminierungsschritte, Ertragsverluste oder Kostensteigerungen gefertigt werden kann.

Aufbauweg Schichtplanung Kostenkontrolle

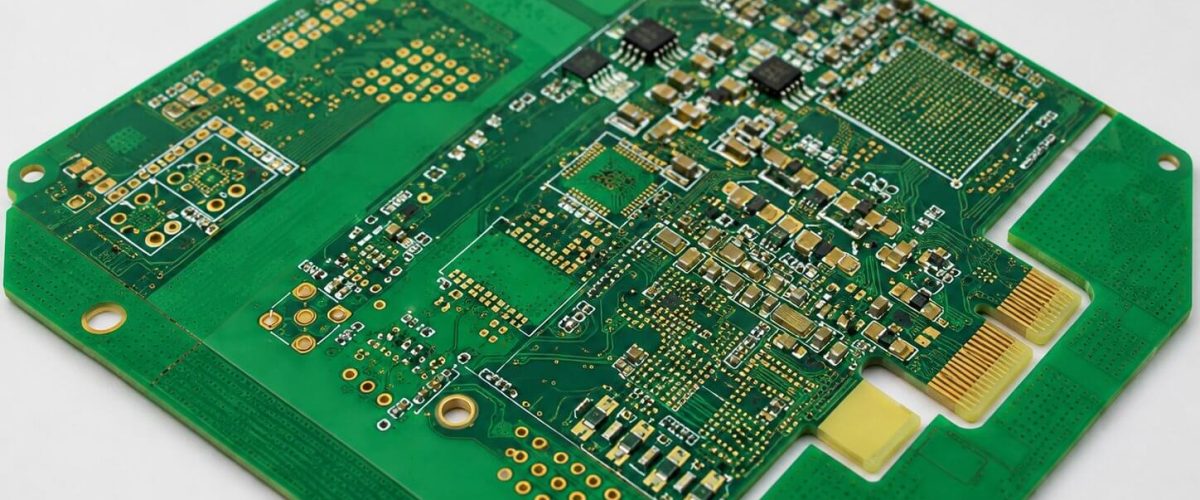

HDI PCB Hauptplatine mit dichtem Routing und vergoldeten Pads
02
HDI Baucontrolling

Ein 6-lagiger HDI-Aufbau für stabile Ausbeute

Die 6-lagige HDI-Struktur wurde entwickelt, um die Prozesse für Mikrovia, Laminierung und ENIG von der Pilotvalidierung bis zur monatlichen Produktion stabil zu halten.

6-Schicht-HDI Sequentielle Laminierung ENIGMA

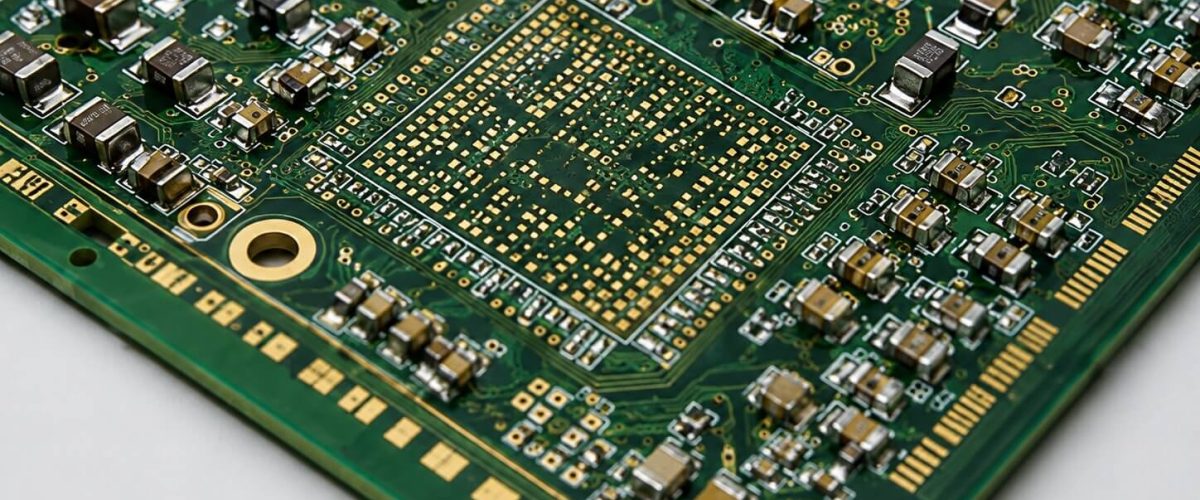

6-Lagen HDI-Leiterplatten-Aufbau mit lasergebohrten Microvias und ENIG-Oberfläche
03
BGA-gesteuertes HDI

HDI-Leiterplattenprojekte für Fine-Pitch-BGA-Bauteile

Wenn ein Produkt Fine-Pitch BGA-Bauteile verwendet, muss die PCB eine dichte Fanout-Leiterplattenführung, kompakte Bauteilplatzierung und einen zuverlässigen Übergang von Design zu Montage unterstützen.

Fine-Pitch BGA Fanout-Weiterleitung PCB zu PCBA

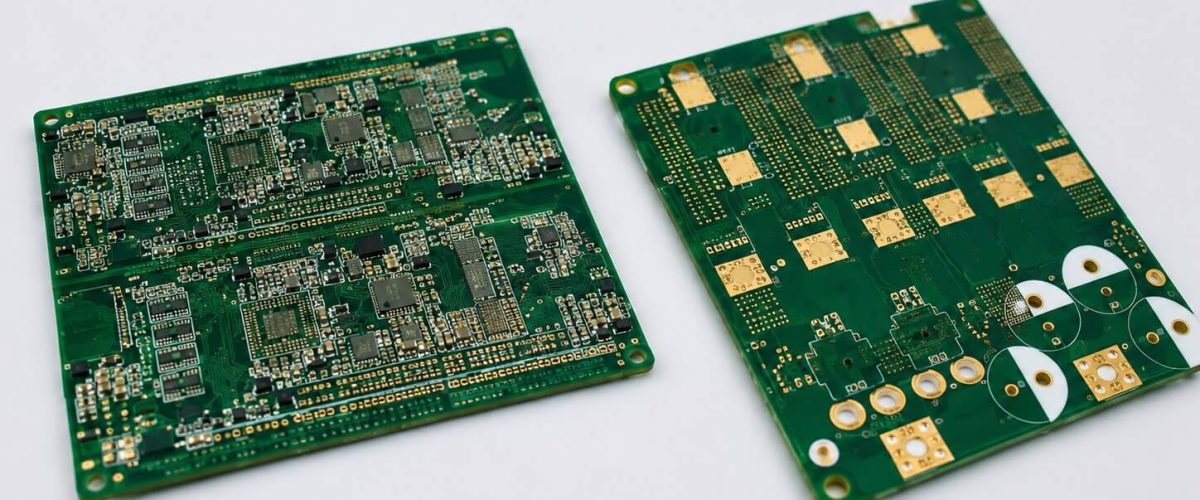

HDI-Leiterplatten und PCBA-Musterplatinen für kompakte Elektronikfertigungsprojekte

Qualitätsverpflichtung

Ein nach oben gerichtetes Pfeilsymbol

Zertifizierungs-Compliance-Unterstützung

  • Antwort Unterstützung für das Qualitätsmanagementsystem nach ISO 9001
  • Antwort Einhaltung des Umweltmanagementsystems nach ISO 14001
  • Antwort Einhaltung der ISO 45001-Normen für Arbeitsschutz und Sicherheit am Arbeitsplatz
  • Antwort Einhaltung der Standards IPC-A-610 und IPC J-STD-001
  • Antwort Unterstützung für die Einhaltung von RoHS / REACH-Umweltvorschriften
  • Antwort Unterstützung für UL- und CE-Zertifizierungen
  • Antwort Unterstützung für ISO 13485, IEC 62031 und andere branchenspezifische Zertifizierungen
Ein Symbol zur Steuerung des Bildschirms

Fertigungsprozesssteuerung

  • Antwort Vollständige Stücklisten- und Chargenrückverfolgbarkeit über die gesamte Produktion hinweg
  • Antwort Materialrückverfolgbarkeit (Bauteile, Platinen, Lotpaste etc.)
  • Antwort Prozessdokumentation für regulierte Fertigung
  • Antwort Unterstützung bei der Erstabmusterung (FAI)
  • Antwort Qualitätskontrollen und Überwachung während des Produktionsprozesses
  • Antwort Kontrollierte ESD- & Reinraumprozesse (falls zutreffend)
  • Antwort Vollständige Inspektionsaufzeichnungen und Prüfberichte
  • Antwort Änderungsmanagement und Abweichungsmanagement

Erkunden Sie fortschrittlichere Leiterplattenlösungen

Komplexer Stack-Up

Mehrlagen-Leiterplatte

Für Produkte, die mehr Routing-Fläche, eine stabile Lagenabstimmung und eine zuverlässige Mehrlagenfertigung erfordern.

Verlustarme Materialien

Hochfrequenz-Leiterplatte

Für RF-, Mikrowellen- und Kommunikationsprodukte, die eine stabile Signalübertragung erfordern und eine geeignete Laminatauswahl benötigen.

Platzsparendes Design

Rigid-Flex-Leiterplatte

Für kompakte Produkte, die flexible Verbindungen, weniger Steckverbinder und eine bessere Raumnutzung im Inneren benötigen.

Signalstärke

Leiterplatte mit kontrollierter Impedanz

Für Designs, bei denen Stapelhöhe, Materialien und Fertigungstoleranzen eine stabile elektrische Leistung unterstützen müssen.

BGA-Fanout

Via-in-Pad Leiterplatte

Für dichte HDI-Layouts, bei denen der Routing-Platz begrenzt ist und Vias direkt in Pads platziert werden müssen.

Feinraster-SMT

BGA-Bestückung

Für HDI-Projekte, die Fine-Pitch-BGA-Gehäuse verwenden und eine sorgfältige Montagevorbereitung erfordern.

Bereit, Ihr Projekt voranzubringen?

Senden Sie uns die Details Ihres Projekts. PCBCool hilft bei der Überprüfung der technischen Anforderungen und empfiehlt einen geeigneten PCB-Fertigungsansatz.

Häufig gestellte Fragen

Q1: Kann PCBCool von Anfang an in das Projekt involviert sein?

Ja, wir haben eine F&E-Abteilung, die alles von 0-zu-1-Design, Design-Upgrades und Optimierungen übernehmen kann.

Bietet PCBCool Design-Dateiprüfungsdienste an?

Ja, wir überprüfen alle Designdateien, um sicherzustellen, dass sie die Fertigungsanforderungen erfüllen, was Teil unseres Qualitätskontrollprozesses ist.

Q3: Wie unterstützt PCBCool Designprobleme bei HDI-Leiterplatten?

A: Wenn wir ein Problem identifizieren, werden wir Sie umgehend kontaktieren und ein Treffen organisieren, entweder vor Ort oder online, bei dem unser Ingenieurteam und der Geschäftsleiter gemeinsam mit Ihnen eine Lösung erarbeiten.

F4: Kann PCBCool die militärische Industrie bedienen?

Ja, wir haben umfangreiche Erfahrung in der Bereitstellung von Dienstleistungen für Branchen wie Militär, Kommunikation, Automobil, Medizin, Unterhaltungselektronik, Luft- und Raumfahrt und weitere.

Q5: Wie ist die Vorlaufzeit für HDI-Leiterplattenprojekte?

Für komplexe HDI-Leiterplattenprojekte dauern Fertigung und Montage in der Regel 15-30 Werktage. Wir bieten auch Express-Services für dringende Anforderungen an.

F6: Wie kann ich ein Angebot für mein HDI-Leiterplattenprojekt von PCBCool erhalten?

A: Sie müssen Ihre Designdateien und Projektspezifikationen bereitstellen. Nach Prüfung wird unser Team Ihnen ein detailliertes Angebot und die Vorlaufzeit unterbreiten.

Bietet PCBCool langfristige Lieferunterstützung für HDI-Leiterplatten?

Ja, wir engagieren uns für die Bereitstellung langfristiger B2B-EMS-Dienstleistungen und den Aufbau strategischer, langfristiger Partnerschaften mit unseren Kunden.

Funktioniert PCBCool mit Startups?

Ja, wir haben Erfahrung in der Zusammenarbeit mit Start-ups und unterstützen sie bei ihrem Wachstum, während sich ihr Geschäft entwickelt.

F9: Kann PCBCool bei der Komponentenbeschaffung unterstützen?

Ja, unser Turnkey-Service beinhaltet die Komponentenbeschaffung. Wir beziehen Komponenten von zuverlässigen Herstellern oder autorisierten Distributoren, um die Echtheit der Produkte zu gewährleisten.

F10: Unterstützt PCBCool die Mischbestückung für HDI-Leiterplatten?

A: Ja, wir verfügen über SMT-, THT- und manuelle Montagelinien, die sowohl Fine-Pitch- als auch großflächige Komponenten für gemischte Technologiebaugruppen verarbeiten können.

Q11: Erfordert die HDI-Leiterplattenbestückung spezielle Löttechniken?

Nein, bei der HDI-Leiterplattenbestückung werden traditionelle Reflow- und Wellenlötverfahren eingesetzt, es erfordert jedoch eine präzisere Temperatur- und Prozesskontrolle, um eine hochwertige Lötung zu gewährleisten.

Q12: Bietet PCBCool After-Sales-Support an?

Absolut. Wir weisen jedem Kunden einen dedizierten Account Manager zu, der für die gesamte Abwicklung von der Vorverkaufs- bis zur Nachverkaufsphase zuständig ist und sicherstellt, dass alle Probleme umgehend behoben werden.
