¿Qué significa BGA en electrónica?
A medida que los productos electrónicos se vuelven más pequeños y manejan más potencia informática, la tecnología de empaquetado ha tenido que hacer más que solo sujetar un chip. Ahora debe soportar un mayor número de pines, una transmisión de señales más rápida y un mejor rendimiento térmico dentro de un espacio limitado.
Ahí es donde entra BGA.
Ball Grid Array, o BGA, se ha convertido en uno de los tipos de encapsulado estándar utilizados en electrónica avanzada porque resuelve varias limitaciones con las que los encapsulados tradicionales con patillas tienen dificultades. Sin embargo, muchos compradores, gerentes de producto e incluso ingenieros nuevos en la fabricación de productos electrónicos todavía piensan en BGA en términos muy básicos: un chip con bolas de soldadura en la parte inferior.
Esa descripción no es incorrecta, pero omite la parte que realmente importa. Lo que hace importante a la BGA no es solo su apariencia, sino por qué su estructura funciona mejor para diseños de alta densidad y alto rendimiento, cómo se comparan los diferentes tipos de BGA y qué necesita atención especial durante el ensamblaje y la inspección.
Este artículo se enfoca en la BGA desde una perspectiva de fabricación. En lugar de perderse en la teoría, analiza cómo se utiliza la BGA en la producción real y por qué se ha convertido en un requisito práctico en tantos sistemas electrónicos modernos.
¿Qué es un Paquete BGA?

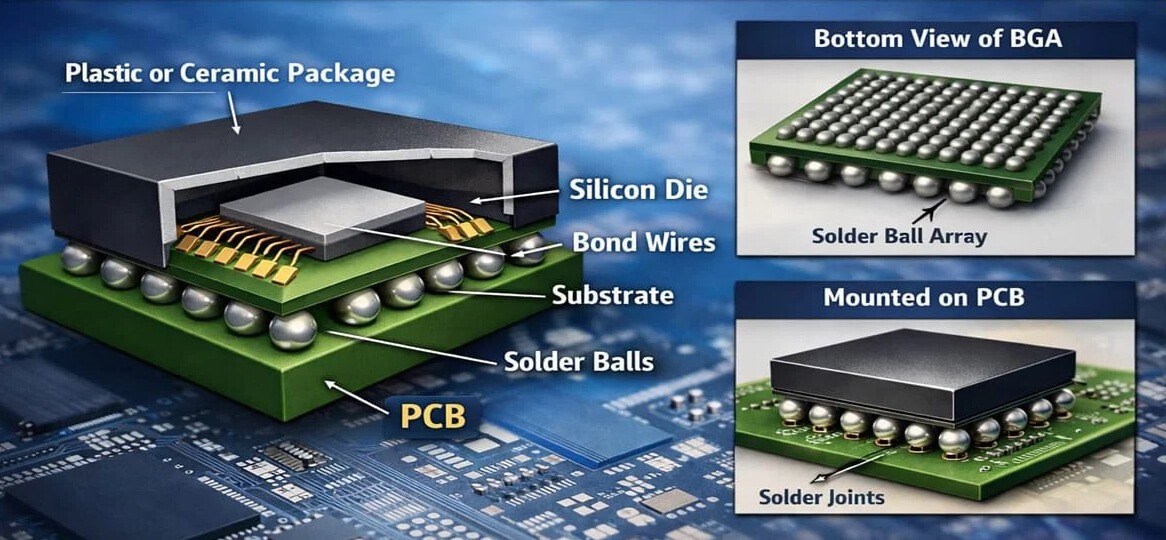

BGA significa Ball Grid Array, un tipo de encapsulado de circuito integrado muy utilizado en la electrónica moderna. Los componentes que utilizan este encapsulado a menudo se denominan chips BGA o componentes BGA.
En lugar de usar pines alrededor del exterior del paquete, un dispositivo BGA utiliza una matriz de bolas de soldadura dispuestas en la parte inferior del componente. Estas bolas de soldadura cumplen dos propósitos al mismo tiempo:
- Forman la conexión eléctrica entre el chip y la placa de circuito impreso
- Proporcionan fijación mecánica después de la soldadura por reflujo
Un paquete BGA típico incluye tres partes principales:
- Chip IC — el núcleo funcional del dispositivo
- Sustrato del envase — proporciona enrutamiento eléctrico y soporte mecánico
- Matriz de bolas de soldadura — conecta el paquete a la PCB
El sustrato suele estar hecho de materiales cerámicos u orgánicos como la resina BT, mientras que las bolas de soldadura suelen ser de estaño-plomo o soldadura sin plomo. En muchos casos, los diámetros de las bolas de soldadura se encuentran entre 0,3 mm y 1,0 mm, y el paso puede ser inferior a 0,3 mm.
La diferencia clave con los paquetes tradicionales es estructural. Los paquetes convencionales con terminales colocan las interconexiones alrededor del perímetro. El BGA utiliza toda la superficie inferior. Ese cambio es lo que le da al BGA su principal ventaja: más conexiones en menos espacio, con un mejor comportamiento eléctrico y mecánico.
Por qué el paquete BGA se hizo tan ampliamente utilizado
Mayor densidad de E/S en un menor espacio.

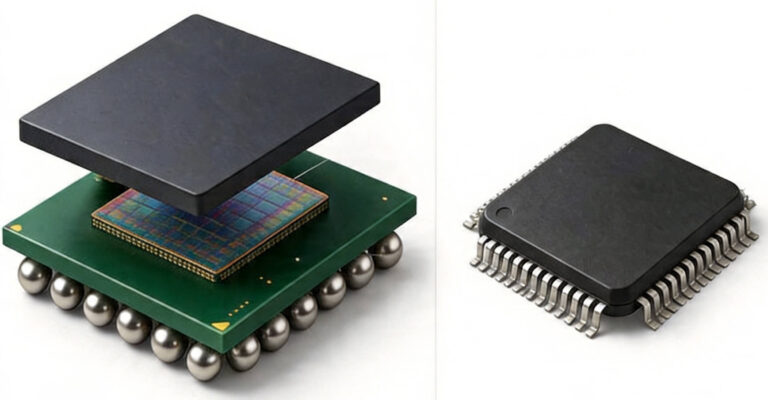

La principal diferencia entre los paquetes BGA y los paquetes tradicionales con terminales es la ubicación de las conexiones.
En paquetes como el QFP, los pines deben colocarse alrededor de los bordes exteriores del cuerpo. Esto significa que el área disponible para las interconexiones se limita al perímetro. A medida que aumenta el número de entradas y salidas, los diseñadores suelen enfrentarse a dos opciones: aumentar el tamaño del paquete o reducir el paso entre pines hasta un punto en el que la fabricación se complica y el rendimiento se vuelve más difícil de controlar.
Los cambios de BGA restringen esto al mover las conexiones debajo del paquete en un patrón de cuadrícula. En lugar de depender solo del borde exterior, convierte toda la superficie inferior en un área de interconexión utilizable.
Por eso es que el BGA se usa comúnmente para procesadores, GPUs, dispositivos de memoria y otros componentes que pueden requerir cientos o incluso miles de conexiones.
Mejor rendimiento de la señal gracias a que el recorrido eléctrico es más corto
En un encapsulado convencional con terminales, la señal suele viajar desde el chip a través de la conexión interna del encapsulado y, a continuación, a través de terminales externos relativamente largos antes de llegar a la placa de circuito impreso. Esas rutas conductoras más largas añaden inductancia y resistencia parásitas. A velocidades más altas, esos efectos parásitos cobran mayor importancia, ya que pueden distorsionar las señales, aumentar la sensibilidad al ruido y dificultar el control de la integridad de la señal.
En el caso de los BGA, las interconexiones se realizan mediante bolas de soldadura situadas directamente debajo del encapsulado. Esto crea una ruta más corta y directa desde el dispositivo hasta la placa.
La mejora no es meramente teórica. Una ruta de interconexión más corta suele implicar menores efectos parásitos, lo que facilita el manejo de las señales de alta velocidad y reduce el margen de degradación de la señal.
Una Vía Térmica Más Eficiente Hacia la PCB
A medida que aumenta el rendimiento de los dispositivos, la densidad de potencia suele aumentar con él. Se genera más calor en un área más pequeña. Si ese calor no puede salir eficientemente del paquete, la temperatura de la unión aumenta, lo que puede afectar el rendimiento, la confiabilidad a largo plazo y la vida útil del producto.
En muchos encapsulados encapsulados tradicionales, dado que gran parte de la estructura del encapsulado y el esquema de conexión se concentran alrededor del perímetro, el calor a menudo tiene que viajar a través de rutas menos eficientes antes de poder distribuirse a través de la PCB.
El BGA mejora esto porque la matriz de bolas de soldadura se sitúa directamente debajo del encapsulado. Esa estructura de interconexión en la parte inferior crea una vía de transferencia más directa desde el encapsulado hasta la placa. Una vez que el calor llega a la placa de circuito impreso, puede distribuirse a través de planos de cobre, vías térmicas y otros elementos de diseño térmico de la placa.
Menor riesgo de daño por plomo
Los paquetes tradicionales con terminales también presentan un punto débil desde el punto de vista mecánico: los terminales quedan al descubierto.
Durante el transporte, el almacenamiento, la manipulación, la colocación o la reelaboración, esos terminales pueden doblarse o deformarse. Si eso ocurre, es posible que el componente no quede bien apoyado sobre la placa, lo que puede provocar problemas de coplanaridad, uniones de soldadura defectuosas o fallos en la colocación.
El BGA evita ese problema porque no depende de terminales perimetrales expuestos. Las interconexiones están protegidas bajo el cuerpo del encapsulado, lo que hace que el dispositivo sea menos vulnerable a los daños mecánicos antes del montaje.
El BGA también se beneficia de un efecto de autoalineación durante el reflujo. Cuando las esferas de soldadura se funden, la tensión superficial ayuda naturalmente a alinear el paquete con el patrón de la almohadilla de la PCB.
Tipos comunes de encapsulado BGA
PBGA (matriz de bolas sobre sustrato plástico)
El PBGA es el tipo de BGA de uso general más común.
Por lo general, utiliza un sustrato de plástico, a menudo a base de resina BT o laminado de vidrio. Dado que se trata de un proceso consolidado y relativamente rentable, el PBGA se ha convertido en la categoría de BGA más utilizada en el mercado. El diámetro de sus bolas de soldadura suele oscilar entre 0,75 mm y 1,0 mm, con un paso que suele rondar los 1,27 mm.
Esa combinación convierte al PBGA en una opción práctica para aplicaciones de densidad media a alta en las que el control de costes sigue siendo importante.
CBGA (matriz de rejilla de bolas cerámicas)
El CBGA utiliza un sustrato cerámico multicapa y suele sellarse con una tapa metálica para lograr un encapsulado hermético.
En comparación con los envases a base de plástico, la construcción cerámica ofrece mayor resistencia a altas temperaturas, radiación y humedad. Esto hace que el CBGA sea más adecuado para entornos hostiles y aplicaciones con requisitos de fiabilidad exigentes. Sus esferas de soldadura suelen utilizar aleaciones de alto punto de fusión, lo que favorece aún más la estabilidad térmica.
La compensación es el costo. CBGA ofrece un mejor rendimiento ambiental, pero a un precio significativamente más alto que el PBGA estándar.
FCBGA (matriz de rejilla de bolas con chip invertido)
FCBGA combina el empaque BGA con la unión de troquel flip-chip.
En esta estructura, el lado activo del troquel queda hacia abajo y se conecta directamente al sustrato a través de almohadillas de soldadura en lugar del enlace de alambre tradicional. Eso acorta aún más la ruta eléctrica, reduce la inductancia parásita y admite un rendimiento general más alto.
El FCBGA también puede soportar un paso muy fino, a veces por debajo de 0.3 mm, lo que lo hace muy adecuado para dispositivos que necesitan una densidad de interconexión extremadamente alta.
Otros Tipos de BGA Especializados
También existen otras variantes de BGA diseñadas para casos de uso más específicos. Los ejemplos incluyen:
- FBGA (Fine-Pitch Ball Grid Array) para dispositivos compactos
- EBGA (BGA Mejorado) para aplicaciones de mayor potencia
En la práctica, el tipo de BGA adecuado depende menos de las siglas en sí mismas y más de las prioridades de diseño detrás del producto: tamaño, potencia, rendimiento, entorno y coste.
Desafíos prácticos en el ensamblaje de PCB BGA
La velocidad de colocación puede ser más lenta
Al igual que otros componentes SMD, los dispositivos BGA se ensamblan en líneas SMT automatizadas mediante la impresión de pasta de soldar, la colocación de componentes y la soldadura por reflujo.
La diferencia es que los encapsulados BGA requieren un control de colocación más estricto porque las interconexiones están debajo del cuerpo en lugar de ser visibles en los bordes. A medida que el paso se vuelve más fino, la tolerancia al error de colocación se reduce. Eso puede ralentizar el rendimiento general, especialmente en proyectos con placas densas o objetivos de entrega ambiciosos.
Los fabricantes suelen abordar esto configurando líneas SMT con múltiples máquinas de colocación para que los componentes con diferentes niveles de complejidad puedan distribuirse de manera más eficiente a lo largo de la línea.
La inspección es más difícil
La inspección es uno de los mayores desafíos prácticos en el ensamblaje de BGA.
Con los paquetes con plomo, muchos problemas de soldadura pueden identificarse visualmente o mediante AOI. Con BGA, las juntas críticas están ocultas debajo del cuerpo del paquete, por lo que la inspección óptica estándar solo puede verificar lo que es visible en el exterior. No puede confirmar directamente el estado interno de las juntas de soldadura.
Es por eso que los proyectos BGA suelen requerir algo más que la inspección óptica automática (AOI) por sí sola. La inspección por rayos X se utiliza comúnmente porque permite al ensamblador examinar las uniones ocultas bajo el paquete e identificar problemas como vacíos, uniones frías, bolas faltantes o puentes que de otro modo pasarían desapercibidos hasta una falla en el campo.
Defectos Comunes en el Ensamblaje de Chips BGA
Soldaduras frías o vacíos
Esto ocurre cuando las esferas de soldadura no se fusionan completamente con las almohadillas de la PCB, lo que resulta en una conexión eléctrica o mecánica débil.
Las causas típicas incluyen pasta de soldar insuficiente, un perfil de reflujo inadecuado u oxidación en las almohadillas. En la práctica, esto no es solo un problema del proceso en un paso. A menudo es el resultado de la acumulación de varios problemas pequeños: deposición desigual de pasta, humectación incompleta y energía térmica insuficiente durante el reflujo.
Las acciones correctivas comunes incluyen:
- Optimización de la impresión de pasta de soldar para asegurar un volumen de pasta estable en cada pad
- Ajuste del perfil de reflujo, incluido el tiempo de remojo, para mejorar el comportamiento de humectación
- Limpieza o preparación de las almohadillas para reducir la oxidación antes del ensamblaje
Puente de bola de soldadura
El puenteo ocurre cuando las bolas de soldadura adyacentes se conectan durante el reflujo y crean un cortocircuito.
Esto a menudo está relacionado con el paso demasiado ajustado, un volumen excesivo de soldadura o un desplazamiento en la colocación. En otras palabras, generalmente proviene de la interacción entre la tolerancia de diseño y el control del proceso, no de un error aislado.
Las soluciones suelen incluir:
- Optimizando el diseño de pads de PCB
- Controlar el volumen de la pasta de soldar con más cuidado
- Calibración de la precisión de colocación para reducir el desplazamiento durante el montaje
El crackeo de paquetes
El agrietamiento del encapsulado se ve con mayor frecuencia en encapsulados PBGA.
Las causas principales suelen incluir.
Los métodos de prevención típicos incluyen:
- Siguiendo cuidadosamente los procedimientos de control de humedad y horneado
- Optimizar la velocidad de calentamiento del reflujo
- Reducir la compresión o el estrés mecánico durante la colocación y manipulación
Consideraciones finales
El BGA no importa porque se considera de alta gama, sino porque resuelve problemas específicos que los tipos de encapsulado más antiguos no pueden resolver bien una vez que un diseño alcanza un cierto nivel de complejidad.
Cuando un producto requiere una mayor densidad de interconexión, un mejor comportamiento de la señal y una transferencia térmica más eficaz a la PCB, la BGA a menudo se convierte en la opción práctica en lugar de una mejora opcional. Al mismo tiempo, no todos los diseños la necesitan. Para productos más sencillos, un encapsulado tradicional puede seguir siendo más económico y fácil de fabricar.
En PCBCool, apoyamos proyectos BGA a través de un servicio integral, desde fabricación de PCB desnudo que protege la calidad de la almohadilla, para localización de componentes BGA difíciles de encontrar, a Ensamblaje BGA con pasos de apenas 0.25 mm.
Preguntas frecuentes (PF)
R: No siempre. Depende del fabricante, del proyecto específico y de los requisitos del cliente. Para proyectos con exigencias de mayor fiabilidad, como la electrónica médica y automotriz, la inspección óptica automática (AOI) se realiza normalmente en cada placa.
Sí. Para proyectos con requisitos especiales de calidad, PCBCool puede seguir las prioridades de inspección definidas por el cliente, los criterios de aceptación, los rangos de tolerancia o los requisitos específicos de control de defectos.
