Guia de Design de Vias para PCB para Seleção e Posicionamento de Parâmetros
À medida que a demanda por velocidade de sinal e frequência em dispositivos eletrônicos modernos continua a aumentar, as placas de circuito impresso (PCBs) estão caminhando para projetos de maior densidade, com a tecnologia de interconexão de alta densidade (HDI) e projetos multicamadas se tornando uma tendência crescente.
Diante destas tendências, o roteamento do circuito impresso (via design) tem ganhado crescente importância. Não é apenas essencial para as conexões elétricas; ele também desempenha um papel fundamental na garantia da integridade do sinal, na fabricabilidade e no desempenho térmico da placa de circuito.
Portanto, para engenheiros e designers eletrônicos modernos, é crucial compreender como a geometria dos vias e as limitações de fabricação afetam as decisões de roteamento e a confiabilidade do layout.
Este guia se concentrará em como manusear corretamente vias no projeto e layout de PCBs, incluindo como escolher os parâmetros de via, como posicionar vias corretamente durante o roteamento e os trade-offs práticos a serem considerados ao projetar PCBs de 1 a 4 camadas e placas multicamadas mais complexas.
Como os Vias São Utilizados Durante a Elaboração do Layout
Durante o layout de PCB, vias são introduzidas quando as restrições de roteamento exigem que uma trilha seja movida para outra camada. Os projetistas normalmente começam o roteamento nas camadas externas e inserem vias apenas quando necessário para evitar congestionamento, manter os comprimentos das trilhas curtos ou alcançar planos internos.
Cada via consome espaço de roteamento, introduz efeitos parasitas e adiciona custo de fabricação. Por este motivo, projetistas experientes tratam as vias como elementos de projeto controlados, em vez de posicioná-las automaticamente ou excessivamente, sejam elas vias passantes, cegas, enterradas ou microvias.
Projeto de Vias Through-Hole em Placas de Circuito Impresso
No trabalho prático de layout, vias through-hole são a escolha padrão para a maioria das placas de circuito impresso (PCBs) de 1 a 4 camadas, pois são universalmente suportadas por fabricantes de eletrônicos e não requerem planejamento especial de empilhamento. Os designers geralmente pré-definem um ou dois tamanhos padrão de vias through-hole na ferramenta CAD e os reutilizam ao longo do layout para manter a consistência e a fabricabilidade. Essas vias padrão são então aplicadas consistentemente durante o roteamento interativo, em vez de ajustadas por rede.
Apesar de sua simplicidade, os vias "through-hole" apresentam várias restrições críticas que os engenheiros devem considerar em projetos avançados de PCB:
Espaço de Roteamento
Do ponto de vista do layout, cada via de furo passante bloqueia os canais de roteamento em todas as camadas; é por isso que os projetistas costumam posicioná-las mais próximas dos pads dos componentes e evitam colocá-las em corredores de roteamento densos. As vias de furo passante ocupam espaço de roteamento em todas as camadas da placa de circuito impresso, mesmo quando o sinal transita apenas entre duas camadas específicas.
Isso reduz significativamente os “canais de roteamento” disponíveis nas camadas internas. Uma estratégia de mitigação comum é a remoção de “Non-Functional Pad” (NFP), onde os anéis anulares são "desativados" em camadas onde nenhuma trilha está conectada ao via. Embora isso recupere algum espaço, o furo físico e sua folga associada ainda permanecem um obstáculo.
Via Parâmetros
Antes que o roteamento comece, os designers de PCB definem os parâmetros de via com base nos limites de fabricação e nos requisitos da placa. Esses parâmetros incluem o diâmetro da broca, o tamanho do furo final, o diâmetro do pad, a largura do anel anular e a folga do antipad.
Para a maioria das placas de baixo custo de 1-4 camadas, os projetistas selecionam valores conservadores (por exemplo, uma broca de 0,30 mm com um pad de 0,60 mm) para maximizar o rendimento e evitar problemas de confiabilidade de revestimento. Vias agressivamente pequenas podem reduzir o espaço de roteamento, mas muitas vezes aumentam o risco e o custo de fabricação. Por exemplo, vias de alimentação e terra são frequentemente atribuídas a tamanhos de broca maiores do que vias de sinal para reduzir a resistência e melhorar o manuseio de corrente.
Uma vez definidas, essas dimensões de vias são travadas nas regras de design, de modo que as vias colocadas durante o roteamento permaneçam consistentes em toda a placa.
Dimensionamento com Contagem de Camadas (Proporção de Aspecto)
À medida que o número de camadas aumenta, a espessura total da placa também geralmente aumenta. Devido às limitações do Aspect Ratio (a relação entre a espessura da placa e o diâmetro do furo), o tamanho do furo passante deve ser aumentado para garantir que a química de galvanoplastia possa revestir eficazmente o centro do barril.
À medida que você aumenta o diâmetro da broca, deve aumentar correspondentemente o tamanho do anel anular para manter a integridade mecânica. Como a área ocupada por um via aumenta com o quadrado de seu diâmetro, um pequeno aumento no tamanho da broca para uma placa espessa e de alta contagem de camadas resulta em uma perda massiva de densidade de roteamento em toda a pilha.
Integridade de Sinal: Descontinuidade e Vazios no Plano
Em projetos de alta velocidade, manter um plano de referência contínuo (geralmente Terra) é vital para o controle de impedância. Vias through-hole requerem “furos de clearance” ou anti-pads nesses planos de cobre.
Quando múltiplas vias passantes são dispostas em linha (como em uma pegada de conector ou um barramento), esses vazios circulares podem se fundir, criando uma grande “ranhura” no plano de terra. Isso força a corrente de retorno a percorrer um longo caminho ao redor da ranhura, aumentando a indutância do loop e causando desajustes de impedância. Os projetistas frequentemente precisam “contornar” as trilhas em torno dessas grandes áreas de vazio, o que complica o layout e pode degradar a qualidade do sinal.
"Efeito "Stub" e Parasíticos
Talvez a desvantagem mais significativa para sinais de alta frequência seja o “via stub”. Se um sinal transita da Camada 1 para a Camada 3 em uma placa de 6 camadas, a porção do barril do via que se estende da Camada 3 até a Camada 6 é eletricamente "extra".”
Esta porção não utilizada atua como um stub ressonante ou uma antena. Ela introduz:
- Reflexões: O sinal “enxerga” o final da stub e reflete de volta para a trilha principal.
- Capacitância/Indutância Parasita: O cobre extra adiciona capacitância e indutância não intencionais, o que pode alterar a impedância característica da linha de transmissão.
- EMI: Em frequências de Gigahertz, esses "stubs" podem irradiar energia, levando a problemas de Interferência Eletromagnética (EMI). Em casos extremos, esses "stubs" devem ser removidos por meio de "back-drilling", uma etapa de fabricação adicional que aumenta os custos.
Projeto de Vias Cegas e Enterradas em PCI
Do ponto de vista do projeto de PCB, vias cegas e enterradas são introduzidas apenas quando a densidade de roteamento ou os requisitos de escape de BGA excedem o que as vias tradicionais de furo passante podem suportar.
Ambos os tipos de vias são utilizados para aumentar significativamente a densidade de roteamento, liberando espaço físico em camadas não envolvidas na conexão. Diferentemente das vias through-hole, estas não penetram todo o stackup, permitindo que trilhas sejam roteadas diretamente acima ou abaixo delas em outras camadas.
- Vias Cegas: Conecte uma camada externa a uma ou mais camadas internas, mas sem que atravessem para o outro lado. Por exemplo, podem conectar a camada superior a qualquer camada interna em uma placa multicamadas, mas não à camada inferior. Elas são visíveis em apenas uma extremidade (superior ou inferior), daí o nome “vias cegas”.
- Vias Enterradas Conectam duas ou mais camadas internas e estão completamente encapsuladas dentro da placa. Podem conectar qualquer combinação de camadas internas, mas não podem tocar nas camadas externas superior ou inferior. Estas são completamente invisíveis do exterior de uma PCB finalizada.
Restrições de Engenharia e Manufatura
A principal desvantagem das vias cegas e enterradas é o aumento do custo e da complexidade de fabricação. Como essas vias não atravessam toda a placa, não podem ser perfuradas após a placa ter sido totalmente prensada. Em vez disso, exigem ciclos sequenciais de laminação.
- Laminação Sequencial: O fabricante deve primeiro perfurar e metalizar as camadas internas específicas, laminá-las juntas e, em seguida, potencialmente perfurar e metalizar novamente para as camadas externas. Cada ciclo de “prensa” adiciona um custo elevado e aumenta o risco de erros de registro de camadas.
- Controle de Profundidade de Furação: Vias cegas são frequentemente criadas por meio de perfuração de profundidade controlada (mecânica) ou perfuração a laser. O controle de profundidade mecânica é de difícil calibração perfeita; se a broca perfurar em excesso, pode causar um curto-circuito com a camada abaixo dela.
- Sensibilidades da Proporção da Tela: Como os vias cegos são furos “sem saída”, eles são muito mais difíceis de metalizar do que os furos passantes. A química de metalização tem dificuldade em circular em um furo que não tem saída. Portanto, a relação de aspecto para vias cegas é muito mais rigorosa, tipicamente 1:1, o que significa que o diâmetro do furo deve ser pelo menos tão grande quanto a profundidade do furo.
Impacto em Projetos de Alta Velocidade e Integridade de Sinal
Do ponto de vista de integridade de sinal, vias cegas e enterradas são muito superiores às vias passantes em aplicações de alta frequência:
- Eliminação de "Vias Stubs" Em nosso exemplo de "through-hole", observou-se que a porção não utilizada de um via atua como uma antena (um "stub"). Vias cegas e enterradas eliminam completamente o "stub", pois o barril de cobre termina exatamente onde ocorre a transição do sinal. Isso evita reflexões de sinal e ressonâncias que podem degradar dados em altas velocidades.
- Integridade da Planta Como esses vias não penetram todas as camadas, elas não criam vazios em “queijo suíço” em todos os planos de terra. Isso permite caminhos de retorno muito mais consistentes e simplifica o roteamento com impedância controlada, pois o projetista não precisa “contornar” tantos vazios de folga nas camadas internas.
- Roteamento de Escape BGA: Vias cegas são frequentemente essenciais para BGAs com alta contagem de pinos. Elas permitem ao projetista “soltar” um sinal de uma pad BGA para uma camada interna e, em seguida, rotear imediatamente, deixando as camadas abaixo dela completamente livres para outros sinais ou barramentos de energia. Assim, de certa forma, elas são essenciais para minimizar a contagem de camadas.
Microvias
Com a tecnologia HDI, a via mecânica padrão atinge seus limites físicos e econômicos. É nesse ponto que as microvias se tornam essenciais. O IPC define uma microvia como um furo com uma relação de aspecto de 1:1 e um diâmetro tipicamente ≤ 0,15 mm (6 mil).
Perfuração a Laser e Precisão
Ao contrário dos vias passantes (through-hole) ou enterrados (buried), os microvias são tipicamente perfurados a laser. Isso permite extrema precisão e uma área de ocupação muito menor. Como os pulsos de laser podem ser controlados com alta precisão, eles são usados para perfurar exatamente uma camada dielétrica e parar em uma ilha de cobre alvo. Este processo é mais rápido do que a perfuração mecânica para pequenos diâmetros e evita as tensões mecânicas e os riscos de quebra de broca associados a pequenas brocas tradicionais.
Requisito de Proporção Estrita
A restrição de engenharia mais crítica para microvias é a razão de aspecto. Para garantir que a solução de galvanoplastia possa entrar efetivamente no furo e depositar uma camada de cobre confiável, a razão de aspecto é geralmente limitada a 1:1 ou 0,75:1.
Proporção de Aspecto = Profundidade da Broca / Diâmetro da Broca
Se o dielétrico (Prepreg) for muito espesso para um determinado diâmetro de microvia, o furo se torna um “poço profundo” que a química de galvanoplastia não consegue alcançar. Isso resulta em cobre fraco ou com vazios na base da via, levando a conexões intermitentes ou falha total durante a expansão térmica. Portanto, as microvias são quase sempre restritas à travessia de apenas uma camada (por exemplo, L1 para L2).
Microvias Empilhadas vs. Defasadas
Quando um sinal precisa atravessar múltiplas camadas HDI (como da Camada 1 para a Camada 3), os projetistas devem decidir entre empilhar ou escalonar as vias.
- Vias Empilhadas As vias são colocadas diretamente umas sobre as outras. Embora isso economize o máximo de espaço horizontal, é mais difícil de fabricar. A via inferior deve ser preenchida com cobre e a superfície “planarizada” (achatada) para que o próximo pulso de laser tenha um alvo plano. Se não for feito corretamente, o empilhamento pode se separar durante o calor do processo de soldagem.
- Vias Escalonadas As vias são deslocadas umas das outras com uma pequena distância entre elas. Esta é a configuração mais confiável, pois reduz a concentração de estresse térmico do eixo Z. No entanto, requer mais espaço de roteamento lateral para acomodar o deslocamento.
Benefícios de Alta Velocidade e "Via-In-Pad"
Microvias são a solução definitiva para integridade de sinal de alta velocidade. Como são fisicamente pequenas e abrangem apenas uma camada:
- Capacitância e Indutância: A capacitância e a indutância parasitas são drasticamente reduzidas quando comparadas com vias "through-hole", minimizando a distorção do sinal.
- Sem Estubs: Não há um “barril extra” pendurado na conexão, eliminando efetivamente problemas de ressonância encontrados em designs de furo passante.
- Via-Em-Pad (VIP): Microvias são tão pequenas que podem ser posicionadas diretamente dentro dos pads SMT de BGAs com passo de 0.5mm ou 0.4mm. Isso permite o “escape” vertical de sinais, que é frequentemente a única maneira de rotear processadores e chips de memória modernos com alta quantidade de pinos.
5. Custo e Capacidade de Fabricação
Embora as microvias reduzam o tamanho da placa, elas aumentam o custo de fabricação devido ao equipamento a laser especializado e aos processos HDI necessários. Nem todas as fábricas conseguem produzir microvias. Projetar com microvias geralmente requer um“1+N+1” ou “2+N+2”estrutura de empilhamento, onde N é o núcleo e os números representam as camadas de microvias adicionadas na parte superior e inferior.
Considerações Finais
O design bem-sucedido de vias em placas de circuito impresso (PCBs) é o resultado de decisões ponderadas tomadas no início do processo de design. Ao selecionar os parâmetros corretos de vias, posicionar estrategicamente as vias durante o roteamento e permanecer dentro dos limites de fabricação, os designers podem garantir uma PCB confiável e fabricável, sem complexidade desnecessária.
No PCBCool, orgulhamo-nos de dar vida aos seus projetos com nosso equipamento de fabricação de última geração. Nossa equipe de engenharia se destaca na otimização de projetos para atender aos requisitos de desempenho e manufaturabilidade. Com equipamentos de perfuração mecânica e a laser, podemos executar até mesmo os projetos mais intrincados, garantindo uma produção precisa e eficiente, mantendo os mais altos padrões de qualidade.
Perguntas Frequentes (FAQ)
O projeto incorreto pode causar interferência de sinal, reflexão ou atraso, especialmente em projetos de alta frequência.
O PCB HDI utiliza microvias, vias cegas e vias cegas para alcançar maior densidade de roteamento e tamanhos menores.
O "Efeito Stub" refere-se a partes não utilizadas de um via, que podem atuar como fontes de interferência eletromagnética, causando reflexão de sinal e capacitância ou indutância parasita, afetando assim a integridade do sinal.
O número e o tipo de vias aumentam diretamente as etapas de processamento, elevando assim a dificuldade e os custos de fabricação.
Sim, devido ao seu pequeno diâmetro, ele tem dificuldades em manter a qualidade em altas velocidades.

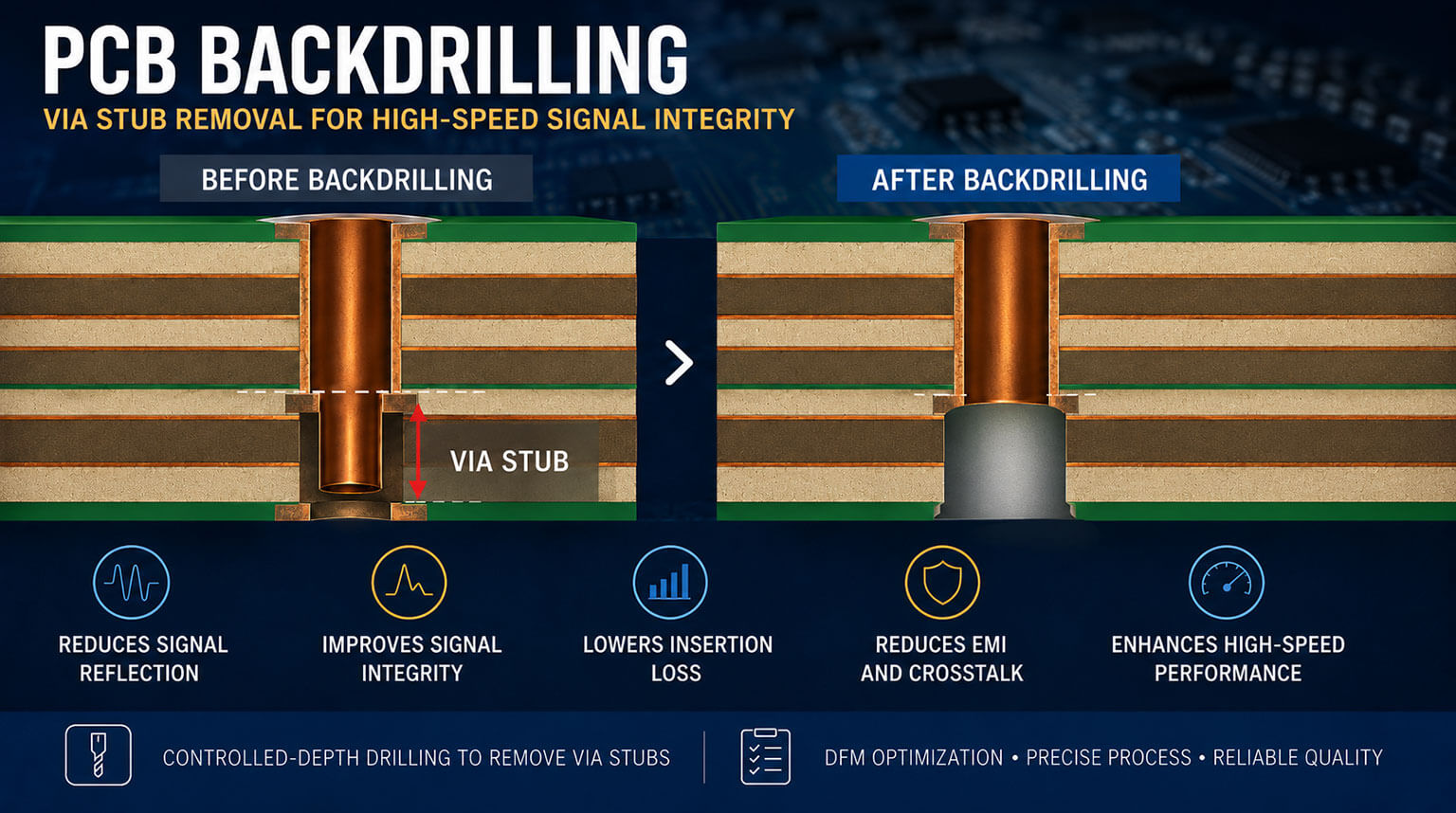

O "back-drilling" é uma técnica onde camadas de cobre extras (geralmente porções "stub") são removidas de vias através de perfuração pela parte traseira da PCB, reduzindo reflexão e interferência de sinal.
Anel anular é o anel de cobre que circunda um via, garantindo a conexão elétrica adequada entre o via e outras partes da placa de circuito impresso (PCB).
Escolha um fabricante com tecnologias e equipamentos avançados, como perfuração a laser e perfuração mecânica de precisão, para atender a requisitos complexos de design de vias.
