Guía de Pines del Arduino Nano: Consejos Seguros, Arriesgados y Prácticos
El Arduino Nano es miniatura, potente y versátil, siempre y cuando su los pines se usan correctamente según la asignación de pines del Arduino Nano. Los principiantes a menudo intentan memorizar los números de los pines del Arduino Nano, pero este enfoque falla en proyectos reales. Los problemas suelen surgir cuando los pines no se comportan como se esperaba o cuando Configuración de pines son incorrectos, los temporizadores son incompatibles o las comunicaciones fallan.
Esta guía explica cómo funciona el pinout del Arduino Nano en escenarios del mundo real, qué pines son confiables, cuáles requieren atención especial y cómo los ingenieros realmente eligen los pines al diseñar un circuito.

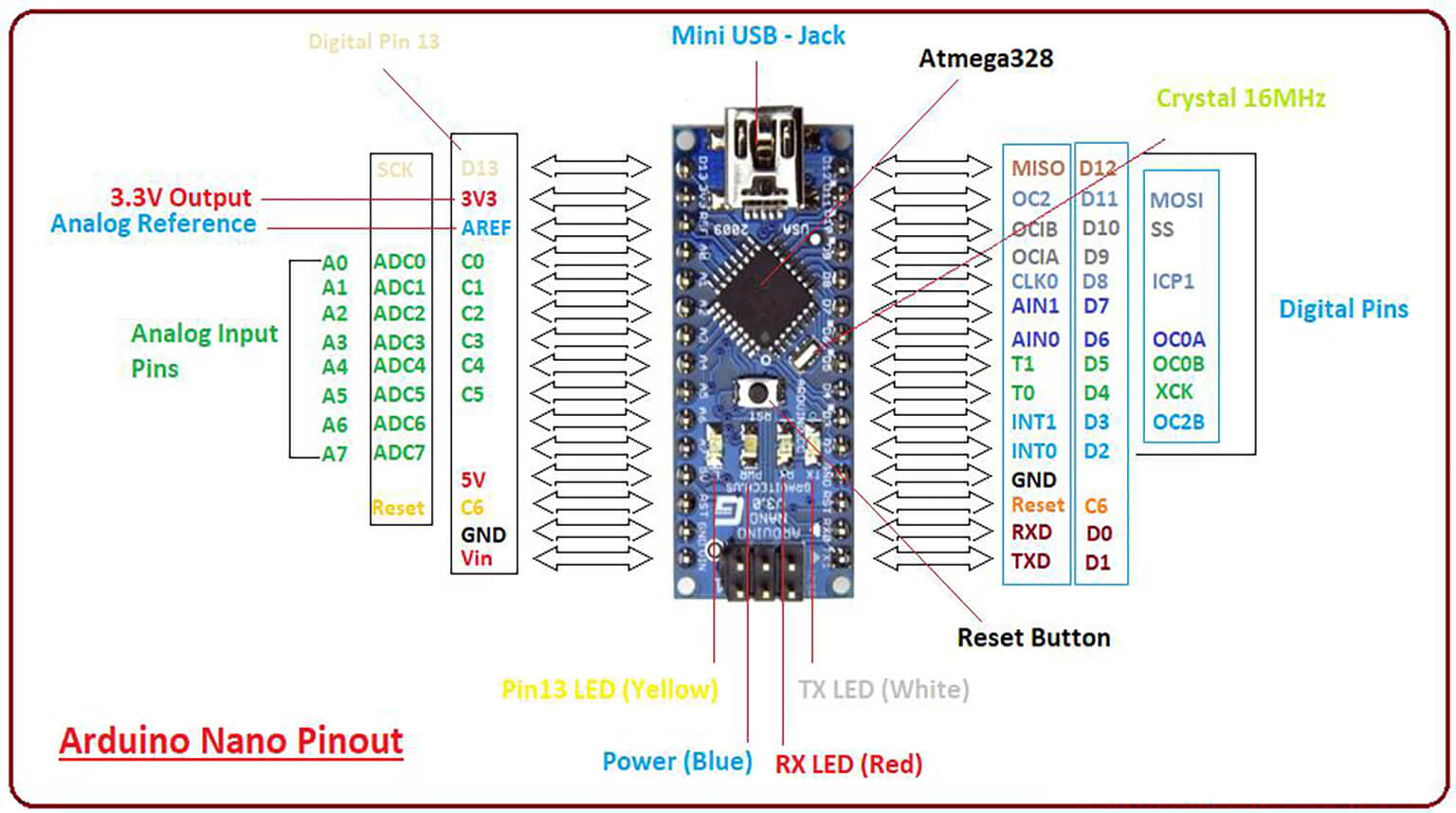

Resumen rápido del Pinout de Arduino Nano
La asignación de pines del Arduino Nano se centra en el microcontrolador ATmega328P, que utiliza el mismo núcleo que el Arduino Uno pero en un formato más pequeño.
Características clave:
- 14 pines de E/S digitales
- 8 pines de entrada analógica
- Interfaz de programación USB
- Diseño compacto y compatible con protoboard
Debido a su pequeño tamaño, una planificación cuidadosa de la disposición de los pines es más crítica que en placas más grandes.
Pines Digitales: No Todos Son Iguales
El Arduino Nano tiene 14 pines digitales, D0-D13, pero no todos se comportan igual. Algunos pines son de propósito general y seguros de usar en la mayoría de las aplicaciones, mientras que otros tienen funciones de hardware especiales que requieren atención.
Pines de Propósito General
Los pines de propósito general son simples, predecibles y no tienen limitaciones especiales. Se suelen utilizar para:
- LEDs
- Botones
- Relés
- Sensores
Los pines generales confiables incluyen D2, D3, D4, D5, D6 y D7. Estos pines son estables y confiables en la mayoría de los proyectos.
Pines PWM (D3, D5, D6, D9, D10, D11)
Los pines PWM (Modulación por Ancho de Pulso) se usan típicamente para:
- Control de velocidad del motor
- Control de brillo de LED
- Control de servidor
Sin embargo, los temporizadores pueden entrar en conflicto con los pines PWM, afectando funciones como delay(), millis() o ciertas bibliotecas Servo.
Consejo de ingeniería:
No utilices todos los pines PWM a ciegas. Planifica cuidadosamente la asignación de tus pines basándote en los requisitos de tu proyecto.
Pines de comunicación serie (D0 y D1)
Pines
- D0 – RX
- D1 – TX
Estos pines están conectados al convertidor USB a serial.
Error Común de Principiante
Usar sensores con D0 o D1 mientras también se usa el Monitor Serie puede causar:
- Datos aleatorios
- Fallos en la carga
- Comportamiento inestable
Consejo de ingeniería:
No use D0 y D1 a menos que entienda completamente la comunicación serial, o su proyecto no requiera conectividad USB.
Pines Analógicos: Más que solo Entradas
El Arduino Nano tiene ocho pines analógicos, A0 a A7.
Pines A0–A5
Estos pines pueden funcionar como:
- Entradas analógicas
- Pines digitales (D14–D19)
Se utilizan comúnmente para:
- Potenciómetros
- Sensores (gas, luz, presión)
Pines A6 y A7 (Caso especial)
Los pines A6 y A7 son solo analógicos y no se pueden usar como pines digitales.
Problema del mundo real:
Muchos principiantes intentan usar A6/A7 con sensores digitales y fallan.
Pines de alimentación: los pines más mal utilizados
Pines de Alimentación Importantes:
- VIN – Entrada de alimentación (se recomienda 7–12V)
- 5V – 5V regulados (salida o entrada regulada)
- 3.3V – Salida de 3.3V con corriente limitada
- GND – Tierra
Errores comunes de energía:
- Alimentar motores directamente desde el pin de 5V
- Suministrando 12V directamente al pin de 5V
- Ignorando un terreno común
Estos errores pueden causar reinicios inesperados, sobrecalentamiento o daños permanentes en la placa.
Pines I2C (A4 y A5)
Pines
- A4 – SDA
- A5 – SCL
Dispositivos I2C Comunes:
- Pantallas OLED
- Módulos RTC
- EEPROMs
Consejo de ingeniería:
I2C es confiable, pero los cables largos y una mala conexión a tierra pueden causar fallos de comunicación. Mantén las conexiones lo más cortas posible.

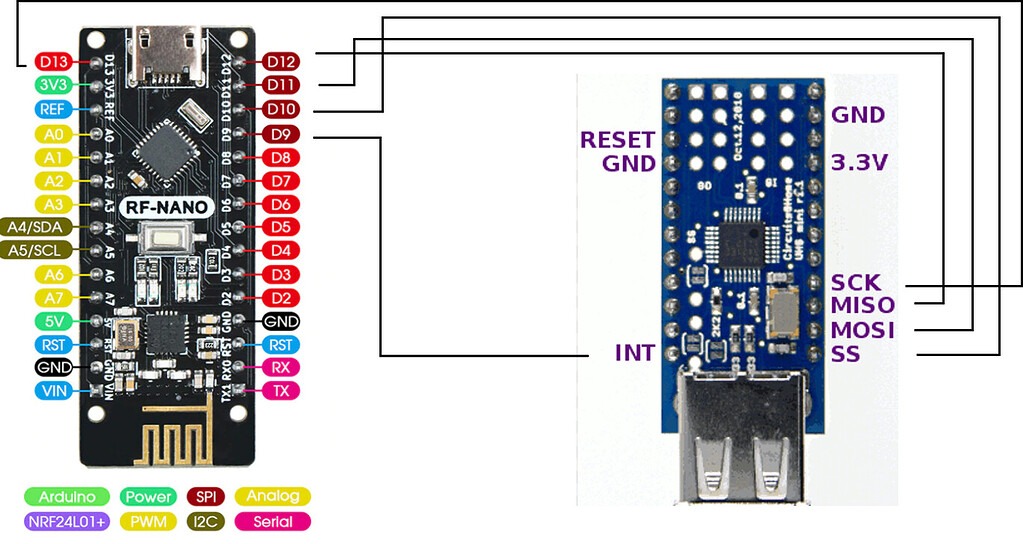

Pines SPI: Rápidos pero sensibles al tiempo
Pines SPI en el Arduino Nano:
- D10 – SS
- D11 – MOSI
- D12 – MISO
- D13 – SCK
Dispositivos SPI comunes:
- Tarjetas SD
- Pantallas TFT
- Sensores de alta velocidad
Consejo de ingeniería:
El LED a bordo está conectado a D13, lo que puede interferir con la temporización SPI en diseños sensibles.
Pines que requieren atención especial
Basado en la experiencia real de proyectos, los siguientes pines requieren precaución adicional en su plan de pinout de Arduino Nano:
- D0, D1 – Pueden entrar en conflicto con la comunicación serial
- D10–D13 – Posibles conflictos de SPI
- A6, A7 – Solo analógicas; no se pueden usar como pines digitales
- Pin de 5V – Riesgo de sobrecorriente
Los circuitos bien diseñados evitan usar estos pines a menos que sea necesario.
Flujo de trabajo del mundo real para elegir pines
La selección de pines nunca es arbitraria en proyectos de ingeniería reales. Los ingenieros planifican la asignación de pines durante la fase de diseño, incluso antes de que se conecte un solo cable o se escriba una línea de código.
- Reservar pines de comunicación primero
Los pines de comunicación para UART, I2C o SPI son limitados y muy valiosos, por lo que se asignan al principio del proceso de diseño.
- Asigne los pines PWM con cuidado
Los pines PWM generalmente se conectan a motores, LEDs o señales de control y dependen de temporizadores internos. La selección ciega de pines PWM puede generar conflictos de temporizadores y un comportamiento poco fiable.
- Mantén la energía y la tierra limpias
Los ingenieros evitan sobrecargar cualquier pin de alimentación individual y mantienen las señales ruidosas alejadas de los pines analógicos sensibles. Una gestión adecuada de la distribución de los pines de alimentación minimiza el ruido, las caídas de voltaje y las lecturas imprecisas de los sensores.
- Deja algunos pines libres
Los ingenieros experimentados evitan usar todos los pines disponibles. Dejar algunos pines libres permite futuras expansiones, depuraciones o pruebas sin rediseñar el circuito.
Errores comunes de pines para principiantes en el Nano
Los principiantes a menudo se encuentran con problemas porque eligen pines sin comprender la distribución de pines de la Nano y las funciones especiales de ciertos pines. Los errores comunes incluyen:
- Selección aleatoria de pines
Los principiantes pueden seleccionar cualquier pin libre sin comprobar si entra en conflicto con temporizadores, comunicación serie o el comportamiento de inicio.
- Ignorando conflictos de temporizador
Los temporizadores internos son compartidos por algunos pines. Usarlos juntos para PWM, retardos o ciertas librerías puede causar fallos en las funciones basadas en tiempo.
- Sobrecarga de pines de alimentación
Conectar demasiados sensores o módulos puede provocar caídas de voltaje o reinicios de la placa.
- Uso indebido de pines serie como GPIO general
Los pines serie (D0, D1) están conectados a dispositivos USB o de depuración. Usarlos para LEDs o botones puede interrumpir la programación y el monitoreo serie.
Muchos problemas que parecen errores de software en realidad son causados por una mala planificación de la asignación de pines.
Ejemplo práctico de asignación de pines
Un proyecto típico de Arduino Nano puede incluir sensores, botones y algunas salidas. Una asignación de pines bien organizada mantiene el proyecto estable y fácil de ampliar.
- Pines digitales D2–D7
Preferible para sensores y botones; de propósito general y no interfieren con la comunicación o las cargas.
- Pines D9 y D10
Utilizados como salidas PWM; pueden controlar motores, atenuar LED u operar actuadores. El comportamiento del temporizador se comprende bien.
- Pines Analógicos A0–A3
Apto para sensores analógicos como temperatura, luz o presión; mantenido alejado de señales digitales ruidosas.
- Pines A4 y A5
Reservado para comunicación I2C (pantallas, módulos RTC u otros dispositivos I2C).
- Pines D0 y D1
Generalmente no es necesario en la mayoría de los proyectos; mantenerlos libres ayuda a evitar problemas de carga y facilita la resolución de problemas.
Consideraciones finales
Aprender los pines del Arduino Nano no se trata de memorizar números o diagramas. Se trata de comprender el propósito de cada pin y usarlo intencionadamente:
- Algunos pines son seguros para uso general
- Algunos tienen funciones especiales
- Se debe evitar a otros en ciertas situaciones
Seleccionar el pinout de forma temprana y lógica durante el diseño del proyecto hace que el sistema sea más estable, más fácil de depurar y más sencillo de actualizar. Una buena planificación del pinout puede convertir un proyecto débil en uno sólido.
