Desarrollo de un Estuche de Dispositivo Portátil de Biomarcadores de Sudor
En el deporte de élite, el máximo rendimiento ya no está determinado únicamente por la intensidad del entrenamiento, sino por una comprensión precisa del estado fisiológico del atleta.
En los últimos años, los avances en la tecnología de biosensores e inteligencia artificial han allanado el camino para una nueva categoría de dispositivos en el atletismo profesional: wearables inteligentes capaces de recopilar y analizar datos fisiológicos en tiempo real.
Entre estas, la monitorización de biomarcadores a través del sudor está emergiendo como una dirección particularmente prometedora. A diferencia de las métricas tradicionales como la frecuencia cardíaca o el seguimiento del movimiento, estos biomarcadores proporcionan una visión directa del estado metabólico, los niveles de estrés y la fatiga de un atleta.
Sin embargo, el desafío central es:
👉 ¿Cómo se comprimen las “capacidades de prueba de grado de laboratorio” en un dispositivo que se puede usar a largo plazo, fabricar a escala y operar de manera confiable en condiciones intensas?
Este fue el desafío central del proyecto.
Antecedentes del proyecto
El 21 de noviembre de 2025, PCBCool recibí una consulta de un cliente en Serbia.
El cliente era una empresa innovadora en etapa de crecimiento centrada en la intersección de la neurotecnología y los dispositivos portátiles. Su objetivo era crear una plataforma de monitorización fisiológica específicamente para atletas profesionales.
Durante las discusiones iniciales, el cliente explicó que estaban explorando el desarrollo de un dispositivo usable (wearable) capaz de rastrear biomarcadores humanos e integrar los datos recopilados con sistemas de IA existentes. Buscaban un socio con las capacidades de fabricación e ingeniería adecuadas para dar vida a esta visión.
Tras un análisis más profundo de los requisitos del cliente, quedó claro rápidamente que no se trataba de un dispositivo vestible convencional para el consumidor.
Basado en la descripción, el enfoque técnico central del dispositivo incluía:
- Detección de biomarcadores basada en el sudor (en lugar de simple seguimiento del movimiento)
- Integración con IA para análisis de datos en tiempo real e insights predictivos
- Aplicaciones en manejo del estrés, alertas de sobreentrenamiento y optimización del rendimiento
Estos casos de uso exigieron un enfoque de hardware fundamentalmente diferente.
A diferencia de los relojes inteligentes o las pulseras de actividad ordinarias, el dispositivo tuvo que ser diseñado para entornos de alta intensidad:
Durante el entrenamiento y la competición, estaría expuesto a alta humedad, alta salinidad (sudor) y un impacto físico significativo, al tiempo que seguiría necesitando mantener una recopilación de datos estable y precisa.
Sus usuarios objetivo eran atletas profesionales, lo que significaba:
- El dispositivo necesitaba ser cómodo para llevarlo puesto a largo plazo
- Tenía que operar de manera confiable en condiciones extremas.
- Los datos debían ser de alta precisión, baja latencia y consistentemente reproducibles
De este análisis, concluimos:
El cliente no buscaba un wearable “con todas las funciones”. Necesitaban una plataforma de hardware que se acercara a la fiabilidad de grado médico.
Desafíos Técnicos Centrales y Soluciones
Una vez que el alcance del proyecto estuvo claro, nuestro equipo de ingeniería desglosó la ruta de implementación del dispositivo e identificó varios desafíos técnicos críticos.
Estos desafíos no se limitaron a un solo componente; abarcaron materiales, diseño estructural, electrónica y procesos de fabricación.
Fiabilidad a largo plazo en un entorno de sudor
A diferencia de la electrónica típica, este dispositivo operaría en contacto constante con el sudor, que contiene sales (como NaCl), ácido láctico y varios metabolitos, todos corrosivos. Los riesgos típicos de falla incluían:
- Juntas de soldadura de PCB corroídas bajo alta humedad y exposición a la sal
- Oxidación de contactos metálicos que lleva a un aumento de la resistencia de contacto
- Cortocircuitos localizados o deriva del rendimiento por exposición prolongada al sudor
Nuestra evaluación de ingeniería:
Simplemente confiar en una “clasificación de resistencia al agua” (por ejemplo, IP67) es insuficiente.
👉 Impermeable ≠ a prueba de sudor
El sudor no es solo un líquido, es una solución electrolítica que puede acelerar la corrosión.
Enfoque de solución:
Recomendamos mitigar el riesgo en tres frentes:
- Nivel de material:
Aplicar tratamientos de superficie resistentes a la corrosión (por ejemplo, ENIG o chapado selectivo en oro) en áreas clave, evitando el cobre expuesto
- Nivel estructural:
Sella las áreas sensibles para prevenir la acumulación de sudor
- Nivel de proceso:
Aplique revestimiento conformante en áreas críticas del circuito para reducir el riesgo de migración electroquímica.
Diseño Resistente a Interferencias para Señales Biológicas Débiles

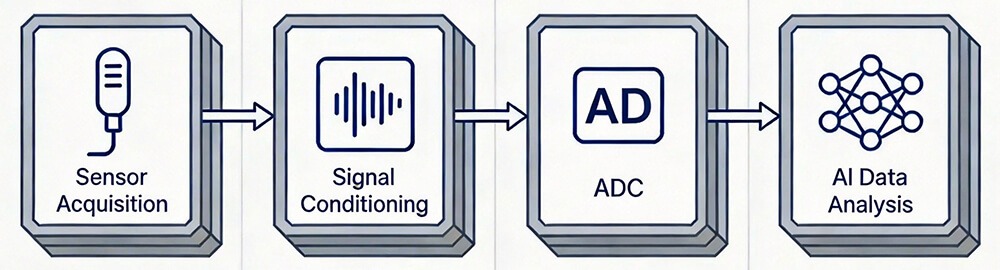

El dispositivo recopila señales de biosensores y de sensores químicos, las cuales típicamente exhiben:
- Amplitud muy baja (rango de μV a mV)
- Alta susceptibilidad a la interferencia electromagnética (EMI)
- Sensibilidad extrema al ruido
Riesgos Típicos:
Durante la actividad física, el dispositivo se enfrenta a:
- Contacto inestable debido al movimiento corporal
- EMI de dispositivos electrónicos cercanos
- Acoplamiento de ruido de sus propios sistemas de alimentación
Estrategia de ingeniería:
En la fase de diseño de PCB, nos enfocamos en:
- Aislamiento analógico/digital: Evitar que las señales digitales de alta velocidad interfieran con el front-end analógico
- Estrategia de conexión a tierra: Utilice planos de referencia continuos para reducir la impedancia de la ruta de retorno
- Blindaje y optimización de rutas de señal Rutas cortas, diferenciales o blindadas para señales sensibles
- Optimización de la integridad de potencia: Implementar filtrado y desacoplamiento para minimizar el ruido de la fuente de alimentación
👉 El objetivo no eran solo “señales funcionales”, sino estabilidad y repetibilidad a largo plazo.
Compensaciones estructurales entre la miniaturización y la ergonomía
Un dispositivo usable debe adaptarse al cuerpo humano, manteniéndose lo más ligero y delgado posible.
En la práctica, esto crea conflictos de ingeniería claros:
- Los componentes electrónicos requieren espacio para el diseño
- El tamaño de la batería es difícil de reducir
- Los elementos estructurales deben garantizar la resistencia y el sellado.
Evaluación de ingeniería:
Las PCBs rígidas tradicionales luchan por cumplir todos estos requisitos simultáneamente:
- Flexibilidad para adaptarse a las curvas del cuerpo
- Diseño compacto y eficiente en espacio
- Fiabilidad a largo plazo
Solución:
Recomendamos una solución de PCB rígida-flexible, que ofrecía las siguientes ventajas:
- Circuitos flexibles en áreas de flexión para conformidad corporal
- Secciones rígidas en áreas de componentes críticos para garantizar la fiabilidad de la soldadura
- Menor necesidad de conectores, mejorando la fiabilidad general
Este enfoque también reduce el cableado interno, mejorando la consistencia del ensamblaje.
Integración de la Estructura Impermeable y el Proceso de Fabricación
Dado que el dispositivo se usaría durante actividades de alta intensidad, debía ser no solo resistente al agua, sino también:
- Resistente a impactos
- Resistente al sudor
- Sellado y estable a largo plazo.
Concepto erróneo común:
Muchos proyectos se centran únicamente en lograr una clasificación IP.
👉 Una clasificación IP es un resultado de prueba, no una metodología de diseño.
Enfoque de ingeniería:
Introdujimos la co-optimización del diseño y del proceso desde el principio:
- Diseño de sellado estructural: Utilice juntas tóricas o ranuras de sellado para controlar las rutas de los líquidos
- Sobremoldeo Encapsular la electrónica principal para mejorar la protección
- Fiabilidad de la interfaz: Refuerza puntos débiles como botones y conectores
Biocompatibilidad y seguridad de uso a largo plazo
Dado que el dispositivo está en contacto directo con la piel, la selección del material influye tanto en la comodidad como en la seguridad.
Requisitos clave:
- Evita la irritación de la piel o las reacciones alérgicas
- Soporta uso prolongado (horas o uso todo el día)
- Cumple con los estándares de materiales de grado médico (por ejemplo, ISO 10993)
Orientación de ingeniería:
- Utilice silicona de grado médico u otros materiales biocompatibles para la carcasa y las superficies de contacto con la piel
- Evite metales expuestos propensos a causar alergias
- Diseñe espacio para la validación y prueba de materiales
Resultados del Proyecto y Valor para el Cliente
Después de finalizar el enfoque técnico, el equipo de PCBCool y el cliente iniciaron rápidamente talleres técnicos en línea. Ingenieros de ambos lados revisaron en detalle los esquemas de diseño, el procesamiento de señales, la selección de materiales y los procesos de protección para asegurar que cada detalle cumpliera con altos estándares.
El diseño final fue acordado rápidamente y de inmediato pasó a producción prototipo. Considerando el ajustado plazo del cliente, brindamos un servicio acelerado:
- Desde el diseño final hasta el PCBA y las pruebas completadas, todo el proceso duró solo cuatro días.
- En todo momento, nuestro equipo de ingeniería mantuvo una comunicación estrecha con el cliente, proporcionando retroalimentación oportuna y mejoras iterativas.
Los resultados de la colaboración inicial superaron las expectativas:
- El cliente elogió mucho nuestra capacidad técnica y capacidad de respuesta
- Obtuvimos una comprensión profunda de sus requisitos innovadores, sentando una base sólida para una asociación continua.
El proyecto se acerca ahora a la producción en masa, con planes de avanzar más después de una visita del cliente in situ.
Consideraciones finales
Desde el concepto hasta la ejecución, el desarrollo de dispositivos vestibles de alta gama no se trata solo de la fabricación de productos electrónicos, sino de un desafío de ingeniería de sistemas:
- Profundidad técnica: Placas de circuito impreso rígido-flexibles, manejo de señales débiles, impermeabilización, resistencia a la corrosión por sudor, biocompatibilidad de materiales
- Experiencia en ingeniería: Desde la evaluación del diseño hasta la validación del prototipo y el soporte de producción
- Valor para el cliente: Alta fiabilidad, rendimiento superior y riesgo minimizado
PCBCool no solo fabrica hardware complejo. A través del análisis de ingeniería y la planificación de soluciones, ayudamos a los clientes a transformar conceptos innovadores en productos vestibles confiables y de alto valor.
