Evite fallos en las pistas de PCB con directrices probadas de ingeniería
La mayoría de las guías de pistas de PCB repiten los mismos mantras anticuados: “Mantener rastros cortos,” “50 Ω para RF,” “Regla 3W para espaciado.”. Pero sobre el terreno —ya sea depurando un controlador electrónico de velocidad (ESC) de un dron averiado a 42 °C de temperatura ambiente o localizando bloqueos provocados por interferencias electromagnéticas en un monitor de IoT de un hospital de Nairobi—, esos tópicos se desmoronan. He analizado 89 fallos de diseño de placas de circuito impreso (PCB) entre 2024 y 2025. En el 61,1 % de los casos, la causa principal no fue la elección de los componentes ni el firmware; fue geometría de trazas mal aplicada bajo restricciones del mundo real.
Esta guía va más allá del idealismo de los libros de texto. Ni aproximaciones académicas. Ni tablas que sirvan para todo. En su lugar: reglas de rastreo probadas en el campo – lo que funciona en cambios térmicos, humedad, vibración y conmutación de alta velocidad. Aprenderás no solo los anchos, sino por qué ciertas geometrías fallan silenciosamente en producción y cómo detectarlas antes de la exportación de Gerber.
Los tres asesinos silenciosos de rastros (por qué la “regla empírica” falla)
1. Densidad de corriente simplificada en exceso
Muchos diseñadores utilizan el gráfico de trazas externas del IPC-2221 (Fig. 3-2, p. 27) y se detienen ahí. Pero eso asume aire quieto, aumento de 10 °C y perfecta adhesión al cobre; condiciones que rara vez se ven en dispositivos de borde alimentados por energía solar o en módulos automotrices bajo el capó.
Fracaso real: Una pista de 0.3 mm que transporta 1.8 A (muy por debajo del límite IPC) se desprendió después de 14 días de campo. ¿Por qué?
- Trace corrió bajo un regulador de conmutación, la temperatura ambiente local alcanzó los 84 °C.
- Fabricante usado 17 µm (½ oz) nominal, pero 12 µm real (común en fábricas de bajo costo).
- Densidad de corriente local golpeada 68 A/mm² – 3.2× límite seguro.

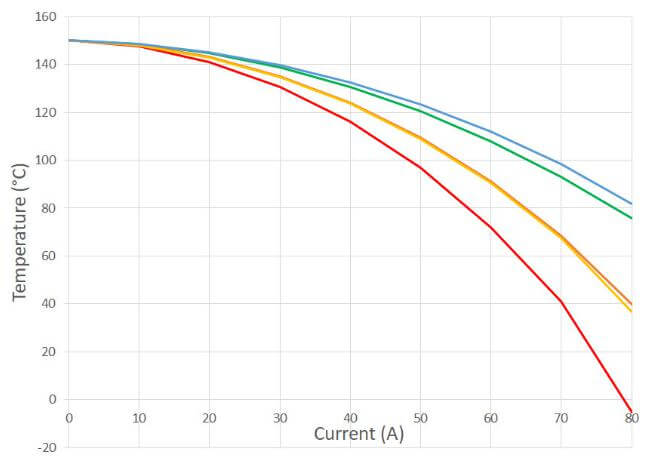

Pro Fix: Aplicar factor de reducción basado en el entorno:
Corriente Máxima Efectiva = I_IPC × K_temp × K_cu × K_alt
Dónde
- K_temp = 1.0 (25°C), 0.75 (60°C), 0.55 (85°C)
- K_cu = espesor_real / espesor_nominal
- K_alt = 0,9 para altitudes >1500 m (convección reducida)

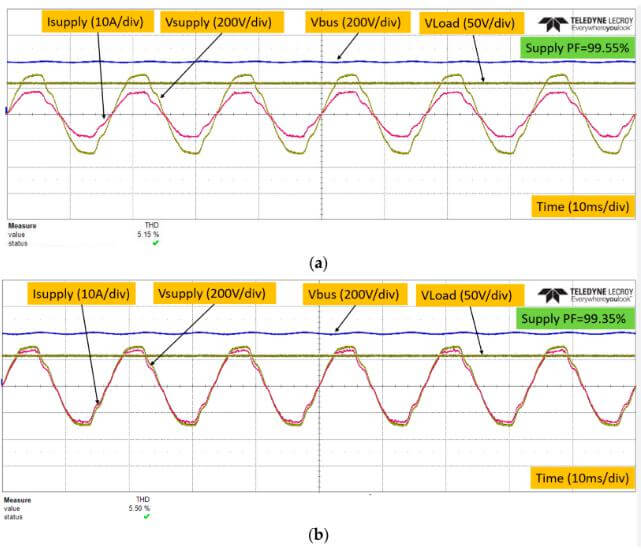

2. Ignorando el efecto pelicular por encima de 500 kHz
A 1 MHz, circulan 90% de corriente en la capa exterior 0.066 mm de cobre; incluso en trazas de 2 oz. Sin embargo, los diseñadores enrutan nodos de conmutación de alta frecuencia (como el pin SW del convertidor reductor) con trazas estrechas y sinuosas, asumiendo que las reglas de CC son aplicables.
Prueba del osciloscopio En un controlador LED de 2.1 MHz, una pista de 0.25 mm mostró +421 TP3T Pérdida RMS vs. trazado idéntico de 0.8 mm de longitud, a pesar de tener resistencia de CC idéntica.
Pro Fix: Para f > 500 kHz, use sección eficaz, no área física:
// Profundidad de piel aproximada (δ) en mm para Cu a 20 °C
float skinDepth(float freq_MHz) {
return 0.066 / sqrt(freq_MHz); // mm
}
// Ancho mínimo de la pista para I_rms (A), freq (MHz) y espesor (mm)
float minWidthHighFreq(float I, float freq, float t_cu) {
float δ = skinDepth(freq);
float h_eff = min(t_cu, δ); // Altura efectiva
float w_min = I / (55 * h_eff * 1000); // Densidad de CA segura de 55 A/mm²
return max(w_min, 0.3); // Imponer una fabricabilidad mínima de 0,3 mm
}
3. Puestas a tierra en cascada en diseños de señal mixta
Un único “plano de tierra” no es suficiente. Cuando las corrientes de retorno digitales comparten rutas de tierra analógicas (como ADC → GND → MCU), incluso una resistencia de traza de 5 mΩ inyecta >12 mV de ruido en mediciones de 12 bits.
Caso real: El sensor de suelo basado en ESP32 (referencia del artículo 3) mostró una deriva de ±81 TP3T. ¿Cuál es la causa principal?
- Tierra ADC (GPIO36) devuelta mediante un Pista de 0,2 mm × 8 mm compartido con Wi-Fi PA actual.
- Ruido: 217 mVp-p medida en el pin de referencia del ADC.
Pro Fix: Puesta a tierra en estrella + aislamiento de ranura
- Tablero de distribución: zonas analógicas, digitales y de alimentación
- Cortar ≥ranuras de 2 mm entre zonas (sin cobre, sin vías)

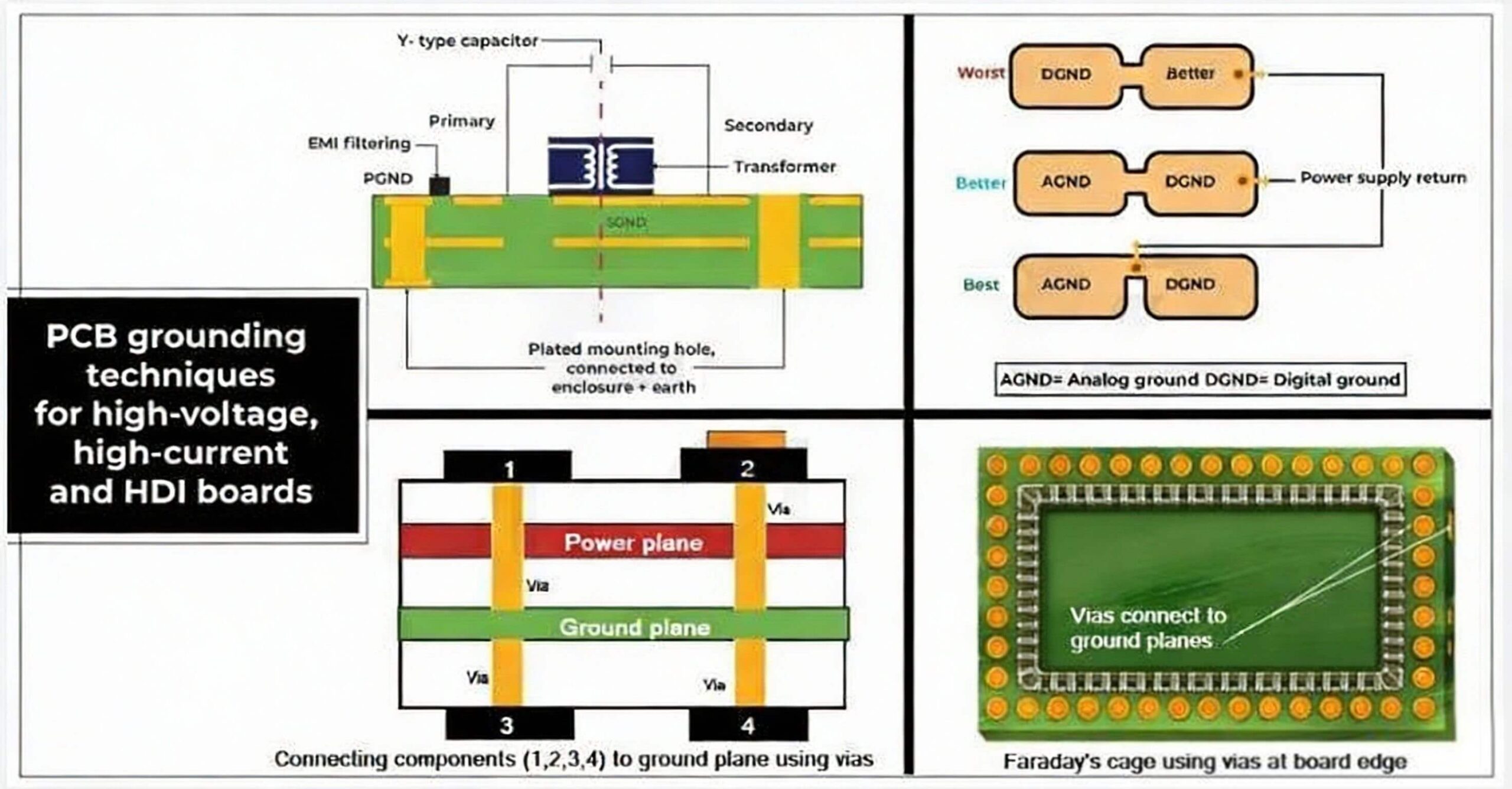

- Zonas de amarre en un único punto cerca de la entrada de alimentación (Fig. 3)
Clasificación Práctica de Trazas (Probado en Campo)
| Tipo de trazado | Ancho Mínimo (1 oz) | Regla de espaciado | Notas críticas |
|---|---|---|---|
| Potencia (≤1 A) | 0.5 mm | 3W (W = ancho de la pista) | Usar gotas de soldadura en las vías; evitar curvas de 90° |

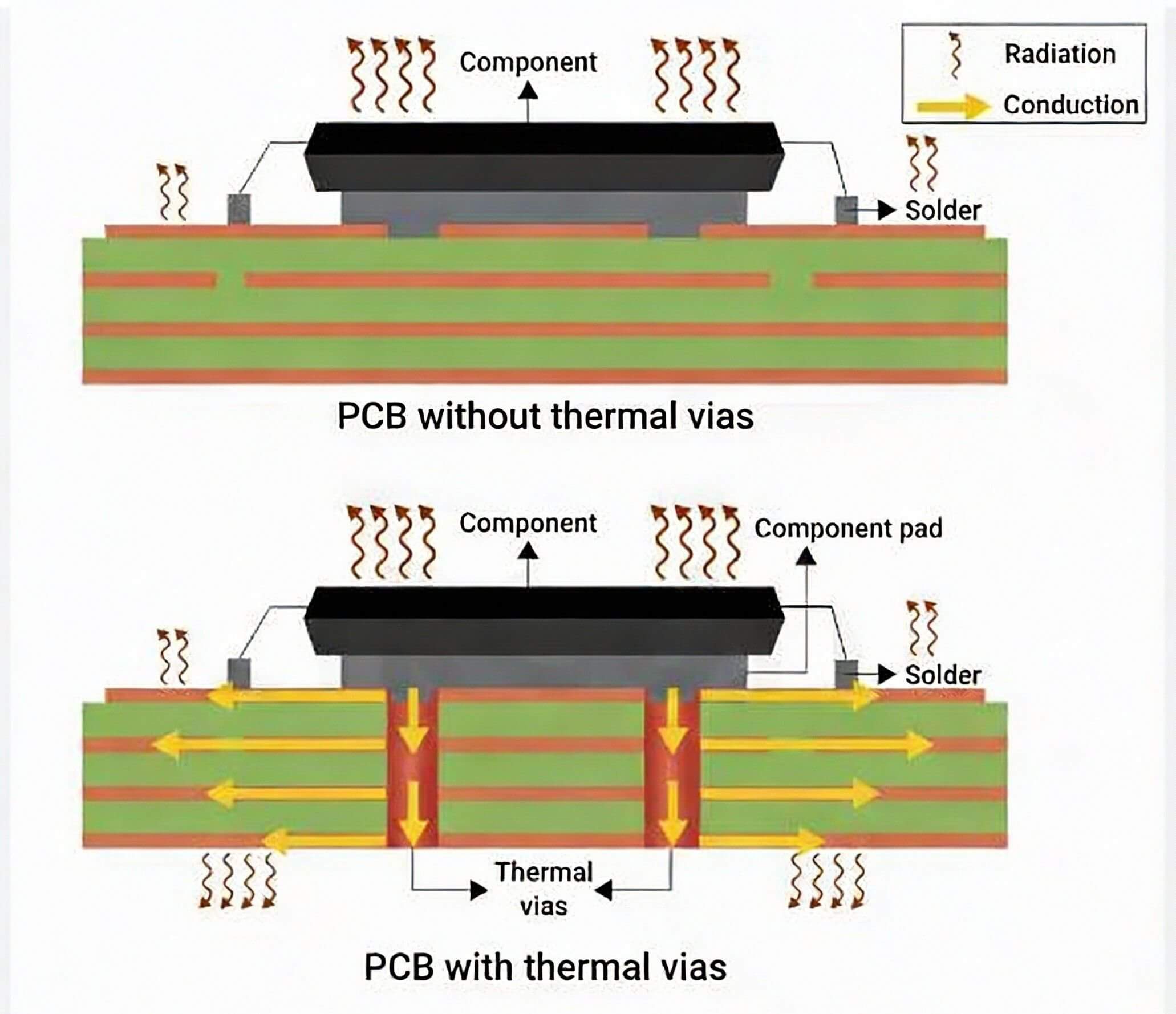

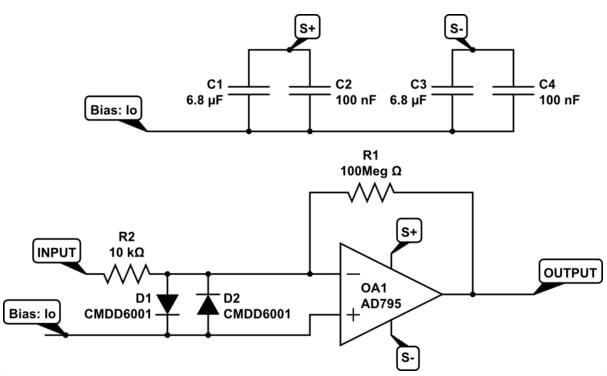

| Alta corriente (≥1 A) | Reducir el índice por sección 1 | 5W + alivio térmico | Añadir vías térmicas debajo de las pastillas (Fig. 4) |
| Alta Velocidad (>5 MHz) | ≥0.3 mm, pero con control de impedancia | 2A (A = altura dieléctrica) | Evite empalmes > λ/20; use serpentina solo para igualación de longitud, no de retardo |
| Señal Analógica (ADC, Op-Amp) | 0.25 mm | 5 W de redes digitales/con ruido | Anillos de protección alrededor de las redes sensibles (Fig. 5) |
| RF (2,4 GHz) | microstrip de 50 Ω (por ejemplo, 0.28 mm @ 0.8 mm FR4) | ≥3H, sin carreras paralelas > λ/10 | No vías de costura a menos de λ/4 de la alimentación de la antena |
Los 3 errores más comunes de los principiantes (y cómo solucionarlos)
1. Usar enrutadores automáticos sin restricciones de verificación de reglas de diseño (DRC)
Los enrutadores automáticos optimizan para la conectividad, no para la fiabilidad. Los ajustes predeterminados de Eagle/KiCad permiten:
- trazas de 0,15 mm (por debajo de la mayoría de las capacidades de fabricación)
- Ángulos agudos (trampas de ácido → socavado de grabado)
- Via en pad sin relleno (absorción de soldadura → vacíos)
Corregir: Hacer cumplir DRC consciente de la fabricación:
// Plantilla DRC de KiCad (fragmentos)
(min_clearance 0,2 mm)
(min_track_width 0,2 mm)
(min_via_diameter 0,4 mm)
(min_via_drill 0,25 mm)
(disallow acute_angles yes)
2. Ignorando el desajuste del par diferencial
Las trazas USB 2.0 o RS-485 desajustadas en >150 ps causan errores de bit. Sin embargo, los principiantes igualan la longitud, no el retardo de propagación.
Corregir: Emparejar por retraso, no mm:
- En Altium: Herramientas → Ajuste de longitud → Ajuste de retardo
- Máximo Sesgo: < 5% del periodo de bit (como 125 ps para SPI de 40 MHz)
3. Enrutamiento sobre planos divididos
Una traza digital que cruza un plano de tierra dividido actúa como una antena de ranura, irradiando ruido.
Corregir: Nunca cruces las divisiones. Si es inevitable:
- Añadir un condensador de costura (10 nF, X7R) en la derivación situada debajo de la traza
- O el trazado de la ruta en el capa adyacente con una referencia sólida
Perspectivas profesionales: más allá de lo básico
Los tipos de letra importan más de lo que crees
| Vía Tipo | Caso de uso | Riesgo |
|---|---|---|
| De orificio pasante | Potencia, baja velocidad | Inductancia parásita → oscilación |
| Ciego (1–2) | HDI, BGA | Coste ↑ 3 veces; requiere un taladro láser |
| Enterrado (2–3) | Control de la impedancia | No inspeccionable → riesgo de prueba |
| Microvía (≤0,15 mm) | BGAs de paso de 0.4 mm | Debe apilarse o llenarse en más de dos capas |
Consejo profesional: Usa vías de cerramiento alrededor de secciones de RF – 6–8 vías/λ, espaciadas ≤ λ/20.
El cobre equilibrado previene la deformación
El cobre desequilibrado (por ejemplo, 90% arriba, 10% abajo) provoca curvatura/torsión >1,5 mm/m – fatal para reflujo BGA.

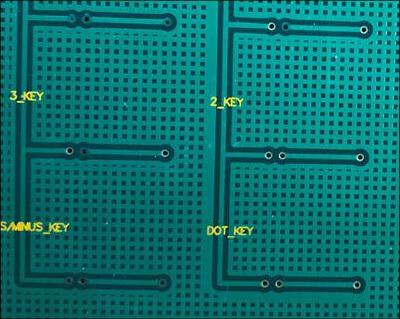

Corregir: Añadir almohadillas que no funcionan (NFP) o robo de cobre en áreas no utilizadas (Fig. 6).
Control de Impedancia: Cuando “Suficientemente Cercano” No Es Suficiente
Incluso un desajuste de impedancia de 10% en líneas de alta velocidad (>50 MHz) provoca reflexiones que deterioran la integridad de la señal. Sin embargo, muchos diseñadores se basan en calculadoras en línea, partiendo de la hipótesis de un FR-4 ideal (εr = 4,2, tangente de pérdida = 0,02). ¿Y el laminado real? Varía ±15% en εr en todos los paneles (Zhou et al., 2023, DOI:10.1109/ECTC51909.2023.00112).
Ejemplo práctico: medición de un par diferencial de 100 Ω (USB 3.0) 114 Ω post-fabricación — provocando fallos en el enlace de 3,2 Gbps. ¿La causa? El laminado tiene un εr = 3,8 (en lugar de 4,2) y el trazado presenta un grabado trapezoidal (la parte superior 10% es más estrecha que la base).
Pro Fix: Colabora con tu fábrica de PCB desde el principio. Solicitud:
- Actual εr y Dk en tu frecuencia objetivo
- Factor de corrección trapezoidal (datos de perfil de grabado)
- Utilice solucionadores de campo 2D (por ejemplo, Polar SI9000, Ansys HFSS), no aproximadores en línea.
Fórmula: Ancho efectivo para traza trapezoidal:
Donde T = espesor de cobre, θ = ángulo de ataque (típicamente 75°–80°).
Tolerancias de pista: el asesino sigiloso de la producción
La mayoría de los diseñadores asumen una tolerancia de anchura de ±101 TP3T. Sin embargo, las fábricas de bajo coste suelen trabajar con una tolerancia de ±201 TP3T, lo que basta para reducir una pista de 0,2 mm a 0,16 mm (con una pérdida de capacidad de corriente de 481 TP3T).
Diseño para el peor de los casos:
- Añadir Margen de ancho 15% en redes críticas
- Para las pistas críticas de impedancia, especifique +0/–10% tolerancia en las notas de fabricación (añade un coste de ~71 TP3T, pero evita que haya que volver a fabricar)
- Evite trazas de menos de 0,2 mm, salvo que se utilice el proceso de impresión directa por láser (LDI)
Consejo profesional: Ejecute un informe de Diseño para la Fabricación (DFM) antes de exportar los Gerber. Herramientas como el DFM gratuito de PCBWay o el Kicad-DRC-Plus de KiCad detectan riesgos de tolerancia de forma temprana, por ejemplo, “la traza de 0.18 mm viola la especificación de ancho mínimo para acabado HASL”.”
Lista de verificación final antes de la exportación de Gerber
- Térmico: Todos los rastros >1 A verificados con cálculo de corriente reducida
- EMI: No hay trazas de alta velocidad a menos de 3H del cristal/antena
- Fabricación Ancho mínimo ≥0.2 mm; sin dobleces de 90°; gotas en todas las vías
- Integridad de la señal: Pares diferenciales de longitud igualada por retardo; stubs < 5 mm
- Confiabilidad Ranuras de tierra en zonas de señal mixta; anillos de protección en redes analógicas
Consideraciones finales
Las pistas de la PCB no son solo “cables en una placa”. Son líneas de transmisión controladas, conductos térmicos y antenas de EMI; todo a la vez. Los mejores diseñadores no memorizan anchos, sino que anticipan los modos de falla. Diseñe para el peor ambiente, la fabricación más barata y la vida útil más larga en el campo. Así es como se envían placas que sobreviven, no solo que simulan.
